32立方自卸半挂货厢及车架结构设计

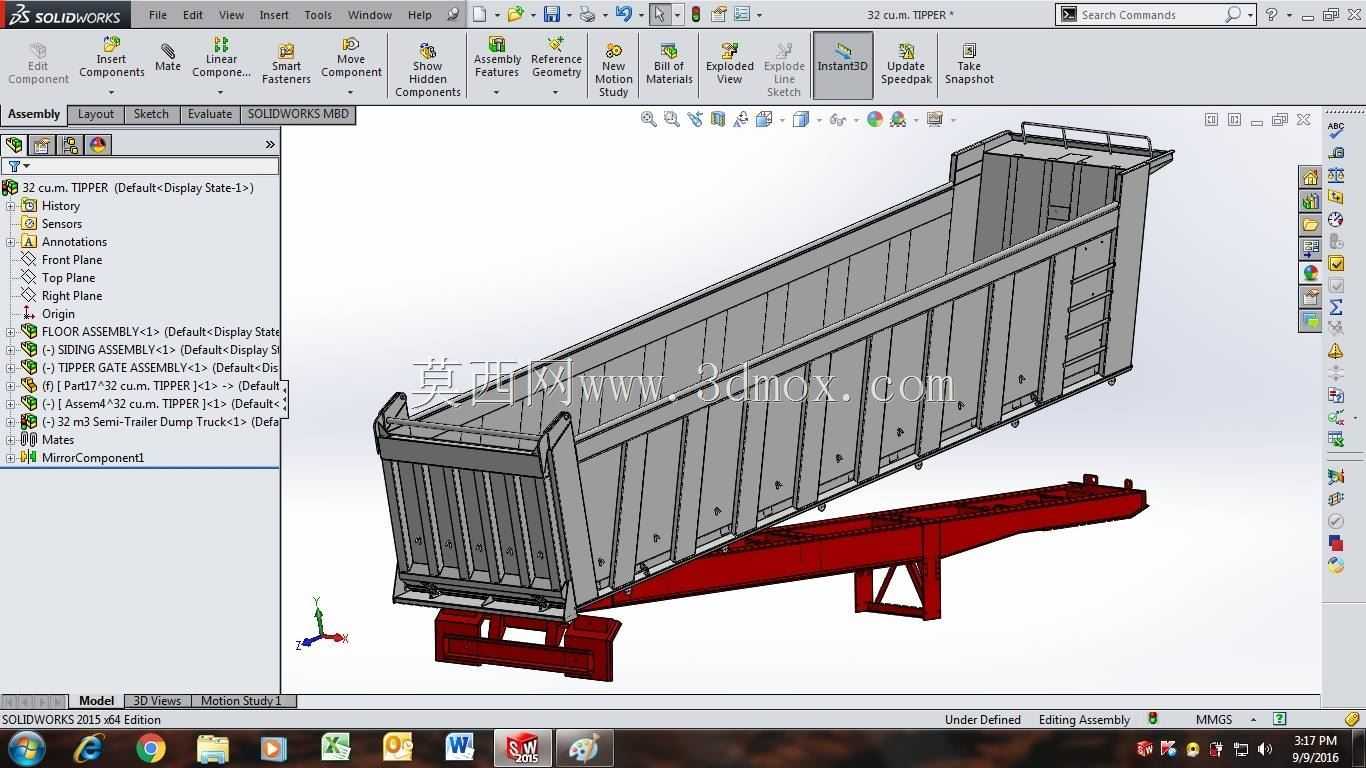

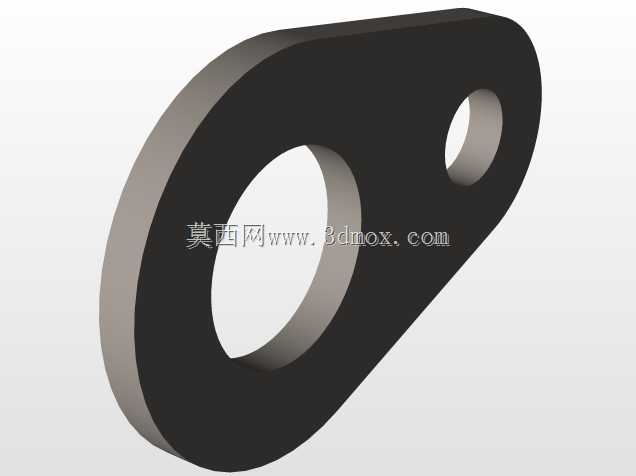

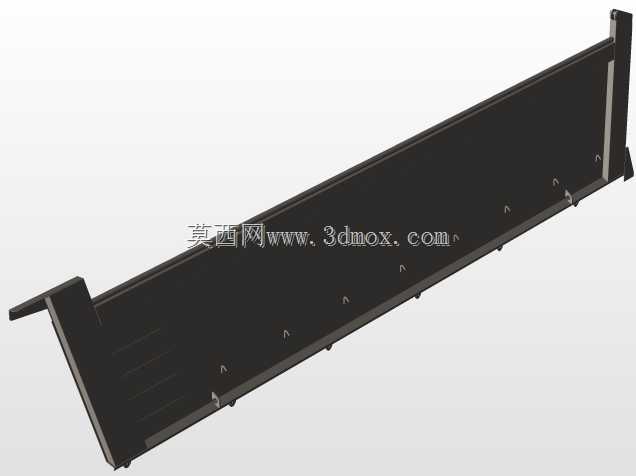

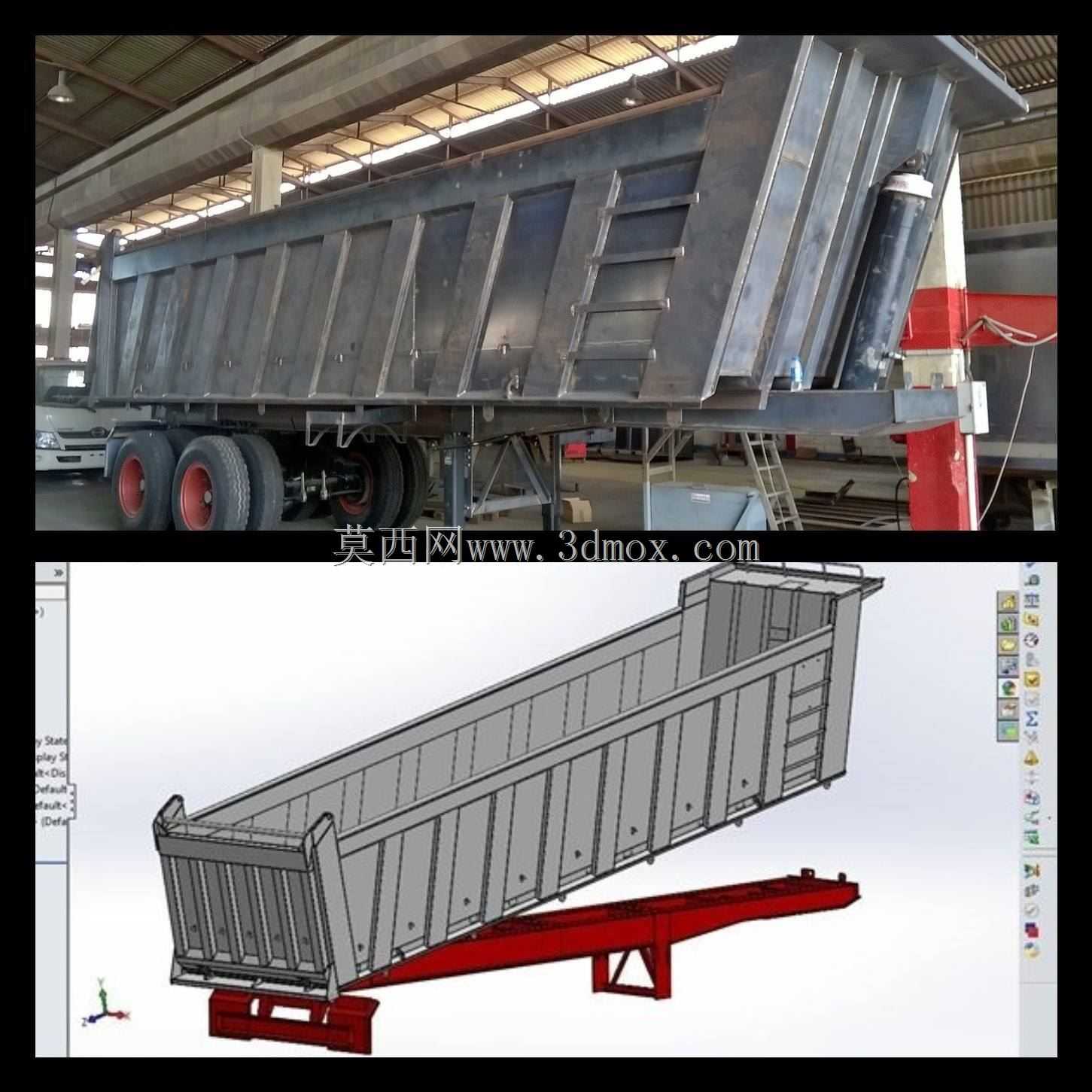

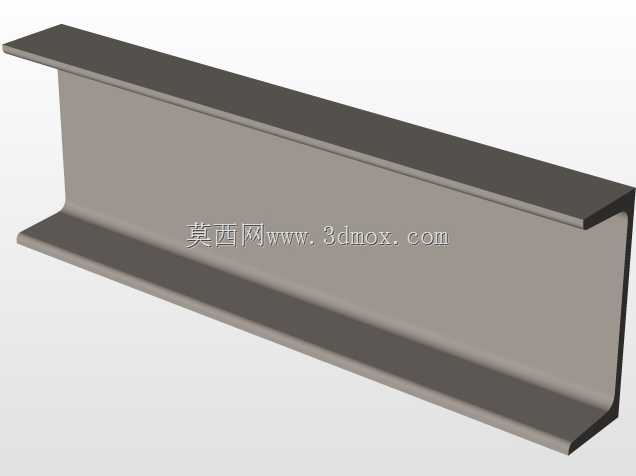

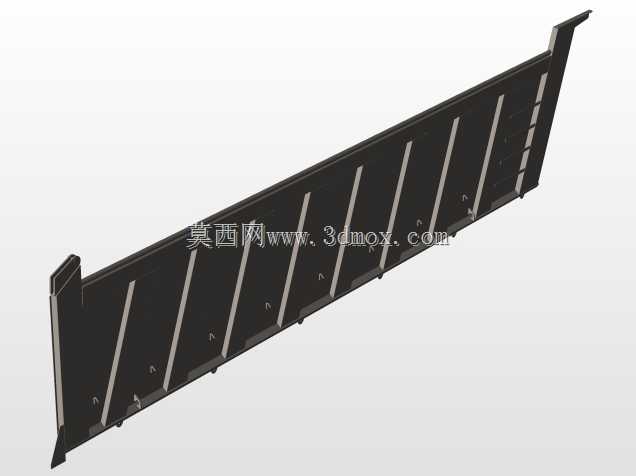

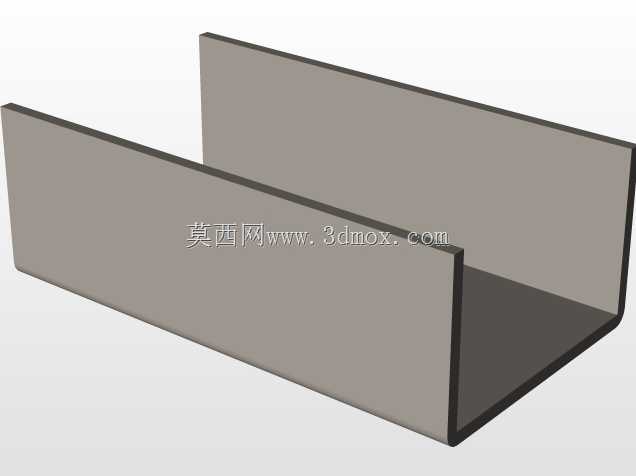

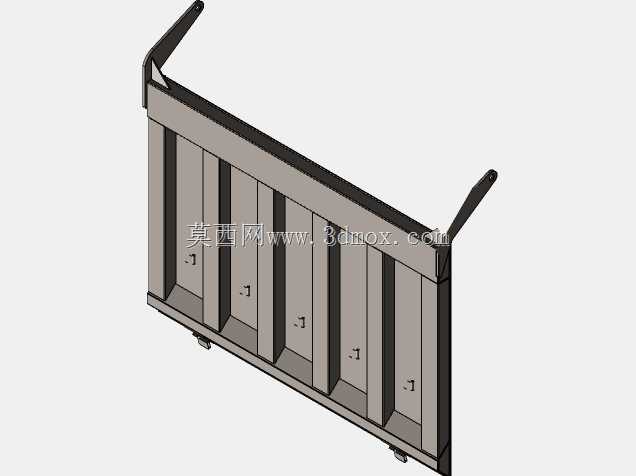

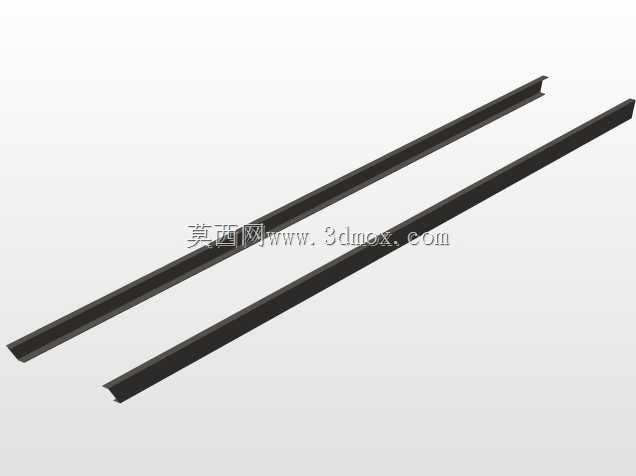

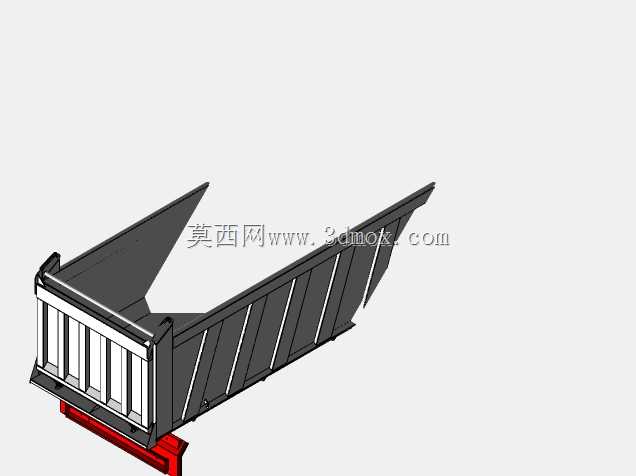

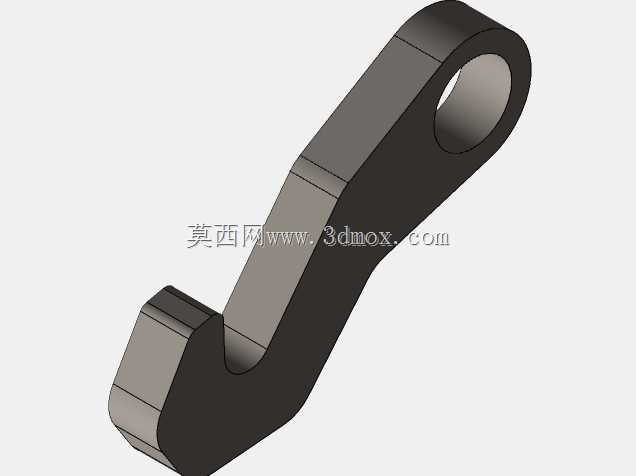

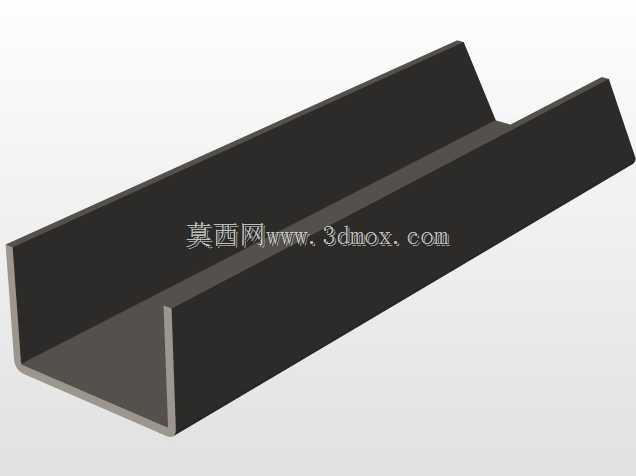

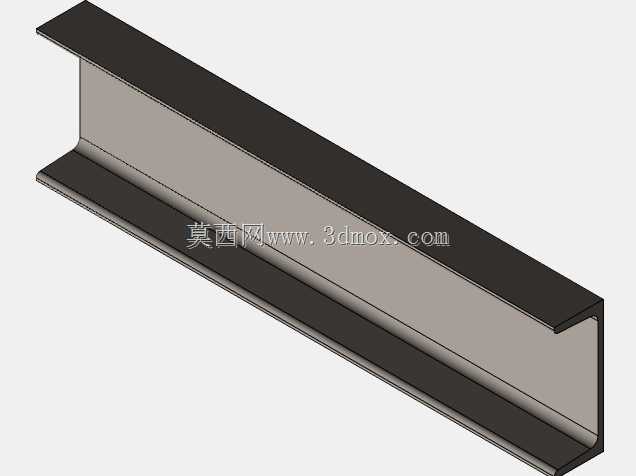

该结构主要应用于公路大宗散货运输场景，适配砂石料、煤炭、矿石、建筑渣土等高密度散装物料的中长途转运作业，可匹配常规牵引车头组成半挂自卸列车，满足矿山、工地、货场、物流集散点之间的重载转运需求，相比普通栏板挂车可大幅缩短卸货作业时长，减少人工卸货的人力投入与安全隐患，适配无固定装卸站台的野外作业场景。整套结构包含U型截面主货厢、副车架、举升安装支座、尾部铰接机构、侧边防护与顶部防坠护栏等核心部分，设计时优先考虑重载工况下的结构强度与抗扭性能，货厢主体采用变截面加强筋布局，沿侧板纵向均匀布置冲压加强肋，避免满载举升时侧板出现鼓胀变形，货厢底板采用耐磨板材拼接，适配散装物料的长期冲刷磨损，延长结构使用寿命。设计过程中针对32立方米的容积要求，优化货厢的长宽高比例，在满足道路运输外廓尺寸限值的前提下最大化装载容积，同时降低整车重心高度，提升行驶过程中的侧倾稳定性；举升支座的安装位置经过受力校核，匹配前置液压举升缸的推力角度，确保举升过程中货厢受力均匀，避免局部应力集中导致的焊缝开裂问题；副车架采用变截面纵梁结构，与牵引车主车架的连接位置预留标准安装接口，可适配主流型号的牵引鞍座与行走机构，安装边界符合通用半挂车的装配尺寸要求，无需额外改制即可完成与底盘的拼接装配。货厢尾部设置自动开合的尾门机构，举升卸货时尾门可依靠物料重力自动开启，卸货完成后复位锁紧，全程无需人工手动操作，提升卸货作业的自动化程度；侧边设置爬梯结构，方便作业人员登车检查货厢内部状态与清理残留物料，顶部周边设置连续防护栏杆，满足人员登顶作业的安全防护要求。整套结构的分总成与零件拆分清晰，除翻斗机底盘分总成外，其余所有结构件均完成独立建模与装配约束，可直接用于结构受力仿真、生产下料与装配工艺编制，为后续的样机试制与量产落地提供完整的三维设计依据。
