工业废水处理用电凝反应槽结构设计

　　在工业废水处理工段，电凝单元是衔接预处理与深度处理的核心反应载体，这套电凝槽结构的设计完全围绕现场连续运行的工况需求展开，没有冗余的装饰性结构，所有几何特征都服务于介质反应、流态组织与安装维护的实际需求。

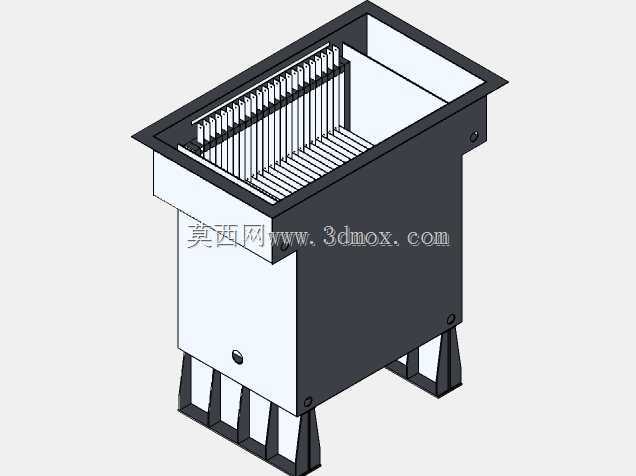

　　从实际应用场景来看，这类电凝槽多用于电镀、印染、机械加工切削液废水的破乳、絮凝、重金属去除工序，废水进入槽体后，通过极板间的电化学反应产生微絮凝团，同时伴随微气浮效应带动絮体上浮，因此槽体的腔体划分直接决定了反应效率。设计时将主反应区设置为上方的大容积矩形腔体，腔体侧壁预留的四个圆形安装位是用于固定极板组的连接点位，极板采用抽拉式安装结构，不需要拆解槽体主体就可以完成极板的更换与清理，适配工业现场连续生产下的快速维护需求，避免长时间停机影响整线水处理进度。

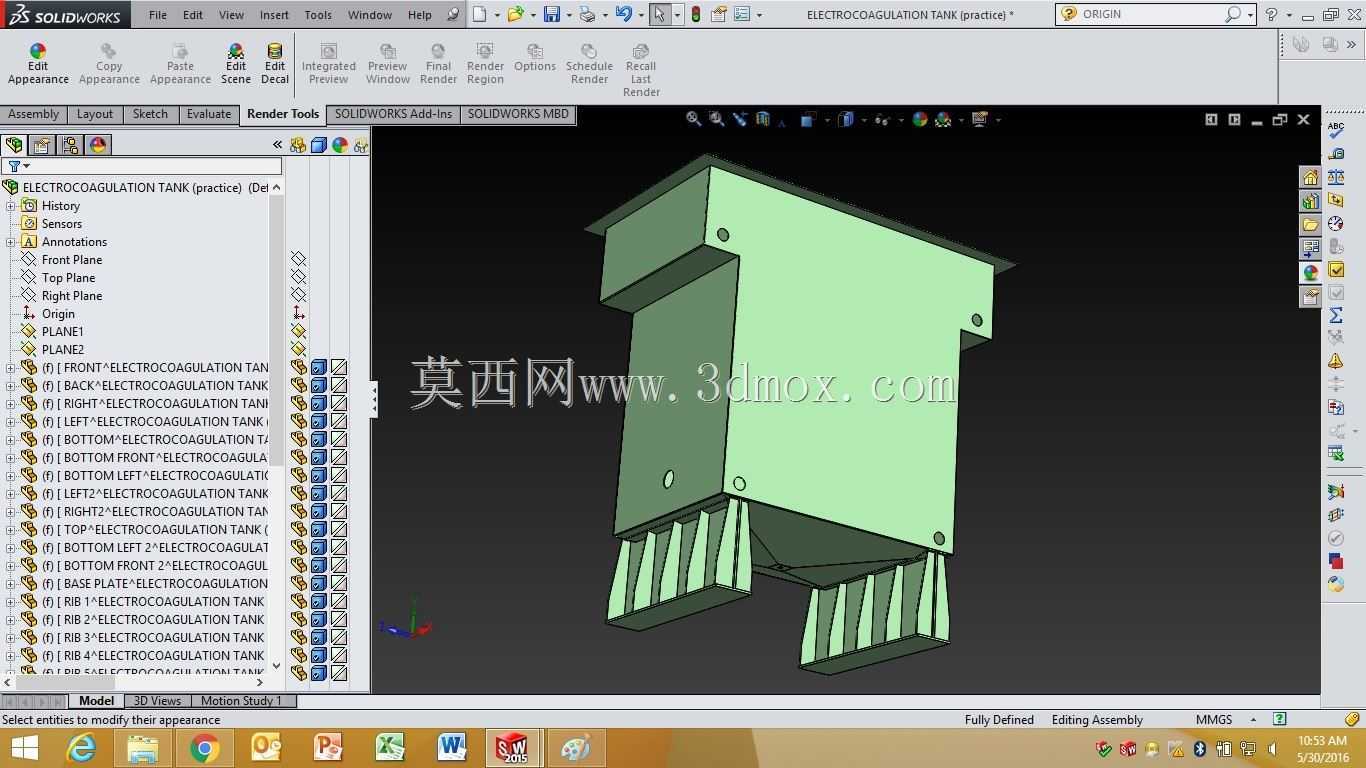

　　槽体下部的多组斜向导流结构是整个设计的核心功能区，区别于普通平流式反应槽，斜向导流板将反应后的出水区域分割为多个独立的流道，一方面可以减缓出水段的流速，让反应产生的絮体有足够的时间在流道内完成沉降或上浮分离，避免未完全反应的絮体被水流带出槽体进入后续过滤单元，增加后续工艺的负荷；另一方面斜向结构本身具备自清洁的倾角，沉积在斜板表面的污泥可以顺着倾角滑落到槽体底部的排泥区，不需要额外设置复杂的机械刮泥装置，减少了设备的运动部件，降低了长期运行的故障概率。

　　从安装边界来看，槽体整体采用立式矩形布局，顶部为敞口设计方便观察极板反应状态与浮渣层厚度，侧壁的安装孔位统一采用标准法兰连接尺寸，可直接对接现场的进水、出水、排泥管路，不需要额外做转接件适配。槽体的外部加强筋结构沿着腔体的受力方向布置，因为槽体长期满水运行，侧壁会承受持续的静水压力，加强筋的间距与厚度经过受力核算，满水状态下侧壁变形量控制在允许范围内，不会出现焊缝撕裂、渗漏的问题。

　　设计过程中特意规避了传统电凝槽容易出现的短流问题，进水端设置在槽体下部的导流区一侧，水流从下往上进入主反应区，依次经过极板组的整个反应区间，再从上部的溢流堰流出，整个流道的长度经过计算，保证废水在槽体内的反应停留时间满足工艺要求，不会出现局部水流短路导致部分废水未充分反应就排出的情况。槽体底部的锥形收泥区对应每组斜向导流流道，排泥口设置在每个收泥区的最低点，定期排泥时可以将沉积的污泥彻底排出，不会出现槽内积泥死角，长期运行也不会因为积泥导致有效容积减小、反应时间不足的问题。

　　考虑到现场安装的吊装需求，槽体顶部的四个边角位置预留了吊装孔位，可直接穿入吊索完成整体吊装就位，不需要额外焊接吊耳，减少现场安装的焊接工作量。槽体的所有转角位置都采用圆弧过渡处理，避免直角位置的应力集中，同时也防止废水在转角处滞留形成死区，滋生结垢影响槽体的有效容积。极板安装位的密封结构采用嵌入式密封槽设计，安装极板时将密封胶条嵌入槽内，再通过压块固定，可有效避免槽内废水从极板安装缝隙渗漏，同时隔绝极板与槽体本体的直接接触，减少杂散电流对槽体的电化学腐蚀，延长槽体的整体使用寿命。
