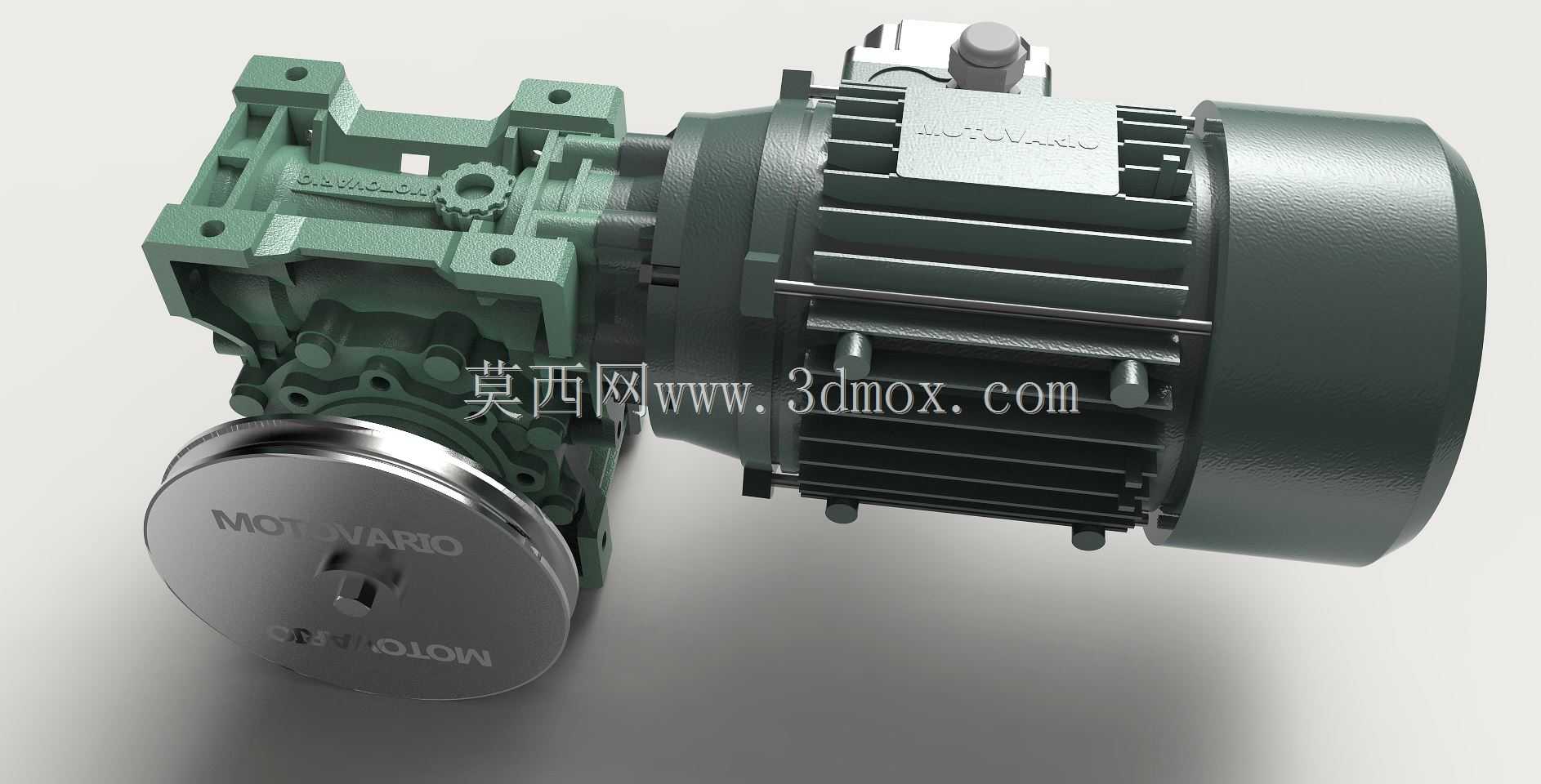

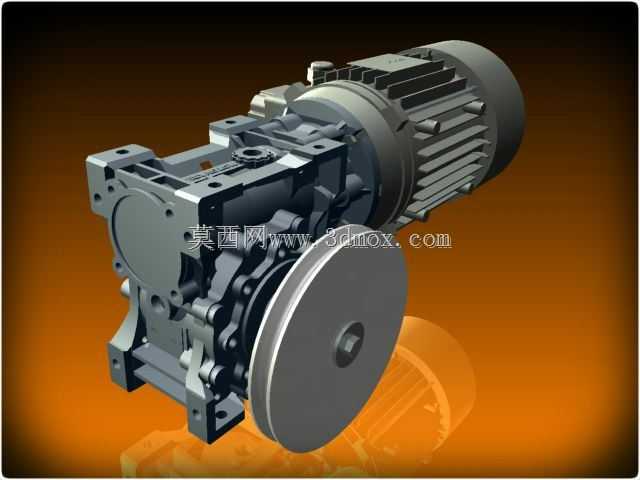

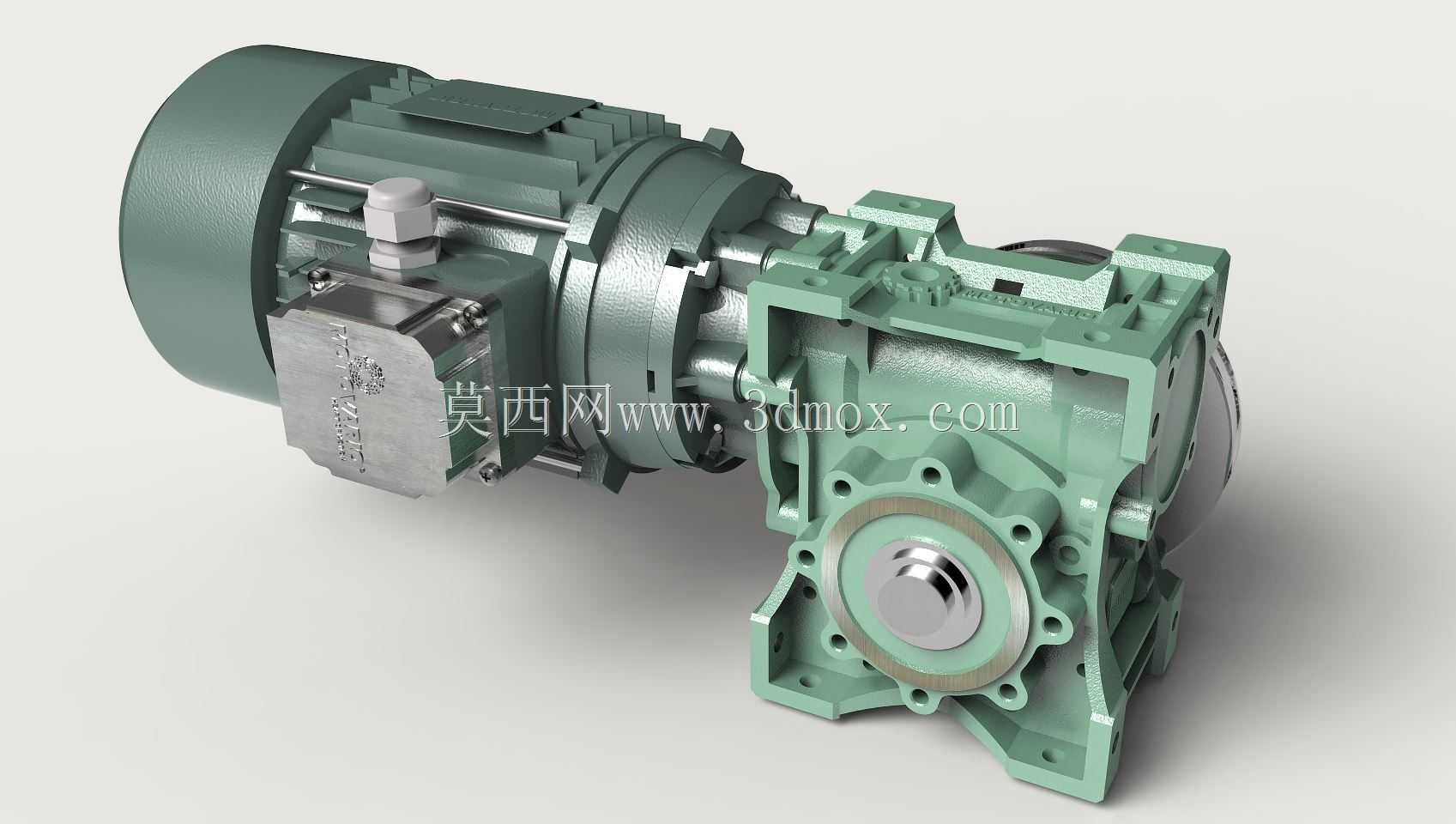

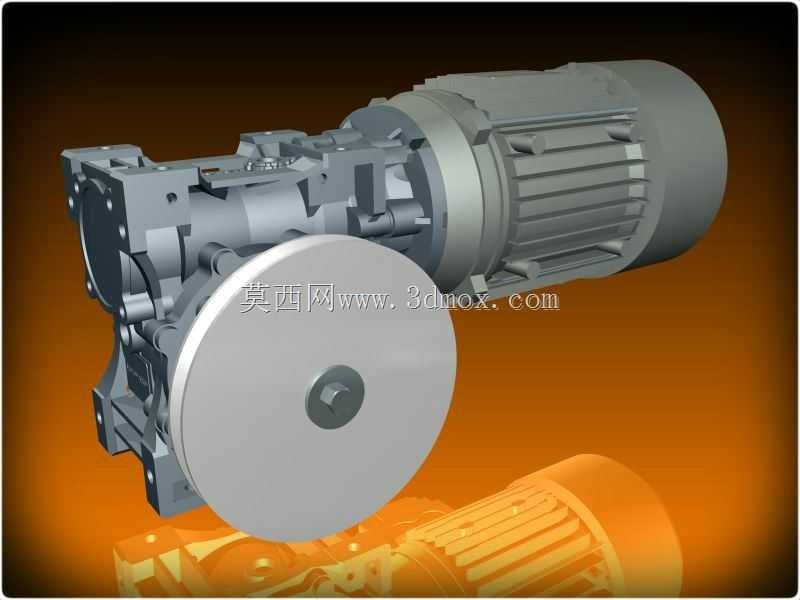

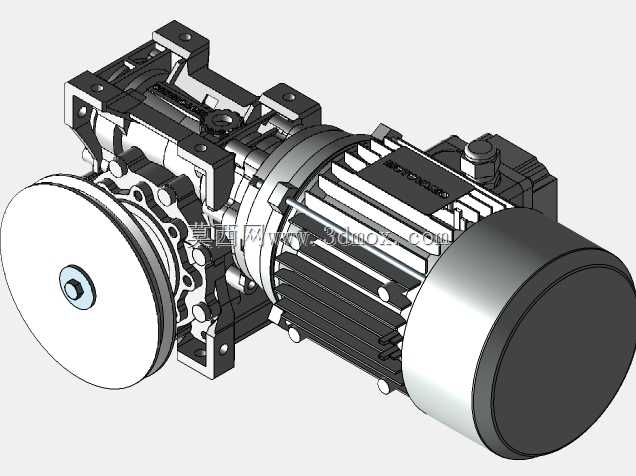

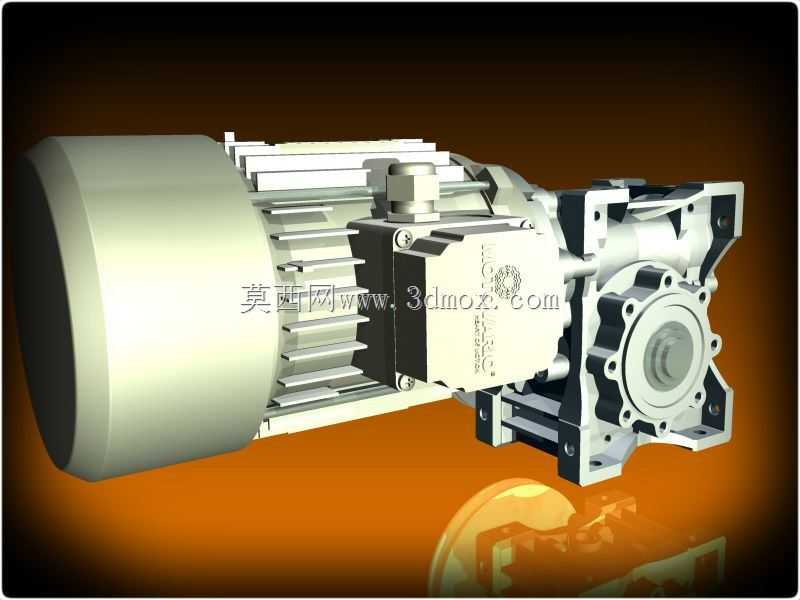

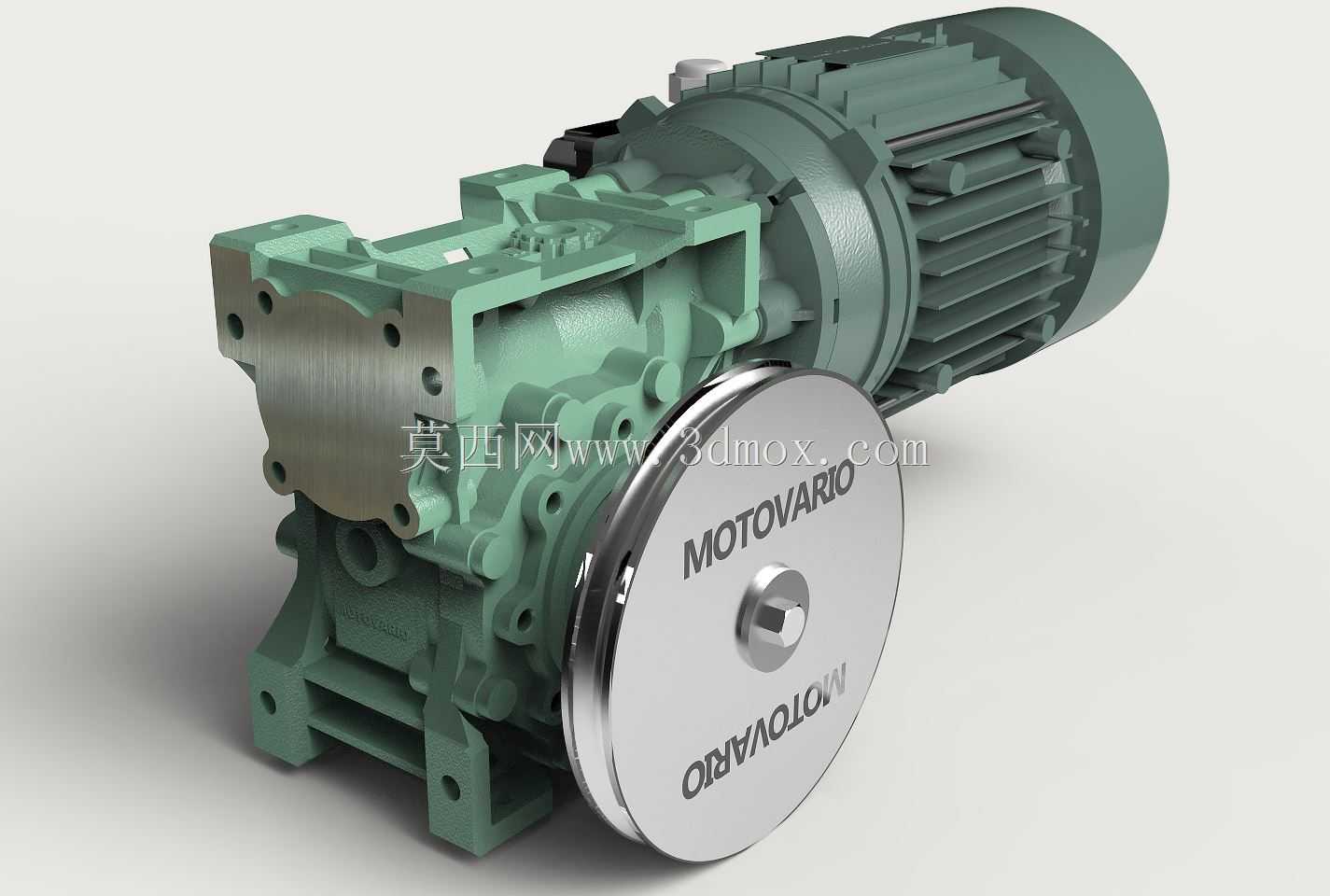

NMRV蜗轮蜗杆减速电机一体化结构

该款一体化传动单元将驱动电机与蜗轮蜗杆减速机构深度集成，广泛应用于轻工输送、食品包装、自动化生产线、小型物料提升、纺织印染设备等需要低转速大扭矩输出的工业场景，能够直接对接负载端执行机构，省去传统分体式传动的联轴器对接、同轴度校准环节，大幅降低现场安装调试的工作量与装配误差带来的传动损耗。在实际生产场景中，这类集成式减速电机可直接驱动皮带输送机辊筒、包装设备的送料辊轴、自动化仓储的小型升降机构、灌装生产线的拨轮组件，适配需要恒定转速输出、启停响应平稳的工况，相比分体式电机搭配独立减速机的方案，整体占用安装空间更小，传动链更短，运行过程中的振动与噪音控制表现更优。从功能特性来看，该传动单元采用NMRV系列蜗轮蜗杆减速结构，具备反向自锁特性，可在垂直安装的升降类场景中避免负载下坠风险，输出扭矩覆盖常规小型工业设备的动力需求，输入端电机采用标准化散热筋壳体设计，连续运行时可通过壳体表面的散热结构快速导出绕组热量，保障长时间满负载运行的稳定性。设计过程中优先考虑安装适配性，减速箱输出端采用标准法兰安装接口，可直接匹配市面通用的设备安装孔位，电机接线盒采用侧向布置结构，避免安装后线缆弯折半径不足导致的接线损伤，整体壳体采用压铸铝合金材质，在保证结构强度的前提下降低整机自重，适配对设备整体重量有要求的移动类自动化设备。外形尺寸与安装边界方面，电机段壳体直径与减速箱安装法兰尺寸形成梯度过渡，安装时可根据设备预留空间选择法兰朝上、朝侧等不同安装方位，输出轴的轴伸长度、键槽尺寸均遵循通用工业标准，无需额外加工转接件即可直接对接负载轴，整机重心沿输出轴轴线对称布置，水平安装时不会产生额外的偏载力矩，可有效延长输出端轴承的使用寿命，适配水平、垂直、倾斜等多种安装姿态，满足不同设备的布局需求。
