摆线针轮传动结构是工业传动领域应用极为广泛的减速核心部件,常被集成在各类需要大传动比、高传动精度的动力传输场景中,覆盖轻工纺织、食品加工、冶金输送、化工搅拌、工程机械行走驱动等多个领域,能够在安装空间受限、负载波动较大的工况下稳定完成动力减速与扭矩放大输出,适配常规定速驱动、伺服精准传动等不同动力源的配套需求。

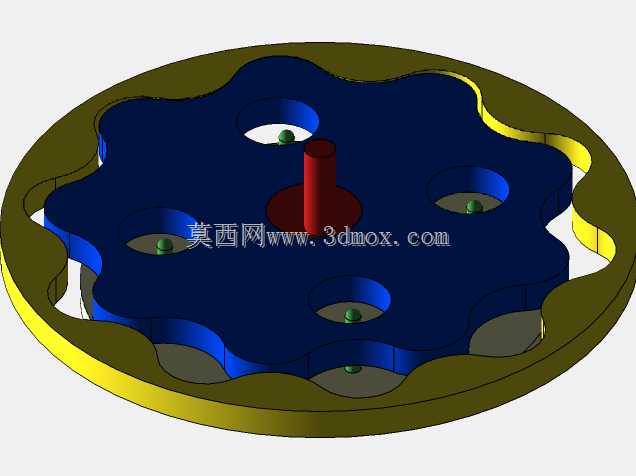

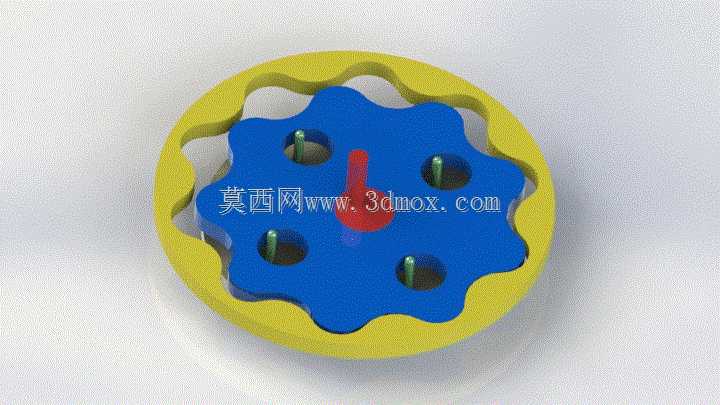

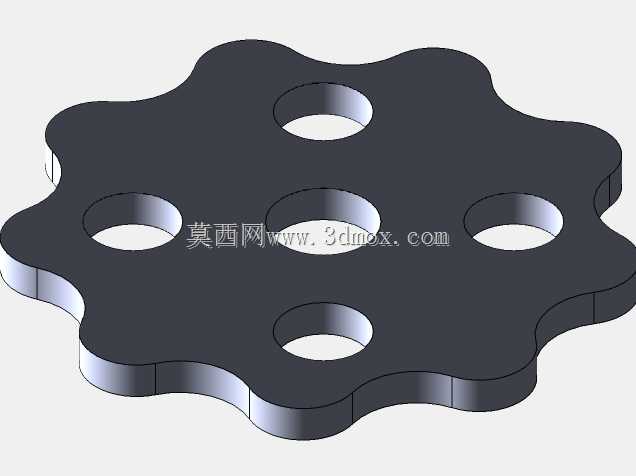

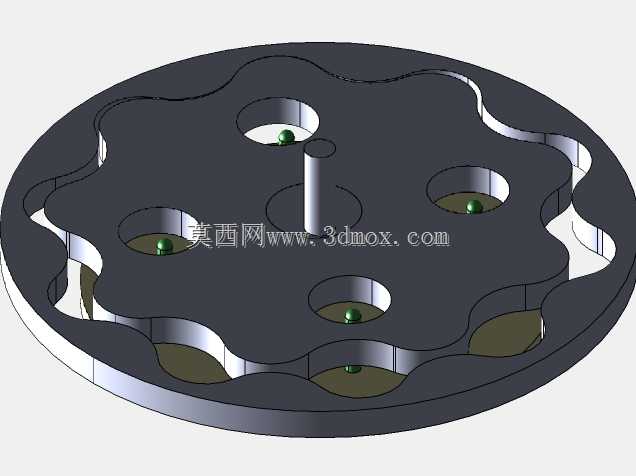

该传动结构的核心功能是通过少齿差啮合原理实现高减速比传动,相比传统渐开线齿轮减速结构,同等减速比下整体体积可缩小三分之一以上,传动过程中多齿同时啮合的特性让其抗冲击过载能力更强,运行噪音更低,传动效率稳定维持在较高水平,长期运行下的磨损量更小,维护周期更长。结构运行时,输入轴带动偏心轴承驱动摆线轮做平面偏心摆动,摆线轮的外齿廓与固定在壳体上的针齿销持续啮合,将输入的高速旋转转化为摆线轮的低速反向自转,再通过输出轴端的柱销结构将摆线轮的旋转动力传递至输出轴,最终实现低转速大扭矩的动力输出,同时偏心运动产生的径向载荷会被结构内部的支撑部件平衡,不会将径向窜动传递至输出端,保障外接负载运行的平稳性。
在设计层面,该结构优先围绕紧凑化安装需求做布局优化,将针齿圈、摆线轮、偏心轴承、输出柱销等核心部件同轴排布,最大化压缩轴向与径向的安装尺寸,安装边界可适配多数常规减速设备的安装法兰接口,无需额外做安装位改造即可完成替换配套。齿廓设计上采用修正摆线等距曲线,既保证多齿啮合的重合度,也预留了合理的啮合间隙,避免加工装配误差导致的卡滞问题,同时针对柱销与摆线轮销孔的配合面做了等强度设计,让接触应力均匀分布在配合面上,避免局部应力集中导致的部件过早失效。偏心轴承的选型匹配了摆线轮偏心运动的载荷特性,能够持续承受偏心运动带来的交变载荷,保障长期运行的可靠性。
实际配套使用时,该结构可直接对接标准系列的驱动电机,输入端与输出端的轴伸尺寸、安装孔位均符合通用传动部件的配套规范,既可以独立作为减速单元安装在设备传动链路中,也可以集成在专用设备的动力舱内部,为设备提供稳定的减速传动支撑,尤其适合对安装空间、运行平稳性、过载能力有较高要求的应用场景。
