1/4-20规格内六角套接字帽螺钉三维建模

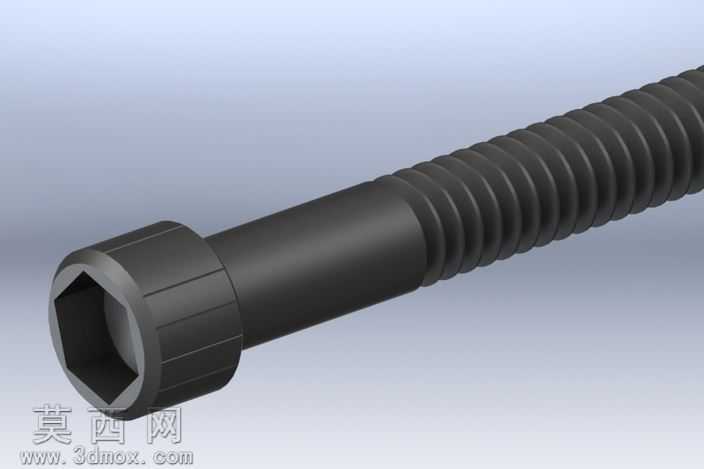

本作品为1/4-20规格套接字帽螺钉的三维参数化建模成果，建模过程严格遵循美标ANSI/ASME B18.3-1998标准的尺寸规范，全程在三维建模环境中完成全特征构建。首先从螺钉头部结构入手，精准绘制内六角驱动槽的截面轮廓，通过拉伸切除特征成型内六角凹腔，头部外圆柱面设计有滚花防滑结构，采用圆周阵列的方式生成等距分布的轴向防滑槽，保证头部握持或工具咬合的摩擦力符合使用要求。杆部结构分为光滑光杆段与螺纹段两部分，光杆段与头部衔接处做了过渡圆角处理，避免应力集中导致的结构断裂风险；螺纹段采用螺旋扫描特征生成标准20牙/英寸的统一螺纹，精准还原螺纹牙型角、牙距、牙顶与牙底的圆弧过渡细节，保证螺纹配合的互换性符合标准要求。材质渲染阶段选用高强度合金钢材质，赋予头部与杆体均匀的黑色氧化表面处理效果，还原工业级紧固件的真实表面质感，通过环境光遮蔽与漫反射参数调整，清晰呈现内六角槽的深度、滚花的凹凸纹理、螺纹牙型的连续螺旋结构，各结构衔接处的倒角、退刀槽细节均完整还原，无特征缺失或变形。设计过程中以标准件的实际生产工艺为参考，所有尺寸参数均经过校验，保证模型可直接用于装配仿真、工程出图、3D打印验证等场景，模型结构拓扑合理，特征树清晰可编辑，可根据需求调整规格参数适配不同的装配场景，完整还原了该规格套接字帽螺钉的全部结构特征与外观细节。
