手推车链式传动承载滚轮组件结构设计

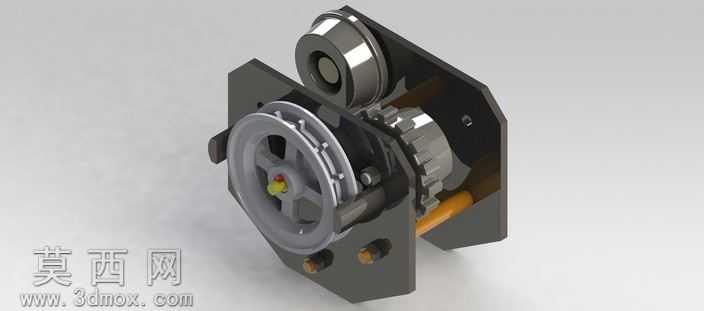

本模型为手推车配套的链式传动承载滚轮组件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械装配设计逻辑，对每一个零件的尺寸公差、装配间隙进行了合理设定，确保整体结构可实现真实的运动仿真效果。模型整体采用模块化建模思路，将组件拆分为承载滚轮、链轮传动组、安装基座、导向限位结构、连接销轴五个核心子模块，各模块之间通过标准配合关系完成装配，既保证了结构的完整性，也便于后续对单个零件进行修改调整。渲染阶段采用工业产品常用的材质表现方案，安装基座部分赋予哑光深灰金属材质，模拟铸铁喷塑的表面质感，滚轮外圈赋予高硬度镀铬金属材质，还原滚轮工作面的光滑耐磨特性，链轮齿面赋予调质钢材质，通过细微的粗糙度参数调整表现机加工表面的质感，传动销轴、紧固件等标准件赋予发黑处理的金属材质，不同材质之间形成清晰的视觉区分，能够直观展现各部件的功能分区。结构设计上，该组件采用侧置导向滚轮与主承载链轮结合的布局，导向滚轮可沿预设轨道完成行走导向，主链轮与配套链条啮合实现传动动力的传递，安装基座上预留的安装孔位可直接与手推车车架完成固定，内部设置的限位结构可避免链条在传动过程中出现脱链、跳齿问题，滚轮内部预设了轴承安装位，可配套标准深沟球轴承实现低阻力转动。设计过程中充分考虑了手推车重载行走的使用场景，对基座的受力部位做了加厚处理，链轮齿形按照标准传动链参数进行绘制，保证啮合传动的平稳性，整体结构紧凑，安装维护便捷，可直接应用于轻型轨道输送手推车、仓储物流搬运推车的传动行走系统设计，也可作为链式输送机构的参考设计案例，帮助设计人员快速理解链式承载滚轮组件的装配逻辑与结构要点。
