黄铜金属自锁式拉链结构三维设计

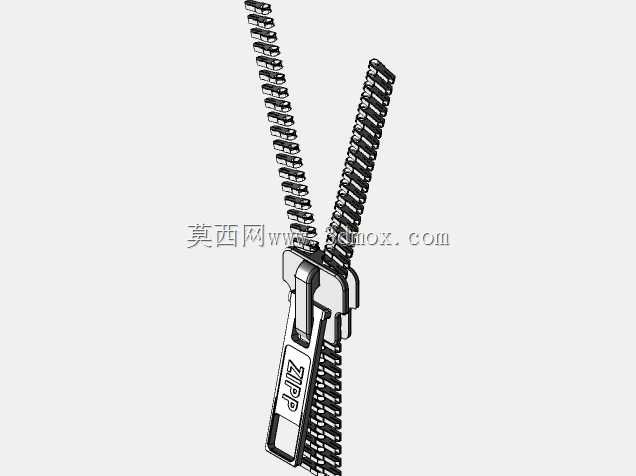

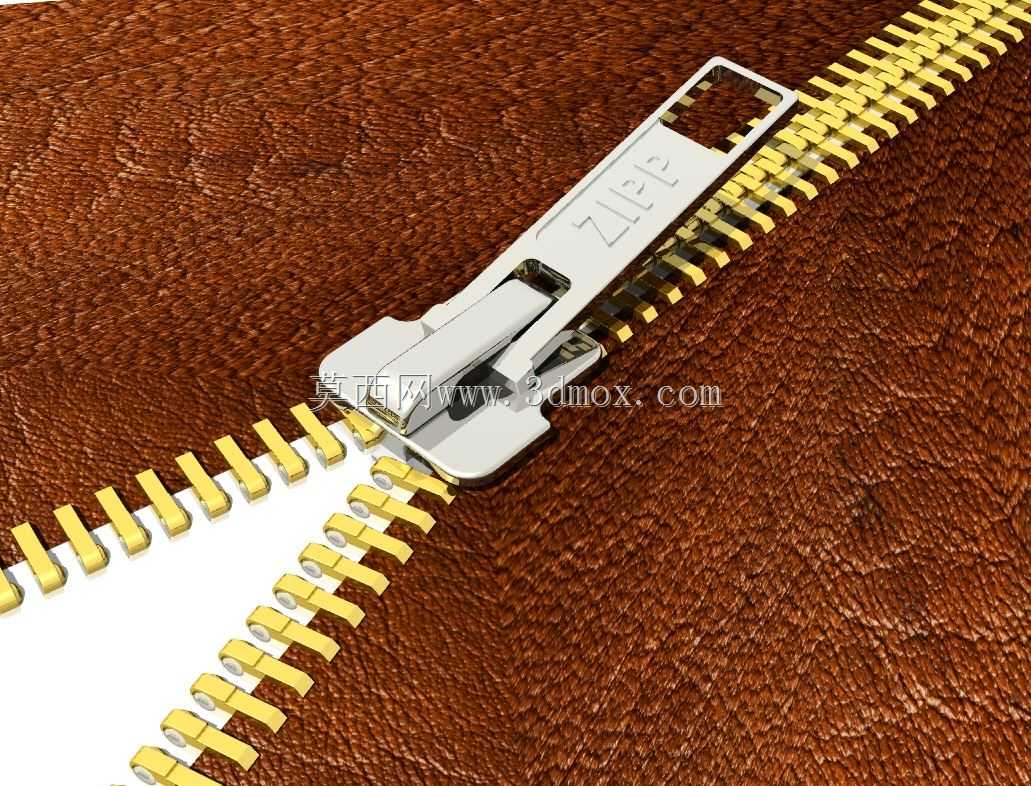

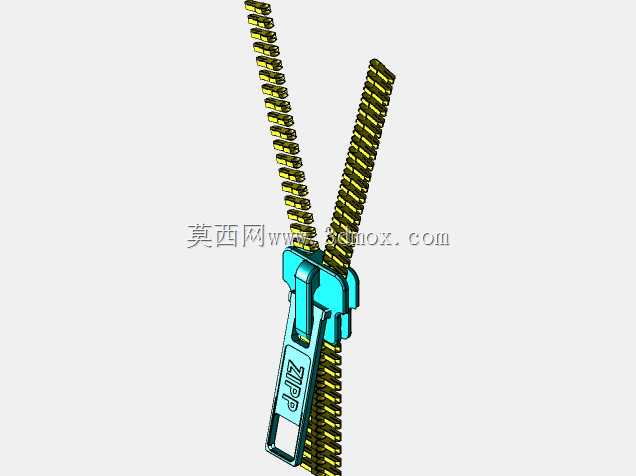

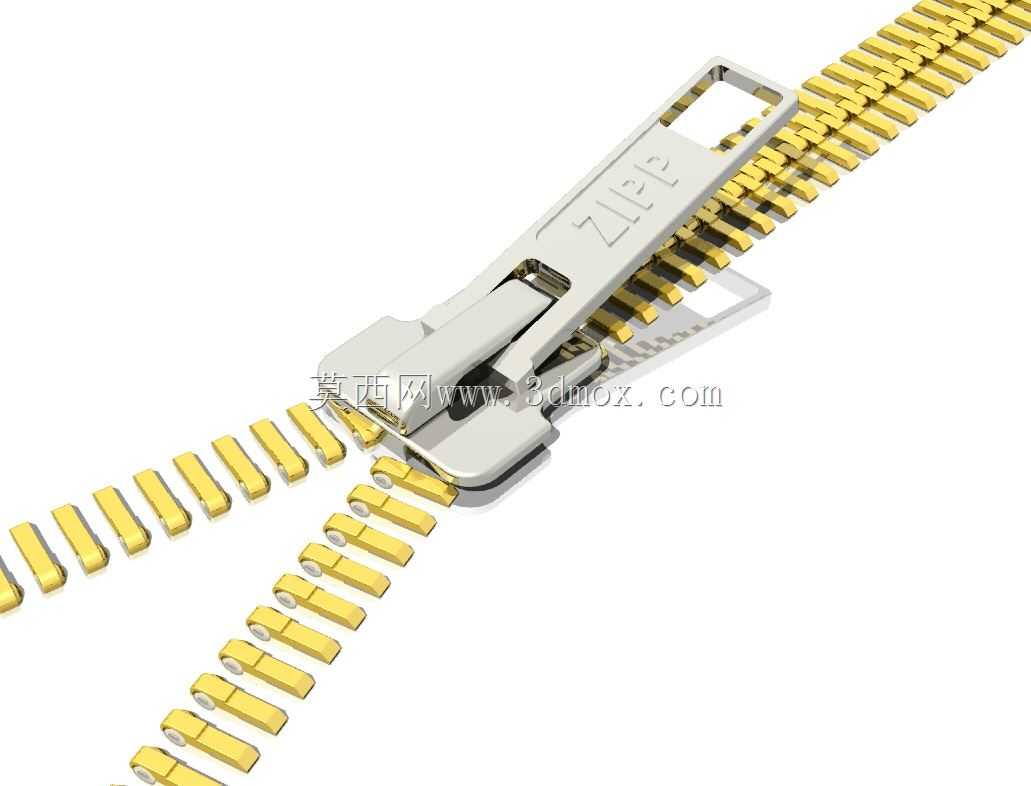

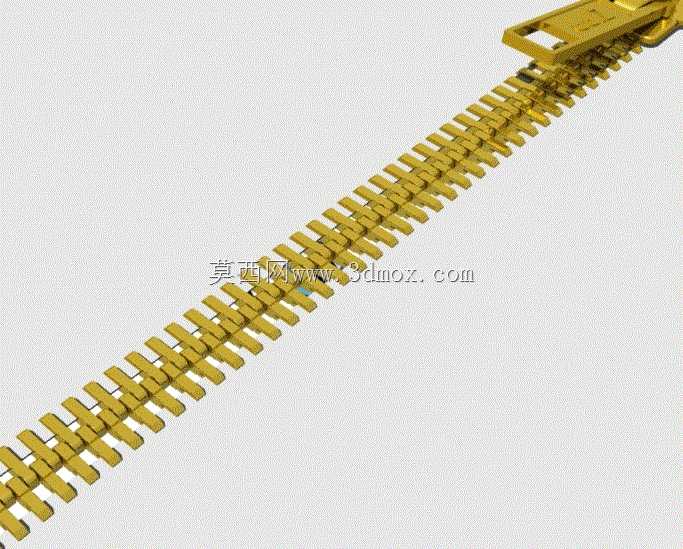

这款金属拉链结构的三维设计，主要面向服饰、箱包、户外装备、工业防护套等多个领域的开合连接场景，是日常消费品与工业防护制品中应用极为广泛的可反复开合连接件。在实际使用场景中，这类金属拉链相比树脂、尼龙材质的拉链，具备更高的咬合强度与耐磨属性，既可以满足牛仔服饰、真皮箱包等高频开合使用场景的耐用性需求，也能适配工业设备防护套、户外重型帐篷等对连接强度有较高要求的场景，在反复拉合数千次后依然能保持稳定的啮合状态，不会出现链牙错位、脱开的问题。从产品功能特性来看，该结构完整还原了金属拉链的核心组成：排布均匀的黄铜色链牙、滑动开合的拉头、两端的限位止端，链牙采用对称的凹凸咬合结构，当拉头沿带身滑动时，两侧链牙会在拉头内部导向槽的引导下精准嵌合，形成连续的闭合连接面，反向滑动时则会顺畅分开，拉头自带的自锁结构可以在松开拉片后自动锁止位置，避免拉链受外力拉扯时自行滑开。在设计思路上，这款模型优先还原了链牙的啮合公差配合，每一颗链牙的凸起卡合部位与凹槽部位都做了精准的尺寸匹配，保证拉合过程中不会出现卡滞、跳牙的问题，拉头的内部型腔完全贴合链牙的外形轮廓，滑动时的接触面做了顺滑的过渡处理，减少滑动过程中的摩擦阻力；同时整体结构做了等比例还原，链牙的排布间距、拉头的外形弧度都符合常规金属拉链的实际尺寸参数，安装时可以直接匹配对应宽度的织带安装位，链牙底部的固定结构完全适配织带的压合安装边界，不需要额外调整结构尺寸就能直接用于配套产品的结构验证。从外形与安装边界来看，该模型还原的是常规宽幅金属拉链规格，链牙啮合后的整体宽度符合行业通用尺寸，拉头的外部轮廓没有多余的突出结构，安装后不会与周边的面料、包边结构产生干涉，两端的止端尺寸刚好卡在拉头的滑动行程终点，能够避免拉头滑出链带范围，整体结构的所有活动部件都预留了合理的活动间隙，既保证装配后不会出现松动晃荡的问题，也不会因为间隙过小导致拉合过程中出现卡顿。
