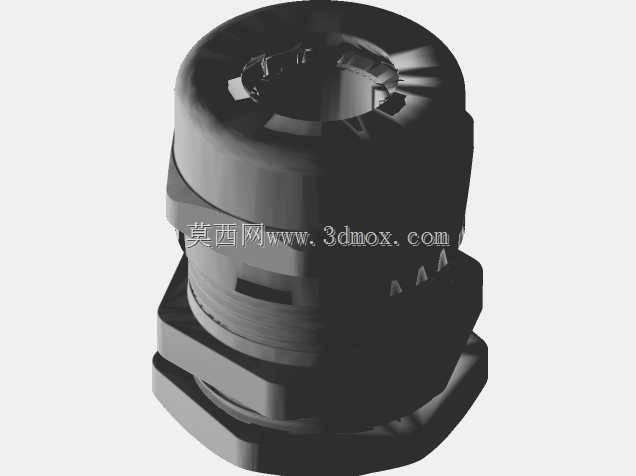

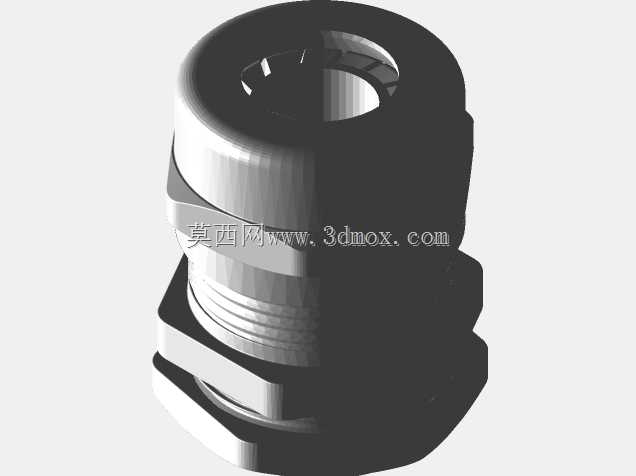

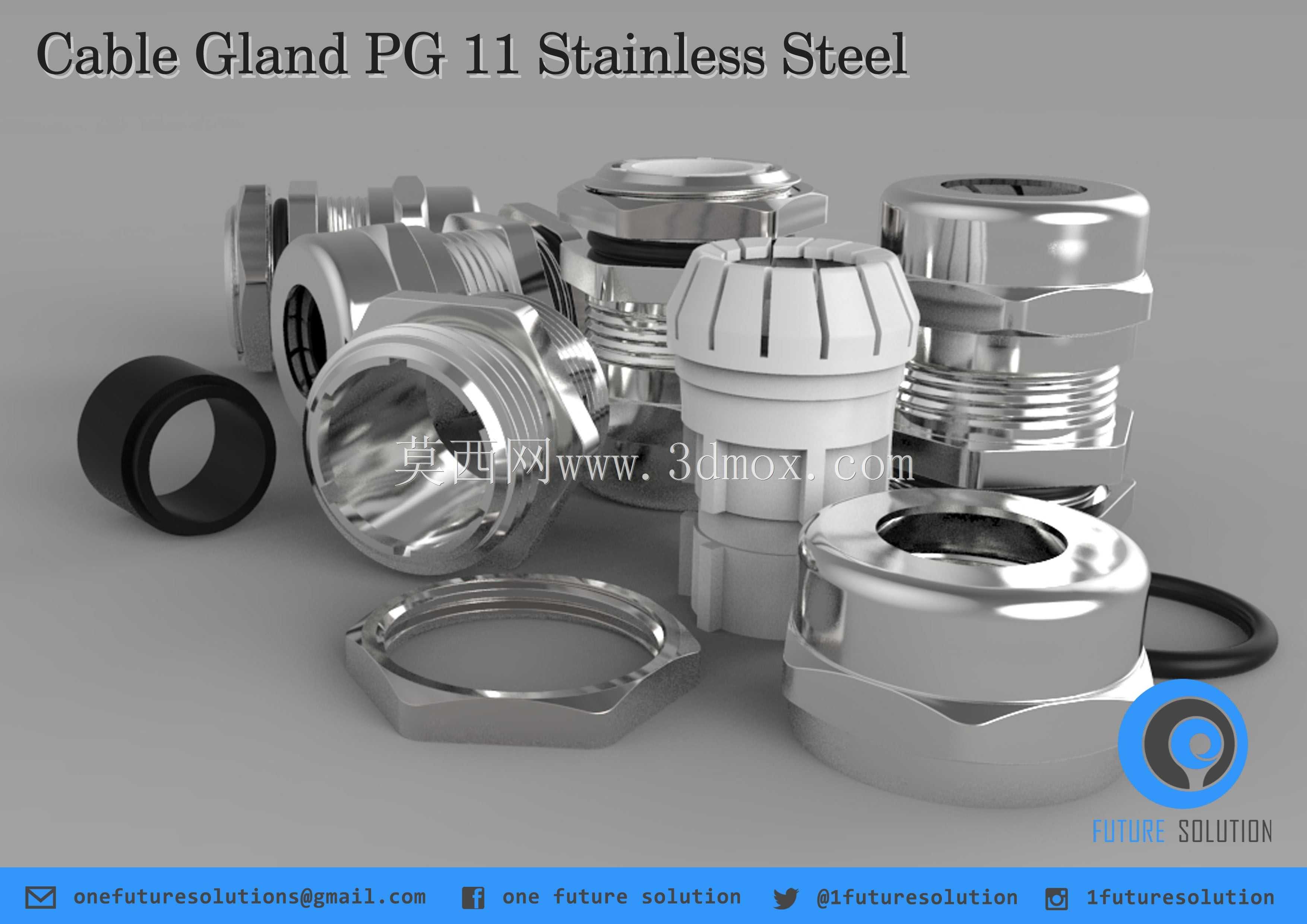

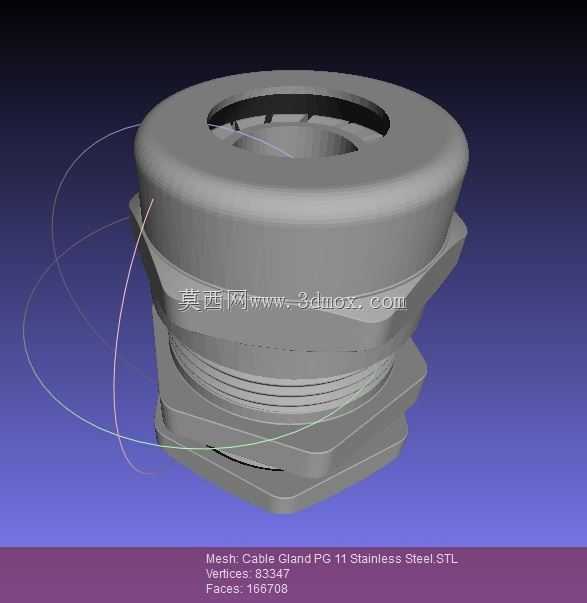

PG11不锈钢电缆密封固定接头结构

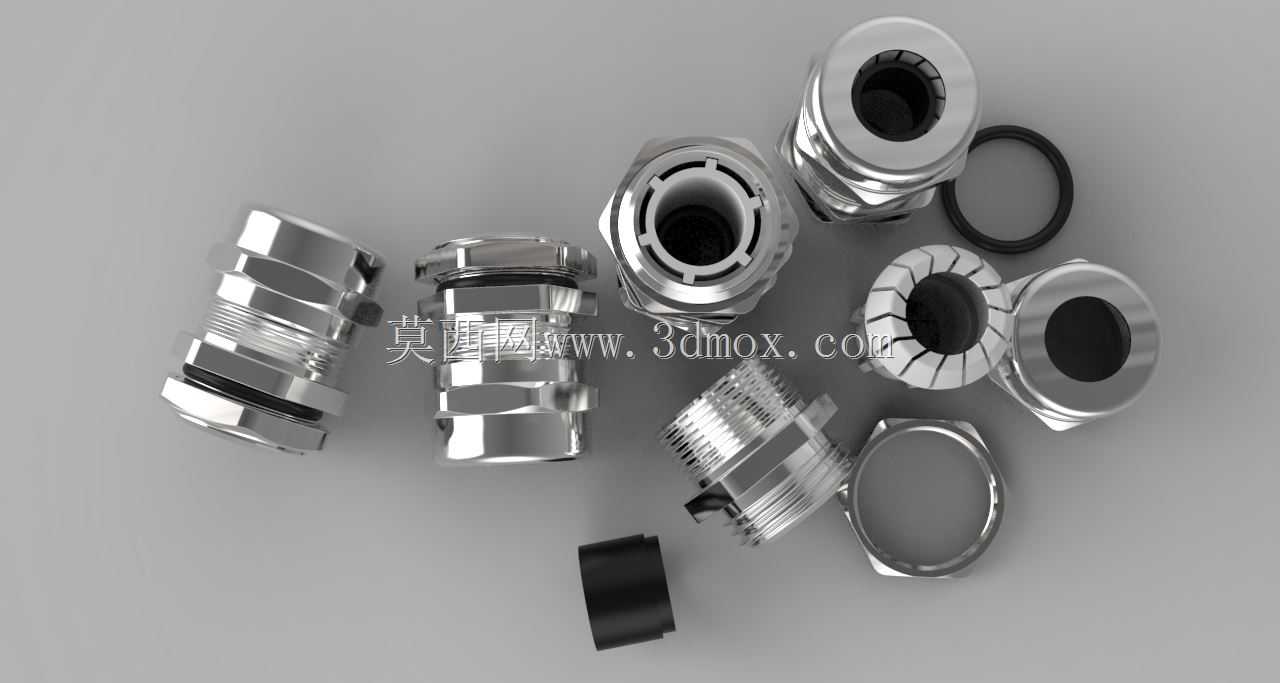

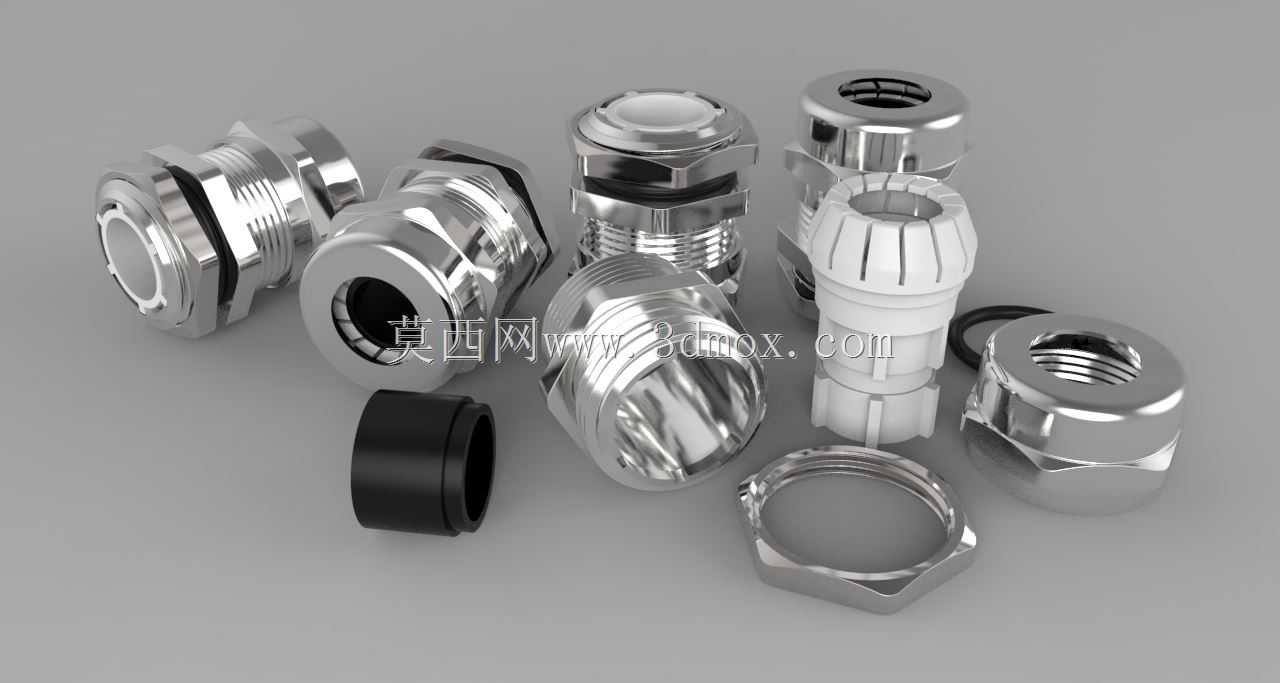

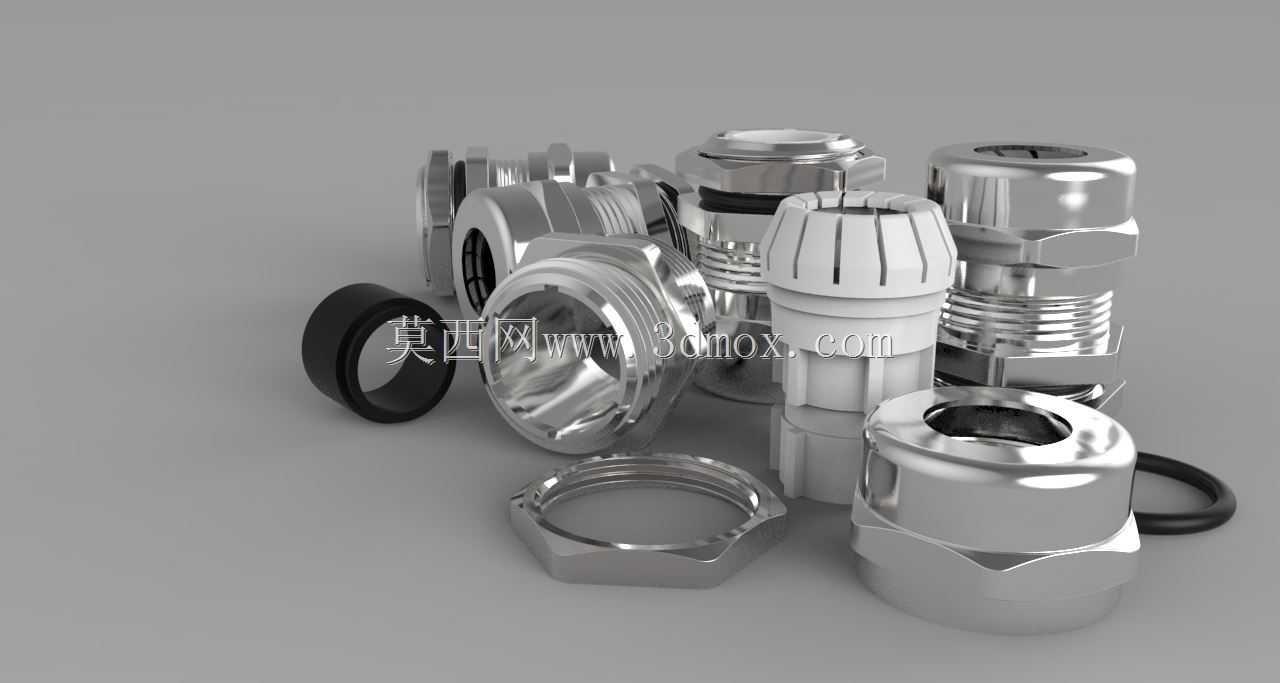

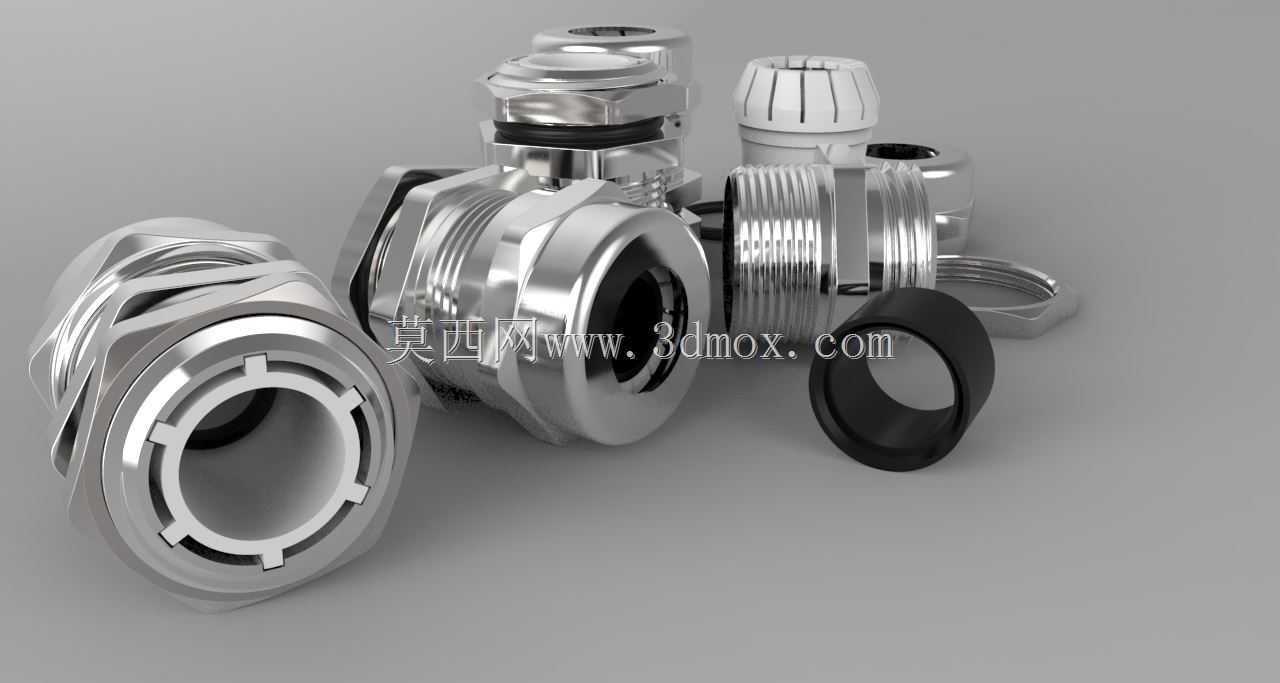

这款不锈钢电缆密封套主要应用于各类电气控制柜、户外机电设备、通讯基站箱体、工业自动化生产线的线缆穿接部位，是线缆进出设备壳体时必备的密封固定连接件，能够在穿线位置同时实现线缆锁紧、壳体密封、应力消除三重作用，避免外部水汽、粉尘、油污进入设备内部，同时防止线缆受外力拉扯出现移位、松脱，保障设备内部电气连接的长期稳定性。在户外光伏汇流箱、轨道交通车载电气柜、船舶舱内配电单元这类对防护等级要求较高的场景中，不锈钢材质的密封套相比普通塑料款具备更强的耐候性与抗腐蚀能力，可适应温差大、湿度高、存在腐蚀性介质的复杂工况。产品采用分体式组合结构，包含主体螺纹件、锁紧爪、密封胶圈、锁紧螺母、平垫片多个部件，主体采用不锈钢材质加工，表面做抛光处理，金属部件之间的螺纹配合精度经过反复调校，旋合过程顺滑无卡滞，锁紧后不会出现滑牙、松动问题。内部的密封胶圈采用耐老化弹性材质，适配直径5到10毫米的线缆，当锁紧螺母旋紧时，内部的爪式结构会均匀收拢抱紧线缆外壁，配合胶圈的压缩变形，在穿线位置形成IP68级的密封屏障，同时分散线缆受到的弯折应力，避免线缆根部反复弯折出现线芯断裂。设计过程中严格遵循PG螺纹的标准尺寸规范，主体外螺纹与配套锁紧螺母的螺距、牙型完全符合行业通用安装标准，安装时无需额外对设备壳体的开孔进行二次加工，直接将主体穿过预制的开孔，在壳体另一侧旋紧锁紧螺母即可完成固定，安装边界预留了足够的扳手操作空间，无论是使用开口扳手还是套筒工具都能顺利完成锁紧作业，不会因为空间局促导致安装不到位。金属部件的边缘都做了圆角钝化处理，安装过程中不会划伤线缆外皮，也不会对安装人员造成割伤风险，整体结构紧凑，安装后突出壳体的长度控制在合理范围，不会额外占用设备外部的安装空间，适配各类紧凑布局的电气设备安装需求。
