水泥窑旁路旋风除尘系统结构设计

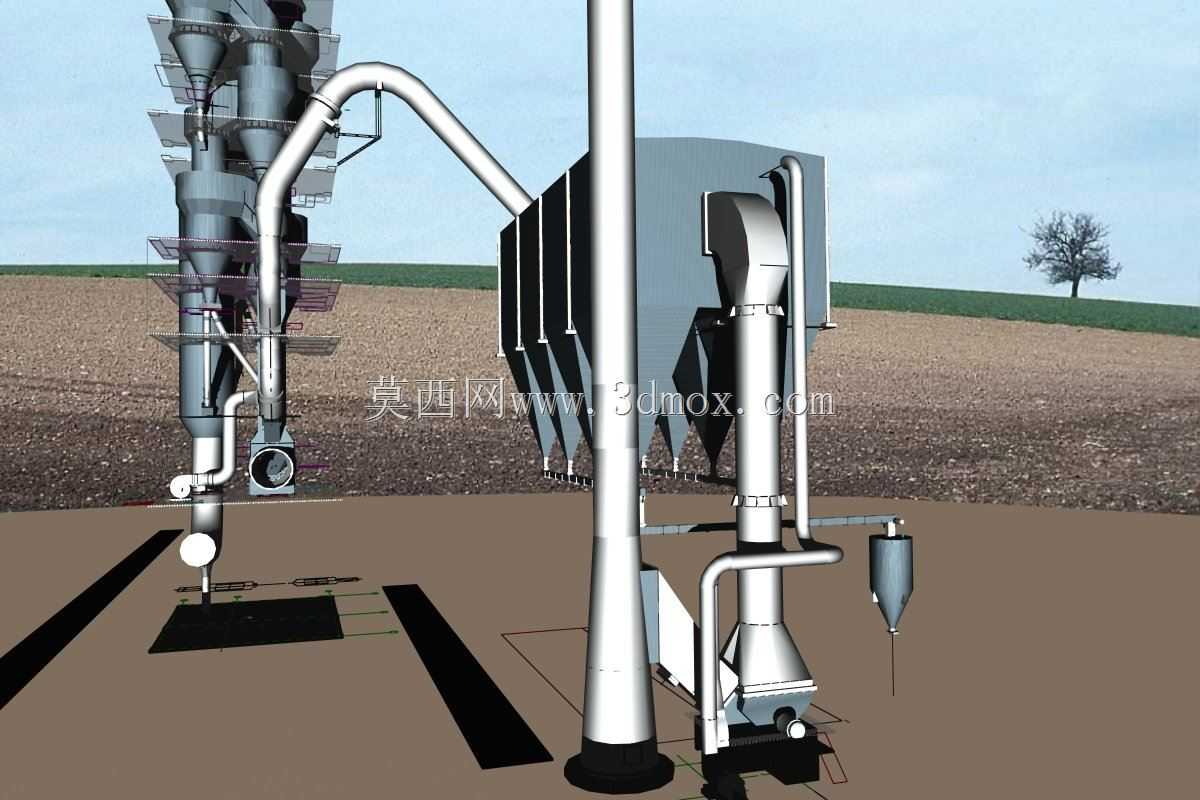

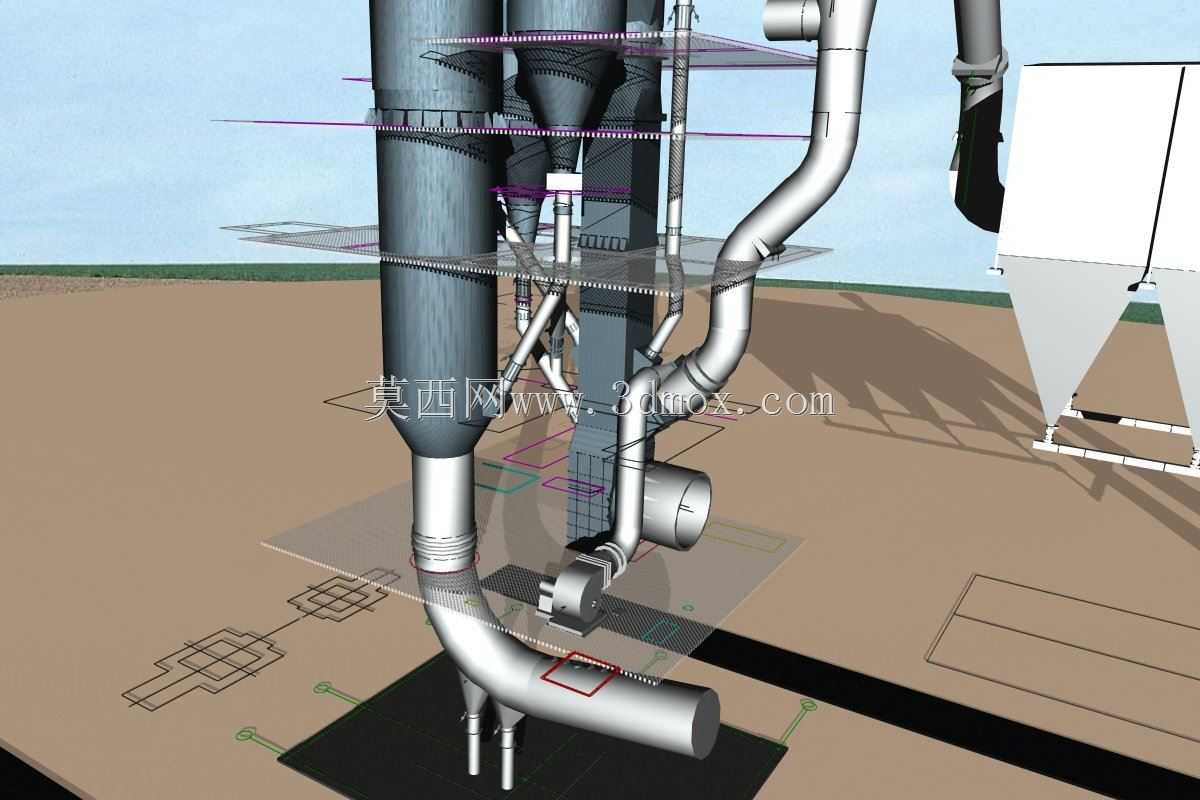

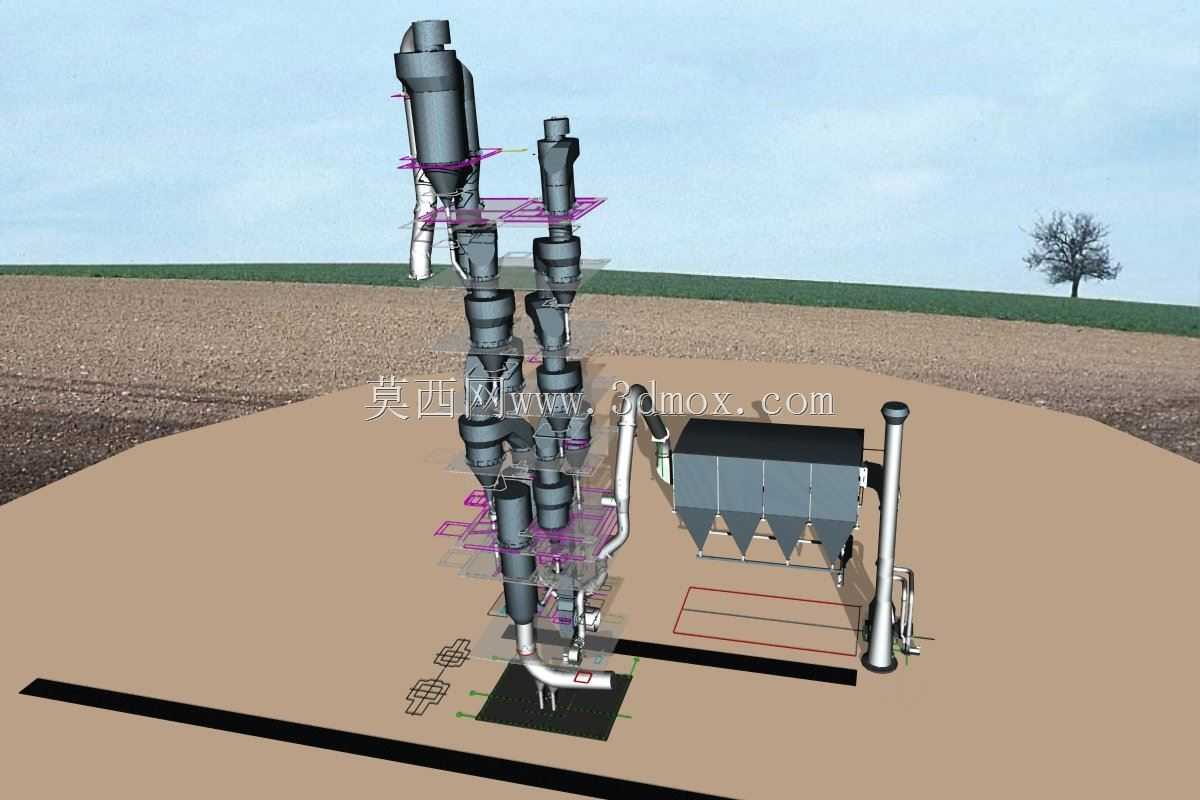

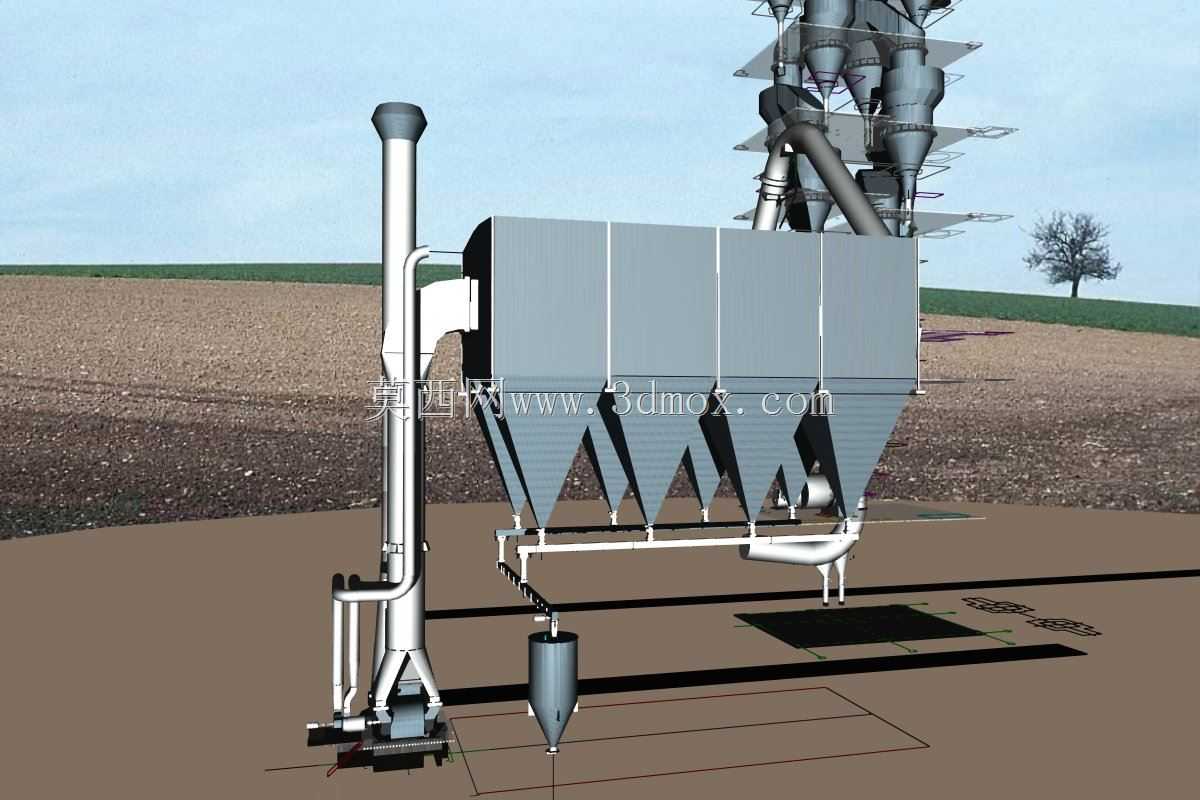

这套除尘系统主要应用于新型干法水泥生产线的窑尾旁路放风工况，当入窑生料中碱、氯、硫等有害组分含量过高时，可通过旁路系统抽取部分窑尾高温废气，配合旋风除尘单元完成气固分离，避免有害组分在窑系统内循环富集引发的结皮堵塞、窑衬腐蚀等问题，保障水泥熟料煅烧系统的连续稳定运行。整套系统集成了旋风收尘器、旁路风管、卸灰装置、配套风机、输灰单元、调节闸阀、排气烟囱等核心部件，完整还原了旁路放风除尘的全流程工艺布局。在功能设计上，系统采用多级旋风筒串联的结构形式，针对不同粒径的窑灰颗粒设置梯度分离路径，大颗粒粉尘首先在一级旋风筒内靠离心力沉降，细颗粒随气流进入后续旋风单元完成二次捕集，分离后的洁净废气可通过烟囱达标排放，收集下的窑灰可根据工艺需求选择回料入窑或者单独外排处理，兼顾废气治理与物料回收的双重需求。设计过程中针对水泥窑废气含尘浓度高、温度波动大、颗粒磨蚀性强的特点，对旋风筒的进口风速、筒体锥角、内筒插入深度做了针对性优化，在保证分离效率的同时降低系统运行阻力，减少管路磨损。整套模型按照实际工程安装尺寸搭建，明确标注了各级旋风筒的直径规格、立管管径参数，从第一级到第六级旋风筒分别对应不同的筒体直径配置，旁路管路的转弯半径、支架安装位置、设备间的连接间距都严格遵循现场安装规范，预留了足够的检修操作空间，设备底部的基础安装面、法兰连接点位都做了精准还原，可直接用于工艺布置方案校核、安装施工交底以及生产操作人员的结构认知培训，能够直观呈现旁路旋风除尘系统的物料走向与设备配合关系，帮助技术人员快速掌握系统的运行逻辑与安装要点。
