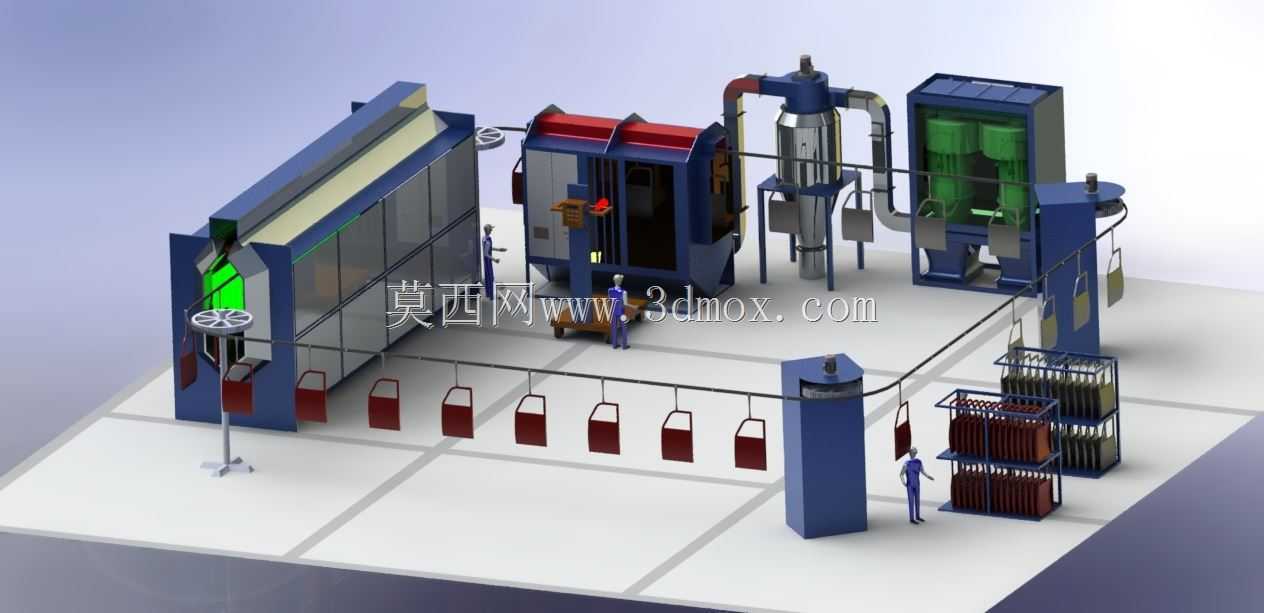

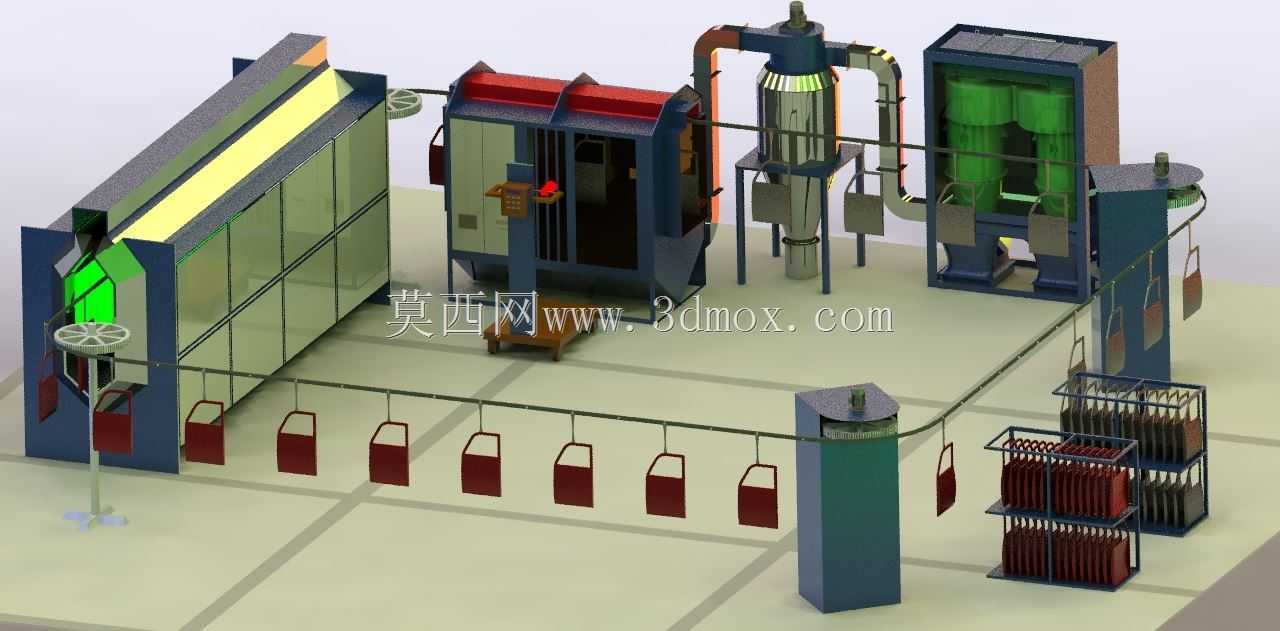

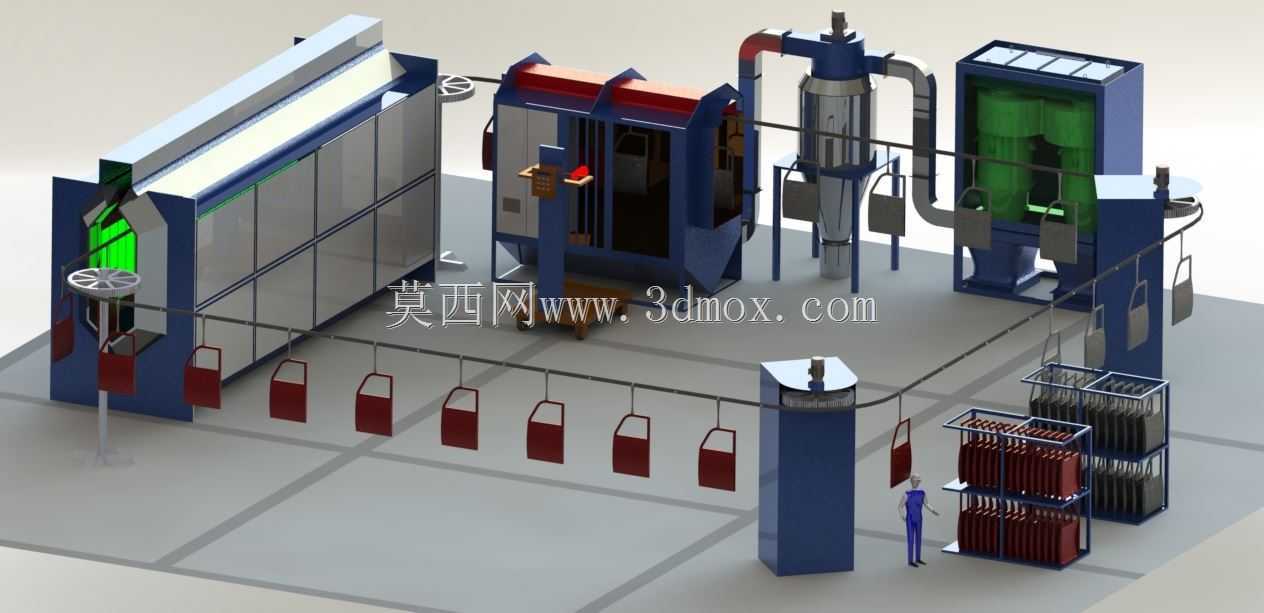

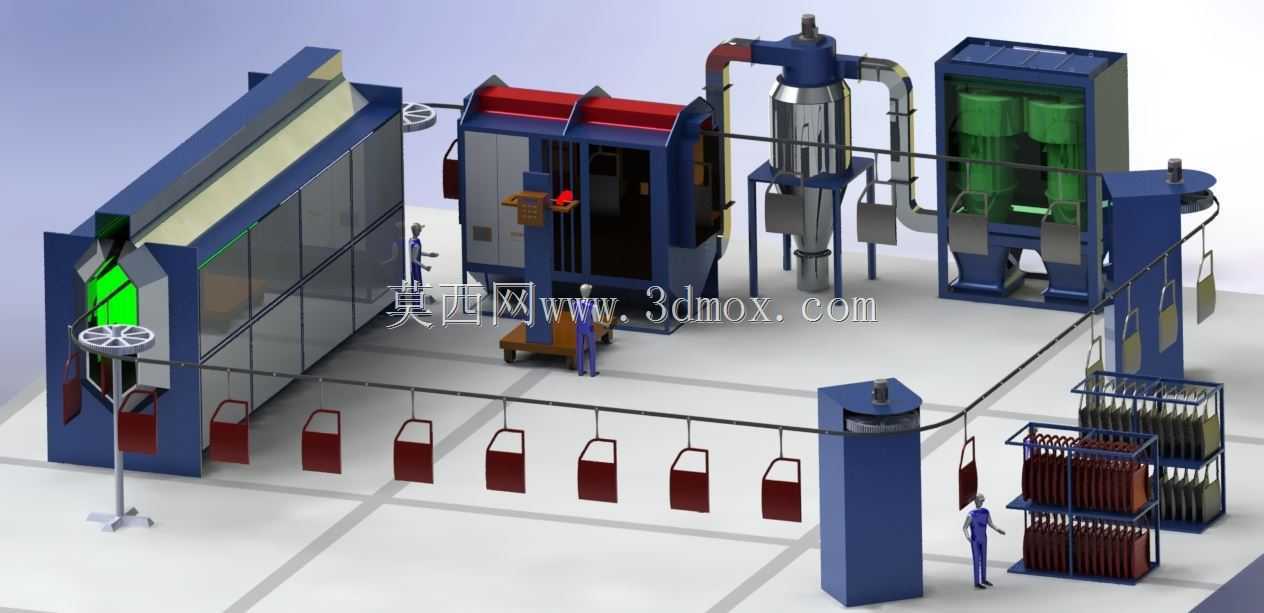

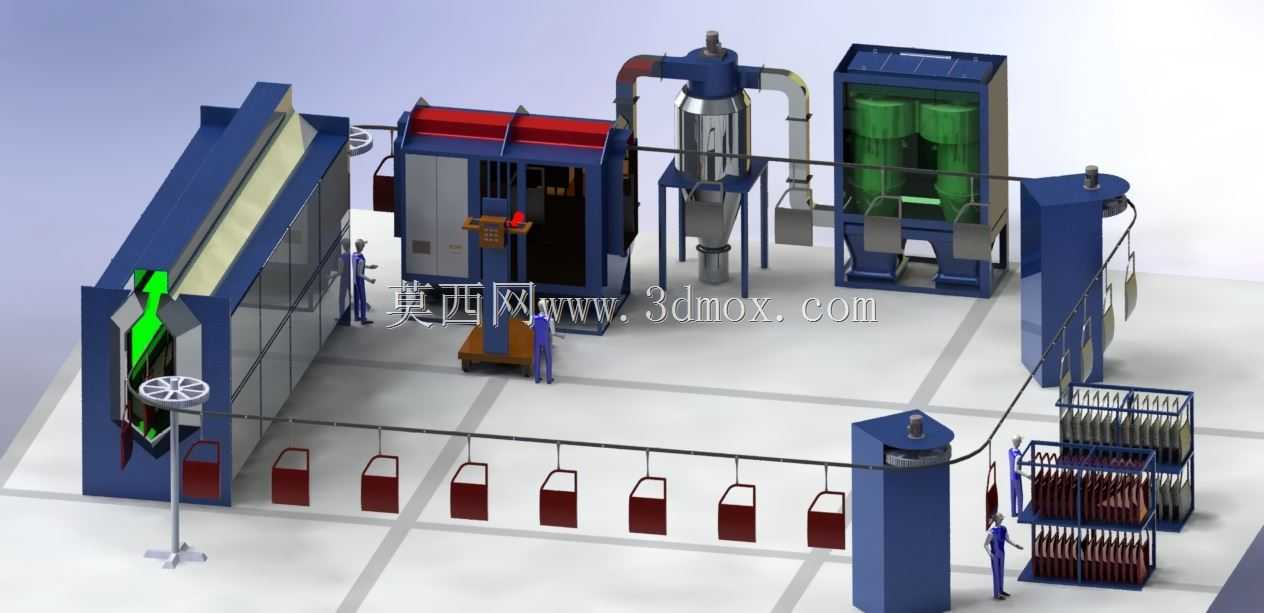

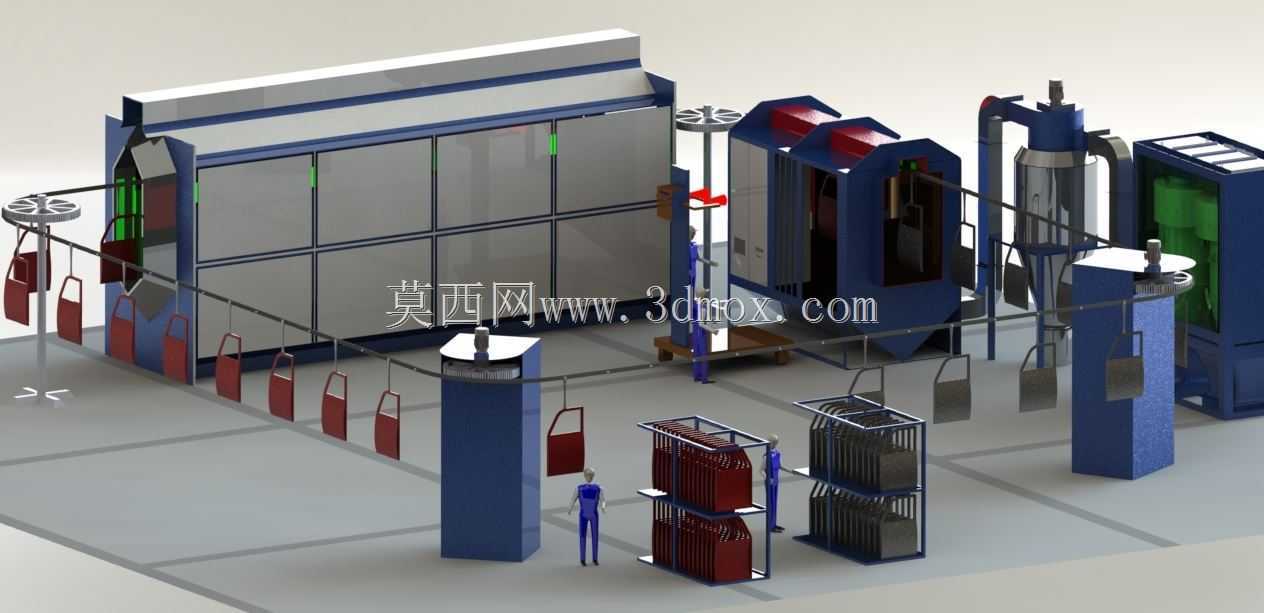

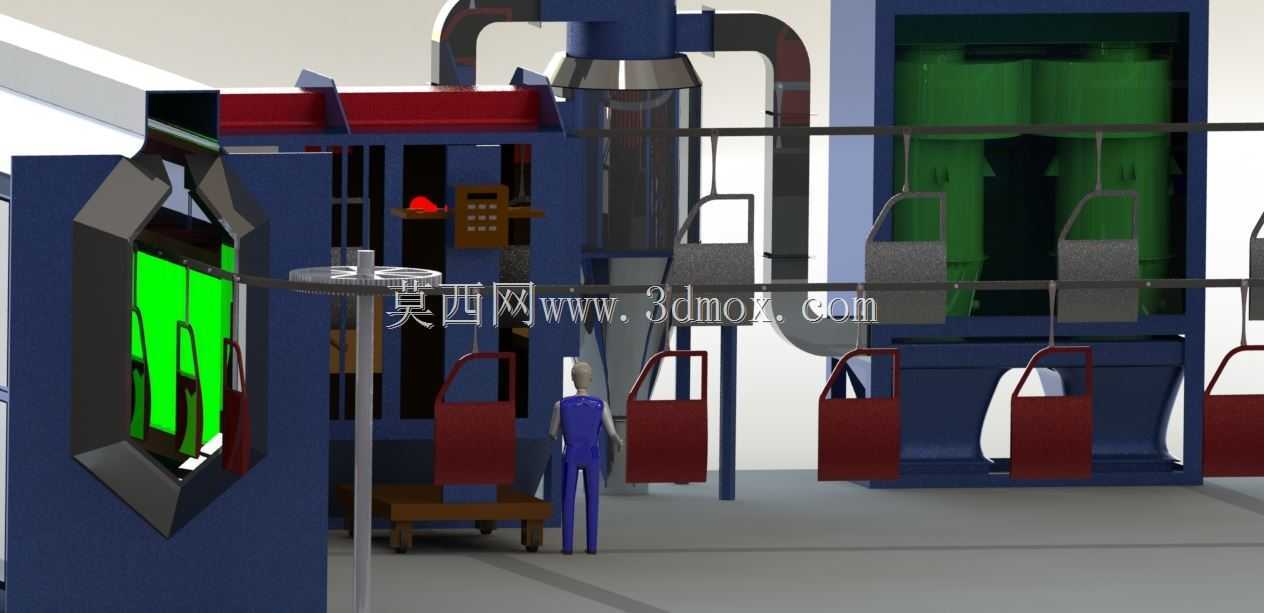

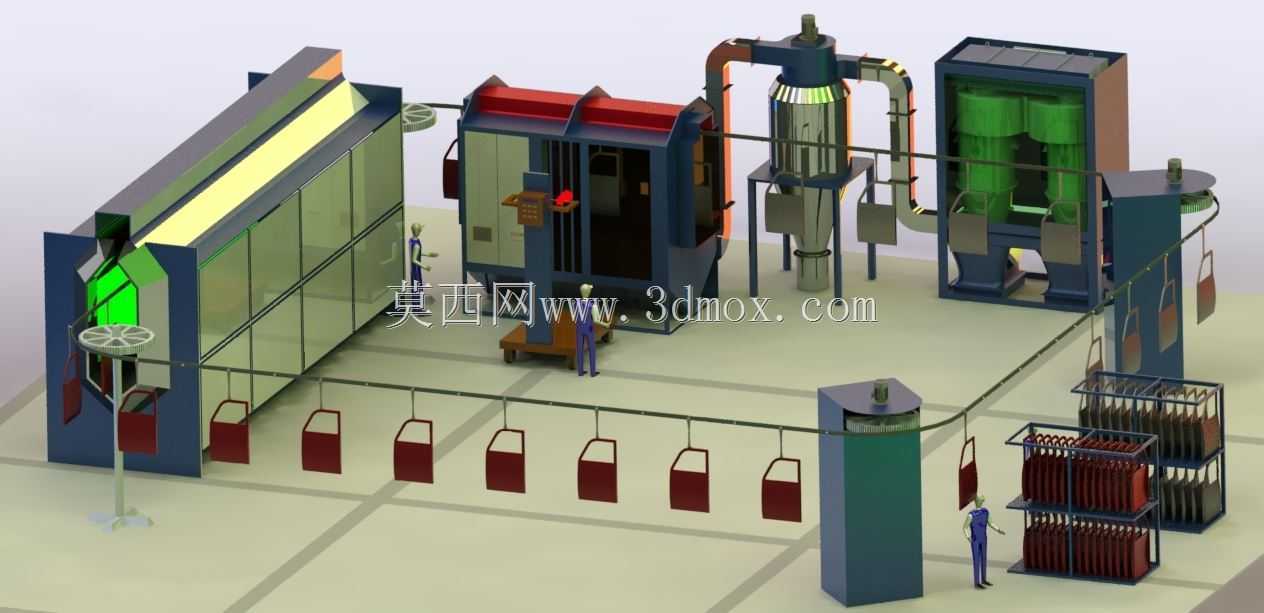

悬挂链式静电粉末涂装生产线整体布局

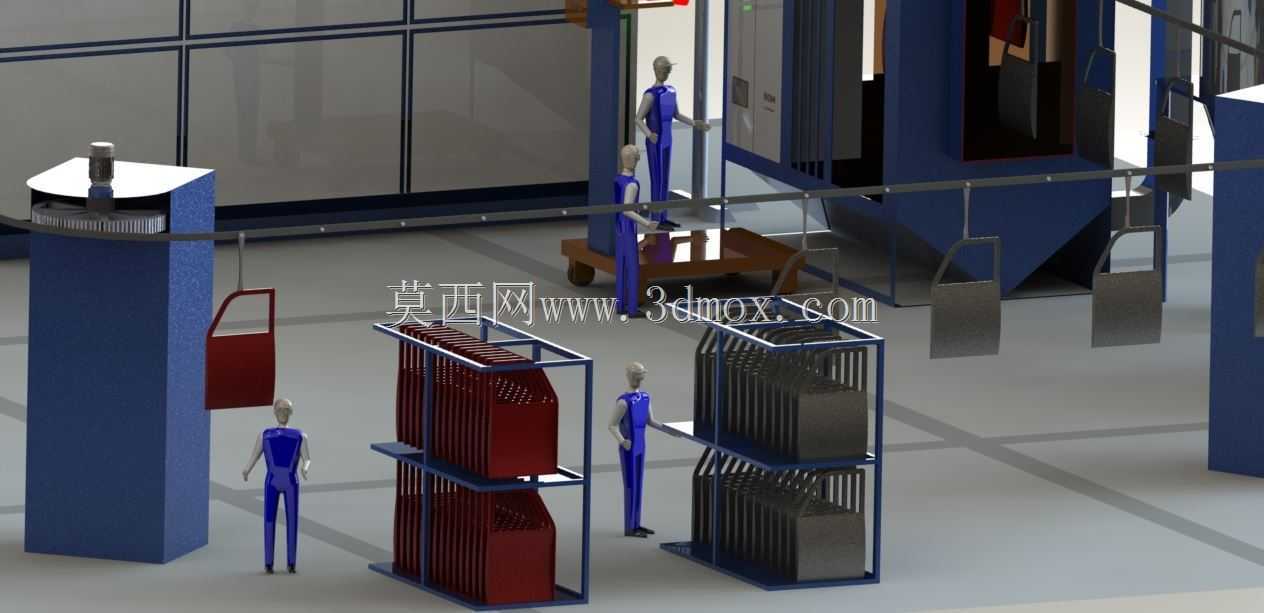

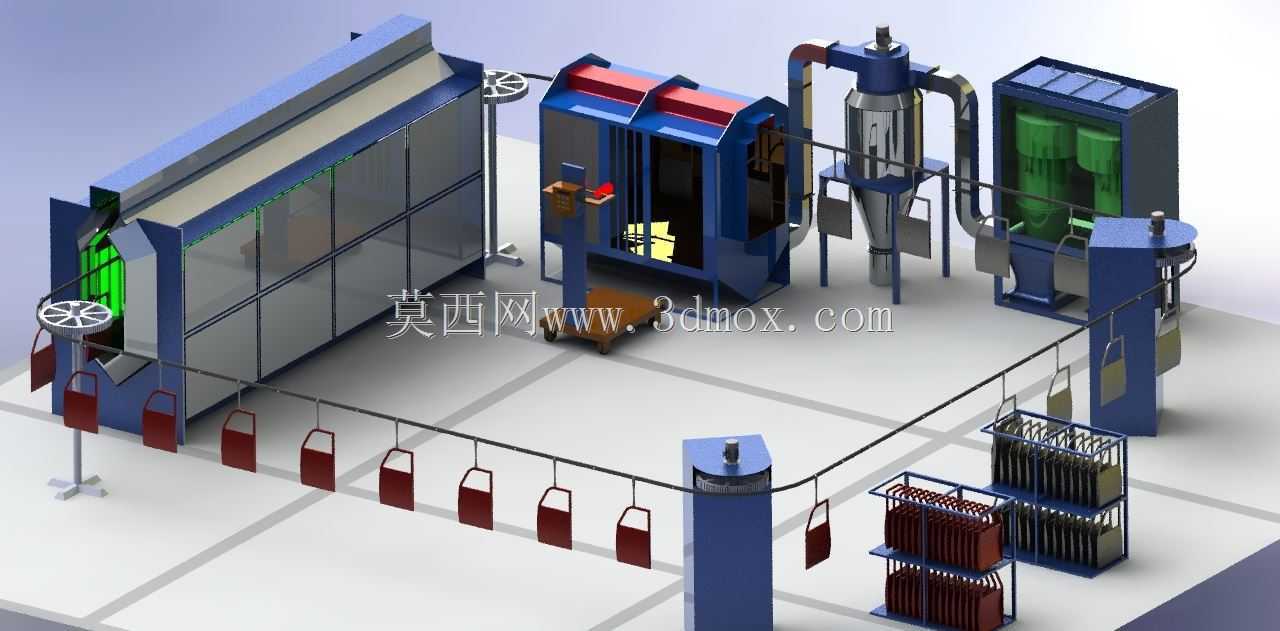

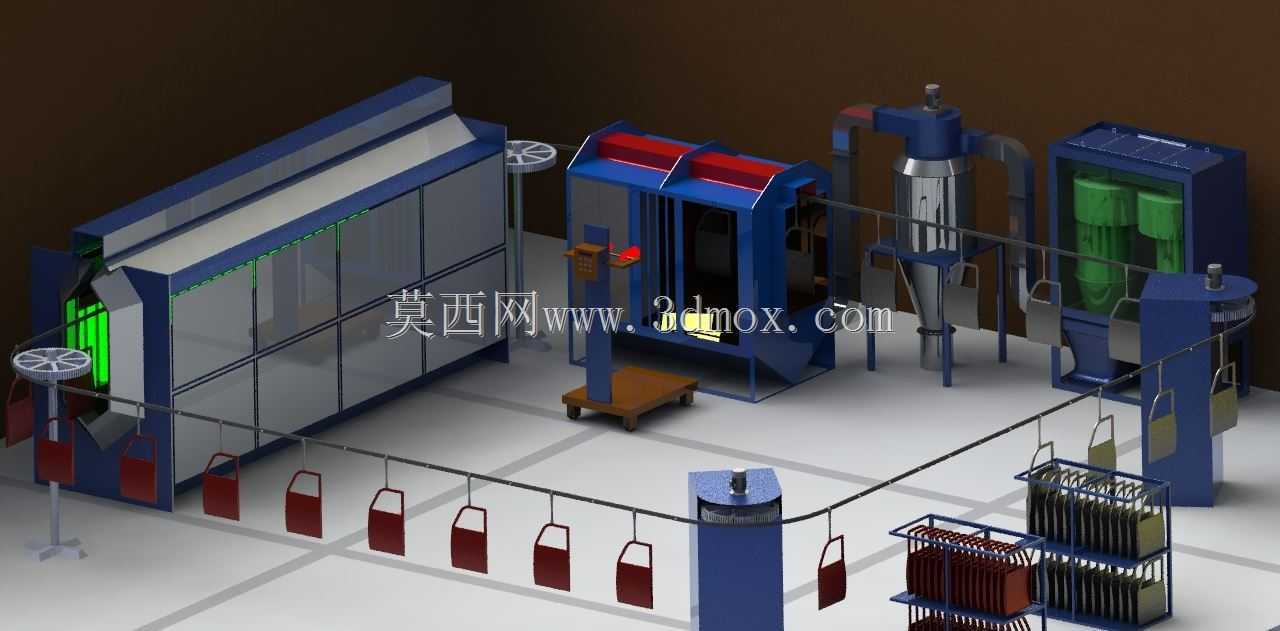

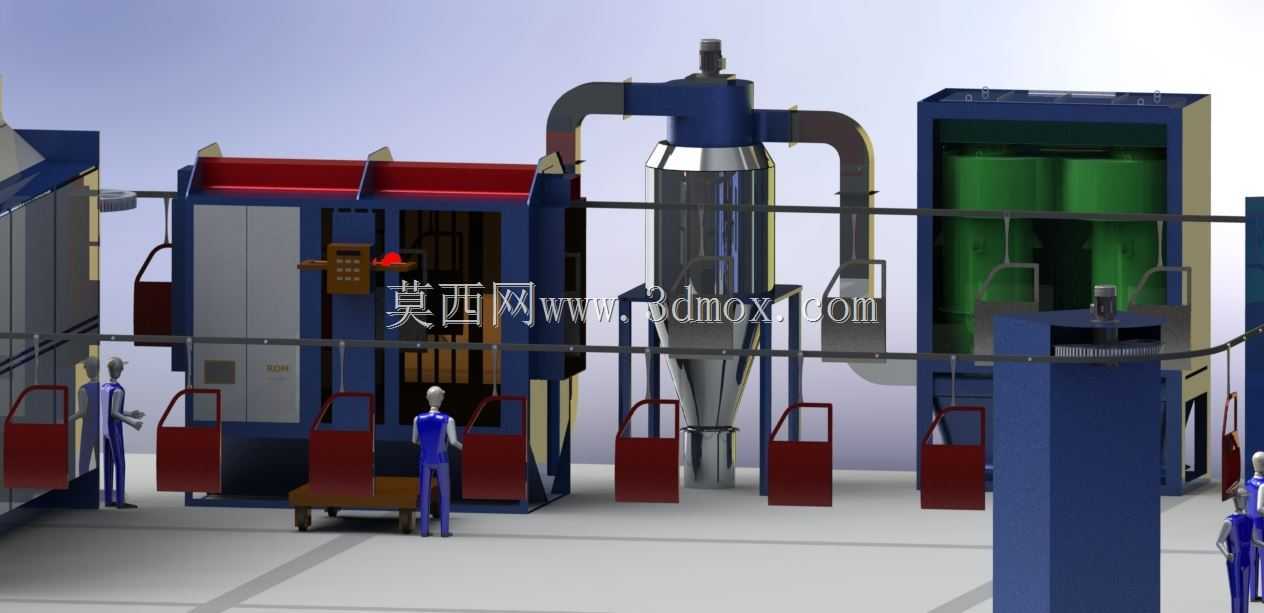

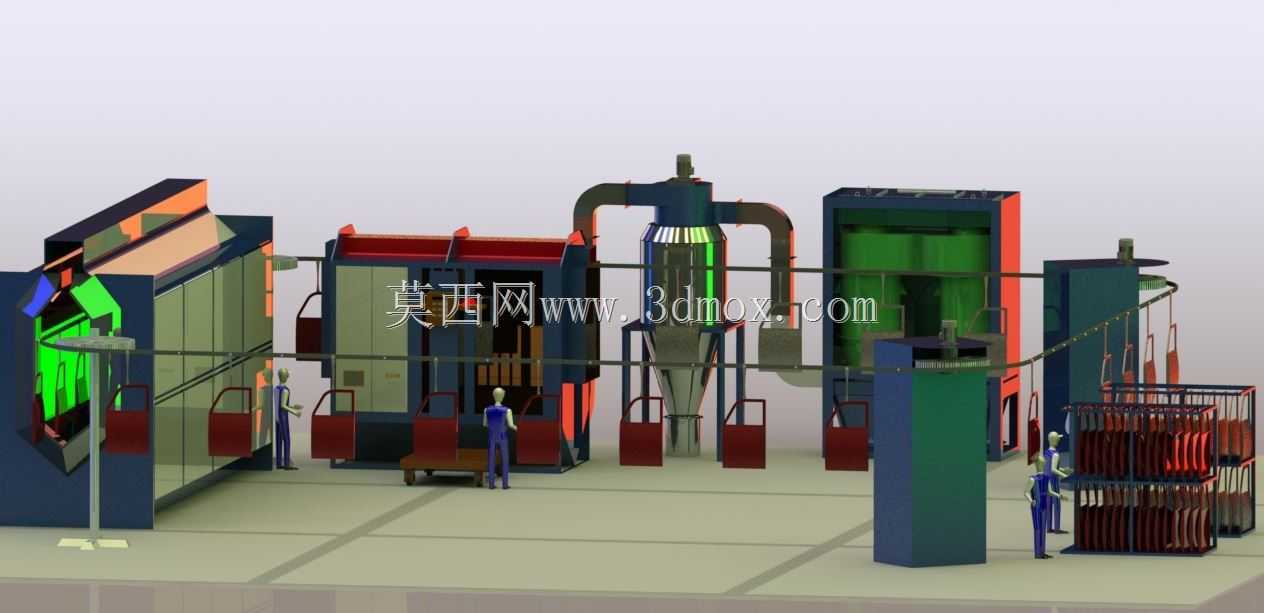

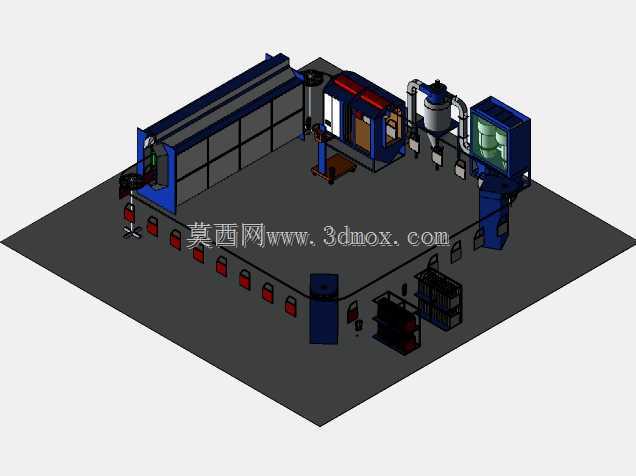

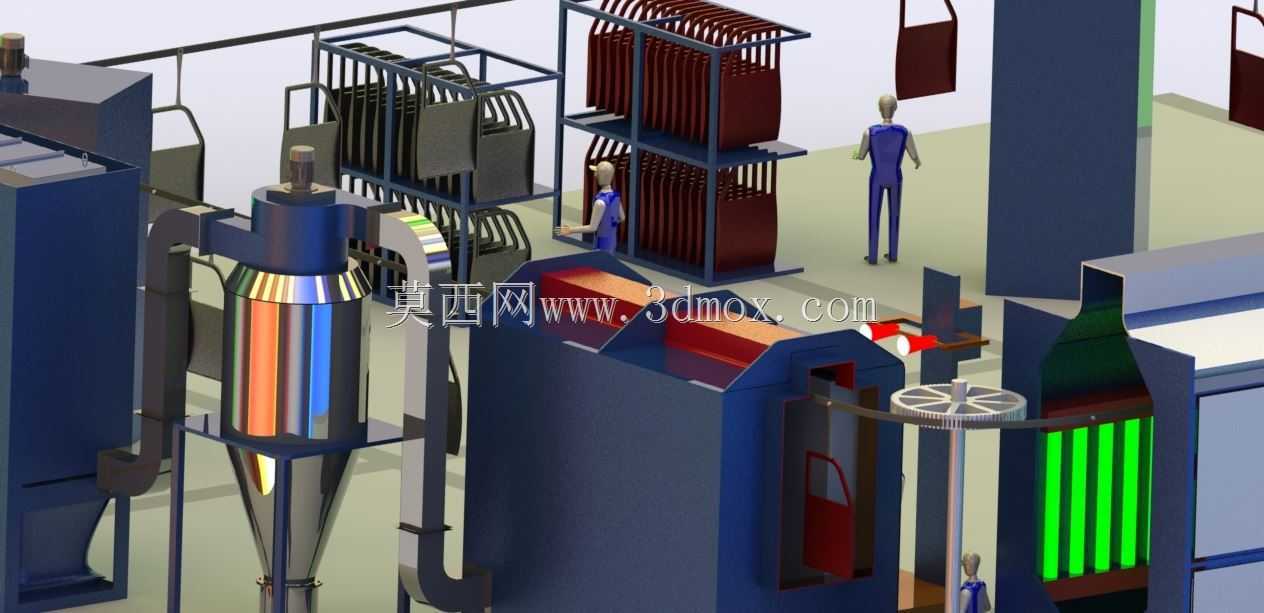

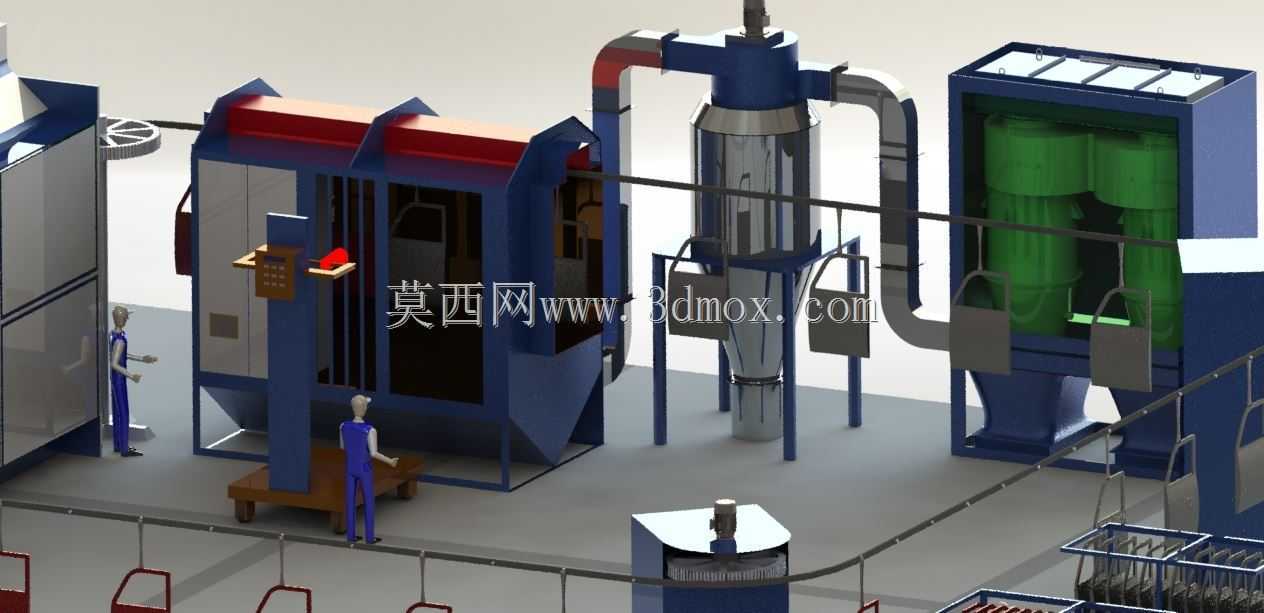

这套静电粉末涂装生产线主要面向五金制品、金属结构件的表面防腐与装饰涂装作业场景，可适配中小型钣金件、冲压件、型材类工件的批量连续喷涂加工需求，广泛应用于家电配件、家具五金、汽车零部件、安防设施等制造领域的表面处理工序，替代传统油漆喷涂工艺，降低挥发性有机物排放，提升涂层附着性能与耐用度。整套产线采用悬挂输送链作为工件流转载体，工件通过专用挂具挂载在闭合轨道上，依次经过上件工位、静电喷粉作业区、粉末回收区、固化烘道、冷却区最终抵达下件工位，全程无需人工转运工件，可实现连续化流水作业，单条产线可适配多规格工件混线生产，挂具间距可根据工件尺寸灵活调整，适配不同产能节拍的生产需求。产线核心喷粉作业区采用双侧开放式喷粉房结构，房体采用透明防护围挡兼顾作业观察与粉末防溢功能，内部配置多工位静电喷枪安装位，可搭配自动往复机或人工补喷工位，针对工件复杂结构死角进行粉末补涂，保证涂层厚度均匀一致。紧邻喷粉房设置大旋风二级粉末回收装置，可将喷粉过程中未吸附到工件表面的粉末进行抽吸分离，合格粉末经过筛后自动送回供粉桶循环使用，超细粉末经末端过滤装置拦截后达标排放，既降低粉末原料损耗，也满足车间粉尘排放管控要求。固化烘道采用直通式隧道结构，内部设置均匀分布的加热循环风道，可根据粉末涂料固化要求稳定维持烘道内温度场均匀，工件在悬挂链带动下匀速通过烘道完成粉末流平、固化成膜过程，烘道进出口设置风幕结构减少热量外溢，降低加热能耗。产线末端设置成品暂存挂架与物料周转区，方便完成固化冷却的工件集中下线转运，整套产线布局充分考虑车间作业动线，各功能单元衔接紧凑，预留足够的设备操作与维护通道，安装时可根据车间实际长宽尺寸调整输送轨道的转弯半径与烘道长度，适配不同厂房的空间边界条件，设备主体采用模块化拼接结构，方便运输进场与现场组装，后期也可根据产能提升需求扩展喷粉工位或延长烘道长度，具备较好的产线柔性扩展能力。
