栈板缠绕包装旋转载台结构设计

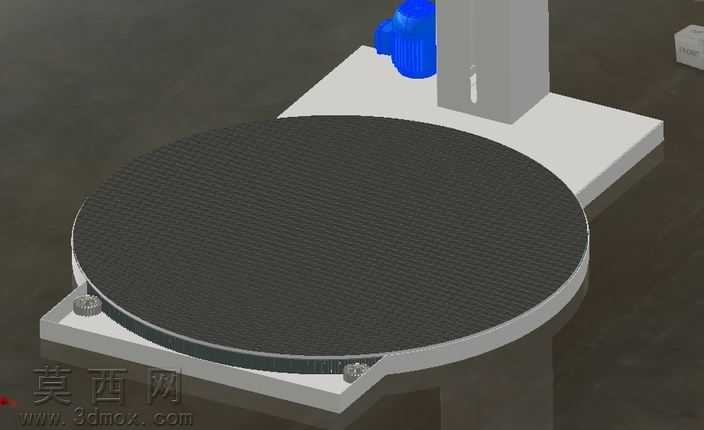

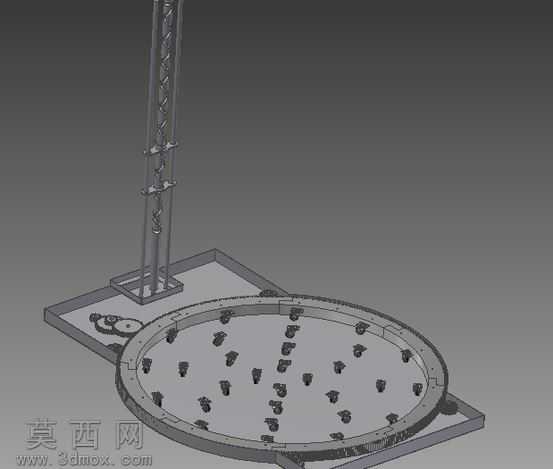

本模型为栈板缠绕包装作业配套的旋转载台三维结构，采用三维建模软件完成全参数化设计，整体结构围绕栈板货物缠绕包装的作业需求搭建。模型核心承载部件为大直径圆形载物转盘，转盘表面做防滑纹理设计，可增大与栈板底面的摩擦力，避免包装作业过程中栈板随转盘转动时出现滑移偏移；转盘底部采用环形支撑结构搭配多组定位滚轮，既保证大尺寸转盘的转动平稳性，也可均匀承载栈板及堆垛货物的重量，避免转盘长期承重出现形变。转盘侧边设置驱动安装位，可配套减速驱动组件实现转盘的定速旋转，配合垂直移动的缠绕膜臂完成整圈栈板货物的缠绕包装作业。模型侧边设置立式安装立柱，用于固定缠绕膜输送臂的升降导向结构，立柱与转盘底座采用一体化平台设计，保证设备整体的结构刚性，避免转动作业时出现设备晃动。建模过程中对各部件的装配间隙做了合理预留，所有连接孔位、安装定位结构均按照实际加工装配标准设计，转盘边缘做倒角处理避免尖锐边角，底座采用方形支撑平台结构，可平稳放置在车间地面，无需额外复杂固定即可开展作业。渲染阶段对不同部件做了材质区分，转盘表面采用防滑金属纹理材质，底座与立柱采用磨砂工业金属材质，驱动部件做蓝色工程塑料与金属结合的材质表现，整体渲染效果还原工业设备的真实质感。设计思路围绕栈板缠绕包装的实际作业场景展开，简化了非必要的复杂结构，突出核心旋转承载与膜臂配合的功能结构，既满足缠绕包装作业的功能需求，也兼顾了结构的易加工性与装配便捷性，可作为缠绕包装设备设计、栈板包装作业工装设计的参考结构，适配常规尺寸木栈板、塑料栈板的包装作业需求，转盘转速可根据包装膜的拉伸需求配套调速驱动组件，实现不同包装紧密度的作业要求。
