手摇式齿轮传动模拟活塞教学演示装置

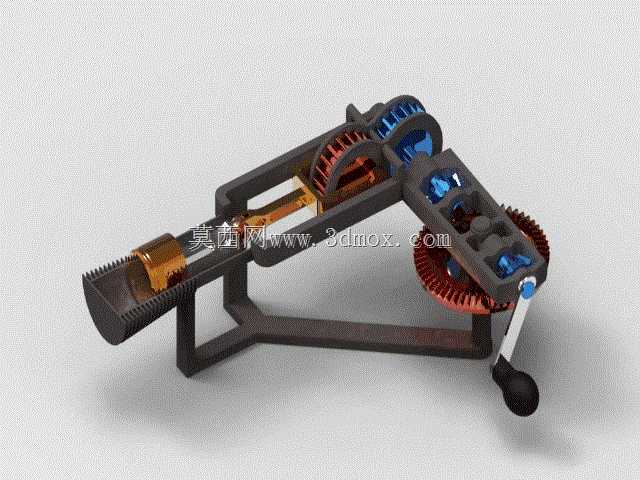

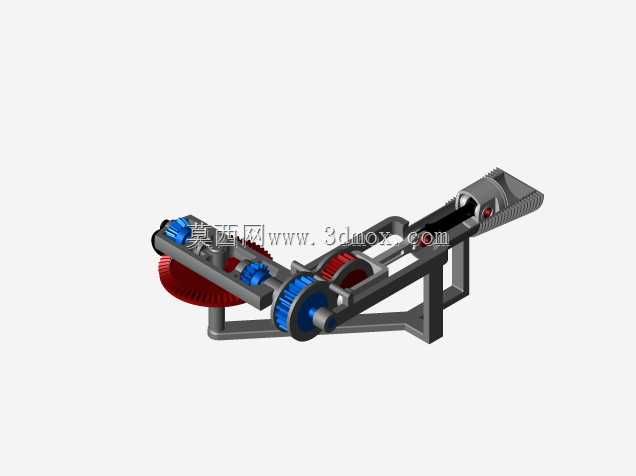

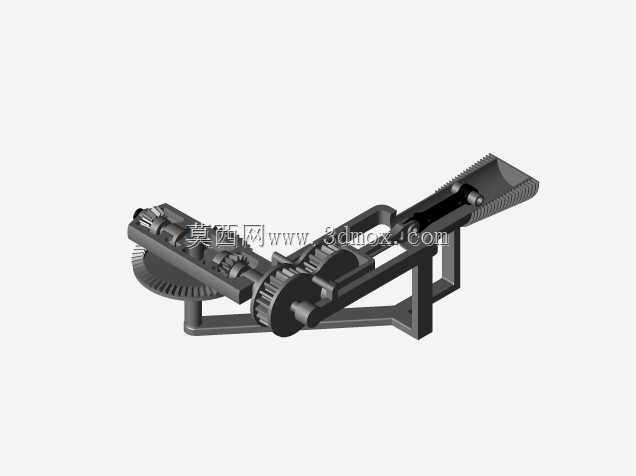

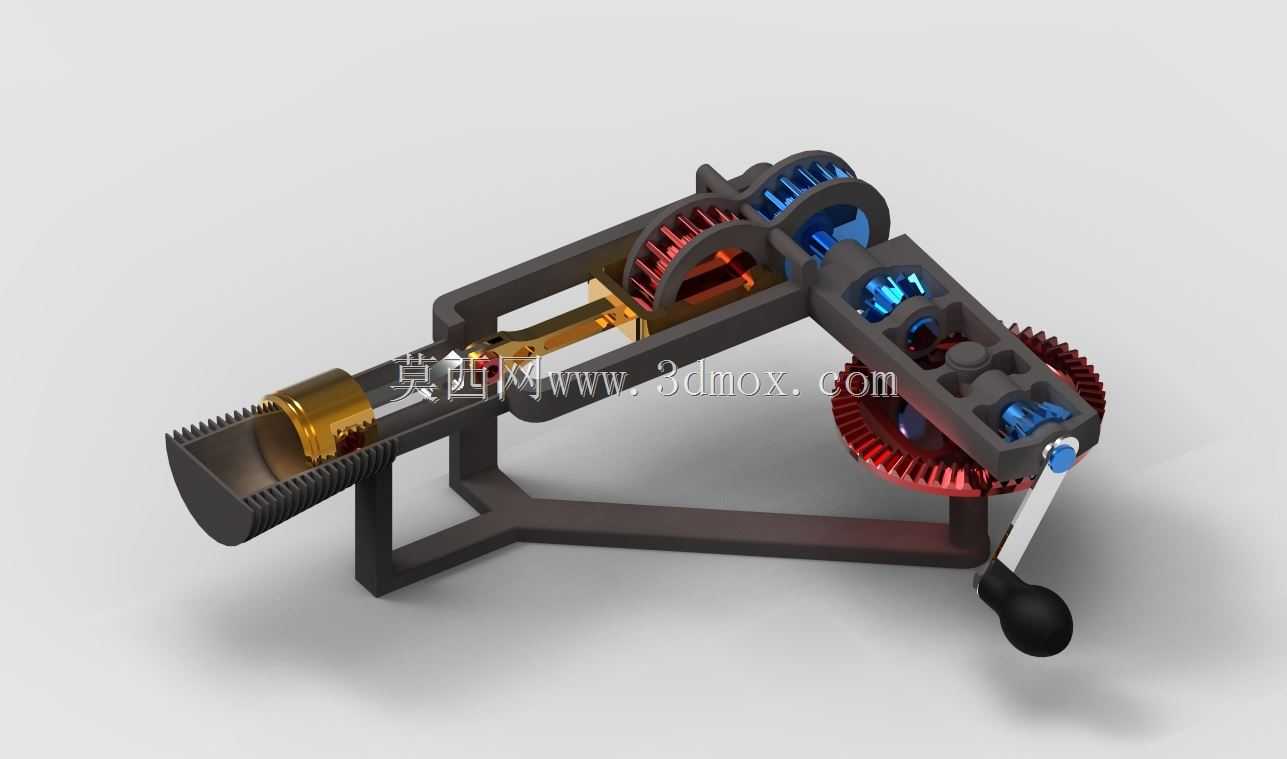

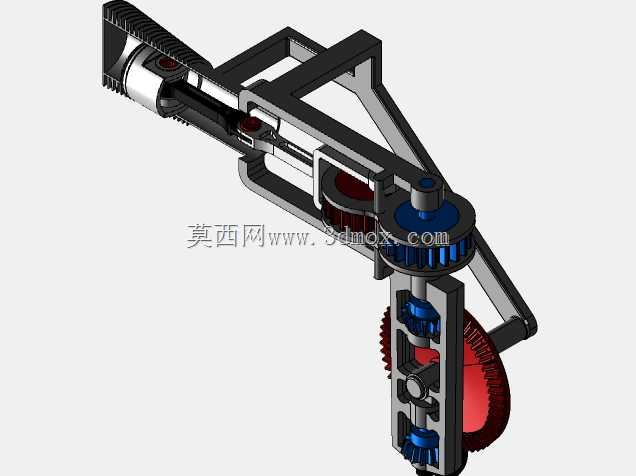

该装置是面向机械原理教学场景打造的实体演示结构，核心用途是直观展示齿轮啮合传动、曲柄滑块联动的完整运动逻辑，可放置于职业院校机械专业教室、工业科普展馆的实操展示区，帮助学习者跳过抽象的原理图阶段，直接观察机械动力从输入到执行端的完整传递过程，也可作为机械爱好者拆装练习的参考结构。装置采用手摇曲柄作为动力输入端，摇臂握持处做了防滑的球形处理，操作时无需额外动力源，手动转动摇柄即可驱动整套机构运行，输入端的锥齿轮组首先完成动力转向，将竖直面的转动转换为水平面的传动动力，再通过多组直齿轮的逐级啮合传递扭矩，最终带动前端的活塞组件做往复直线运动，整套传动路径完全外露，没有封闭外壳遮挡，学习者可以清晰观察到每一组齿轮的啮合间隙、传动比变化，以及活塞往复行程和齿轮转动圈数的对应关系。设计阶段优先考虑了教学场景的易观察性，整体框架采用开放式的框型支撑结构，所有传动部件都安装在框架的上安装面，没有多余的装饰结构遮挡运动部件，支撑框架的边角做了圆弧过渡处理，避免教学演示过程中剐蹭操作者；齿轮组件区分了不同的齿形结构，锥齿轮用于换向传动，直齿轮用于平行轴扭矩传递，末端的曲柄滑块结构直接和活塞组件相连，把齿轮的旋转运动精准转换为活塞的直线往复动作，活塞的运动行程和齿轮组的传动比做了匹配设计，手摇时的阻力适中，不会出现卡滞或者转动过松的问题。安装边界上，整套装置的底部支撑面为平整的矩形框架，可直接放置在水平操作台面上无需额外固定，整体横向跨度适配常规教学实验台的台面宽度，纵向深度不会占用过多操作台空间，高度设计符合人站立操作时的手部舒适高度，摇柄的转动范围做了限位校核，转动过程中不会和支撑框架、其他传动部件发生干涉，各传动部件的连接轴都采用了定位安装设计，长期反复手摇操作也不会出现轴件偏移、齿轮错位的问题，活塞组件的导向槽做了顺滑处理，往复运动过程中没有卡顿，能完整模拟内燃机活塞的实际运动状态，帮助学习者建立从基础传动到复杂动力机械的认知衔接。
