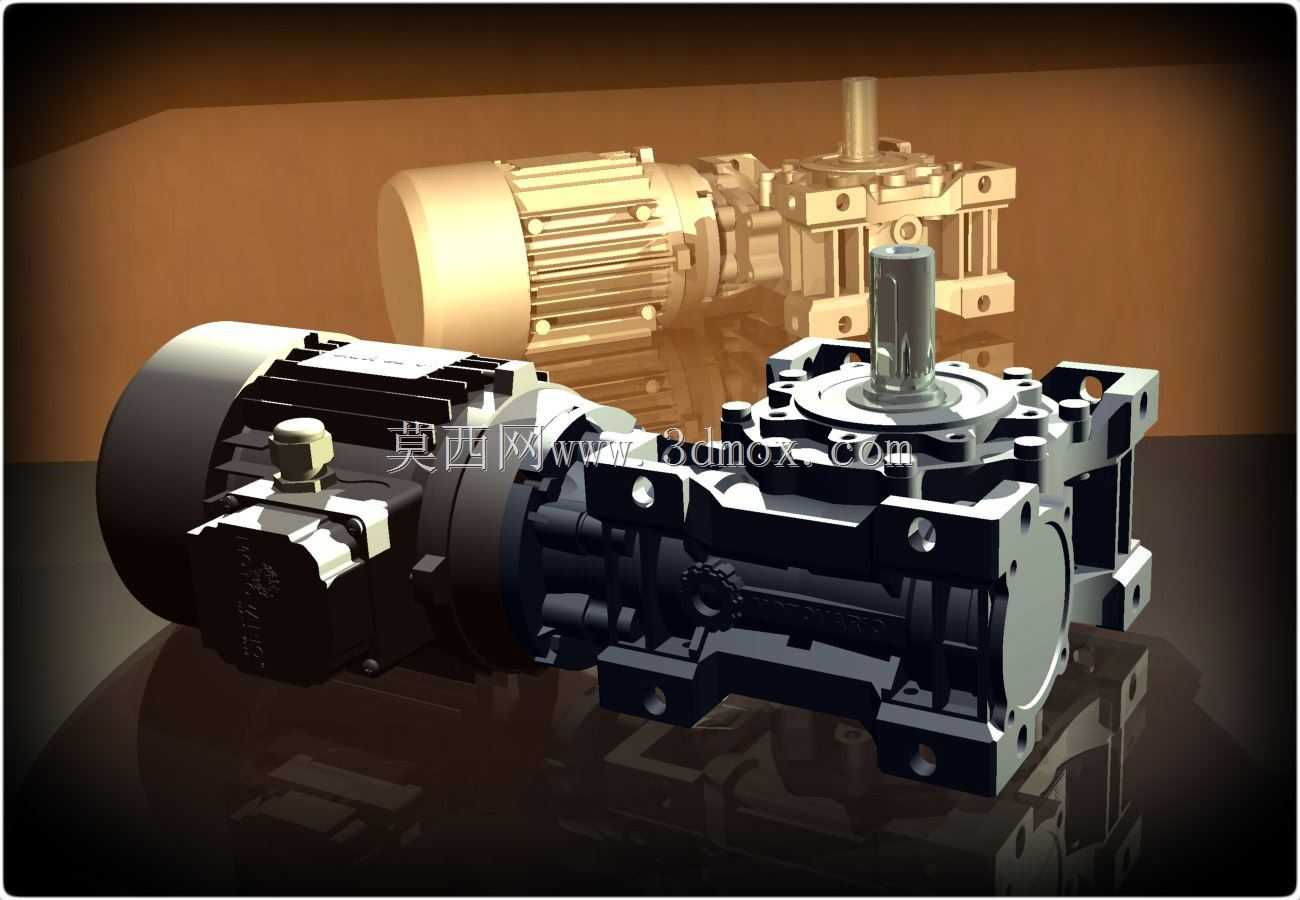

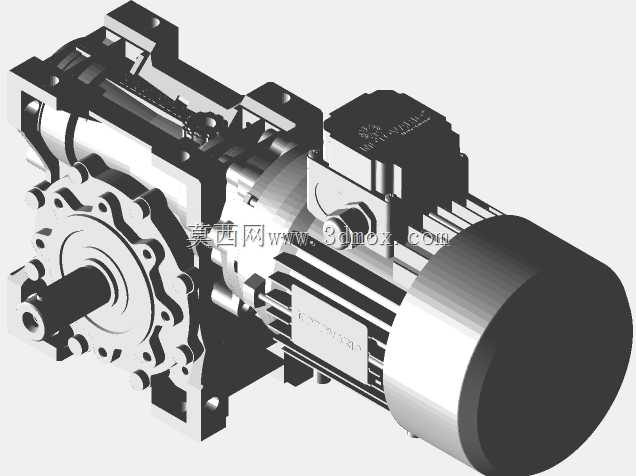

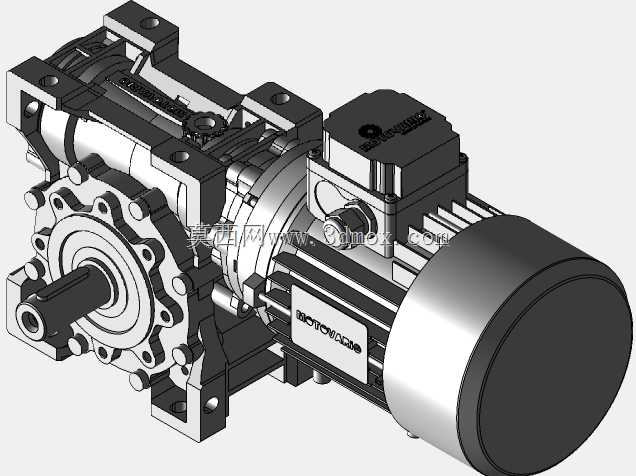

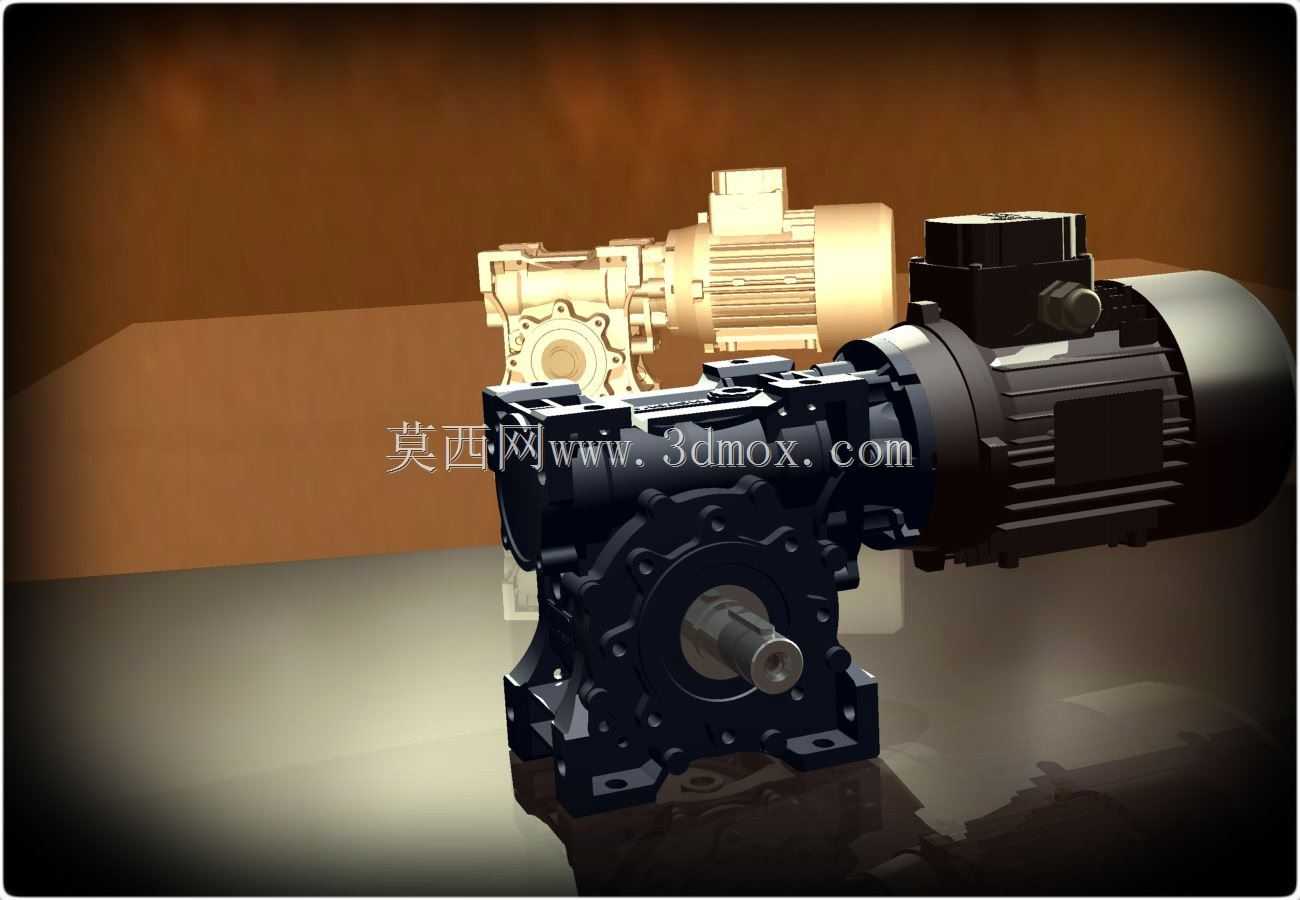

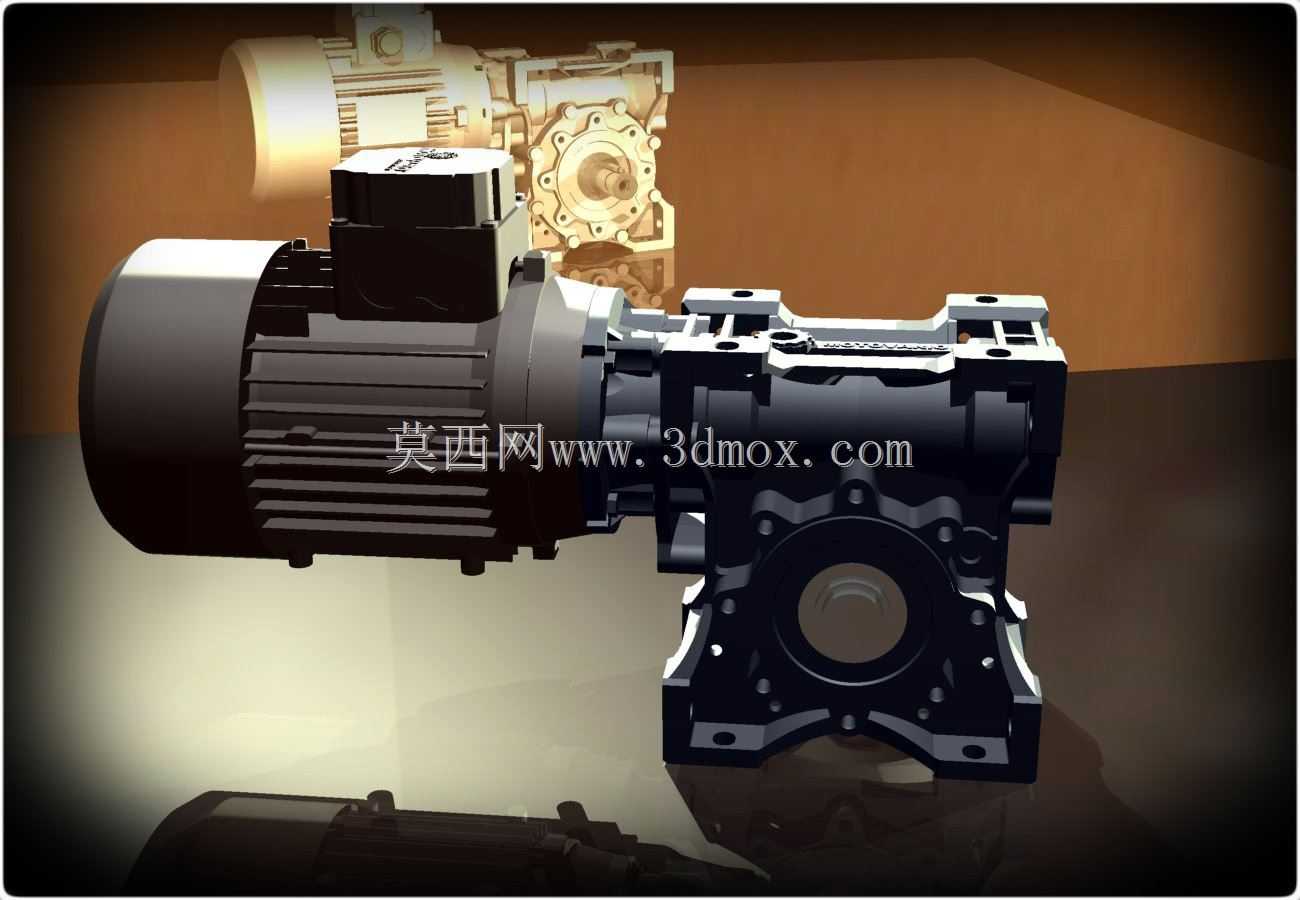

蜗轮蜗杆减速驱动电机一体化结构

该一体化动力传动单元广泛适配轻工输送、食品包装、自动化生产线、小型物料提升等对安装空间有严格限制的传动场景，可直接为负载端提供低转速大扭矩的动力输出，省去了用户单独选配电机与减速箱、自行对接安装的繁琐流程，能有效缩短设备的整体装配周期，降低传动对接环节的同轴度误差风险。从实际用途来看，这套结构将驱动电机与蜗轮蜗杆减速箱做了直连集成设计，电机输出的高转速低扭矩动力，直接输入减速箱的蜗杆端，通过蜗轮蜗杆的啮合传动完成减速增扭，最终从空心输出轴端向外输出适配负载需求的工作转速与扭矩，可直接匹配链轮、同步带轮、联轴器等常用传动连接件，适配多数中小型设备的主传动或辅助传动需求。在功能特性上，蜗轮蜗杆结构自带反向自锁属性，当设备停机时可有效避免负载端反向带动电机转动，提升垂直提升、倾斜输送类场景的运行安全性，同时啮合传动过程平稳，运行噪音远低于同级别的齿轮减速结构，适合对作业环境噪音有要求的车间场景。设计思路上，整体采用同轴直连布局，电机输出轴与蜗杆输入端采用刚性直连结构，省去了中间连接联轴器，大幅压缩了整体轴向尺寸，减速箱壳体采用一体化压铸成型结构，安装脚位与电机端盖做了定位止口适配，保证两者装配后的同轴度，同时壳体预留了多方向的安装孔位，支持卧式、立式等多种安装姿态，适配不同设备的安装空间需求。从安装边界来看，电机端的散热筋沿轴向均匀排布，既保证了长时间运行的散热效率，也不会额外增加径向安装尺寸，减速箱的空心输出轴采用标准通孔设计，可直接穿装负载轴，也可根据需求加装输出轴套，箱体底部的安装脚位孔距符合通用减速电机的安装尺寸规范，可直接替换同规格的传统分体式传动结构，无需对设备原有安装基座做额外改造，输出端的法兰面也预留了标准连接螺孔，方便直接对接负载设备的输入端，整体结构紧凑，安装适配性强，能覆盖多数中小型传动场景的动力需求。
