配套驱动电机的单级圆柱齿轮减速装置

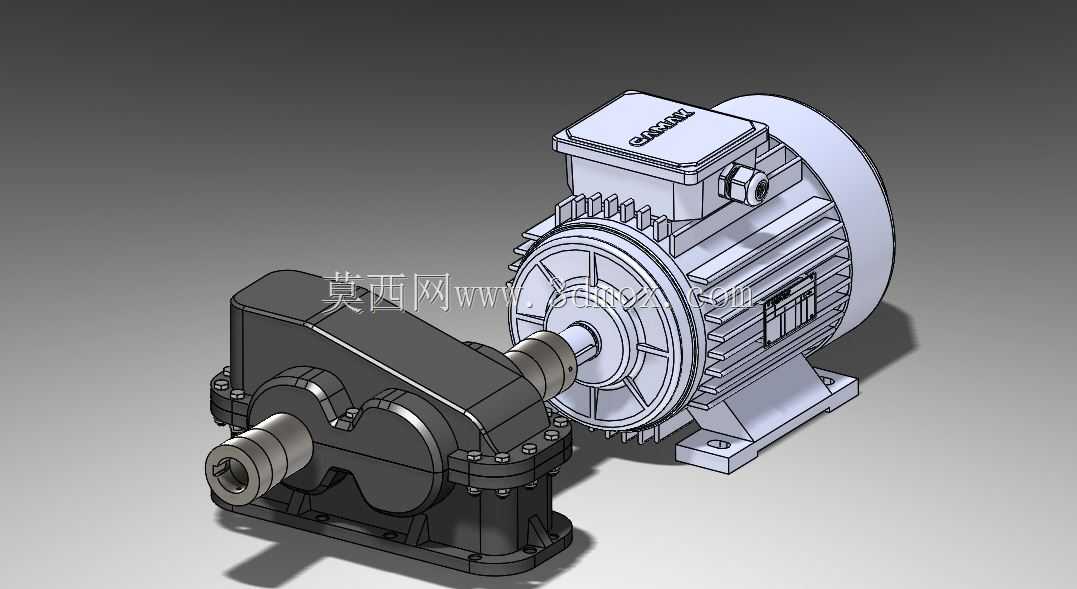

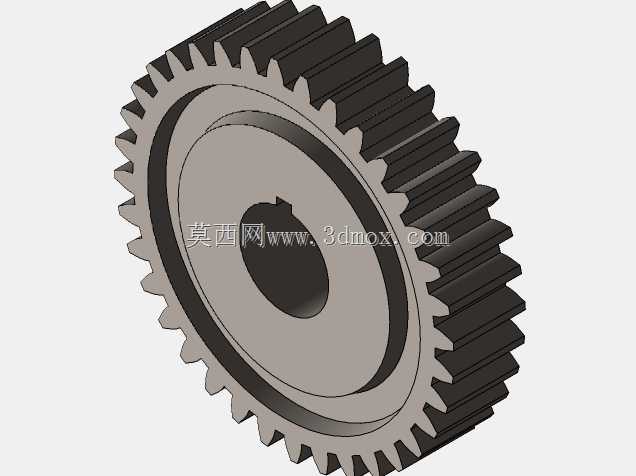

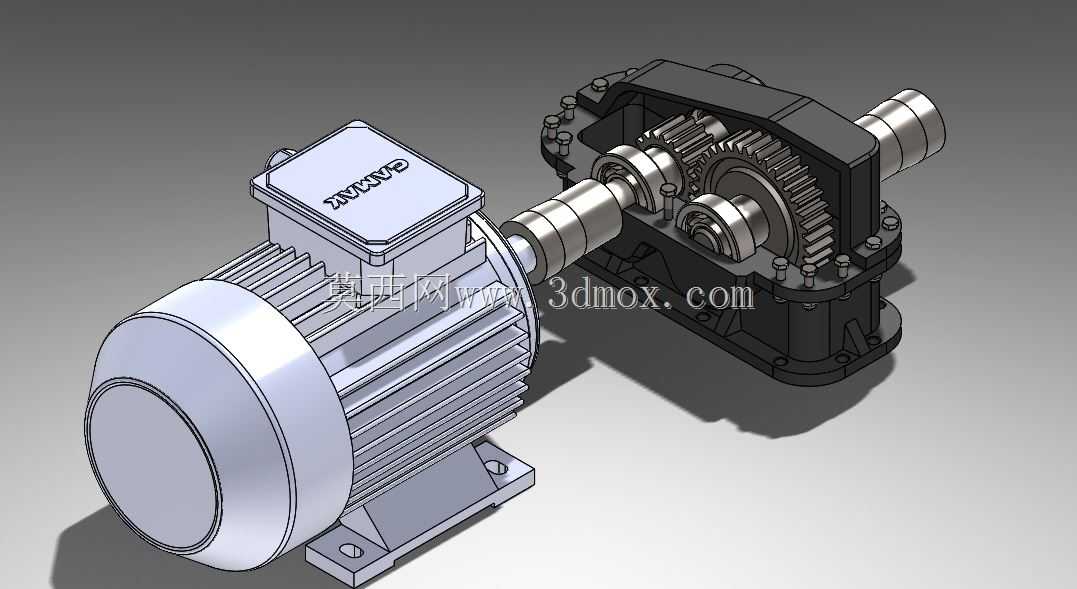

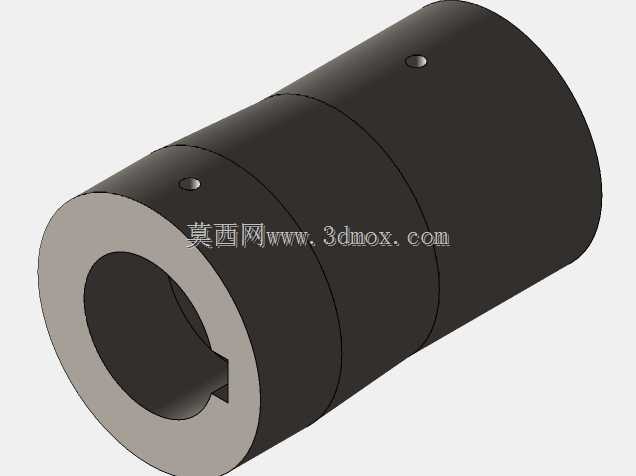

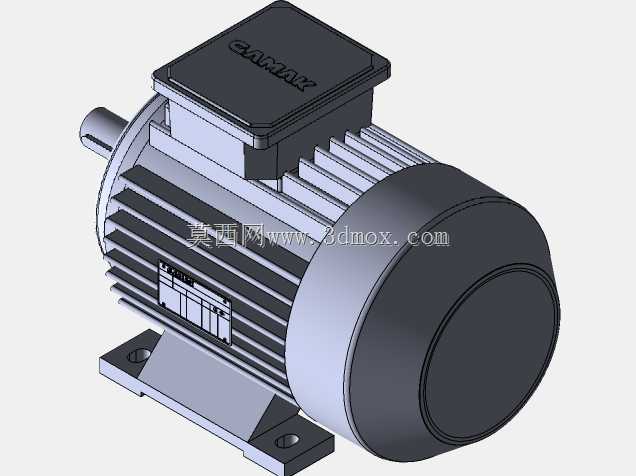

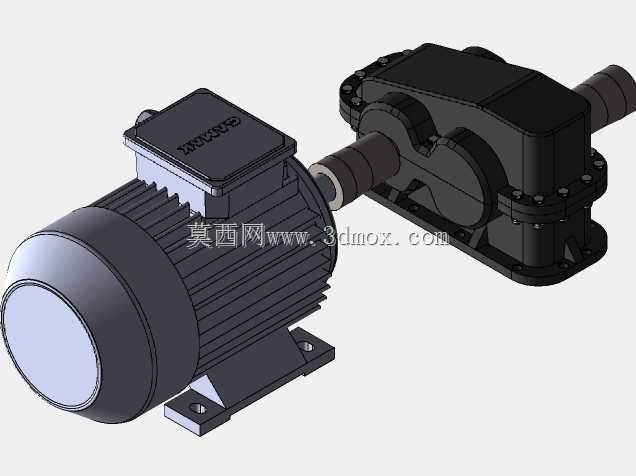

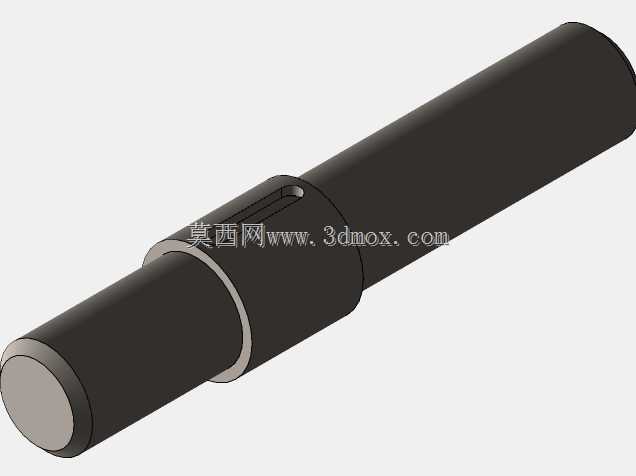

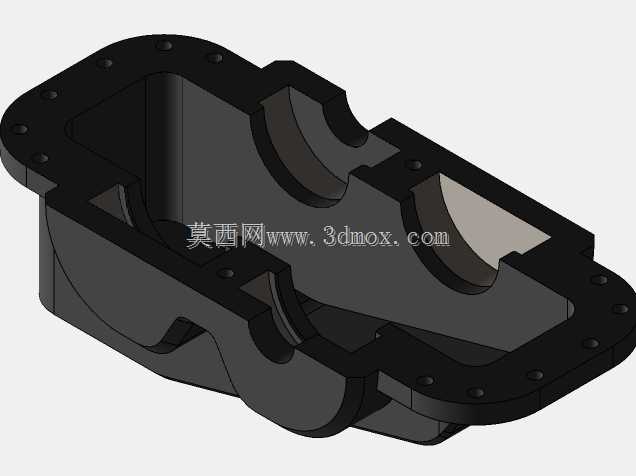

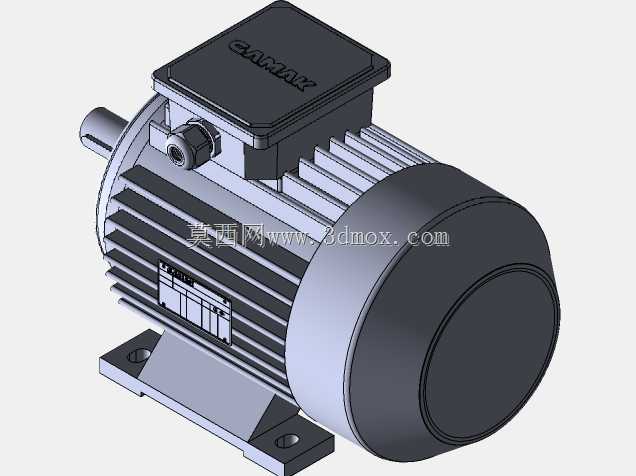

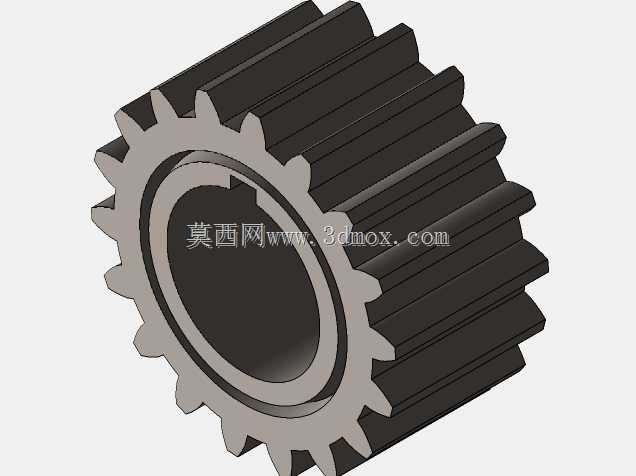

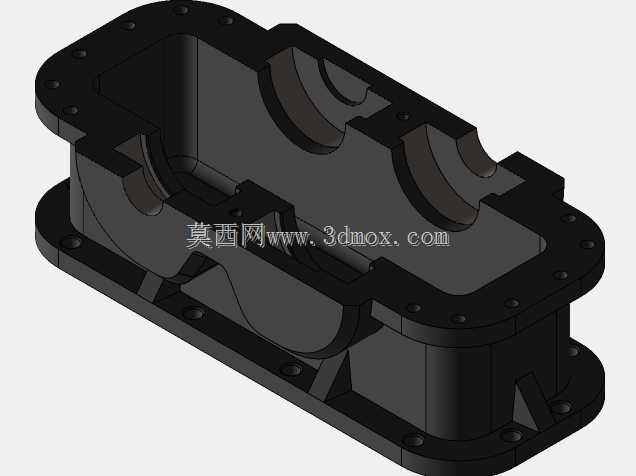

这套减速传动装置主要面向中小功率的工业传动场景，常见应用在轻工生产线输送单元、小型物料提升设备、包装机械的进给驱动端、小型农机的动力传输环节，能够将驱动电机输出的高转速低扭矩动力，转换为作业端需要的低转速大扭矩动力，匹配执行机构的负载运行需求，避免电机直接驱动时因扭矩不足出现的堵转、过载问题，同时可以优化整套驱动系统的运行负载区间，提升动力单元的使用寿命。装置采用单级圆柱正齿轮传动结构，输入轴通过联轴器结构与驱动电机输出轴直连，省去了额外的传动连接部件，缩短了整套驱动单元的轴向安装尺寸，齿轮啮合采用平行轴布局，传动效率高、运行噪音低，日常维护时仅需检查箱体内润滑脂状态即可，维护成本远低于多级减速结构。设计过程中优先考虑了安装适配性，电机采用标准底脚安装结构，减速箱壳体设置了对应位置的安装定位凸台，既可以和电机组成一体式驱动单元直接安装在设备机架上，也可以拆分后分别适配不同的安装空间需求；齿轮参数预留了调整空间，可根据实际需要的传动比调整齿轮模数、齿数以及齿宽尺寸，匹配不同的负载扭矩和输出转速要求，箱体内预留了标准轴承、紧固件的安装位，可直接调用通用标准件完成装配，不需要额外定制非标连接件。外形结构上，电机采用卧式方形接线盒设计，散热筋沿电机壳体轴向均匀排布，保证长时间运行时的散热效率，减速箱采用剖分式壳体设计，上下壳体通过螺栓紧固，密封面预留密封件安装槽，避免运行过程中润滑脂渗漏，输出轴采用双轴承支撑结构，可承受一定的径向负载，适配带轮、链轮、联轴器等多种输出连接件的安装需求，整套装置的安装边界规整，没有突出的异形结构，在设备布局时可以紧贴机架安装，减少不必要的空间占用。
