V型尾翼四旋翼飞行器机架结构设计

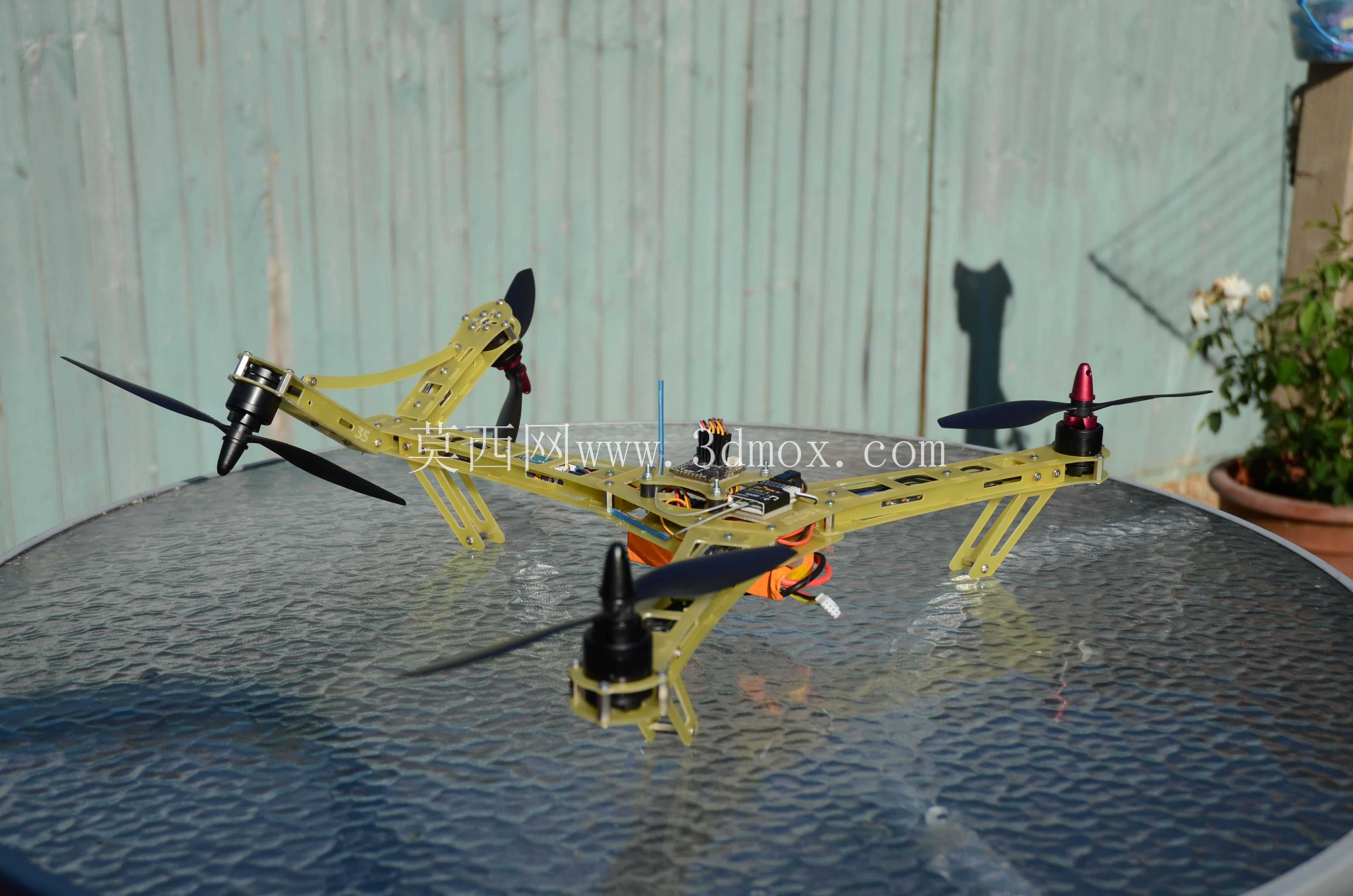

该结构为适配V尾布局四旋翼飞行器设计的一体式承载机架，主要面向消费级航拍航模、小型户外作业无人机的整机装配场景，作为整台飞行器的核心承载基体，承担着固定动力单元、飞控模块、电池组件、任务载荷的核心作用，同时需要承接飞行过程中产生的气动载荷、机动惯性力与起降冲击载荷，保障整机结构在复杂飞行工况下的刚度与稳定性。

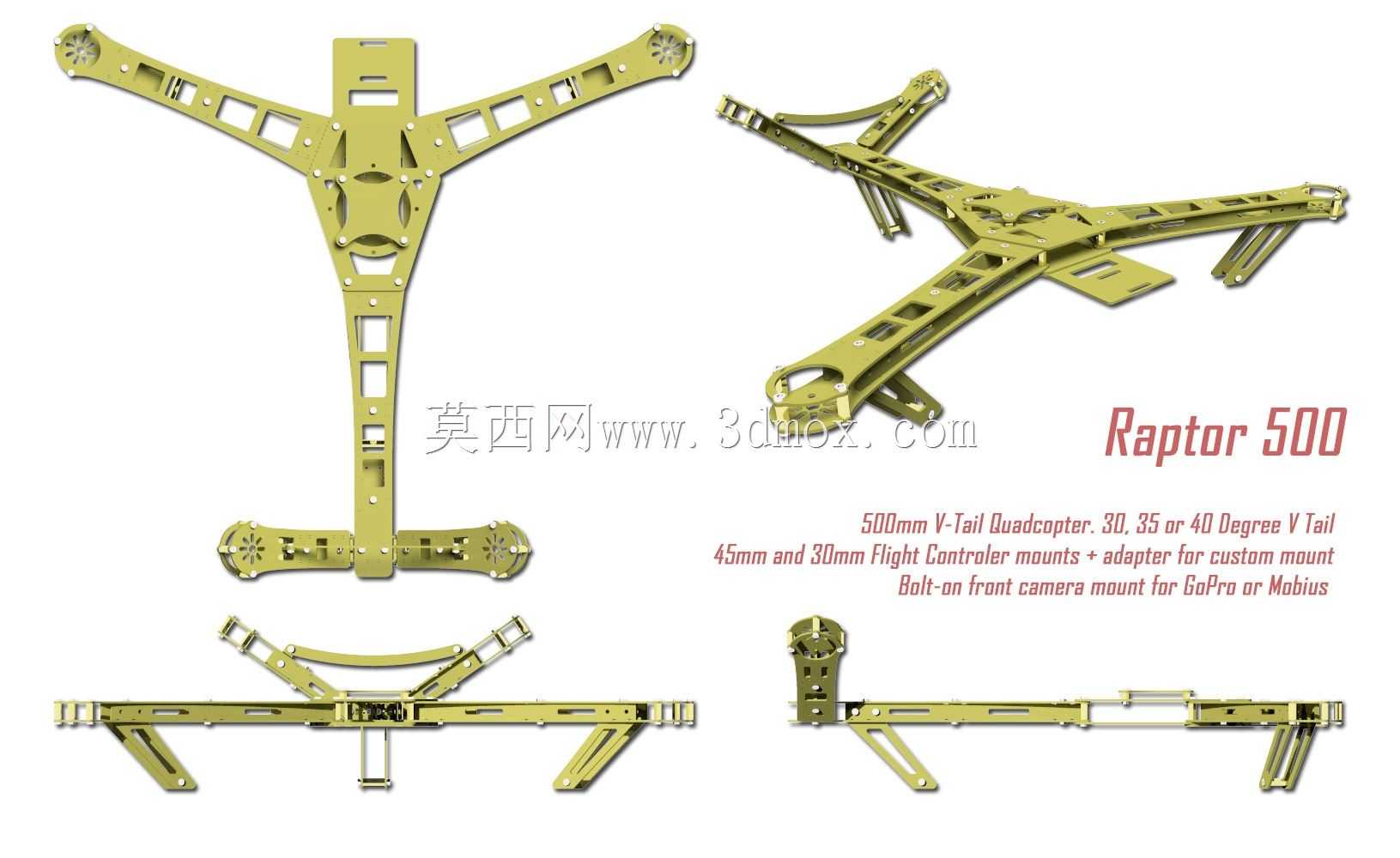

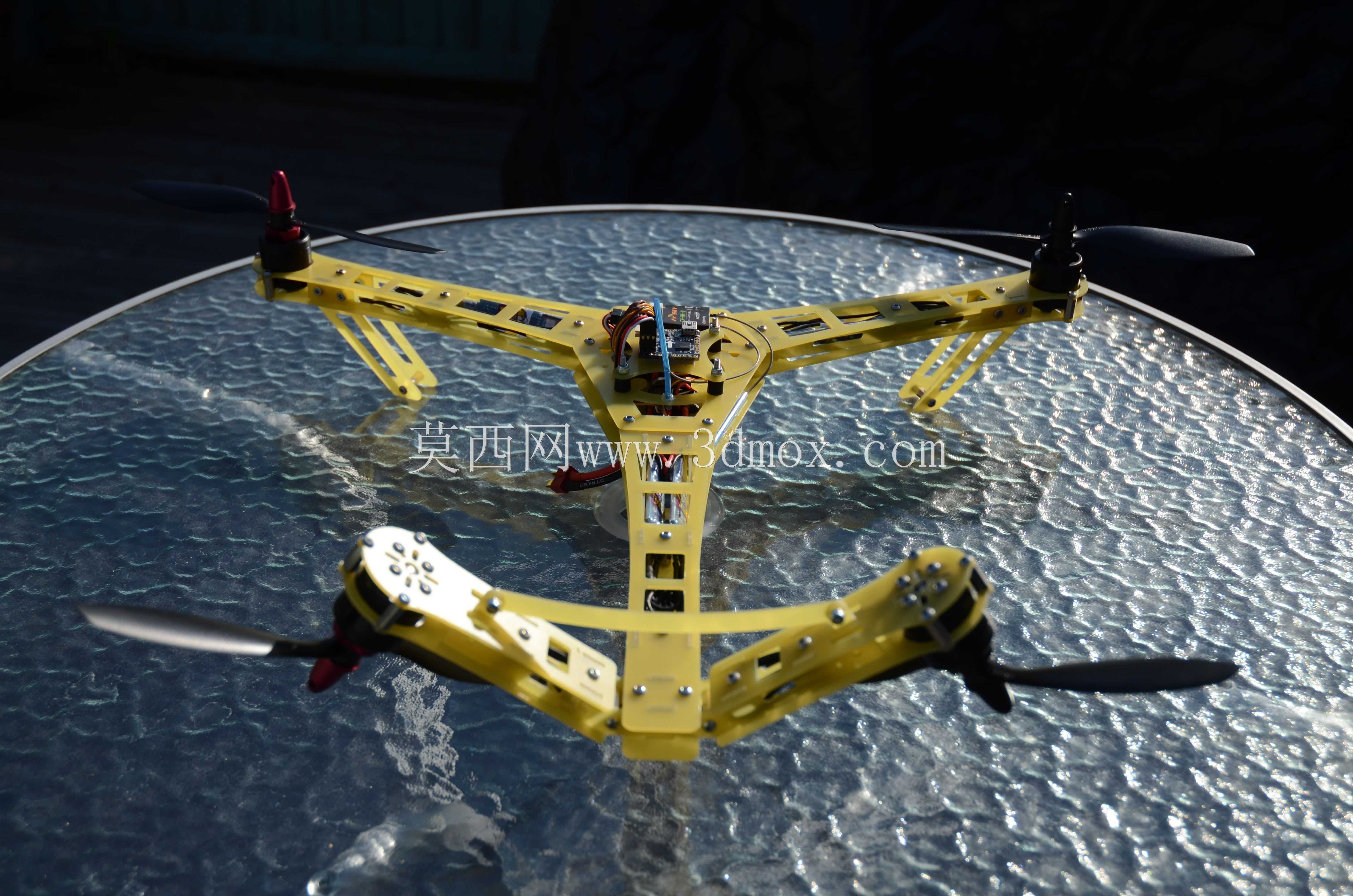

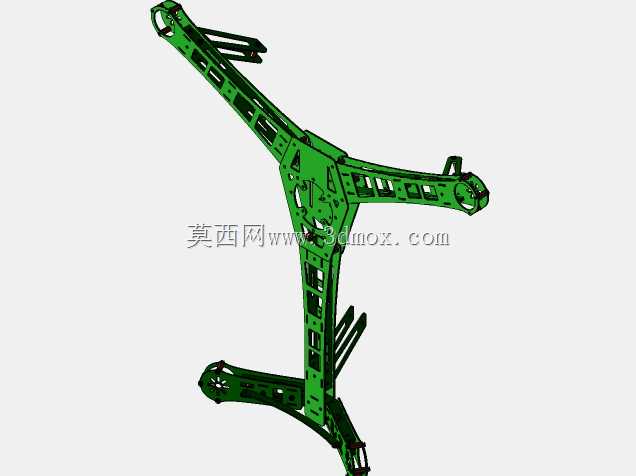

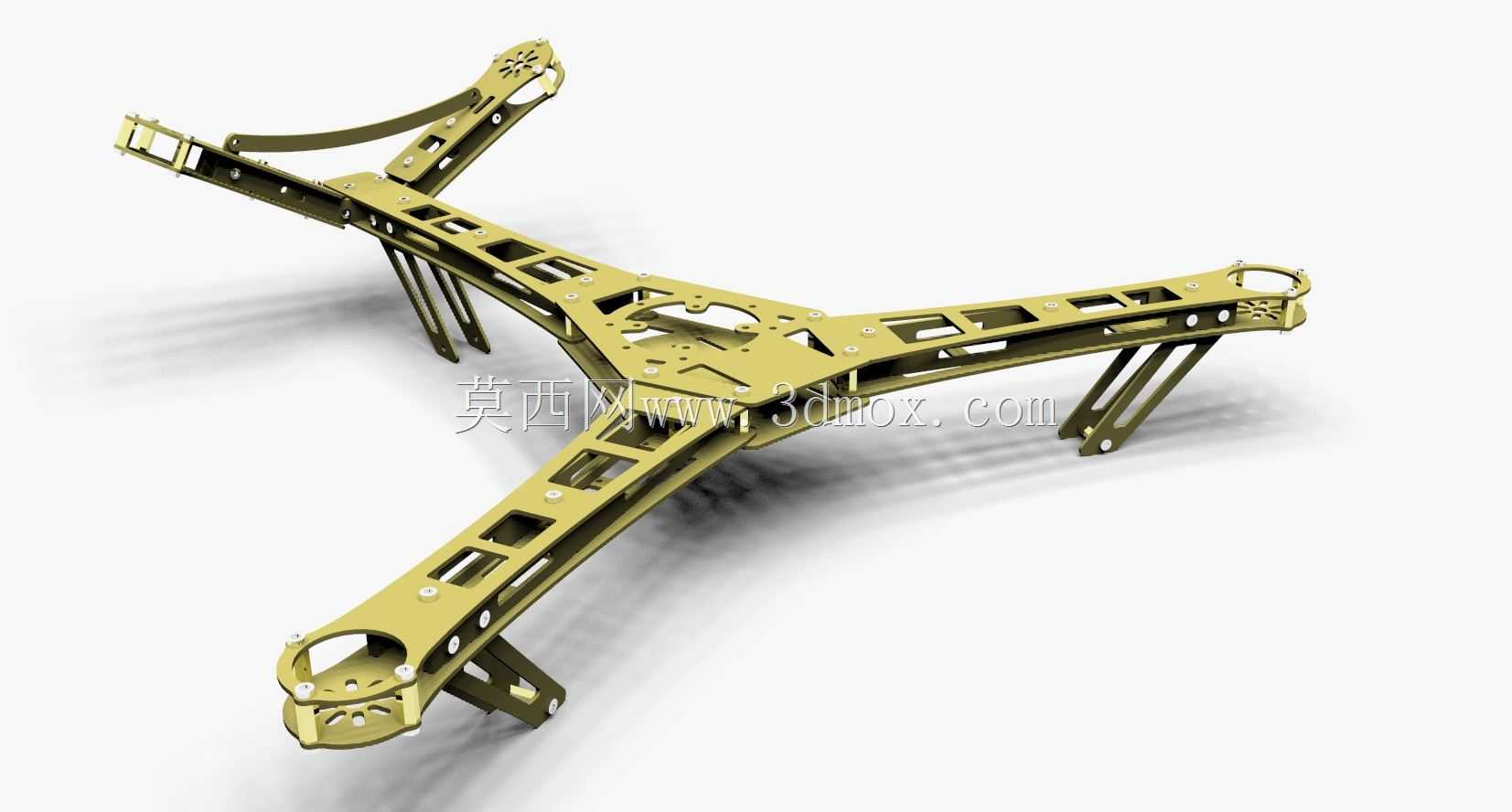

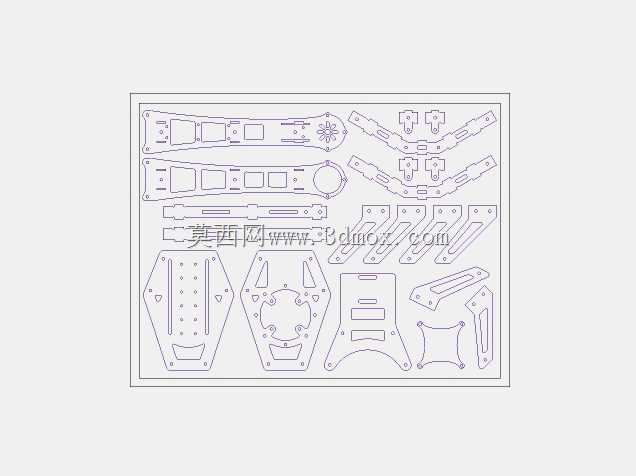

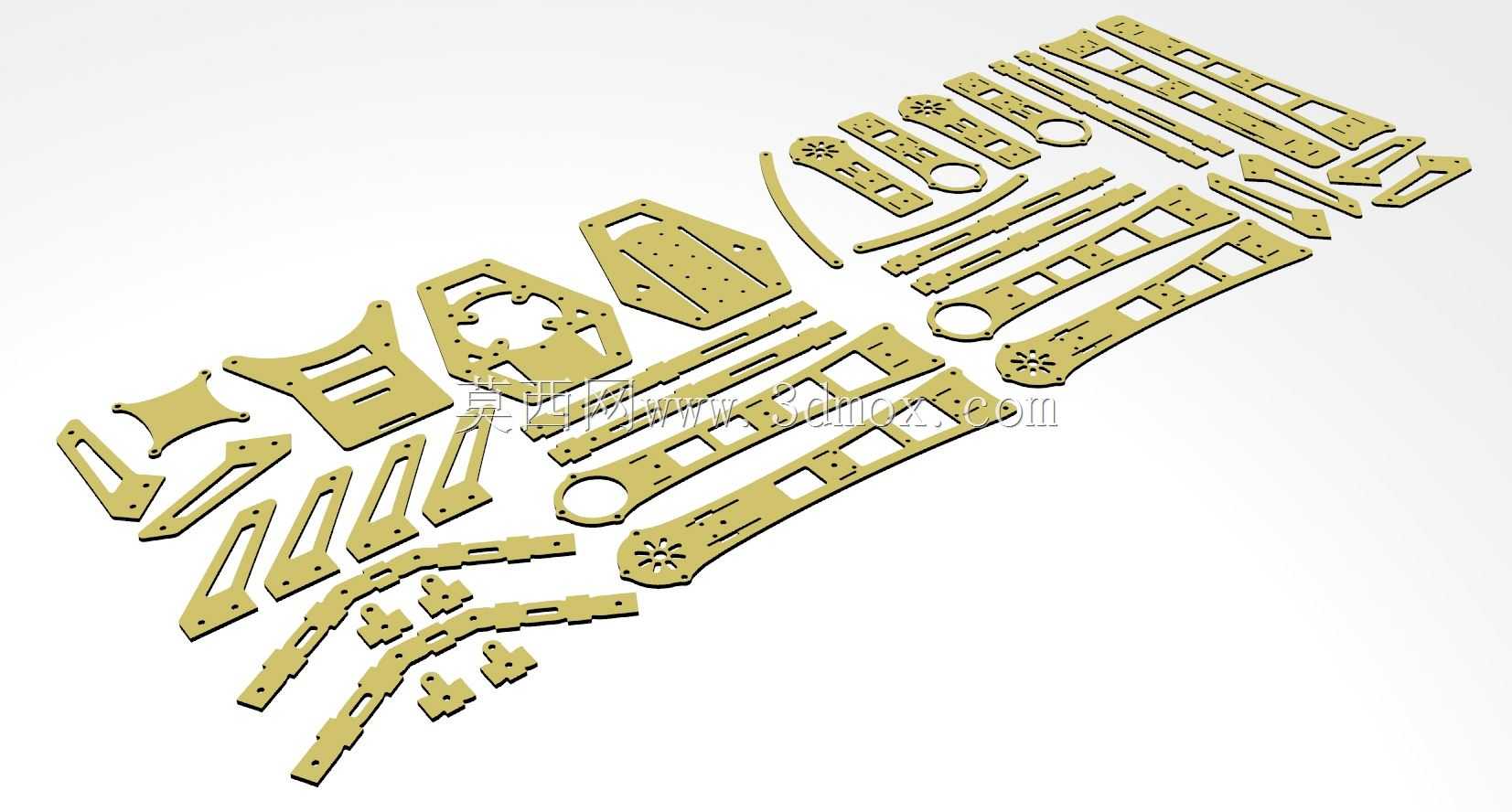

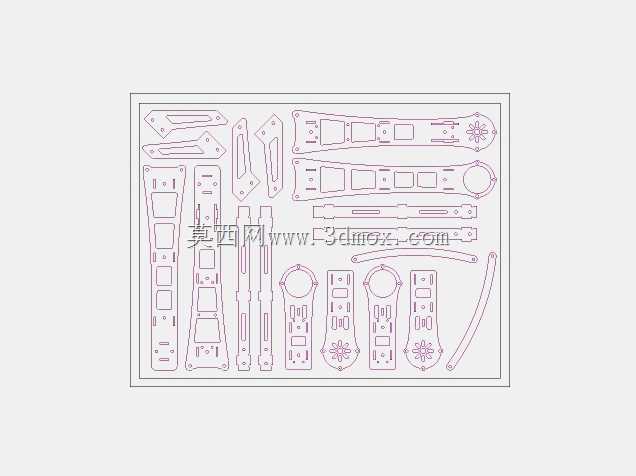

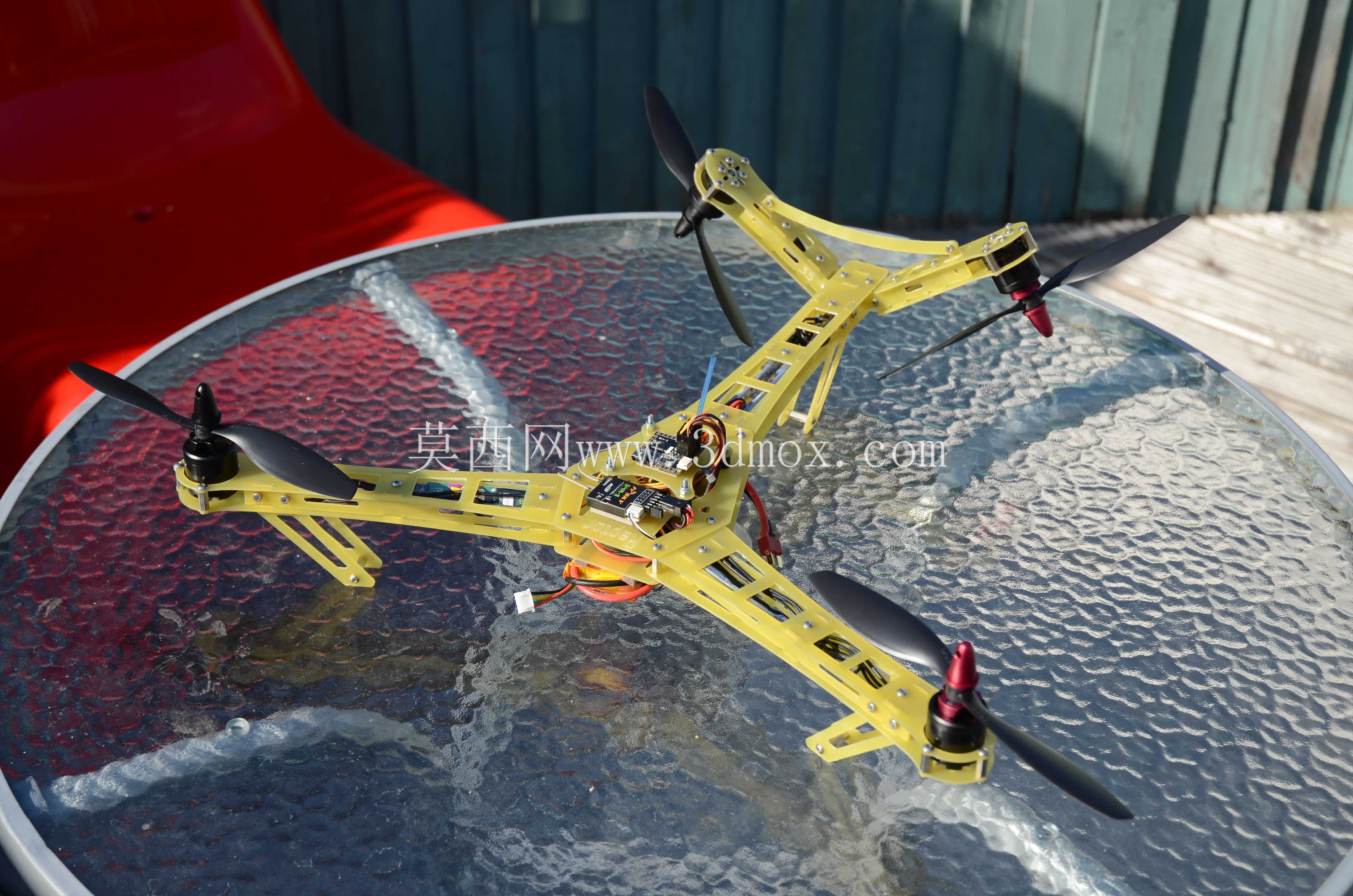

设计过程中优先兼顾结构减重与力学性能平衡，整体采用类Y型延展的三臂主承载布局，搭配尾部V型垂尾支撑结构，区别于传统十字型、X型四旋翼机架的对称臂展设计，该布局通过调整尾部机臂的上反角度形成垂直尾翼效应，在前飞过程中可借助垂尾的气动稳定作用降低飞控系统的姿态修正频率，有效提升高速前飞状态下的航向稳定性，减少侧风干扰带来的姿态偏移。机架主体采用镂空式筋条结构设计，在主承力路径上保留连续的材料分布以保障抗弯抗扭性能，非承力区域做大面积镂空挖除处理，最大程度降低机架自身重量，提升整机推重比与续航表现。

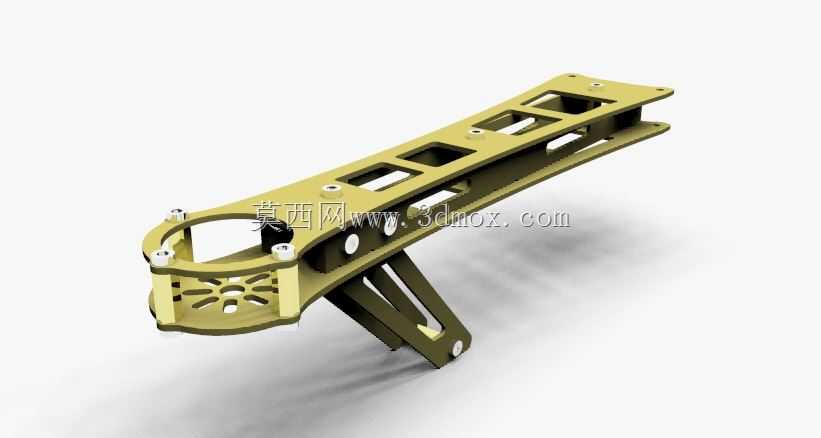

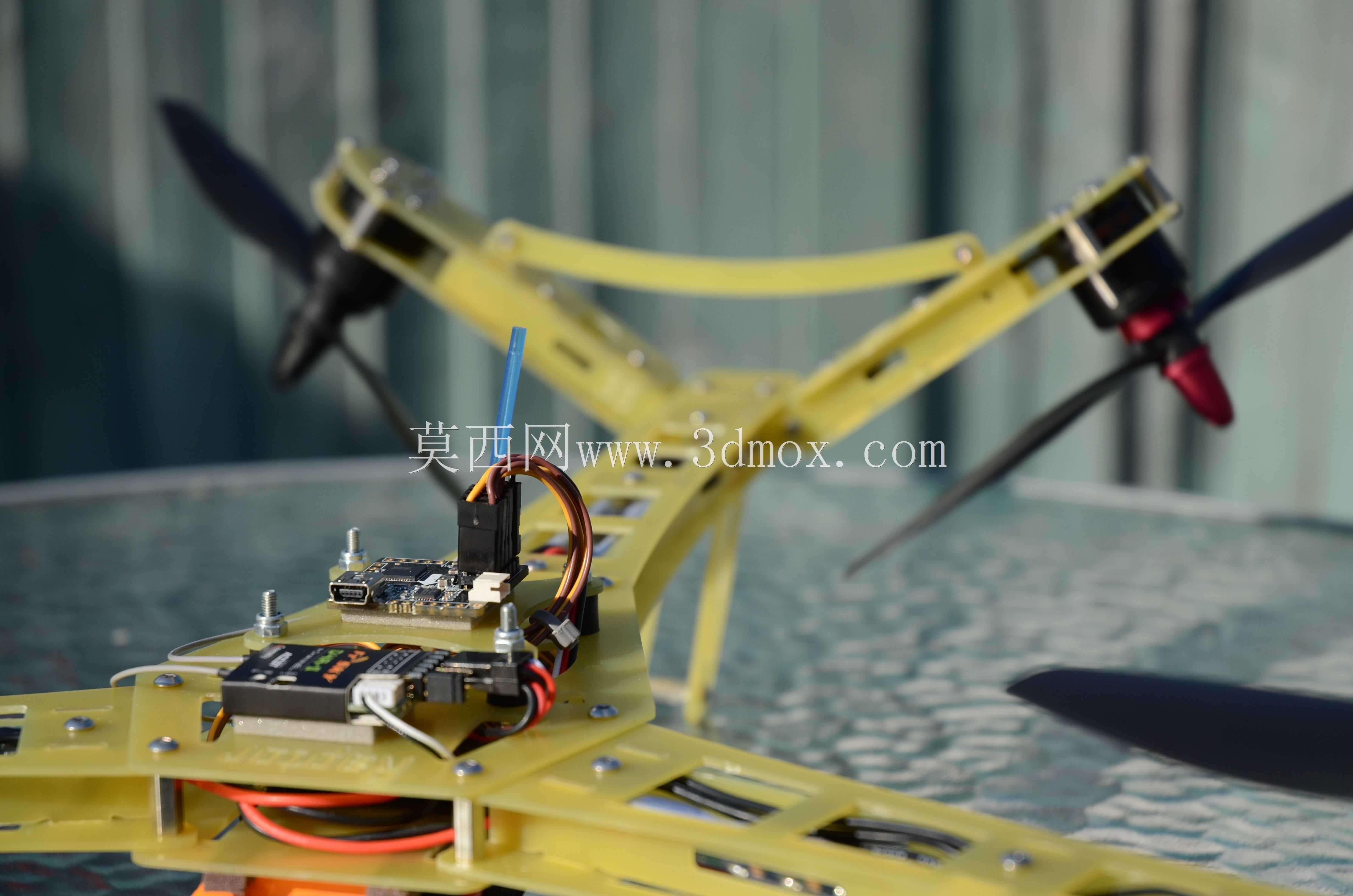

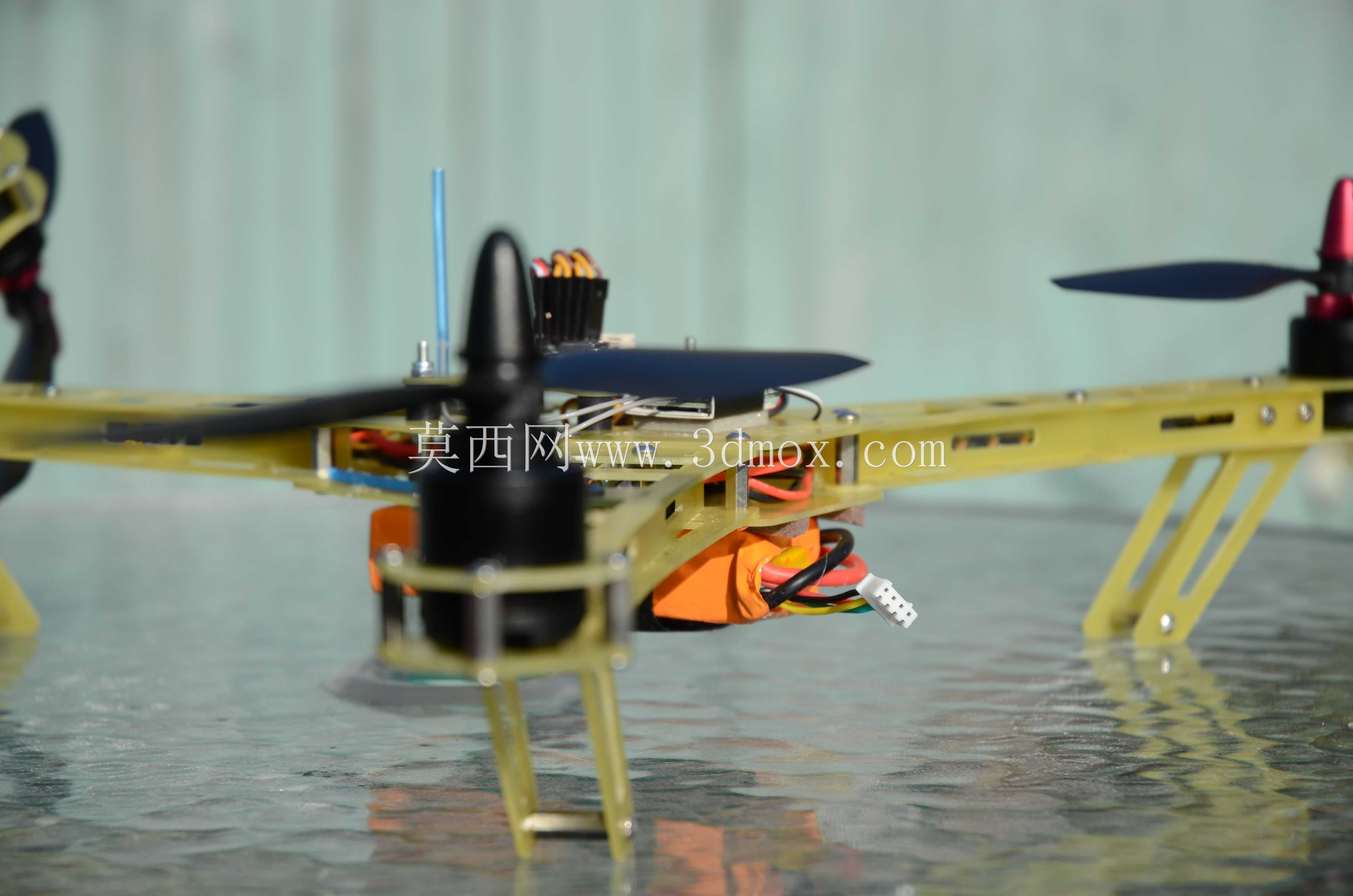

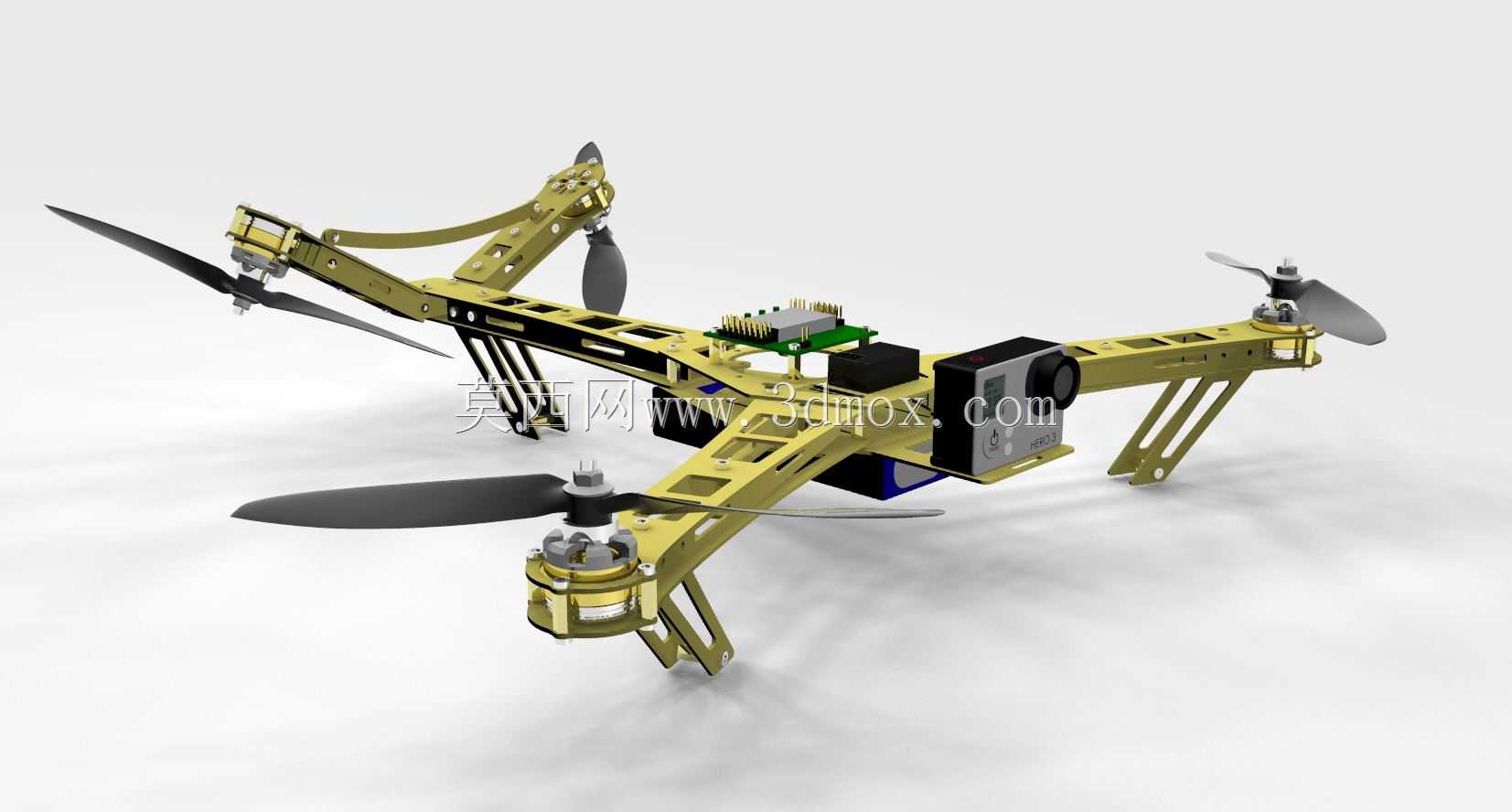

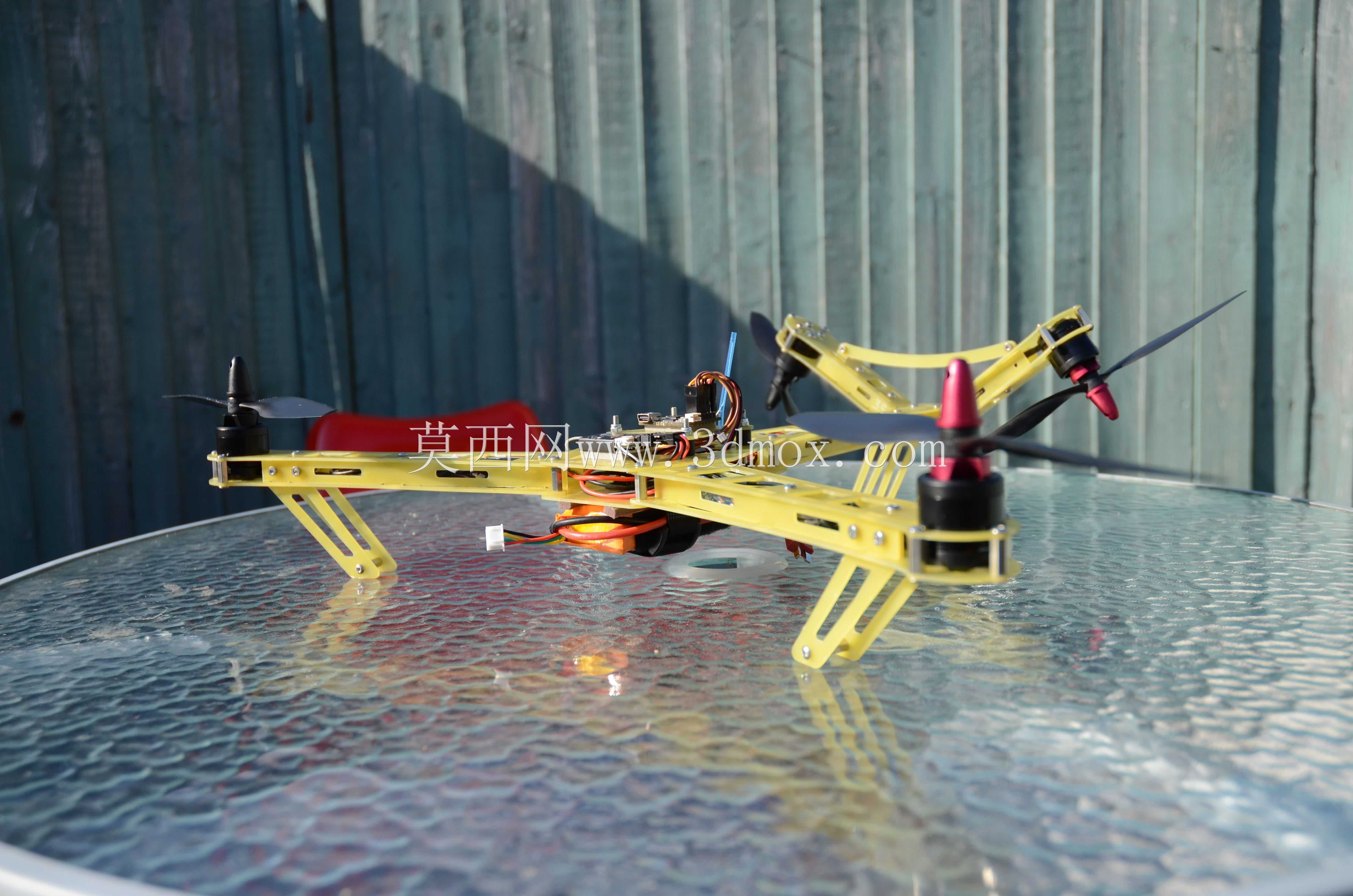

机架各机臂末端预留标准化的动力安装位，可适配常规22系列、23系列无刷电机的安装孔距，机臂内部预留走线槽空间，可将电调、电机的供电与信号线缆内嵌布置，避免飞行过程中线缆外露产生的气动阻力与勾挂风险。中心板区域做分层安装位设计，上下层可分别固定飞控板、电调、电池、图传模块等电子部件，安装孔位兼容主流飞控的标准安装孔距，无需额外打孔改装即可完成核心电子件的装配。起落架采用与机臂一体化的延伸支撑结构，向下形成足够的离地间隙，可保障搭载云台相机等任务载荷时，起降过程中载荷不会与地面发生磕碰，同时一体化起落架省去了额外的连接件装配环节，减少整机装配的零件数量，降低结构松动的风险。

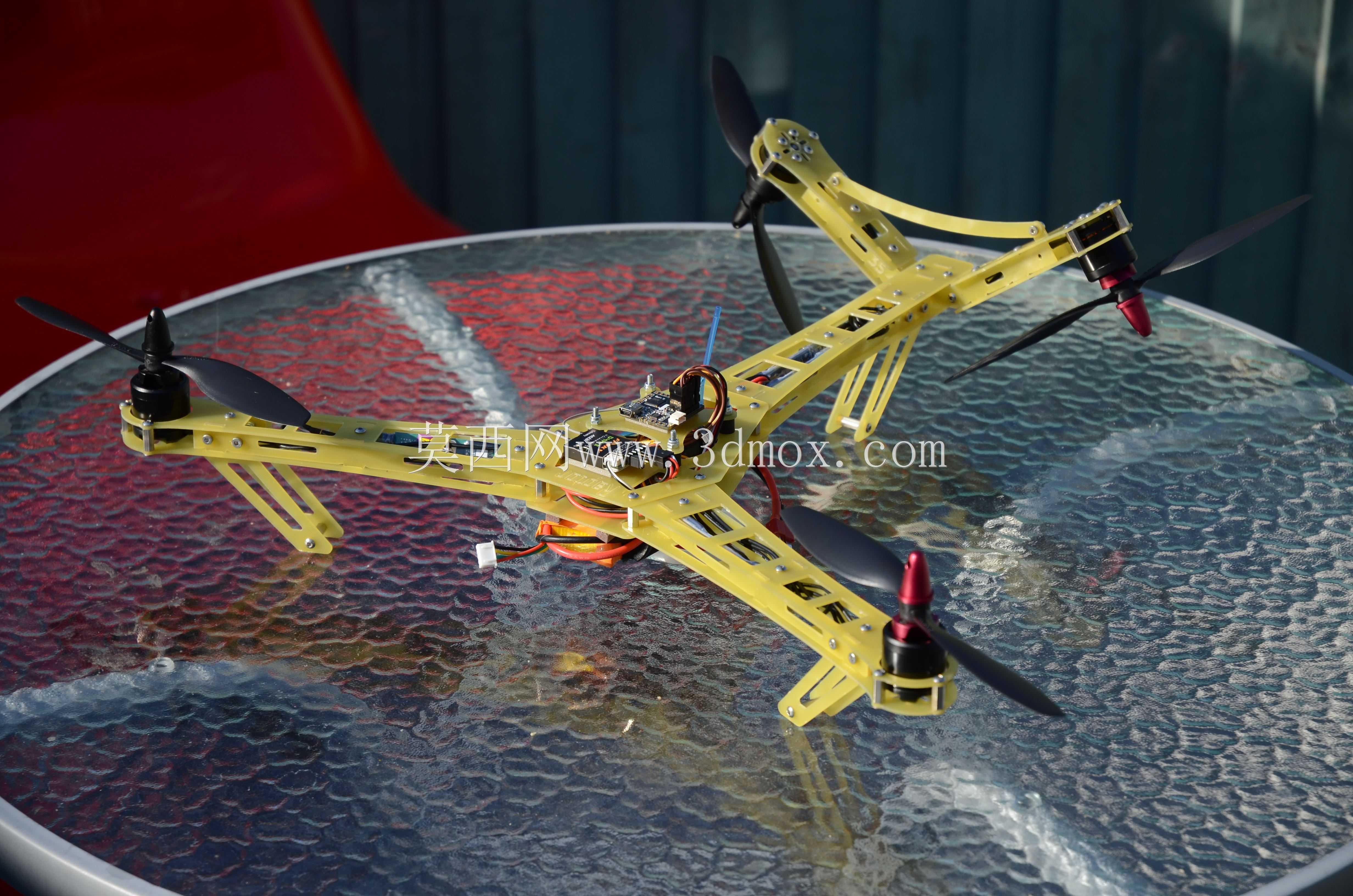

安装边界方面，机架整体臂展适配5-7寸螺旋桨的使用需求，机臂末端的电机安装座做了加厚处理，可抵消电机高速转动产生的振动传递，中心区域的电池安装位可适配2S-4S规格的航模锂电池，整体装配完成后可满足日常休闲飞行、入门级航拍、短距离航模竞速等多场景的使用需求，V尾布局的设计也让该机架在做特技机动动作时具备更灵活的航向响应特性，兼顾飞行稳定性与操控灵活性。
