1:1比例大型风力涡轮机整机结构设计

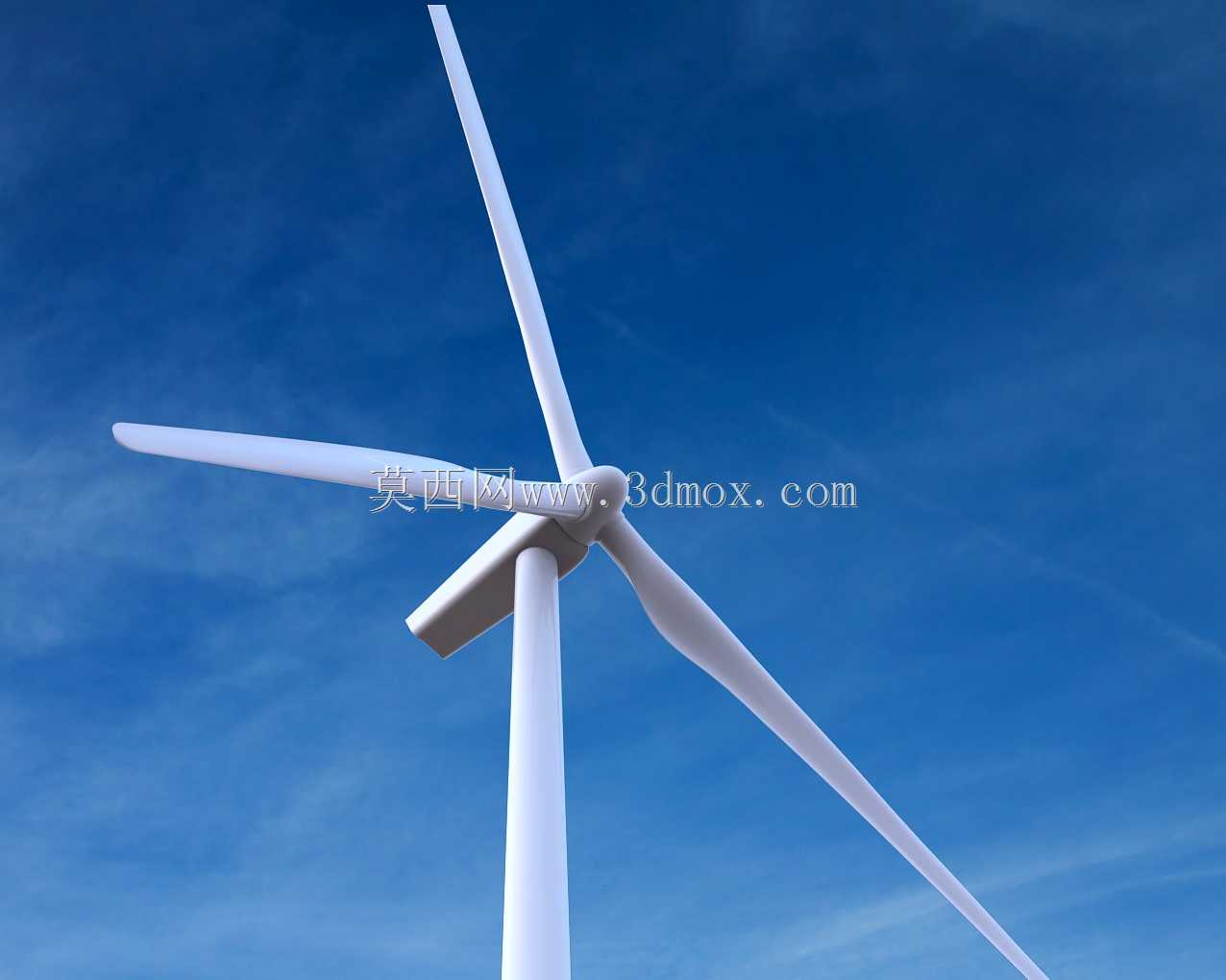

这款风力涡轮机模型还原了陆上大型并网型风电机组的核心结构，主要应用于平原、山地、沿海滩涂等风能资源富集区域的集中式风电场建设，承担将空气流动动能转化为可并网输送电能的核心功能，是当前新能源发电体系中装机规模增长最快的主力装备之一，能够为区域电网提供稳定的清洁电力供给，替代传统化石能源发电产能，助力能源结构低碳转型。在实际风场运行场景中，这类风力涡轮机通常布置在80至120米高度的塔筒顶端，充分捕获高空稳定风能资源，单台机组额定功率可达3至5兆瓦，能够覆盖数千户普通家庭的日常用电需求，同时具备低风速启动、变桨距调节、偏航对风等自适应运行能力，可适应不同风速、风向的复杂气象条件，在极端大风天气下还能自动顺桨停机，保障设备结构安全。从产品功能特性来看，该模型完整还原了风轮、机舱、塔筒三大核心总成的装配关系，其中风轮部分采用三叶片水平轴布局，是当前商用风电机组的主流构型，相比垂直轴机型具备更高的风能捕获效率，运行稳定性更强。叶片作为风轮的核心做功部件，单支叶片长度达50米，对应整机风轮扫风直径超过100米，设计过程中针对不同展向位置的气动载荷差异，匹配了多组专用翼型：叶根区域采用结构强度更高的厚翼型，承受叶片旋转带来的巨大弯矩与交变载荷；叶中区域采用升阻特性均衡的过渡翼型，平衡气动效率与结构载荷；叶尖区域采用低阻薄翼型，降低叶尖涡流损失，提升整体风能利用系数。在设计思路层面，该模型严格遵循气动性能与结构强度协同优化的原则，对每个叶片单元的弦长、扭转角沿展向的分布规律进行了精细化迭代，既保证叶片各个截面都能处于最佳攻角区间，最大化气动升力、降低阻力损失，又通过叶片单元动量理论完成了气动载荷的精准计算，为后续的结构强度校核、材料选型提供可靠的载荷输入，避免叶片在长期交变载荷下出现疲劳损伤。从安装边界与尺寸适配来看，50米级叶片对应的整机塔筒高度通常匹配100米左右的钢制锥筒结构，底部法兰直径约4.5米，需要浇筑深度超过20米的钢筋混凝土基础来承载整机数百吨的重量与风致倾覆力矩，机舱内部集成了主轴、齿轮箱、发电机、偏航系统、变桨系统等核心部件，整体吊装需要大吨位履带吊配合完成，安装场地需要预留足够的叶片拼装、设备转运作业空间，同时要与周边机组保持3至5倍风轮直径的间距，避免尾流干扰影响发电效率。
