高精度机械式百分表测量工具结构

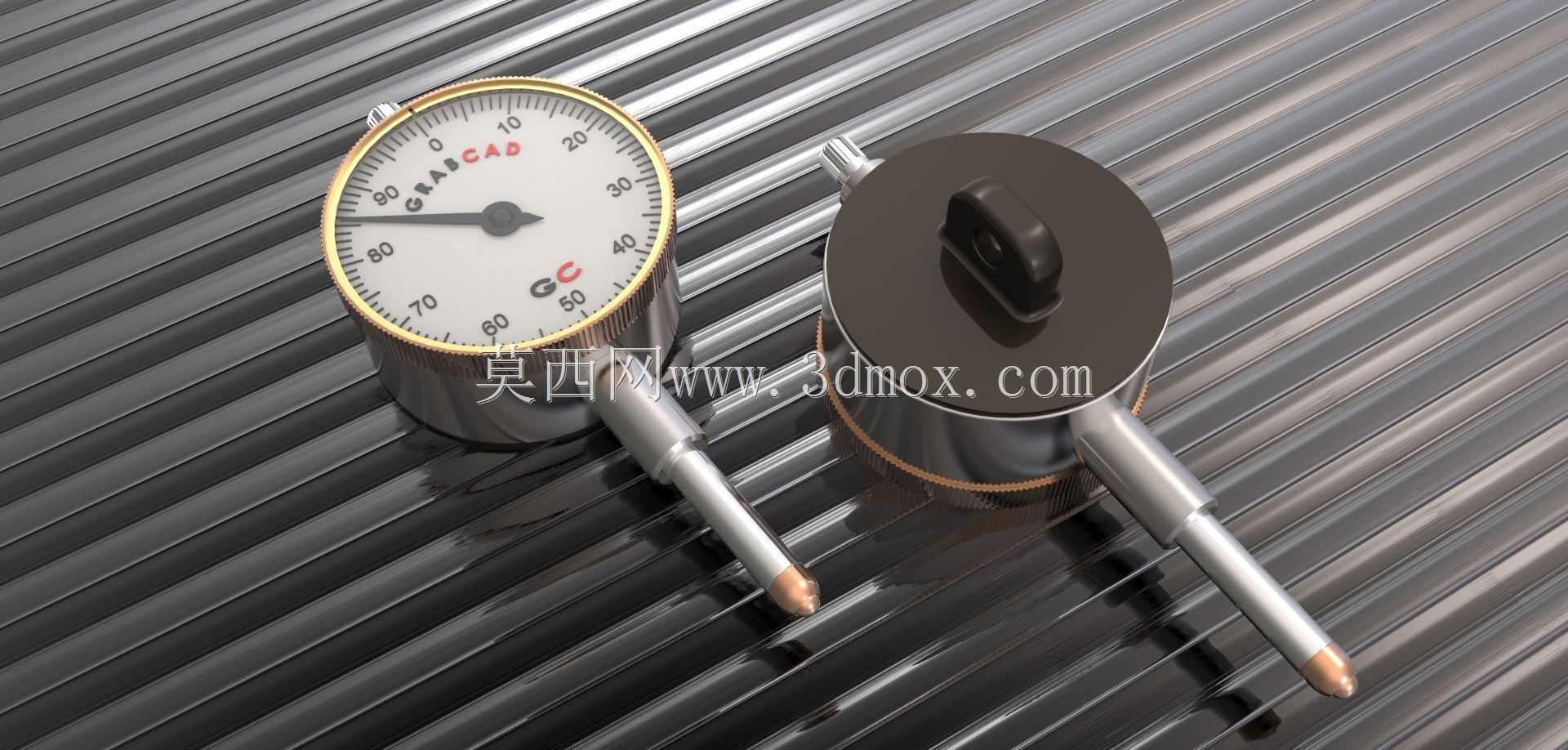

这款机械式百分表是机械加工、设备检修、装配调试场景中应用极为广泛的接触式长度测量器具，主要用于检测工件的形位公差、尺寸偏差，也可在设备安装过程中用于找正同轴度、平面度、跳动误差，在机加工工序检验、模具装配校验、精密设备维保等场景中都是一线技术人员不可或缺的测量工具。产品采用经典的齿轮传动结构设计，测杆的直线位移通过内部齿条与多级齿轮的传动放大，转化为表盘指针的回转运动，能够将微小的尺寸变化清晰呈现在刻度盘上，常规测量分辨率可达0.01mm，可满足绝大多数工业场景下的精密测量需求。整体结构分为测头、测杆、表体、表盘四个核心部分，测头采用硬质合金材质，具备优异的耐磨性能，长期接触被测工件也能保持测量精度稳定；测杆部分做了精密的导向结构设计，保证测杆伸缩过程无卡滞、无径向窜动，避免传动间隙带来的测量误差；表体采用金属壳体结构，具备良好的抗形变能力与防护性能，可适配车间复杂的作业环境，避免轻微磕碰、油污沾染影响内部传动结构的稳定性；表盘采用高对比度刻度设计，刻度线清晰均匀，配合可旋转的表圈，能够快速完成零点校准，读数直观便捷，降低操作人员的读数误差。在设计过程中，重点考量了传动结构的回程误差控制，通过齿轮副的精密啮合间隙调整，配合恒力测力弹簧，保证测头接触工件时的测量力稳定在合理区间，既不会因测力过大造成工件形变或测头磨损，也不会因测力过小导致接触不实产生测量偏差。从安装边界来看，表体的夹持部位采用行业通用的标准直径设计，可适配市面上绝大多数磁性表座、专用表架的夹持结构，无需额外定制转接件即可完成安装固定；测杆的伸缩行程覆盖常规百分表的标准测量范围，可满足不同厚度、不同形位偏差工件的测量需求，整体外形紧凑，既可以在开阔的加工工位上使用，也能够伸入部分狭窄的装配间隙中完成检测作业。在实际使用中，这类百分表既可以单独使用完成单点尺寸偏差检测，也可以多表组合使用，配合专用工装完成工件多个位置的同步偏差检测，比如轴类零件的径向跳动、端面跳动检测，平板类零件的平面度检测，设备导轨的直线度校验等场景，都能依靠稳定的传动结构提供可靠的测量数据，是精密制造领域保障加工精度、装配精度的基础测量器具。
