带第四轴联动的台式数控雕刻加工设备

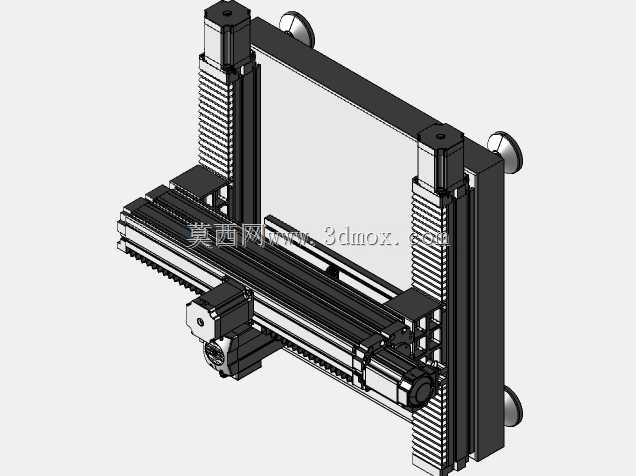

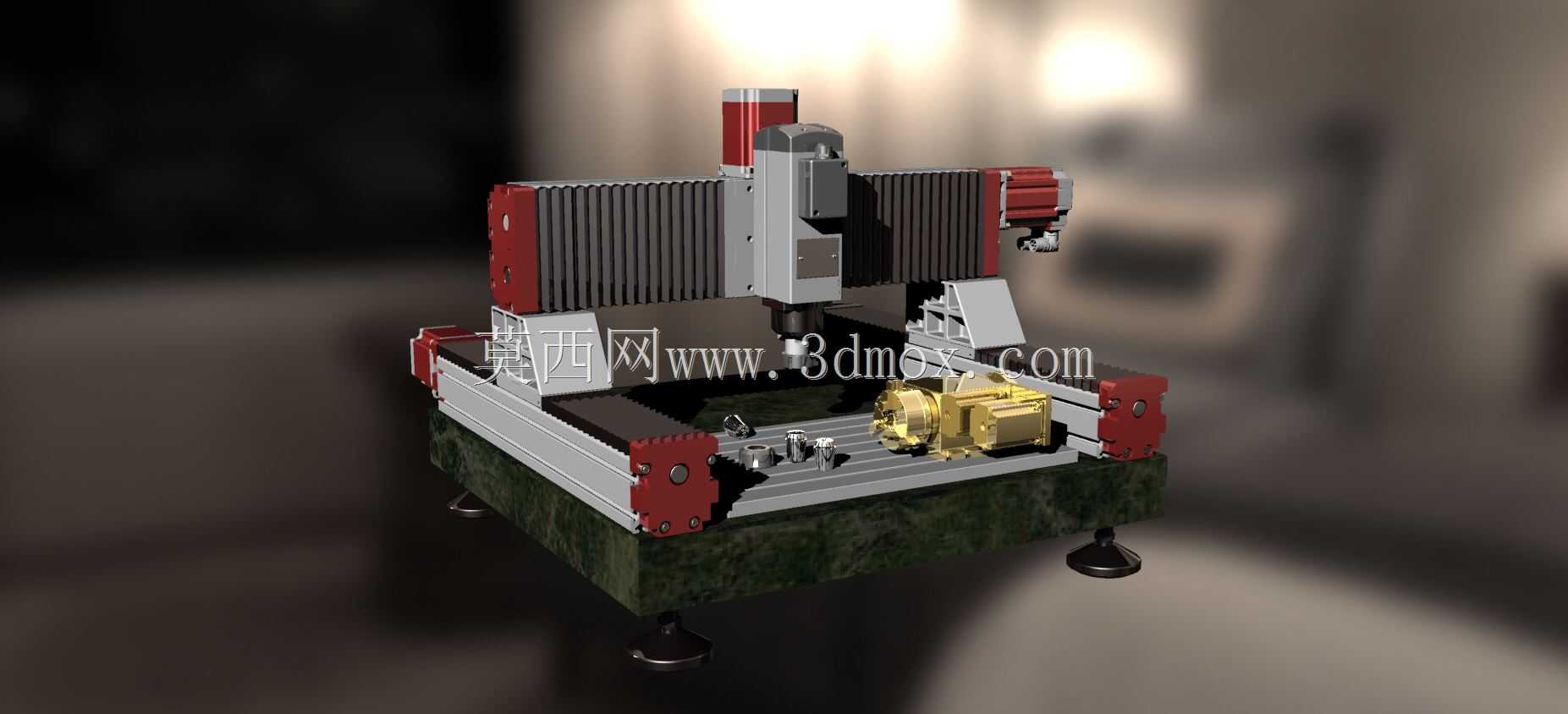

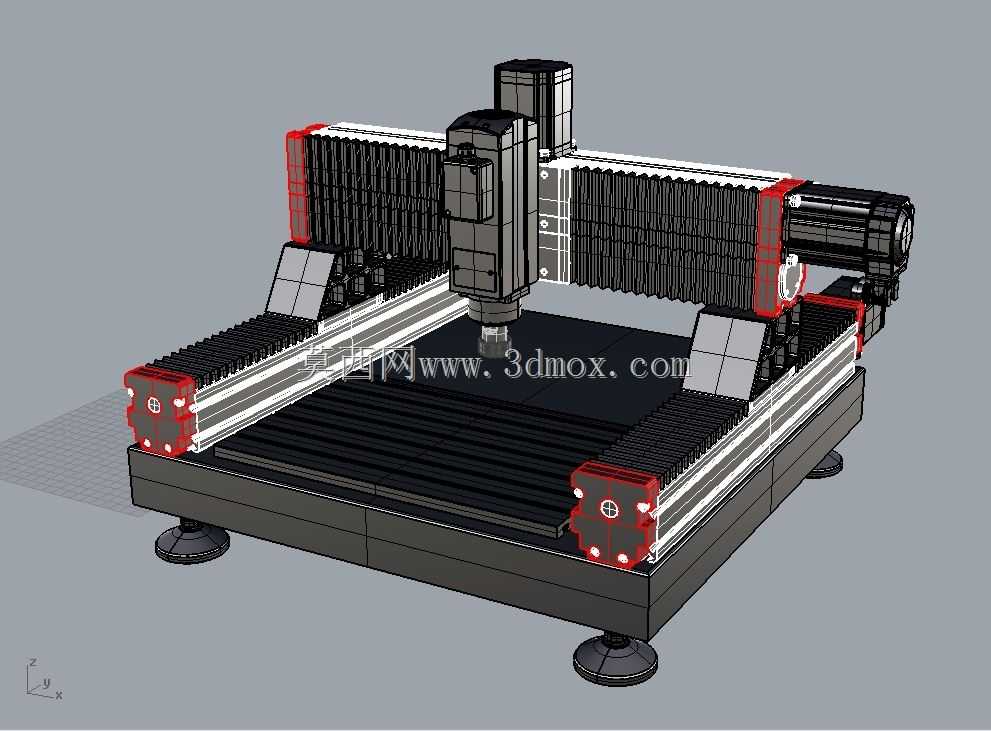

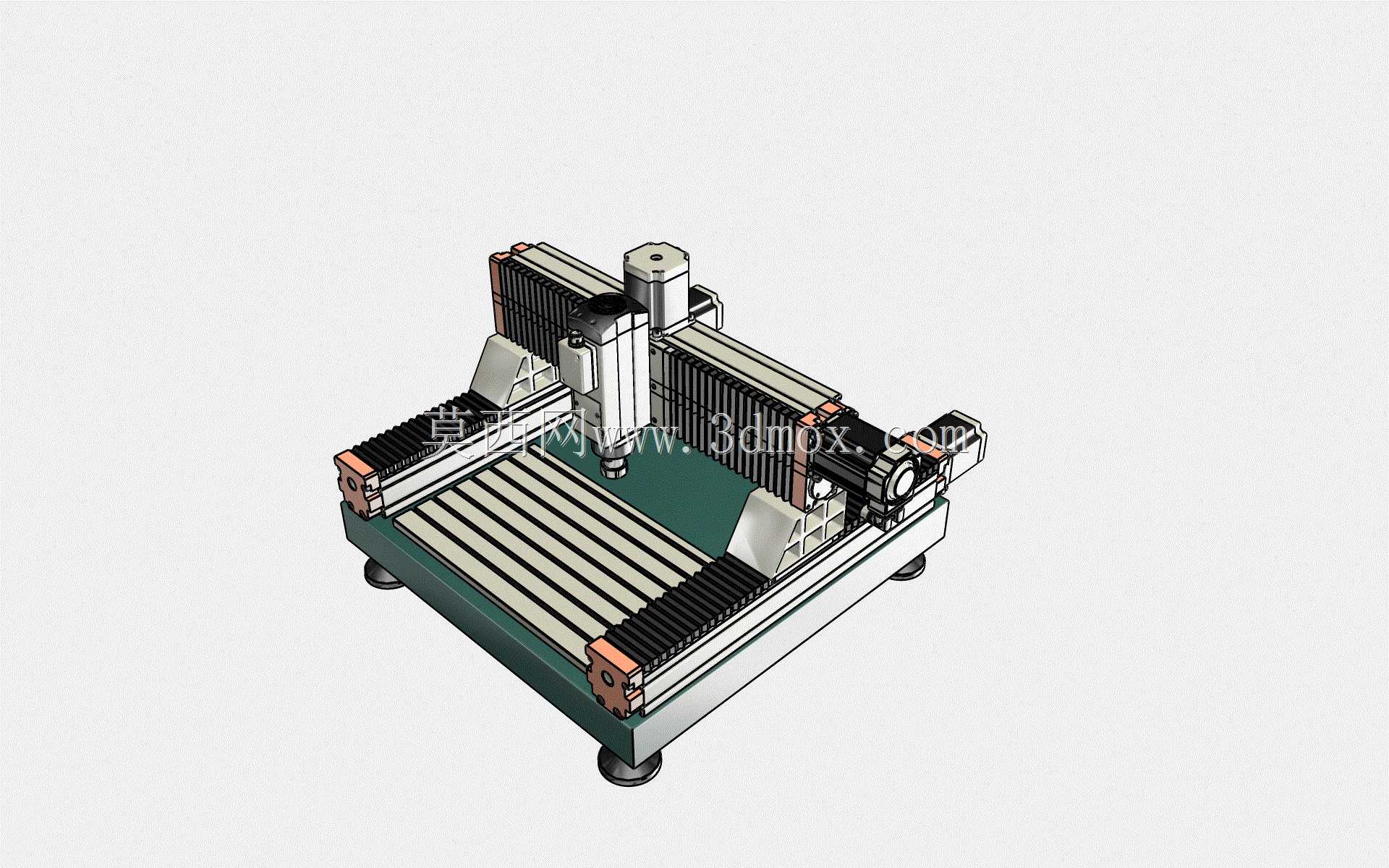

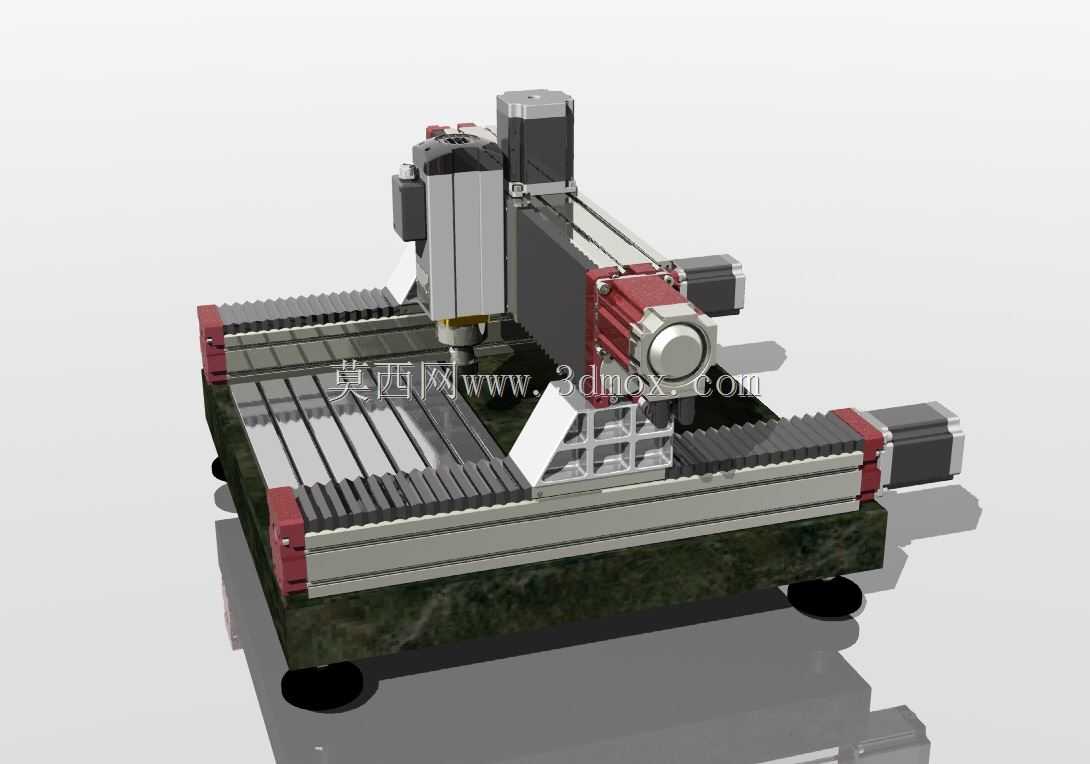

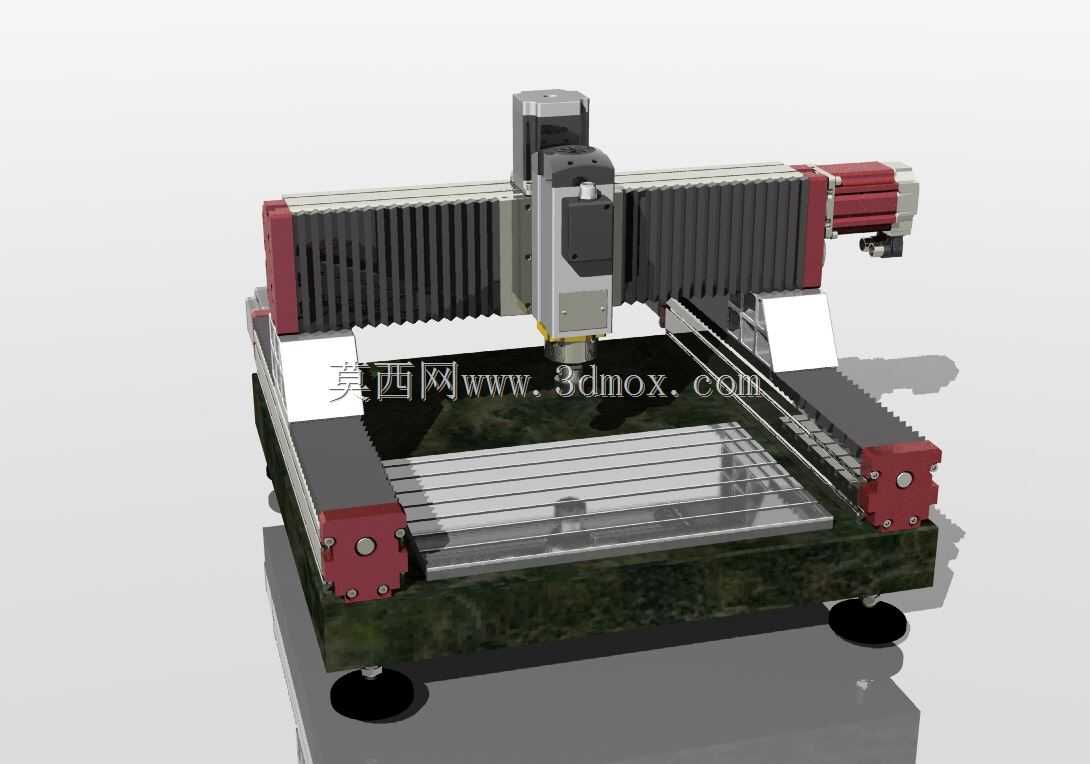

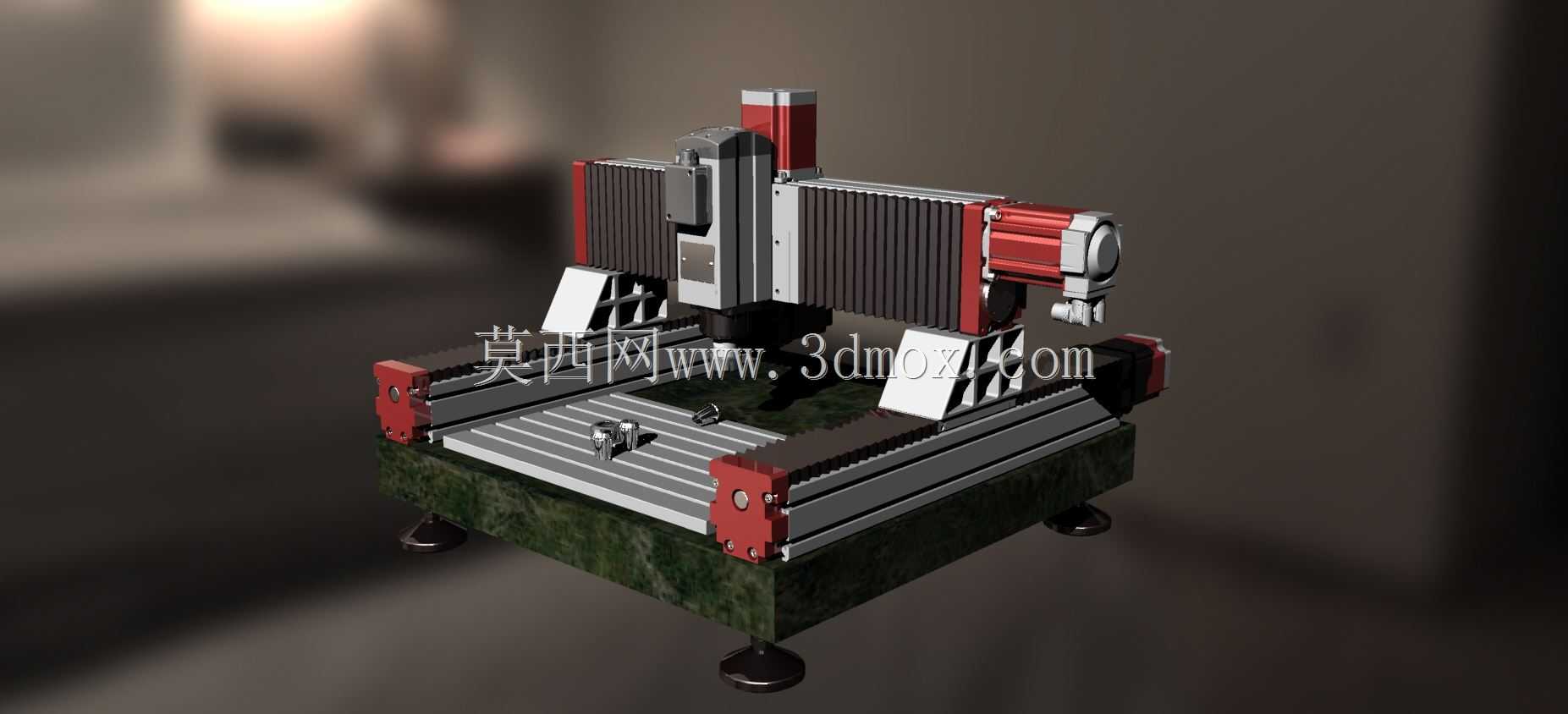

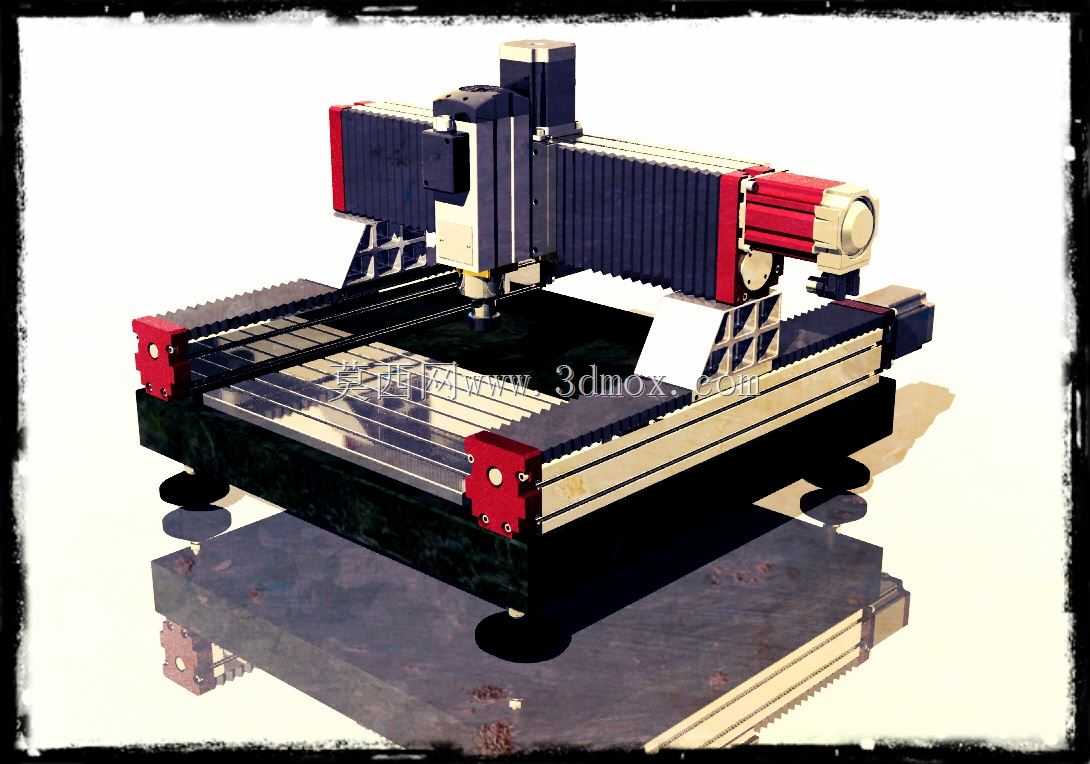

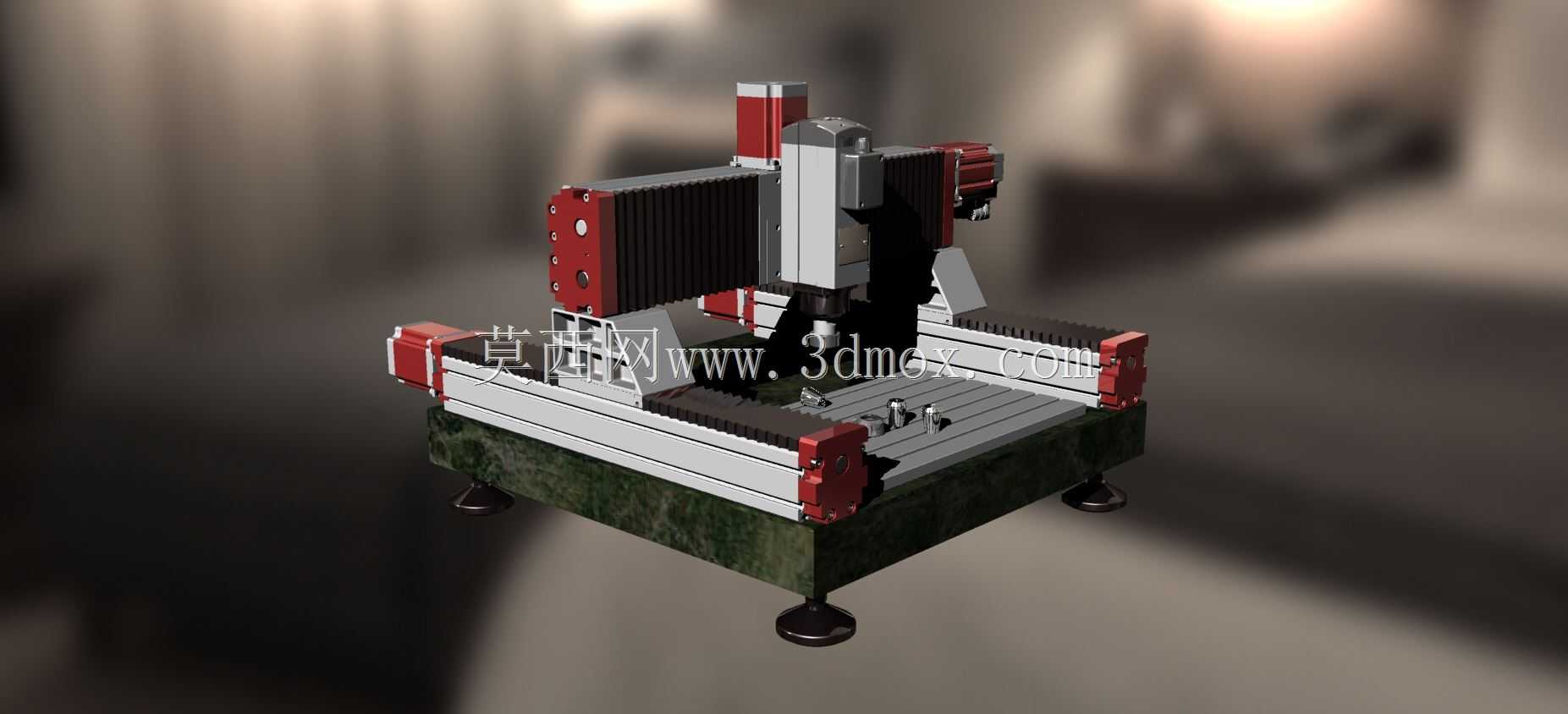

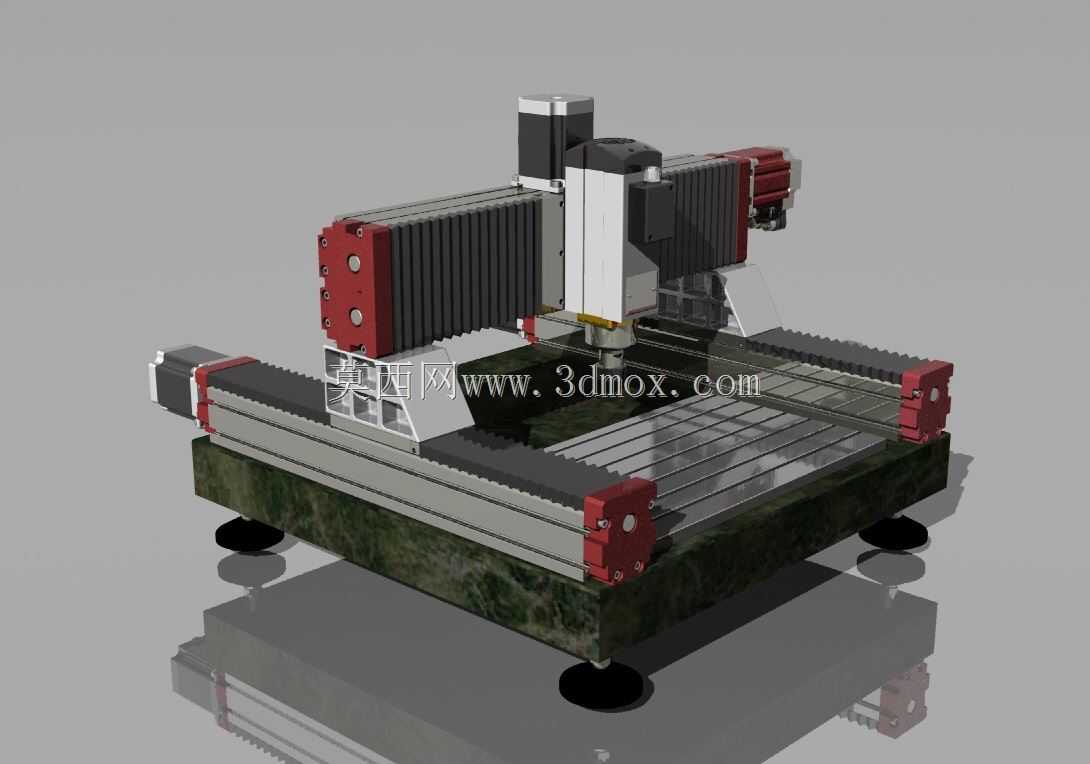

这款带第四轴的数控加工设备，主要面向小型精密加工场景，可适配广告标识制作、小型五金零件加工、工艺礼品雕刻、模具精雕等多个细分领域的加工需求，能够在一次装夹的前提下完成平面、曲面以及回转类结构的复合加工，有效减少多次装夹带来的定位误差，提升小批量多品种加工的生产效率。设备整体采用龙门式动梁结构设计，床身选用高稳定性的大理石材质作为基座，能够有效吸收加工过程中产生的振动，保障高速切削状态下的加工精度，避免长时间运行后床身形变带来的精度衰减。X、Y、Z三个直线轴均采用高精度直线导轨搭配滚珠丝杠的传动组合，配合伺服驱动系统实现平滑的进给运动，可满足不同材质切削的进给刚性需求。加装的第四轴为回转分度轴，搭配三爪自定心卡盘装夹工件，可实现工件的周向回转分度与联动进给，能够完成圆柱面雕刻、径向孔加工、螺旋槽切削等常规三轴设备无法实现的加工工序，拓展了设备的加工覆盖范围。设备的主轴采用高速风冷电主轴，可实现宽范围的无级变速，能够适配不同材质的加工参数需求，无论是软质的亚克力、木材、塑胶材料，还是铝、铜等软质金属，或是硬度较高的人造石材、碳纤维板材，都能匹配对应的切削参数完成加工。从安装边界来看，设备整体占地尺寸紧凑，工作台面的有效加工行程为600x375x100mm，第四轴卡盘中心高度为50mm，无需大型工业厂房的地基配套，普通的加工车间、个体加工门店甚至小型工作室都可以完成安装部署，对安装场地的承重、空间要求较低。在设计思路上，这款设备优先平衡了加工刚性、功能拓展性与使用成本，将第四轴的安装位置与龙门运动行程做了精准的干涉校核，确保第四轴加装后不会影响原有三轴的有效加工范围，同时走线、防护结构都做了配套设计，导轨部位配备风琴式防护罩，能够阻挡加工过程中产生的切屑、粉尘进入传动部件，延长设备的维护周期与使用寿命。设备的操作逻辑兼容常规数控加工设备的编程习惯，操作人员无需额外学习复杂的专属操作体系，即可快速上手完成四轴加工程序的编写与调试，对于小微加工主体来说，能够以较低的成本获得多轴加工能力，承接更多类型的加工订单，提升自身的业务适配范围。
