便携式木工仿形车床结构设计

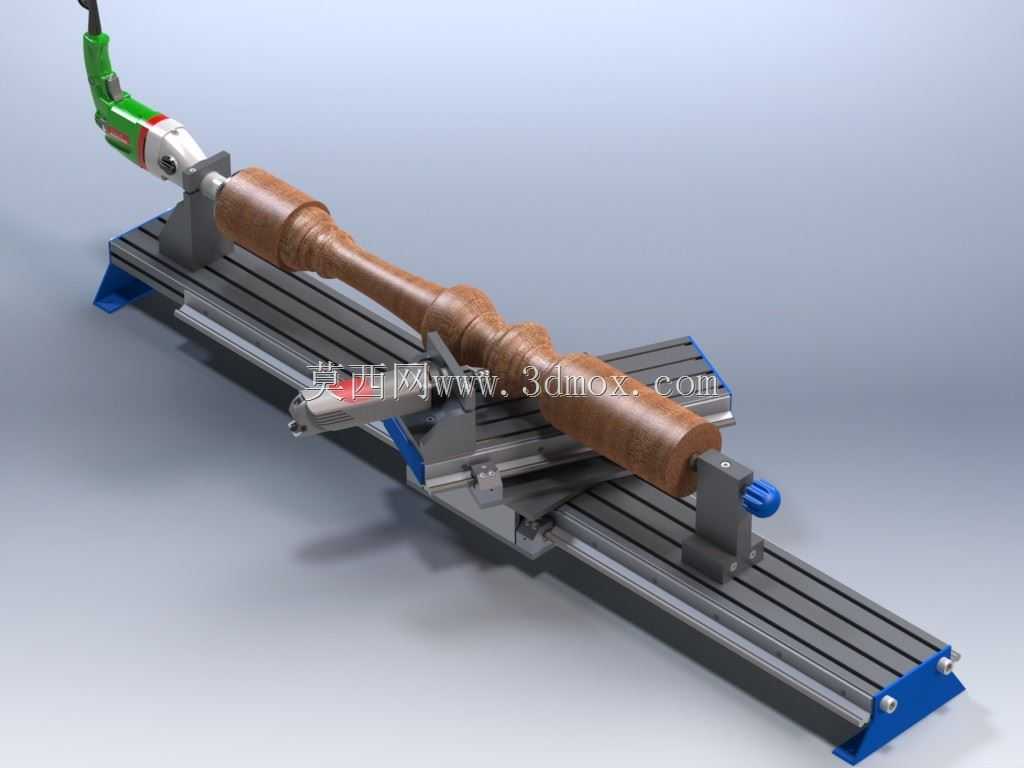

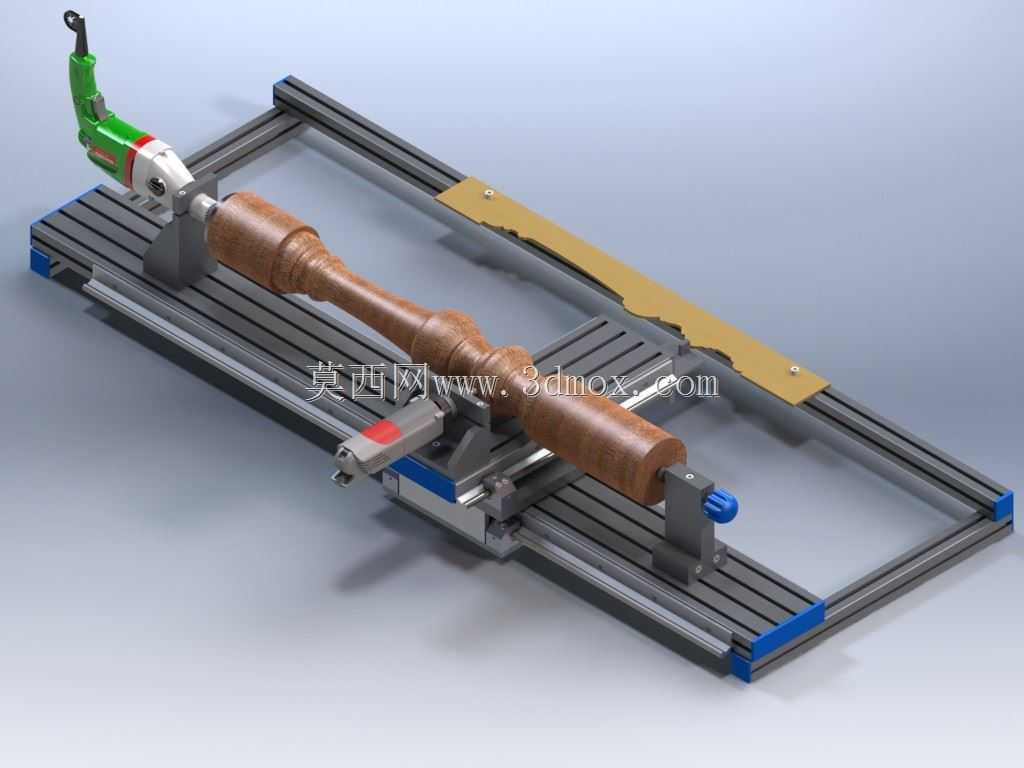

这款小型木工仿形加工设备，主要面向个体木工从业者、手工木艺爱好者以及小型木作工坊的日常加工场景，可完成楼梯立柱、家具木腿、工艺木柄、装饰旋木件等回转类木质零件的仿形车削作业，能够替代传统全手动木旋车床的重复仿形工作，大幅降低异形回转木件的加工门槛，无需操作者掌握熟练的手动车削技巧，即可快速复刻出与靠模板轮廓一致的木质工件。设备整体采用工业铝型材搭建拼接式机架，整体结构轻量化的同时保证了机架的刚性与直线度，机架整体长宽尺寸控制在1.2米与0.4米的边界范围内，可直接放置在常规工作台面上使用，无需做专门的地基固定，也可根据加工需求快速拆装转移，适配流动加工、上门作业等非固定场地的使用需求。设备的驱动端采用通用手持角磨机改装作为旋转动力源，通过定制连接座固定在机架的主轴端，带动装夹在两端顶针之间的木质工件做回转运动，顶针尾座配备可快速锁紧的调节结构，可适配长度在1米以内、直径150毫米以内的各类木质坯料装夹，装夹过程无需额外专用工具，扳动锁紧手柄即可完成工件的固定与拆卸。设备的仿形进给机构采用双直线导轨做滑动支撑，刀架组件可沿导轨方向做平稳的轴向进给，刀架上集成了与靠模板贴合的仿形导轮，加工时导轮沿预先制作好的轮廓靠模滑动，即可带动车刀同步走刀，一次性车削出与靠模轮廓完全一致的工件外形，靠模板采用快压结构固定在机架侧方，可根据加工需求快速更换不同轮廓的靠模，切换加工工件款式的过程无需复杂调试。进给刀架上配备了可调节的刀座结构，可根据不同木质材料的硬度调整车刀的伸出量与进给角度，保证车削过程的切削稳定性，避免出现啃刀、振纹等加工缺陷。设备整体的安装边界预留了充足的操作空间，两端的动力端与尾座端均设置了防护结构，避免加工过程中木屑飞溅影响操作安全，机架底部预留了排屑间隙，加工产生的木屑可直接从间隙落下，不会在导轨面上堆积影响滑动顺畅度。这款设备在设计时充分兼顾了加工精度、使用成本与便携性，全部采用标准化的工业配件拼接组装，后期维护更换配件十分便捷，既可以满足小批量木构件的生产加工需求，也适合木艺爱好者做个性化旋木作品的创作使用。
