精密手动微型钻孔工具结构设计

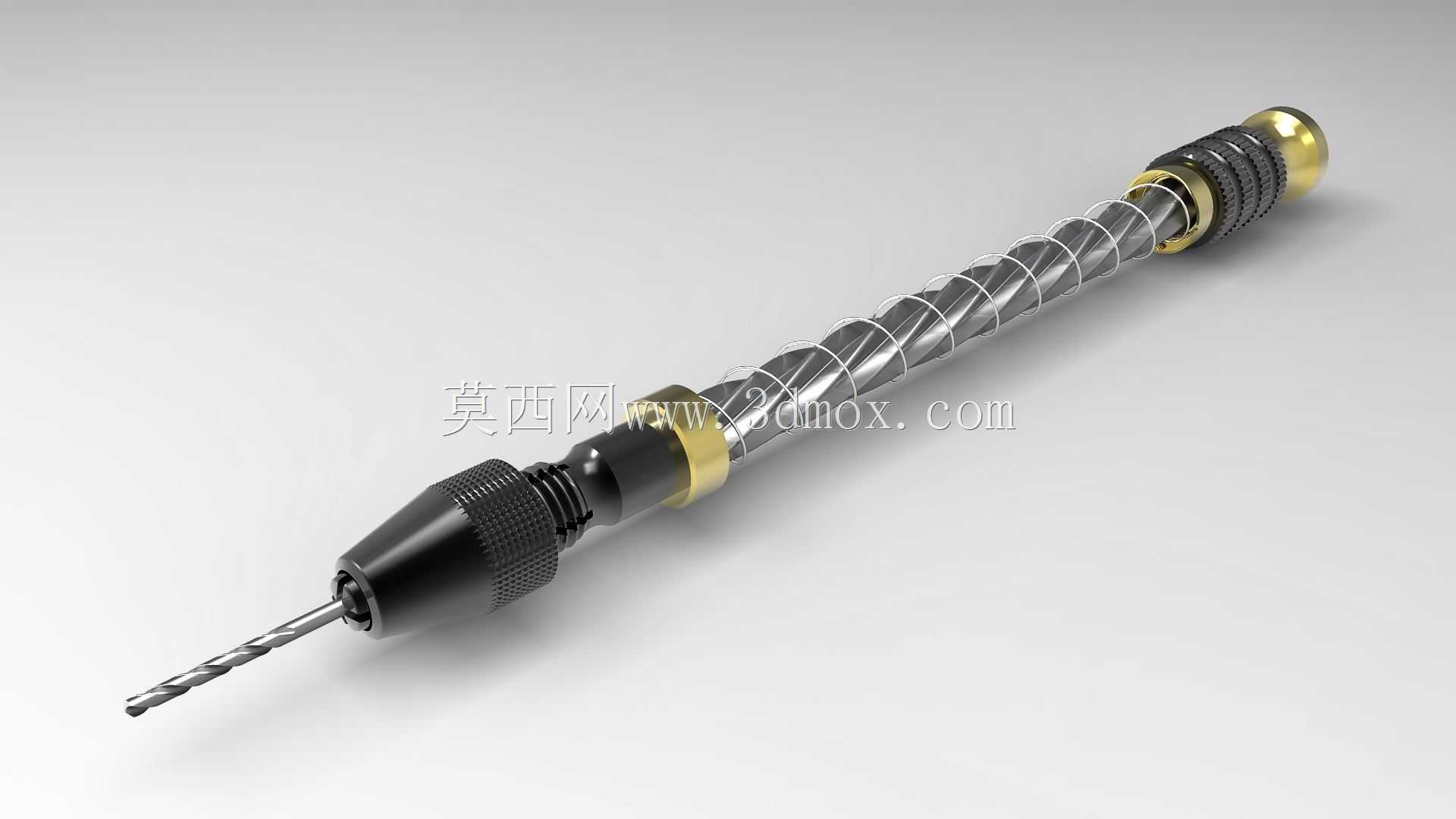

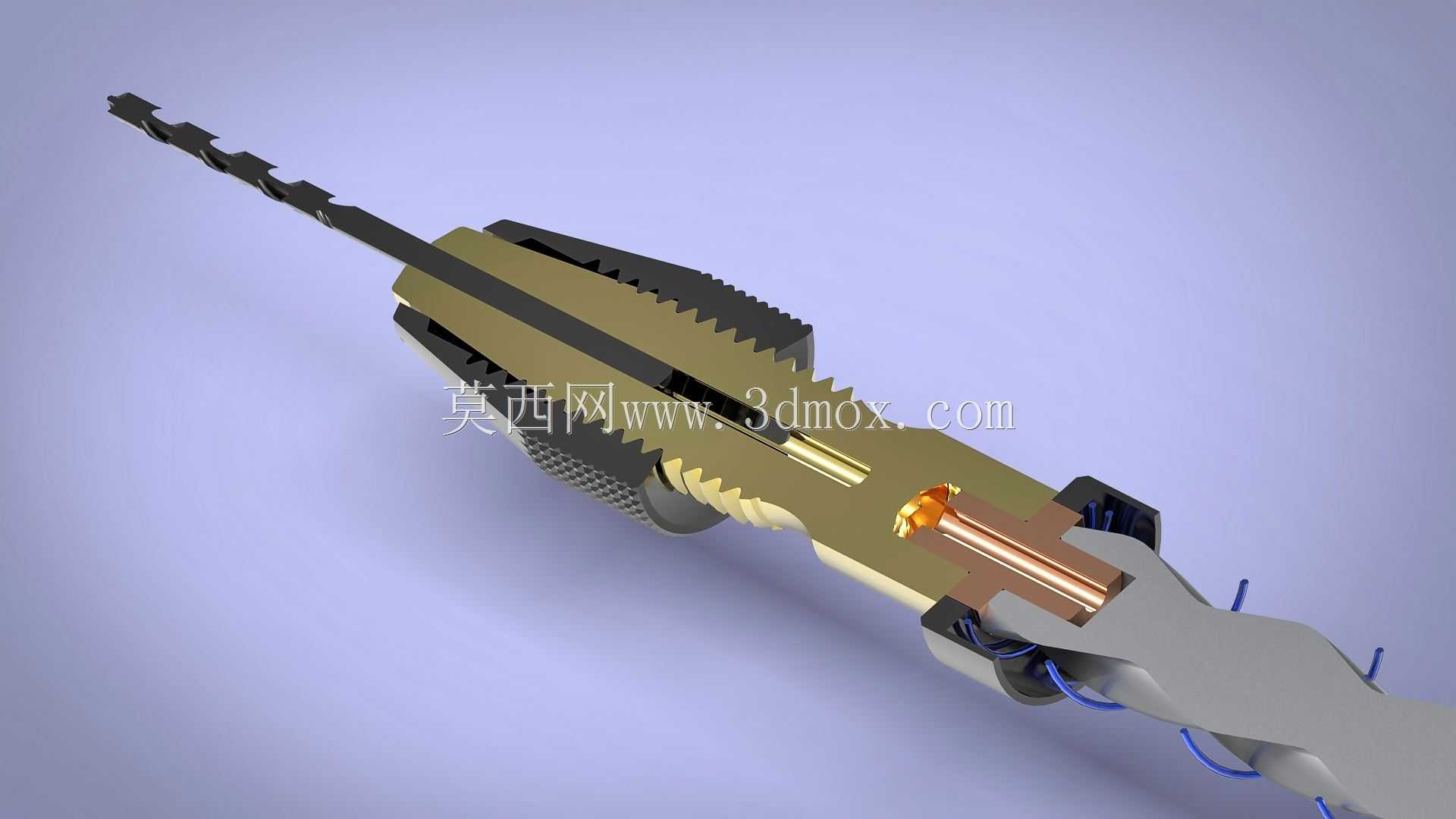

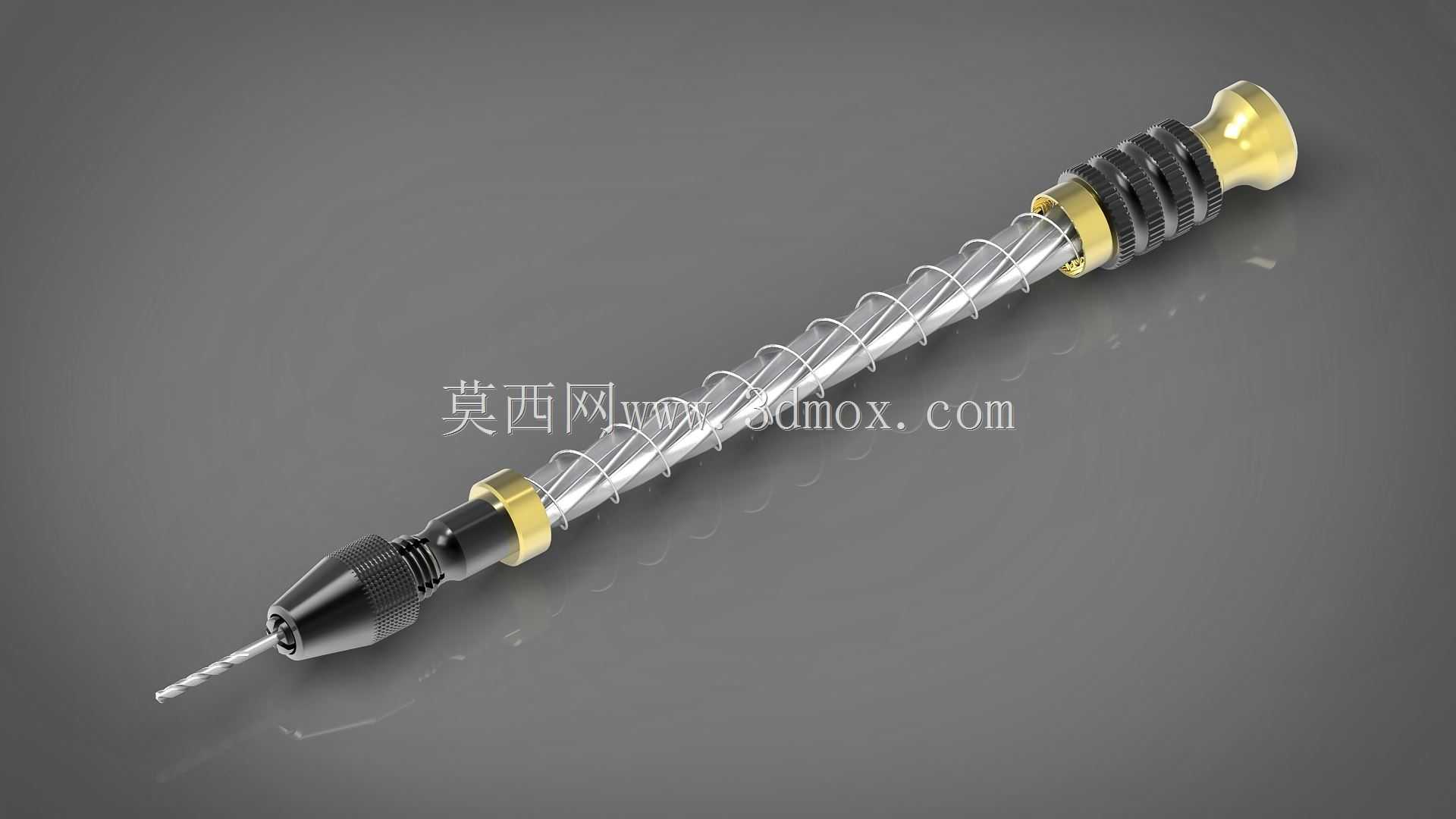

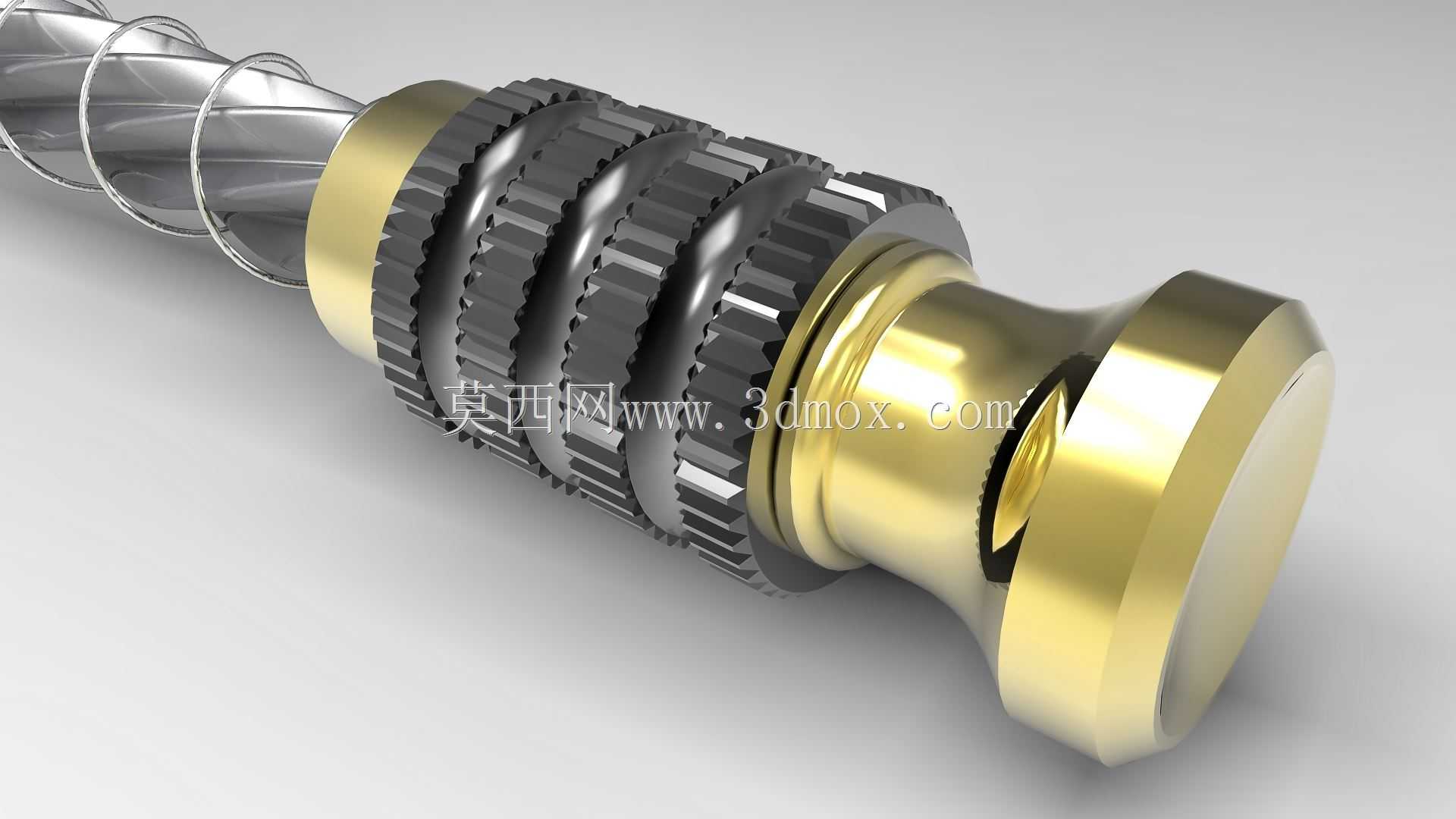

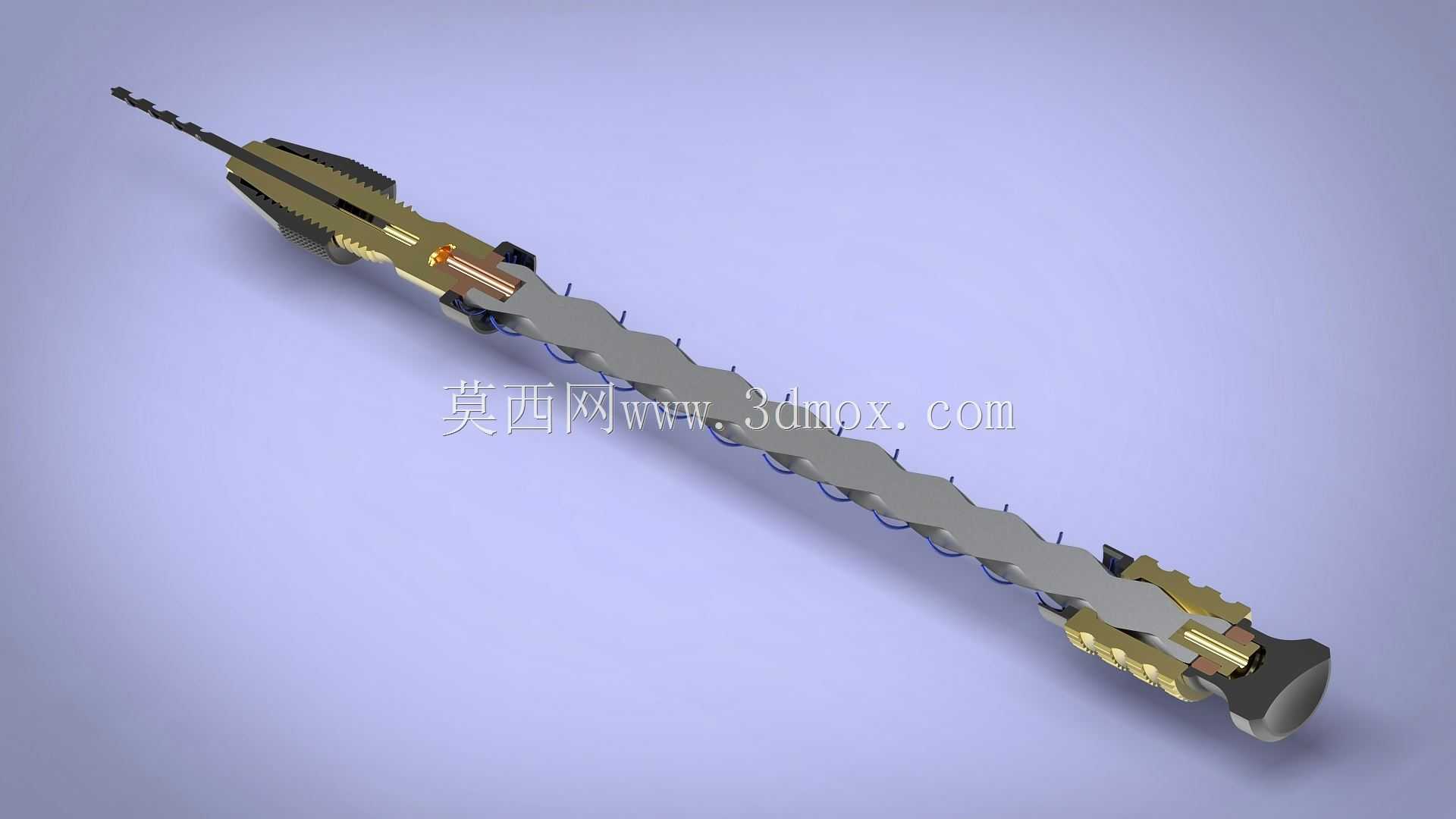

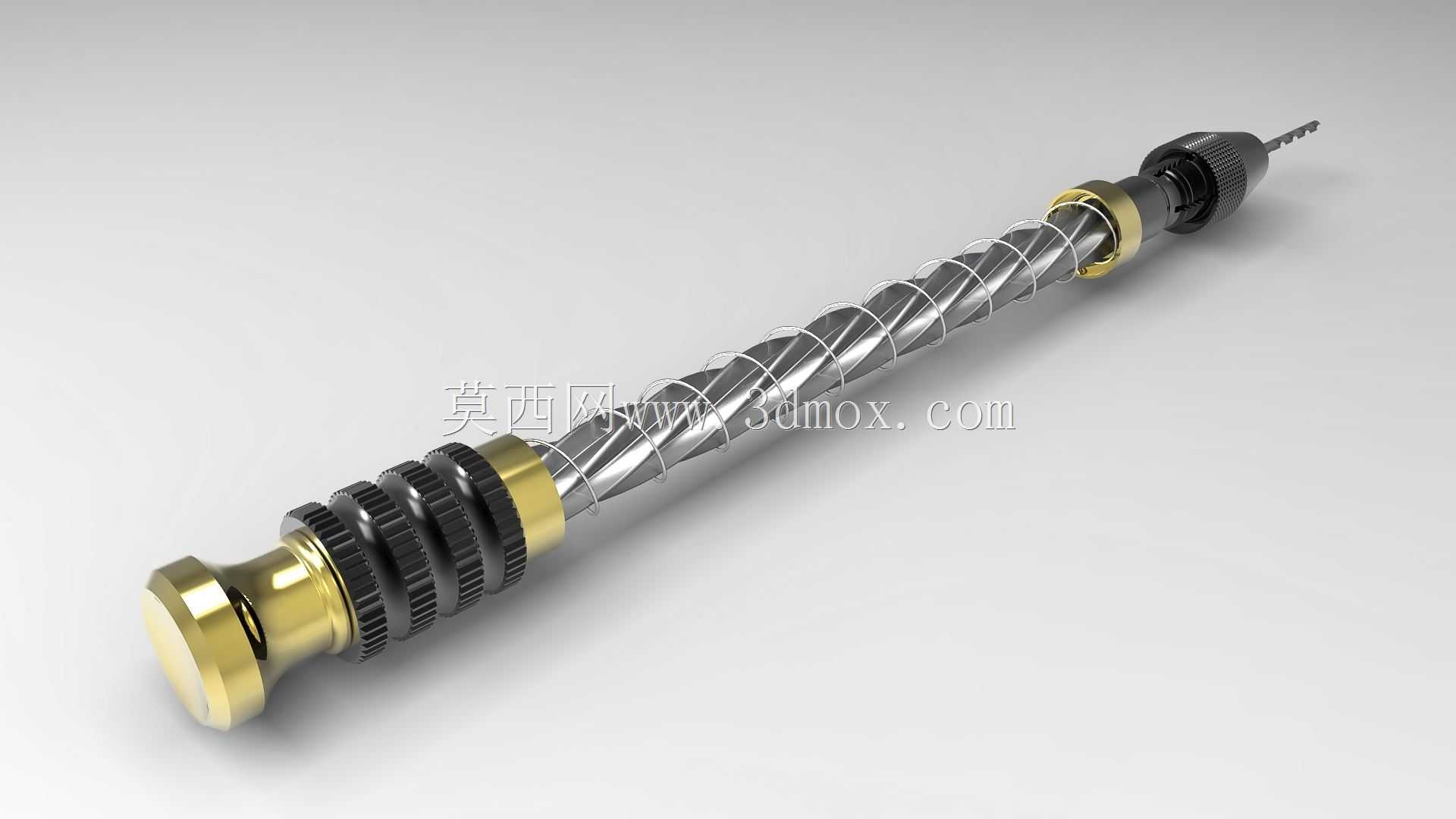

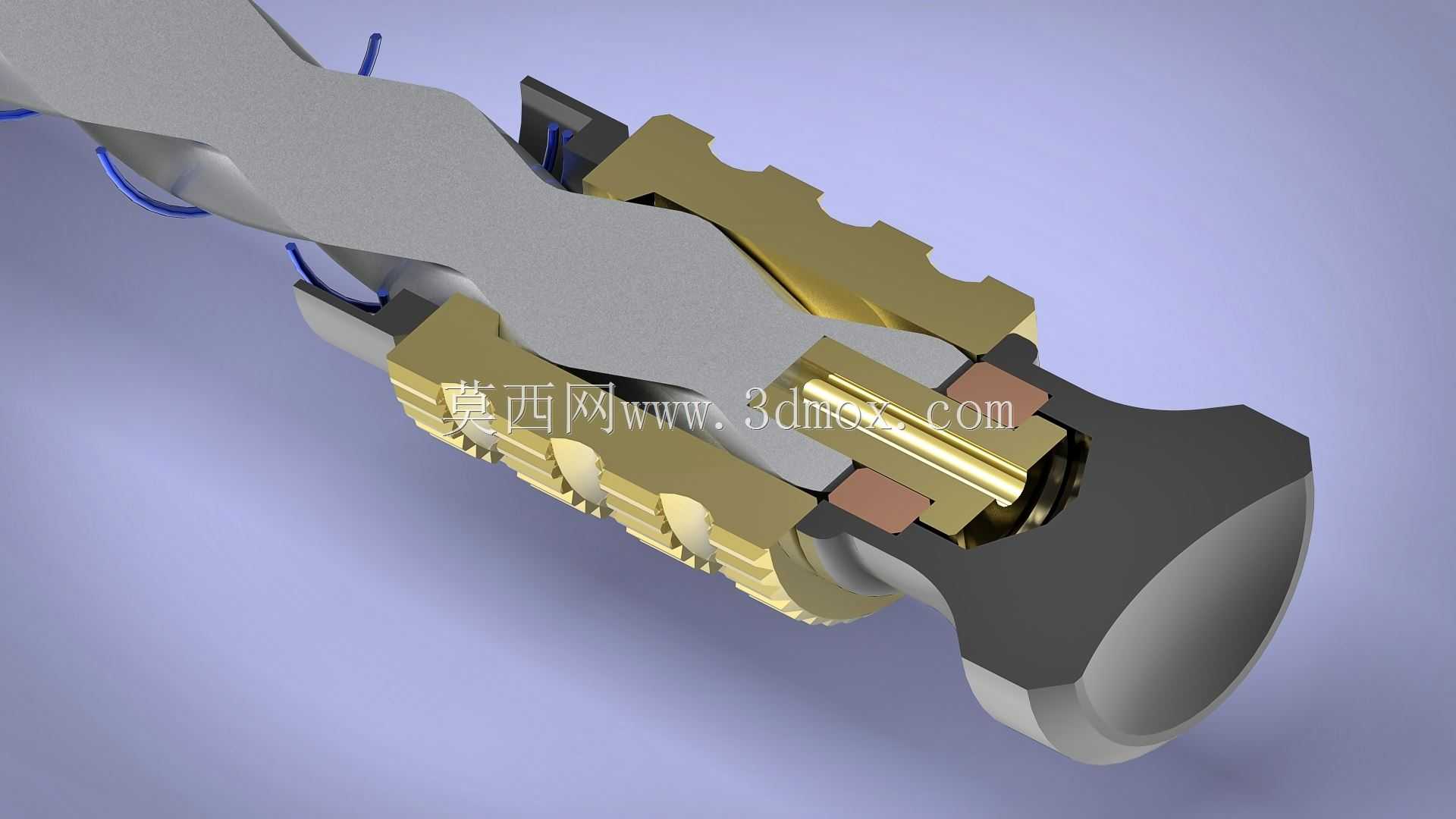

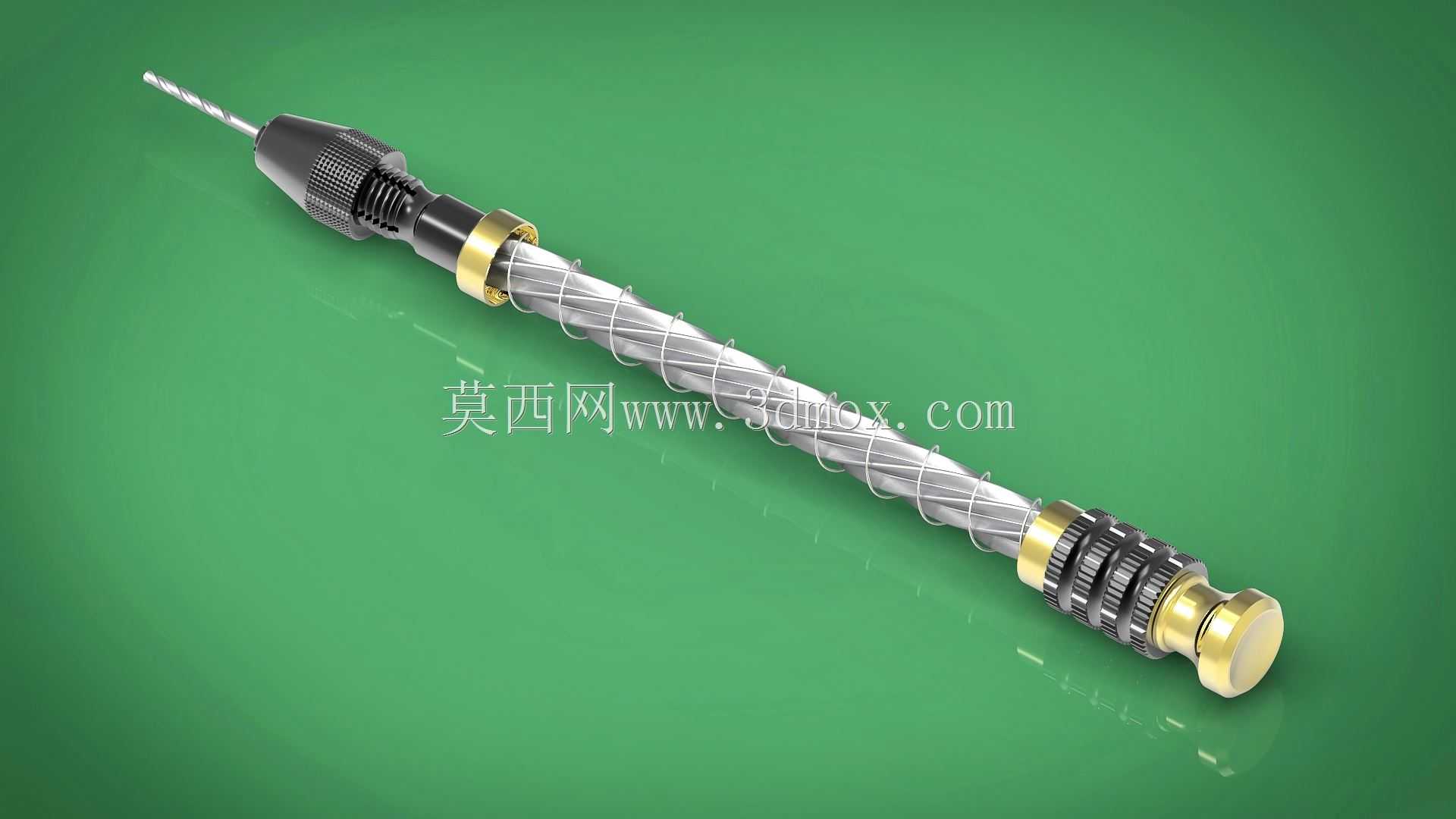

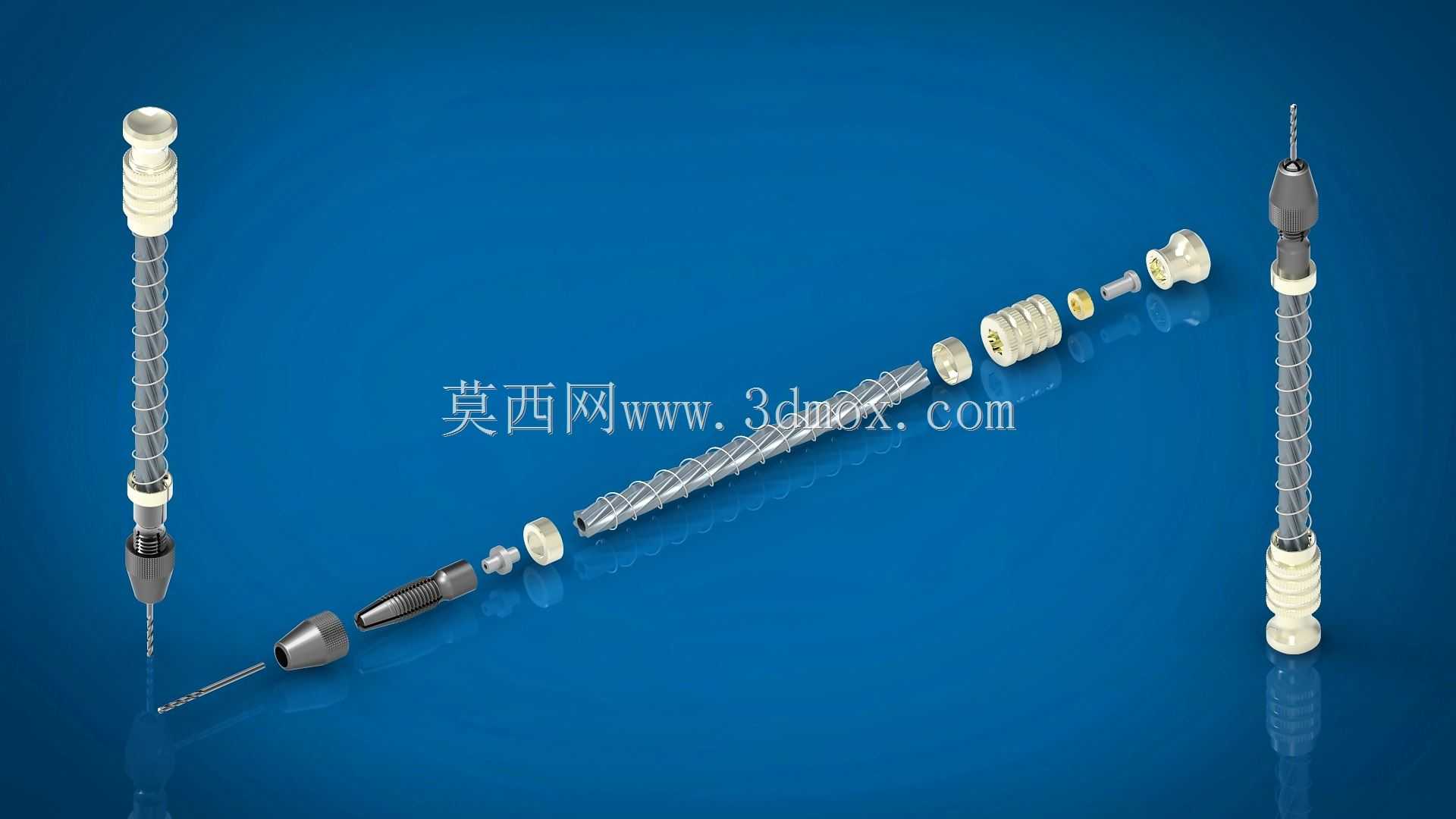

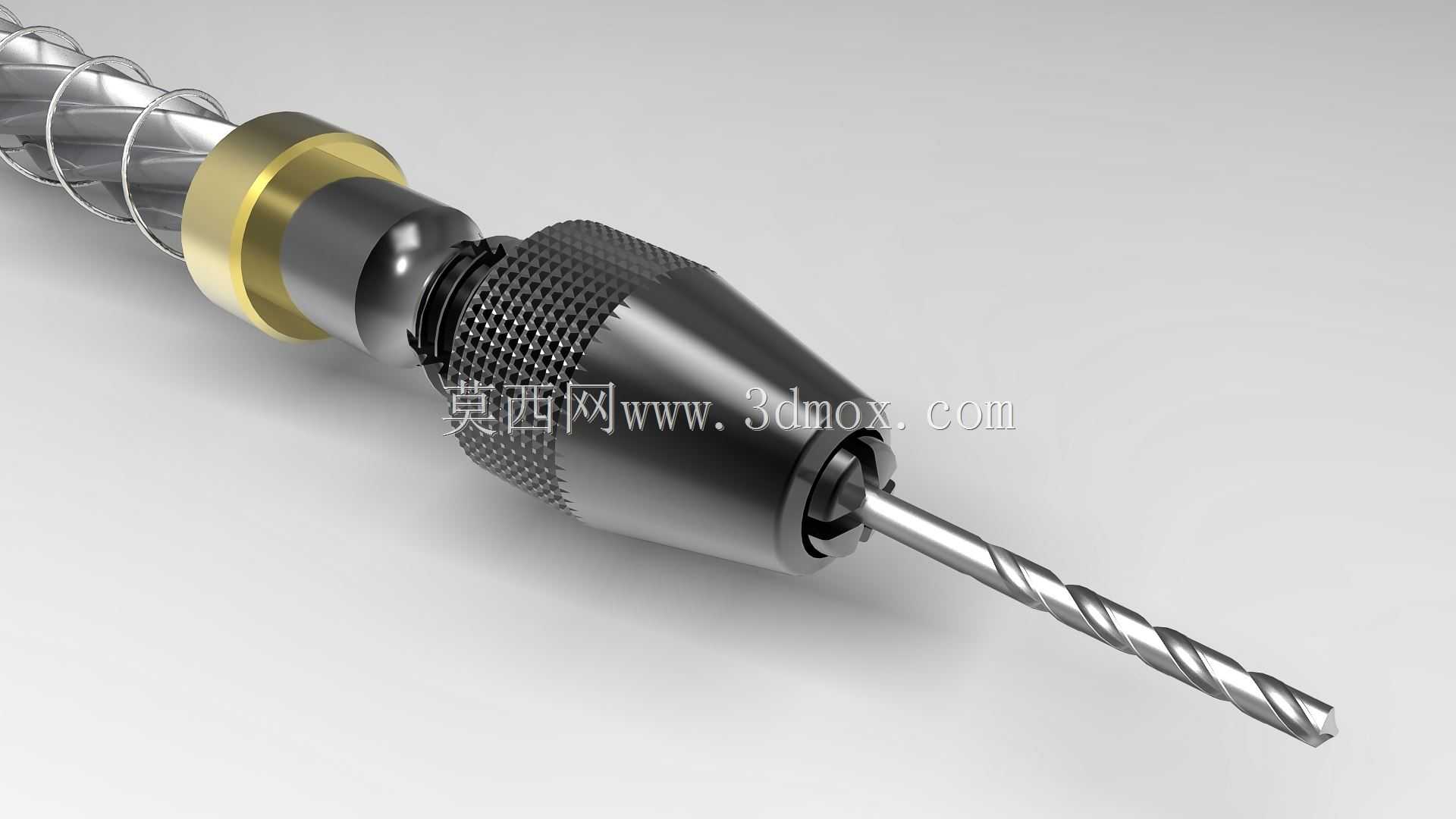

这款精密手动钻孔工具主要面向电子元器件引脚修整、精密模型制作、珠宝首饰微加工、小型五金件修配等对钻孔精度要求较高的作业场景，能够在无电力供应的手工操作场景下完成1毫米直径范围内的精细钻孔作业，适配小型工件的微孔加工需求，避免电动工具转速过高带来的工件崩边、钻偏、孔径超差等问题。工具整体采用细长笔式结构设计，握持段设置螺旋防滑纹理与金属装饰限位环，既能够提升手部握持的摩擦力，长时间操作不易打滑，也能通过分段式的环带结构明确握持边界，让操作人员可以稳定控制进给力度，避免施力过大导致钻头断裂。前端夹头采用弹性锁紧结构，通过滚花调节套的旋转动作实现钻夹的收放，能够稳定夹持小直径钻头，保证钻头与工具主体的同轴度，减少钻孔过程中的钻头摆动量，提升钻孔的位置精度与内壁光滑度。内部传动结构采用螺旋轴配合止推限位的设计，通过按压尾部的动作即可带动夹头端的钻头完成旋转进给，无需额外的电力或气源驱动，整体结构紧凑，可放入常规工具收纳盒随身携带，适配户外维修、桌面精细作业等多种空间受限的使用场景。在设计过程中，针对夹头与传动轴的连接部位做了同轴度优化，通过轴承衬套结构减少传动过程中的径向跳动，让钻头在进给过程中保持稳定的旋转轨迹；螺旋传动轴的导程经过匹配调校，单次按压的进给量控制在适合微孔加工的范围内，避免进给量过大导致钻头崩断；尾部设置的金属端帽能够承受手部按压力，分散接触压强提升长时间操作的舒适度。整体外形直径适配成年人手部握持的舒适尺寸，长度控制在单手握持操作的合理范围内，无额外外凸结构，收纳与使用过程中不会与周边工件产生干涉，夹头端的锁紧调节范围覆盖常规微型钻头的柄部直径，可快速更换不同规格的小直径钻头，适配不同材质的精细钻孔需求，在软金属、塑料、树脂、薄木质材料的微孔加工作业中都能保持稳定的作业表现。
