老式手摇木工手动钻孔工具结构设计

这款手动钻孔工具是面向无供电场景下的轻量加工作业设计的手动器具，主要应用于户外木工作业、家具现场维修、手工皮具及软金属薄材打孔、狭小空间内的简易钻孔工序，在野外勘探、传统木工修缮、应急维修作业中，能够完全脱离电力供给完成钻孔作业，弥补电动工具在无电源场景下的使用空白，也适合手工爱好者在精细作业中控制钻孔进给力度，避免电动工具转速过高破坏软质加工基材。

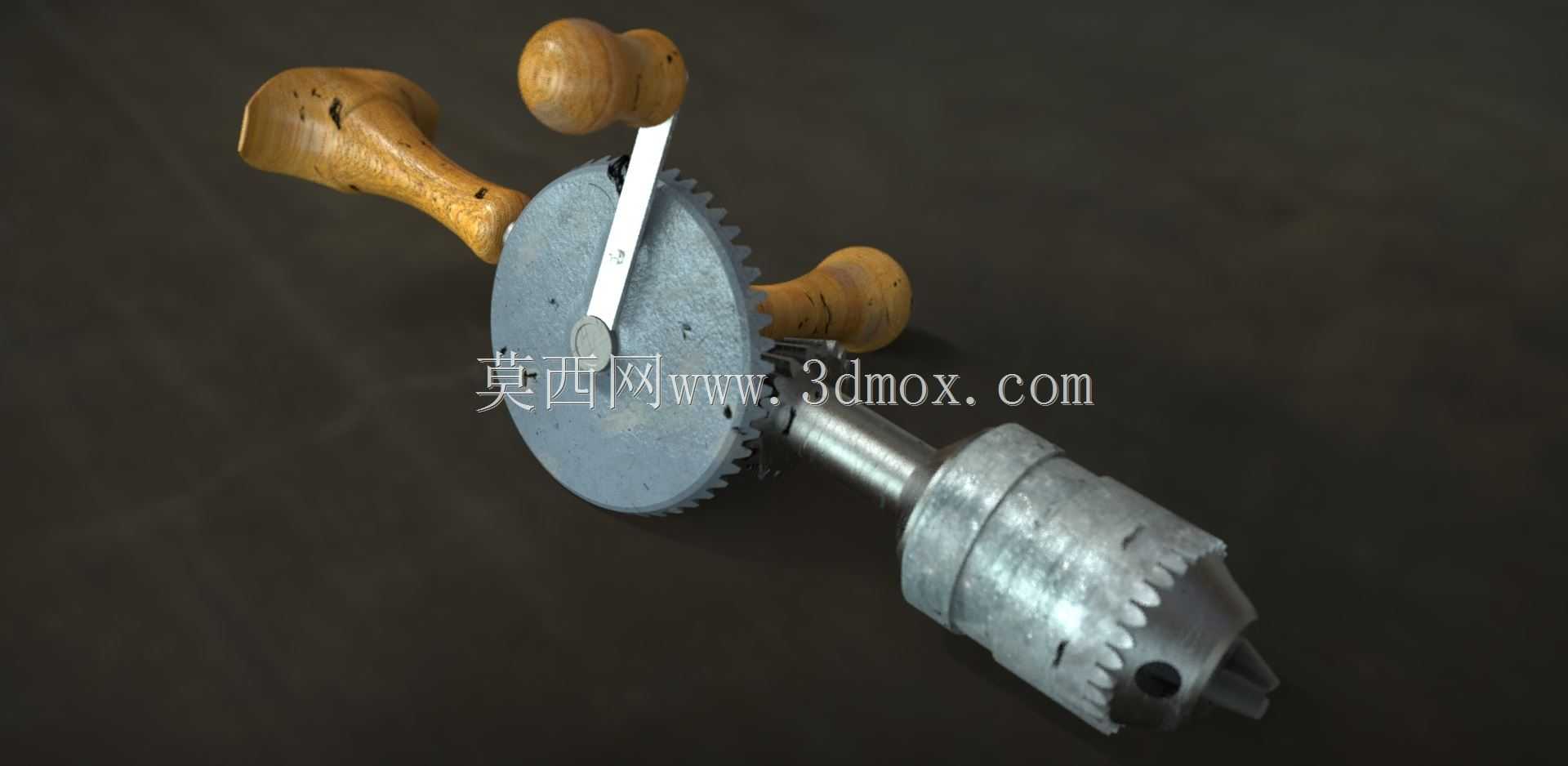

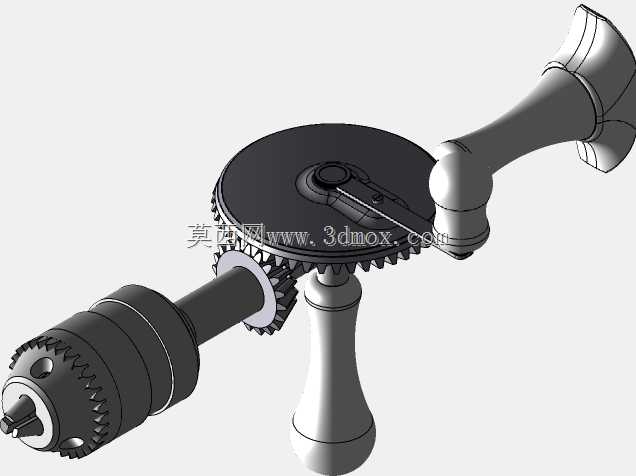

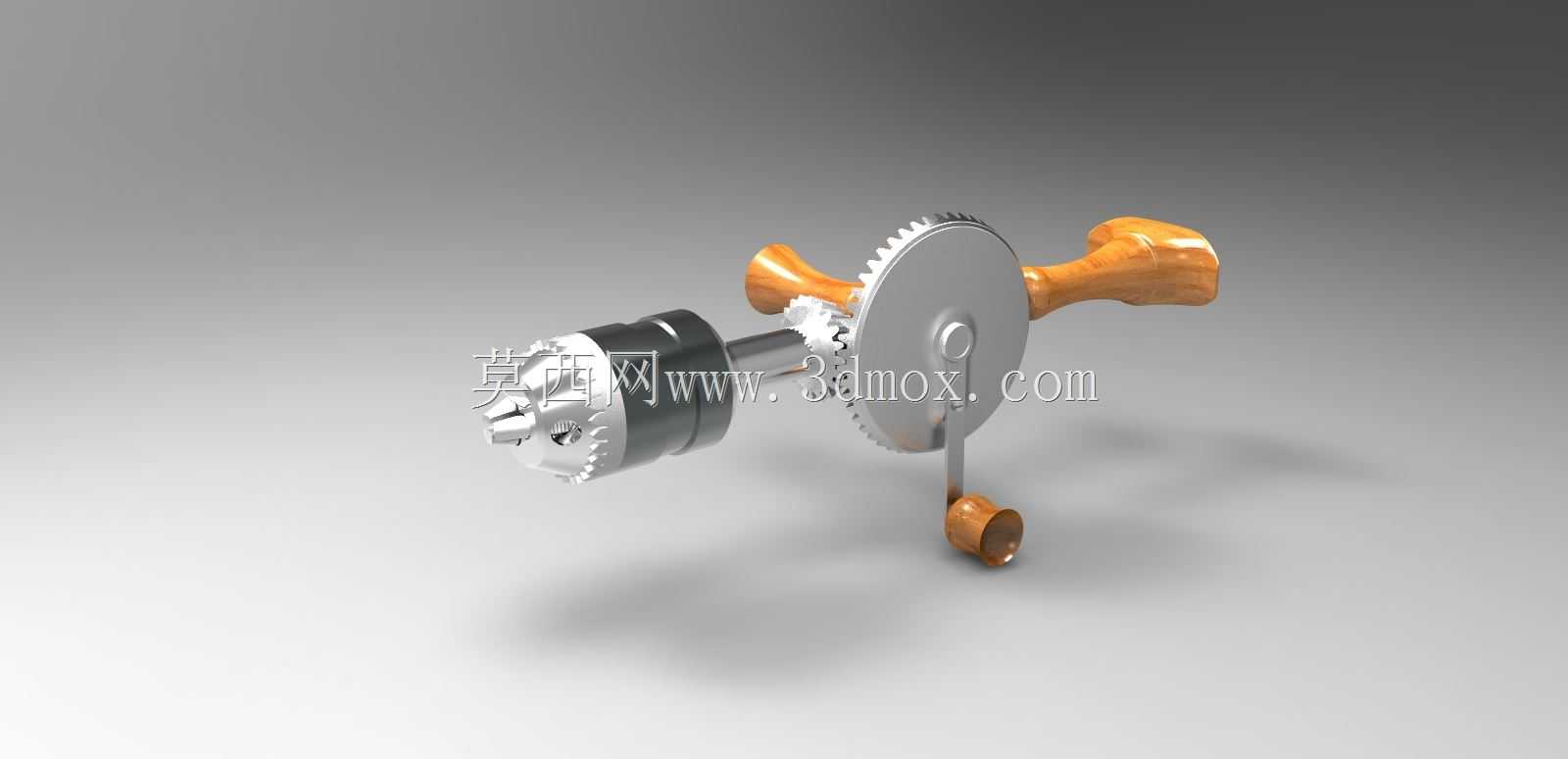

工具整体采用锥齿轮换向传动结构，核心传动部分为一组相互啮合的伞形齿轮，将侧方摇柄的圆周旋转运动换向90度传递至前端钻夹头主轴，传动比经过适配设计，摇柄转动一圈即可带动主轴完成多圈旋转，兼顾手动操作的施力舒适度与钻孔作业的转速需求，无需额外减速结构即可适配木材、薄铝板、塑料等常见软质加工材料的钻孔转速要求。前端采用通用三爪钻夹头结构，可夹持一定直径范围内的圆柱柄钻头，无需额外转换接头即可适配市面上常见的直柄麻花钻、木工扁钻，夹头自带锁紧齿圈结构，手动旋紧即可牢固夹持钻头，钻孔过程中不会出现钻头打滑、脱落的问题。

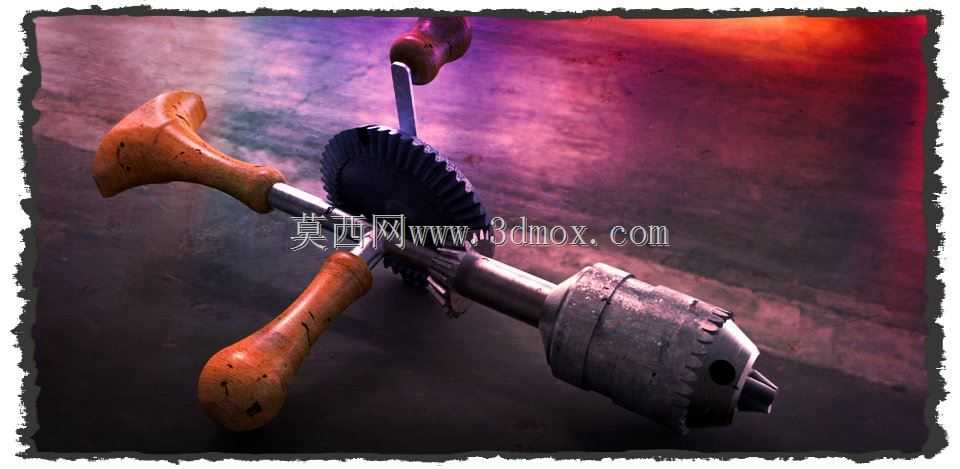

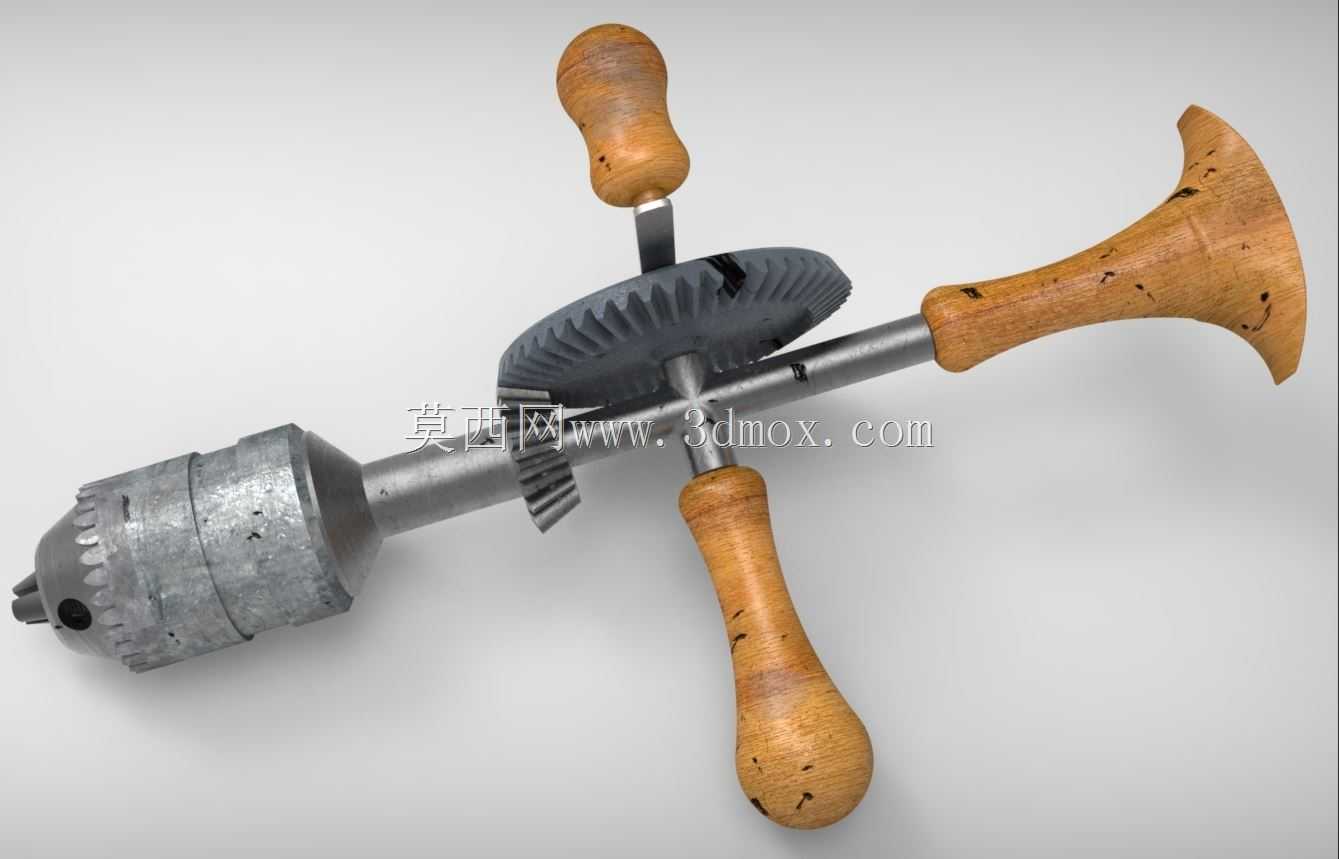

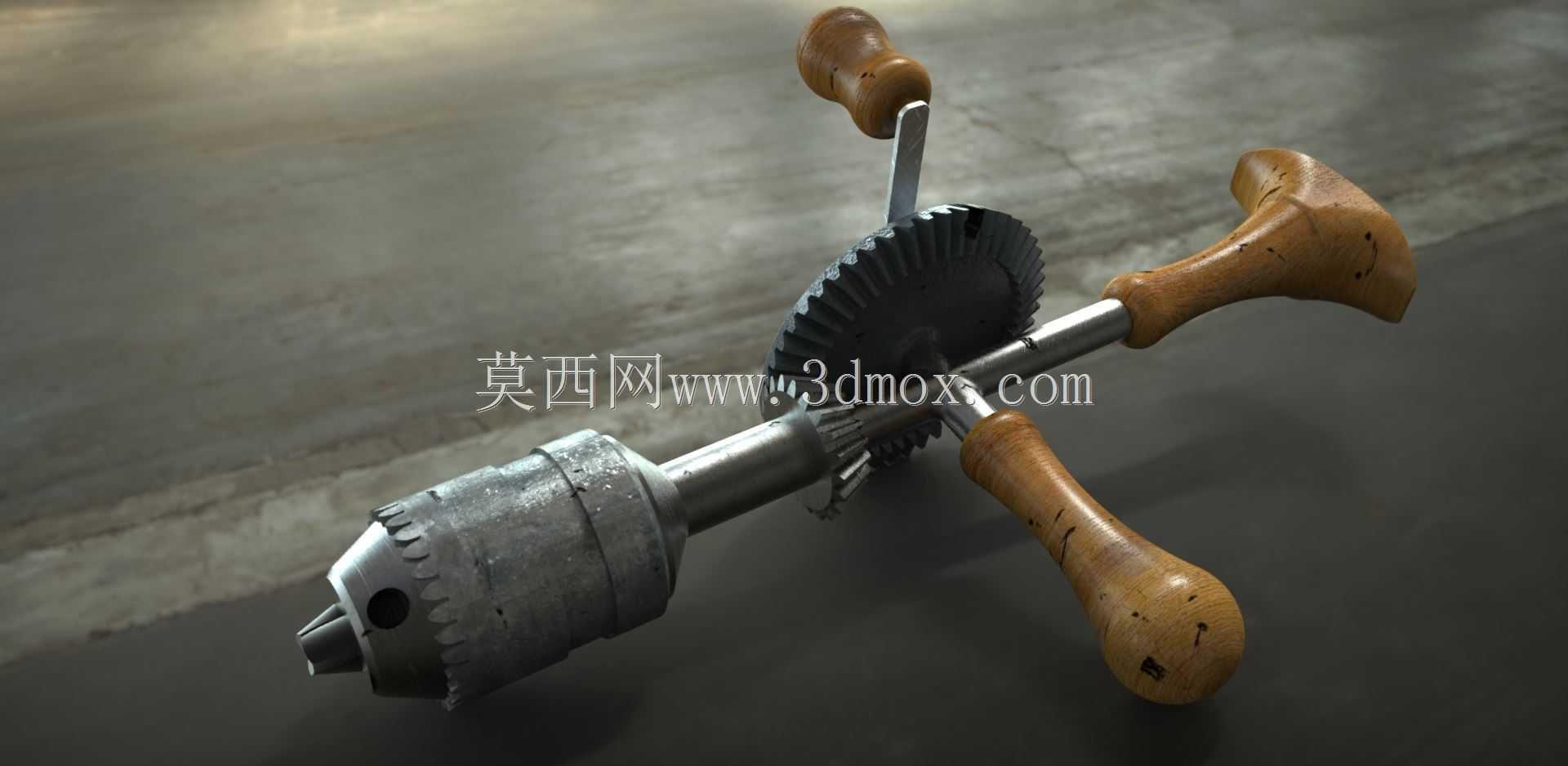

机身设置三处木质握持手柄，分别位于主轴尾部、主轴中部、摇柄端部，手柄采用符合人体工学的弧面造型，贴合手掌握持曲线，长时间操作不易产生手部疲劳；主轴尾部的主握持手柄用于稳定钻孔方向，中部辅助手柄用于施加轴向进给力，摇柄手柄用于输入旋转动力，三个手柄的受力方向经过优化，操作时可形成稳定的三角施力结构，单人即可独立完成定位、施压、旋转的全套钻孔动作，无需额外辅助固定。

整体结构的安装边界紧凑，整机长度适配成年人单手握持的操作范围，最大回转半径仅覆盖摇柄旋转的圆周区域，在狭窄的柜体内部、狭小的设备间隙中也能灵活操作，不会因为结构体积过大出现干涉问题；所有传动部件均外露于金属框架上，日常维护仅需定期在齿轮啮合处涂抹润滑脂即可，无需复杂的拆解保养，结构简单可靠，故障率极低，即使在潮湿、多粉尘的恶劣作业环境下也能稳定工作，不会像电动工具那样出现电路受潮、电机烧损的问题。设计过程中充分考虑了手动操作的受力特性，所有金属承力部件均采用足够强度的结构尺寸，摇柄与齿轮的连接部位做了加强处理，承受较大的手动扭力时也不会出现变形、断裂的问题，木质手柄与金属杆的连接采用过盈配合加销钉固定的方式，长期使用也不会出现手柄松动、脱落的情况，整体使用寿命远高于普通塑料壳体的民用手动工具。
