双关闭式液压管路快速连接接头结构

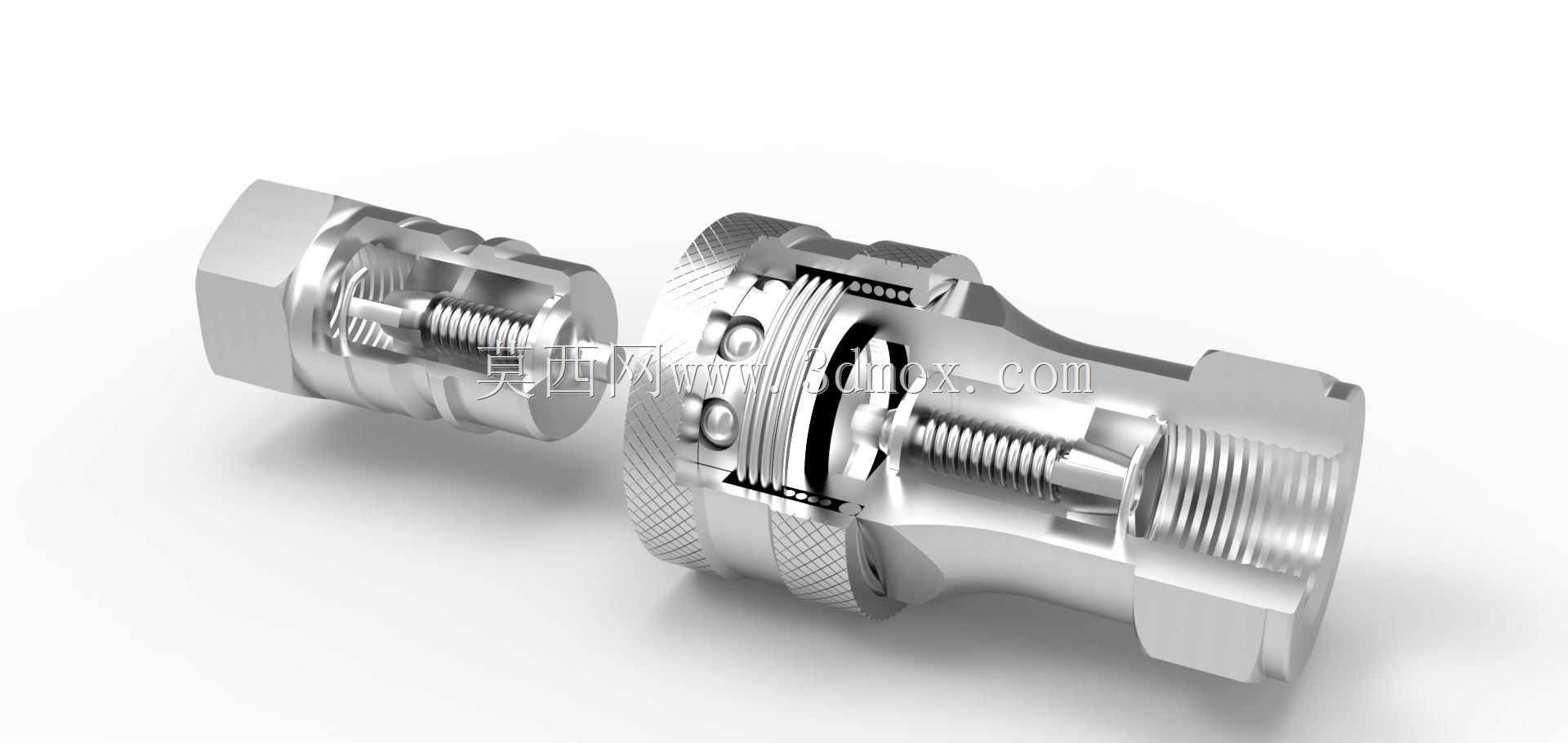

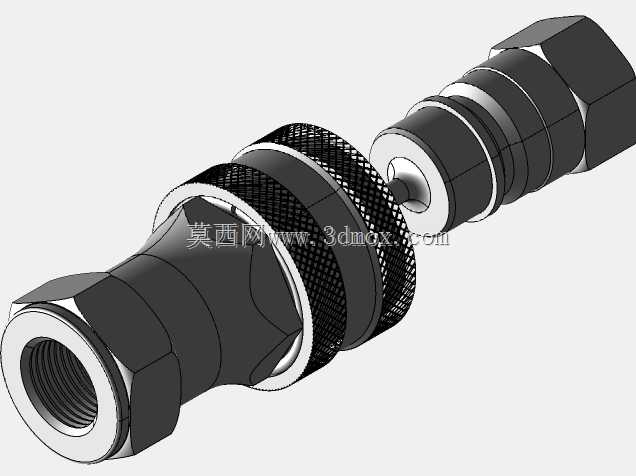

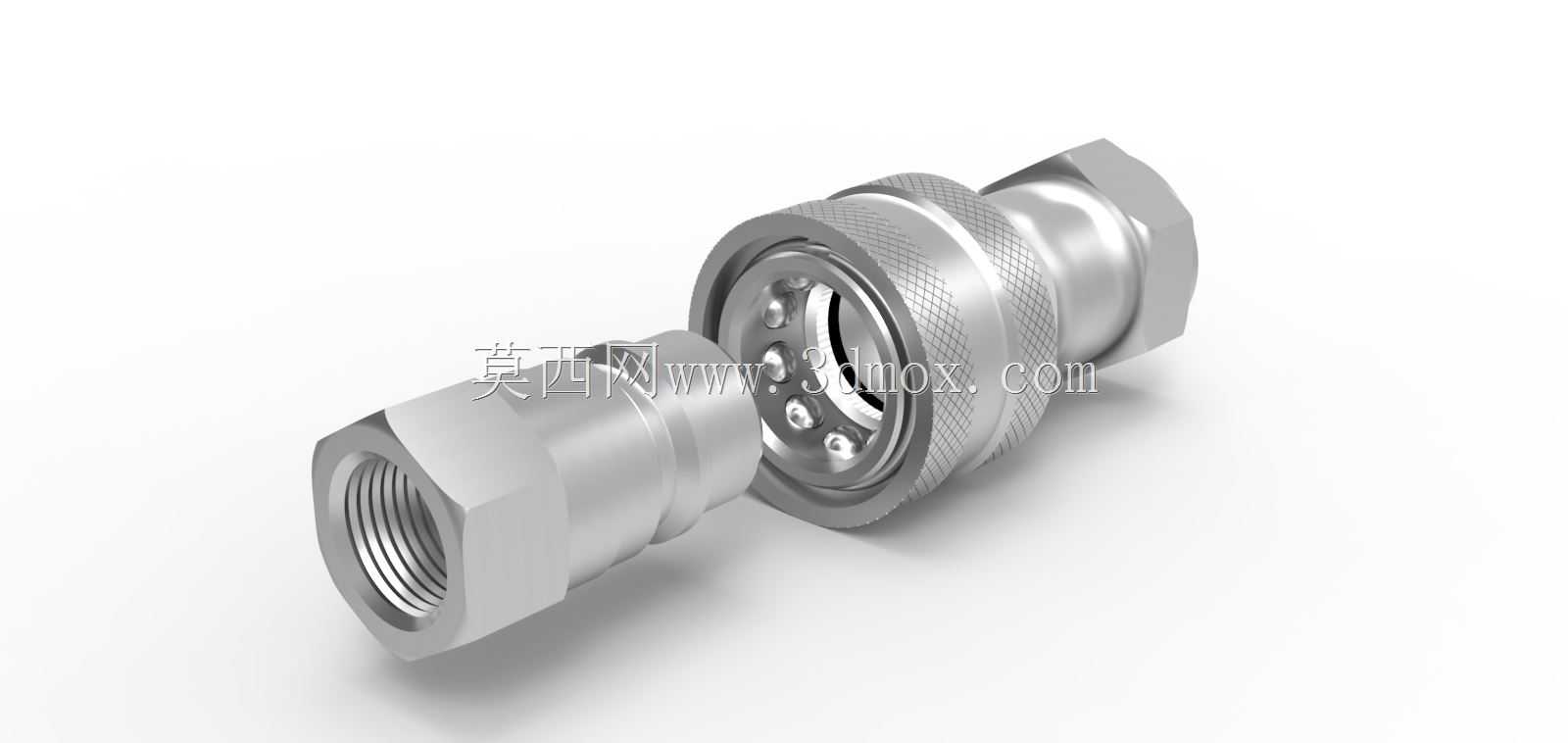

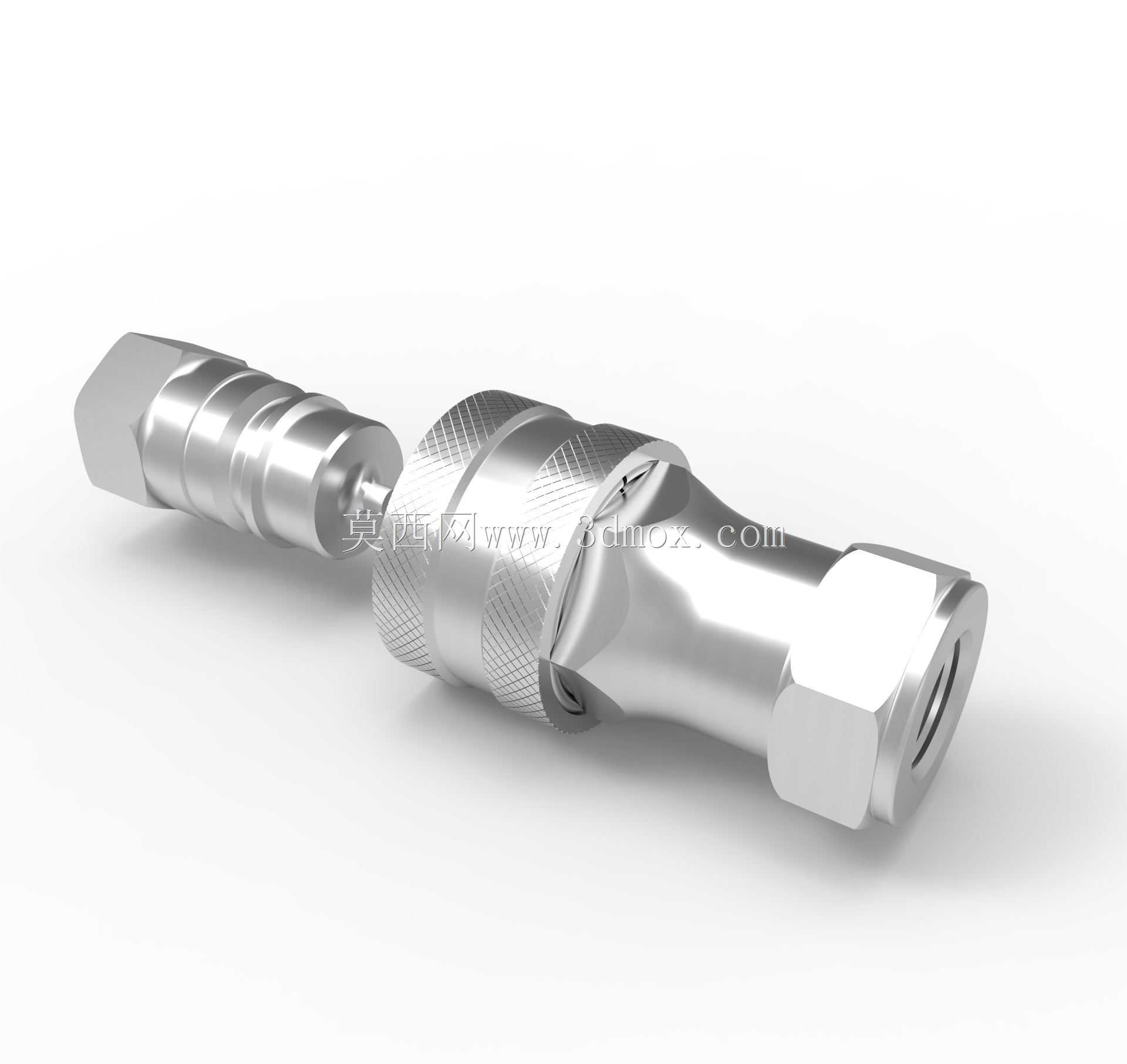

这款双关闭式液压快速接头，主要应用在各类需要频繁拆装液压管路的工业场景中，比如工程机械的液压属具快换、移动式液压设备的管路接驳、液压试验台的工位快速切换、农业机械的液压输出端连接，以及工厂液压工装夹具的快速装拆场景，能够在不借助额外工具的前提下，数秒内完成液压管路的接通或断开，大幅降低管路拆装的作业时长，减少设备停机等待时间。在实际使用过程中，该接头能够在断开状态下自动封闭两端管路，避免管路内部的液压油出现泄漏，既可以减少液压介质的无谓损耗，也能防止外接杂质进入液压系统造成元件磨损，同时避免作业现场因油液滴落造成的污染与安全隐患。接头内部采用钢球锁止机构配合单向阀芯的结构设计，连接时公头插入母头的过程中，两端的单向阀芯会相互顶开，让液压管路形成畅通的流道，此时钢球会卡入公头的锁止槽内，配合外侧的锁套完成轴向固定，即使在高压液压脉冲、管路拉扯的工况下也不会出现意外脱开的情况；断开时只需向后推动母头外侧的滑动锁套，钢球会向外退让解除锁止，此时可以直接拔出公头，两端的阀芯会在内部弹簧的作用下自动复位封闭流道，整个操作过程单手即可完成，无需额外辅助工具。在设计层面，接头的流道采用等径平滑过渡设计，尽可能降低液压油通过时的局部阻力，减少系统的压力损失与发热，适配大流量液压回路的使用需求；接头外部的滚花防滑设计，能够让操作人员在带油污、戴防护手套的工况下也能稳定推动锁套完成操作，避免打滑。在安装边界上，接头两端采用标准内螺纹连接接口，能够直接和同规格的液压硬管、软管接头适配，整体外形采用紧凑化设计，径向尺寸控制合理，能够在管路排布密集、安装空间狭窄的设备内部完成安装，不会和周边的管路、结构件产生干涉；接头的金属主体采用高强度金属材质加工，能够承受液压系统的常规工作压力与瞬时压力冲击，适配矿物液压油、乳化液等常规液压介质的使用场景，长期使用下也能保持稳定的密封性能与锁止可靠性，避免因接头失效造成的设备故障与停机损失。
