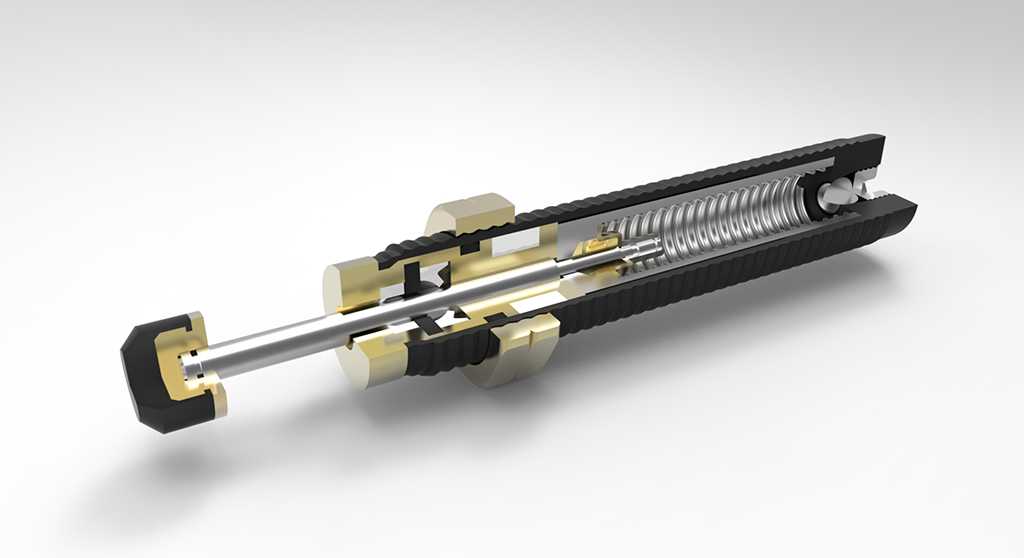

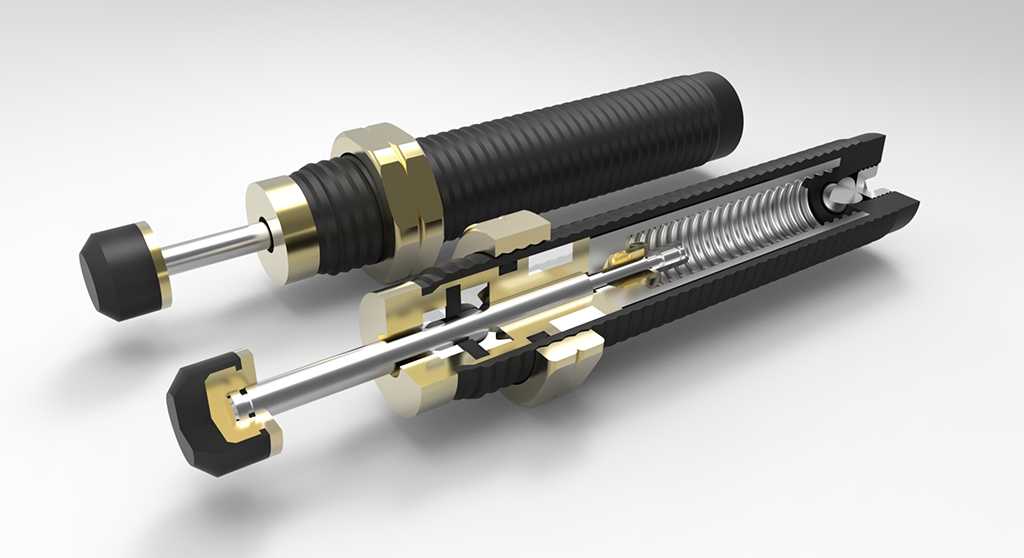

剖视展示工业气动缓冲减震部件结构

这款气动减震部件广泛应用于工业自动化生产线、物流输送设备、精密检测仪器、汽车悬架辅助系统以及各类需要行程末端缓冲、运行震动抑制的机械场景中，核心作用是吸收设备运行过程中产生的冲击动能，将刚性碰撞转化为平缓的阻尼泄能过程，避免设备部件因反复冲击出现结构疲劳、连接松动、定位偏移等问题，同时有效降低设备运行产生的震动传递，提升整机运行的平稳性与静音表现，延长设备整体使用寿命。

从功能特性来看，这款气动减震器采用气压阻尼与内置弹簧复位结合的结构，当活塞杆受到轴向冲击载荷时，活塞杆带动内部活塞沿筒体内腔移动，腔体内的气体通过活塞上的节流孔隙产生阻尼效应，将冲击动能逐步转化为热能散出，配合内置的复位弹簧，可在冲击载荷消退后快速推动活塞杆复位，等待下一次缓冲动作；产品端部设计有耐磨缓冲头，可避免活塞杆与被缓冲部件直接刚性接触，降低接触噪音与接触面磨损，筒体外侧的螺纹结构可灵活调整安装伸出长度，适配不同的安装间隙与缓冲行程需求。

在设计思路上，这款部件采用了模块化的分层结构设计，从外到内依次为防护外筒、密封组件、活塞阻尼组件、复位弹簧、活塞杆与端部缓冲头，各部件之间采用过盈配合与卡接定位结合的装配方式，既保证了腔体的密封性能，避免气压泄漏影响阻尼效果，又兼顾了装配与后期维护的便捷性；剖视结构清晰展现了内部节流孔的布局、弹簧的预压行程以及密封件的安装位置，在设计阶段就充分考虑了不同冲击载荷下的阻尼曲线匹配，通过调整节流孔的通径与弹簧刚度，可适配不同载荷等级的缓冲需求，避免出现缓冲过硬或过软的问题。

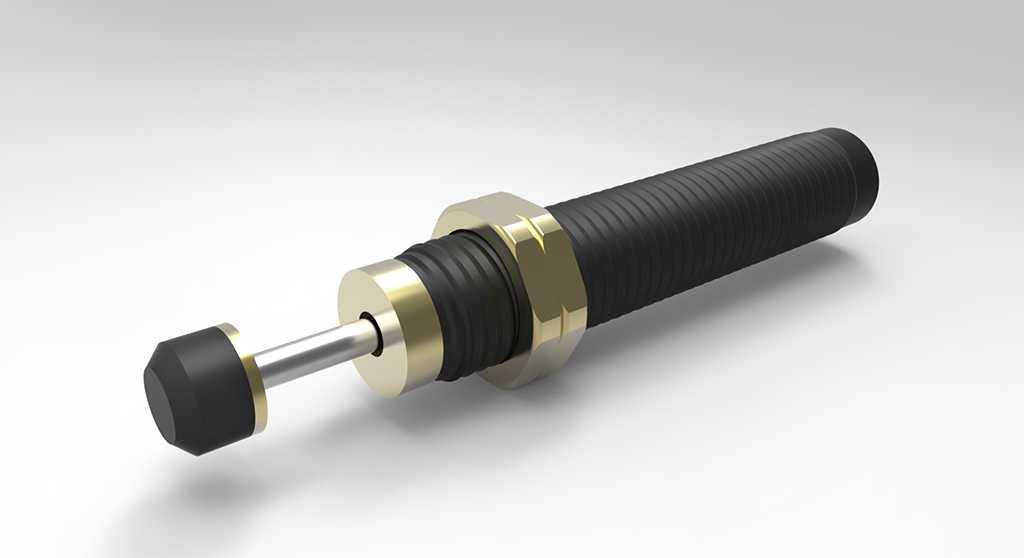

从安装边界来看，这款减震器采用外螺纹筒体安装方式，可通过配套的锁紧螺母固定在设备安装板上，安装时需保证活塞杆的轴向与冲击方向完全同轴，避免侧向载荷作用在活塞杆上导致密封件偏磨、活塞杆弯曲变形；产品整体径向尺寸紧凑，可适配安装空间有限的设备场景，活塞杆伸出端的缓冲头采用耐磨工程材质，可直接与被缓冲部件接触，无需额外加装接触垫块，安装时需预留足够的复位行程空间，避免活塞杆完全缩入后出现顶死问题，同时需保证安装位置周边无尖锐杂物，避免刮伤活塞杆表面的镀铬层影响密封寿命。
