微型涡轮喷气发动机剖视结构设计

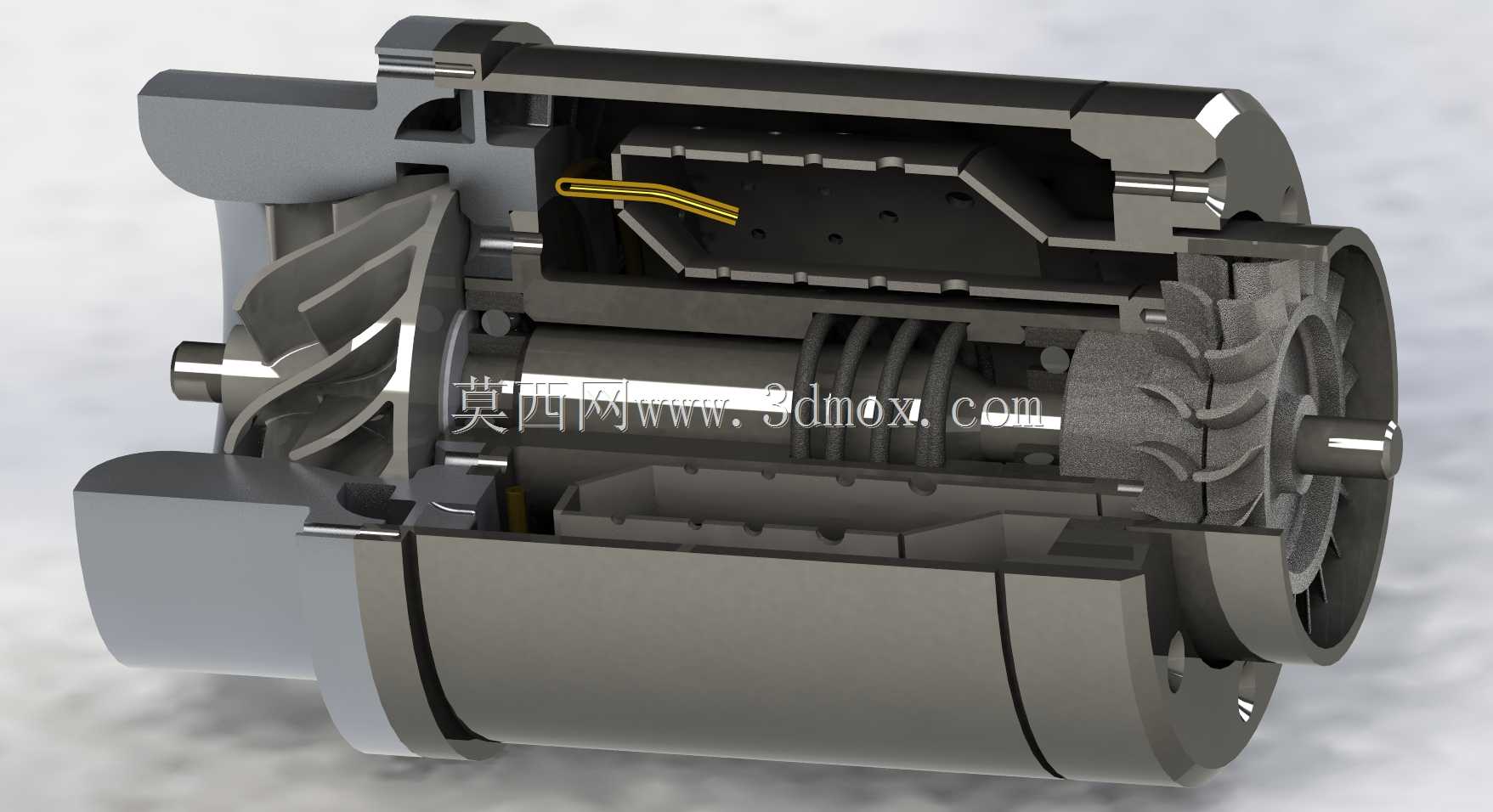

这款微型涡轮动力装置的剖视结构，完整呈现了小型涡轮喷气类动力核心的内部布局逻辑，这类动力单元目前广泛应用在航模靶机、小型无人飞行器、便携辅助动力单元以及微型分布式供能系统中，能够在极小的体积重量约束下输出稳定的轴功率或喷射推力，适配对动力密度要求极高的应用场景。从结构设计来看，该装置采用单级离心压气机搭配单级向心涡轮的经典布局，前端进气段的离心叶轮负责将进入的空气进行离心加压，加压后的气流通过环形扩压通道导入周向布置的燃烧室区域，燃烧室内预留了燃油喷嘴安装位与点火组件的布置空间，气流在燃烧室内与燃油充分混合燃烧后形成高温高压燃气，向后冲击涡轮叶轮做功，涡轮通过中心转轴带动前端压气机持续运转，做功后的燃气从尾喷段高速排出形成推力，整套循环在紧凑的筒状壳体内完成，没有冗余的外部管路结构，最大化利用了径向与轴向的布置空间。在设计思路上，该结构优先考虑了高转速工况下的动平衡适配性，中心转轴采用两端支撑的布局，轴承安装位预留了足够的润滑与冷却通道空间，壳体采用分段式拼接结构，从前端进气罩、压气机机匣、燃烧室外壳到涡轮尾喷段依次通过止口定位连接，既保证了装配时的同轴度要求，也方便后期对内部易损部件进行检修更换。外形上整体为规则的圆柱筒体结构，轴向总长度控制在适配小型飞行器舱段的尺寸范围内，最大外径不超过常规小型航发的安装边界，筒体外部预留了安装法兰凸台与固定孔位，能够直接通过支架固定在设备机架上，不需要额外设计复杂的转接结构，进气端与排气端的接口尺寸符合通用微型动力的配套标准，可直接对接进气道与喷管组件。功能特性方面，该结构在设计时兼顾了运转效率与结构可靠性，压气机叶轮的叶片型线经过气动优化，能够在高转速下保持较高的增压效率，燃烧室的流道设计引导气流形成稳定的回流区，保证燃油在小空间内充分燃烧，降低油耗的同时减少排气污染物，涡轮叶片采用耐高温结构设计，能够承受燃烧室出口的高温燃气冲刷，转轴与壳体之间的密封结构预留了密封件安装槽，可有效防止润滑油泄漏与燃气窜入轴承腔。整套结构没有多余的外露部件，外壳表面光滑规整，既能够降低外部空气阻力，也能避免运转过程中与周边设备发生干涉，适配各类空间紧凑的动力安装场景，可作为小型高速动力系统的核心结构参考，也可用于动力原理教学演示、结构仿真分析的基础模型使用。
