鹞鹞MW54小型涡轮喷气动力装置结构设计

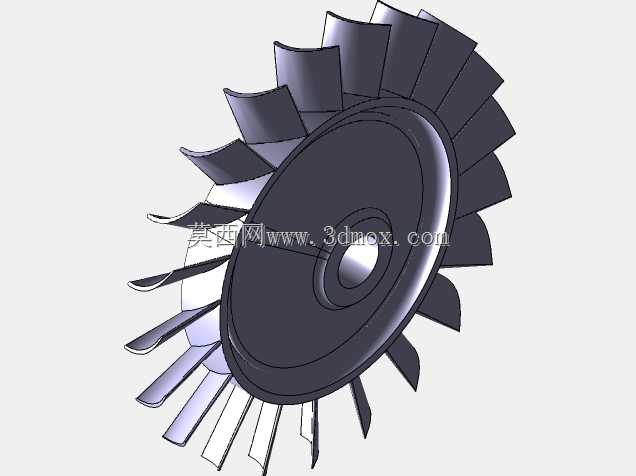

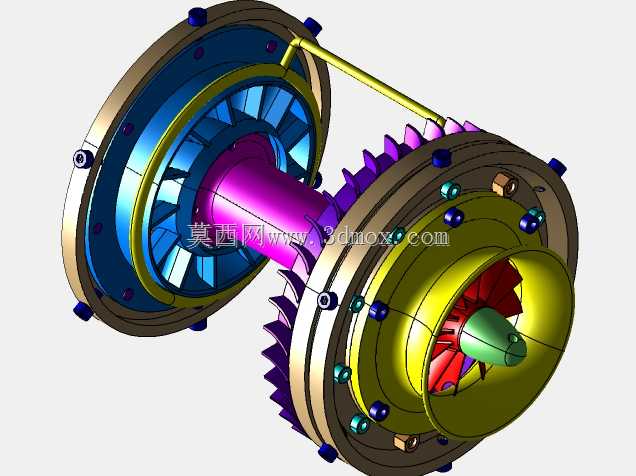

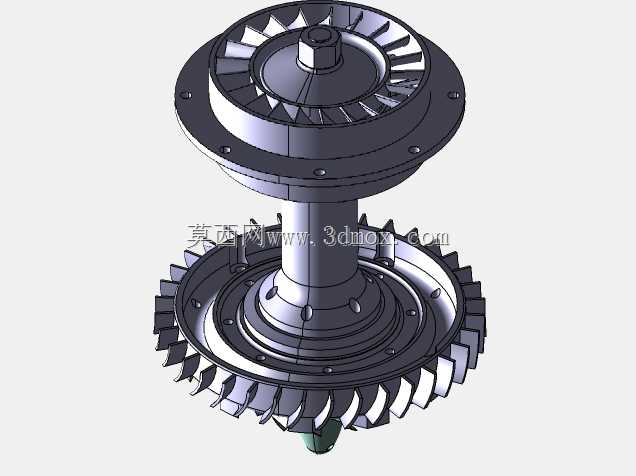

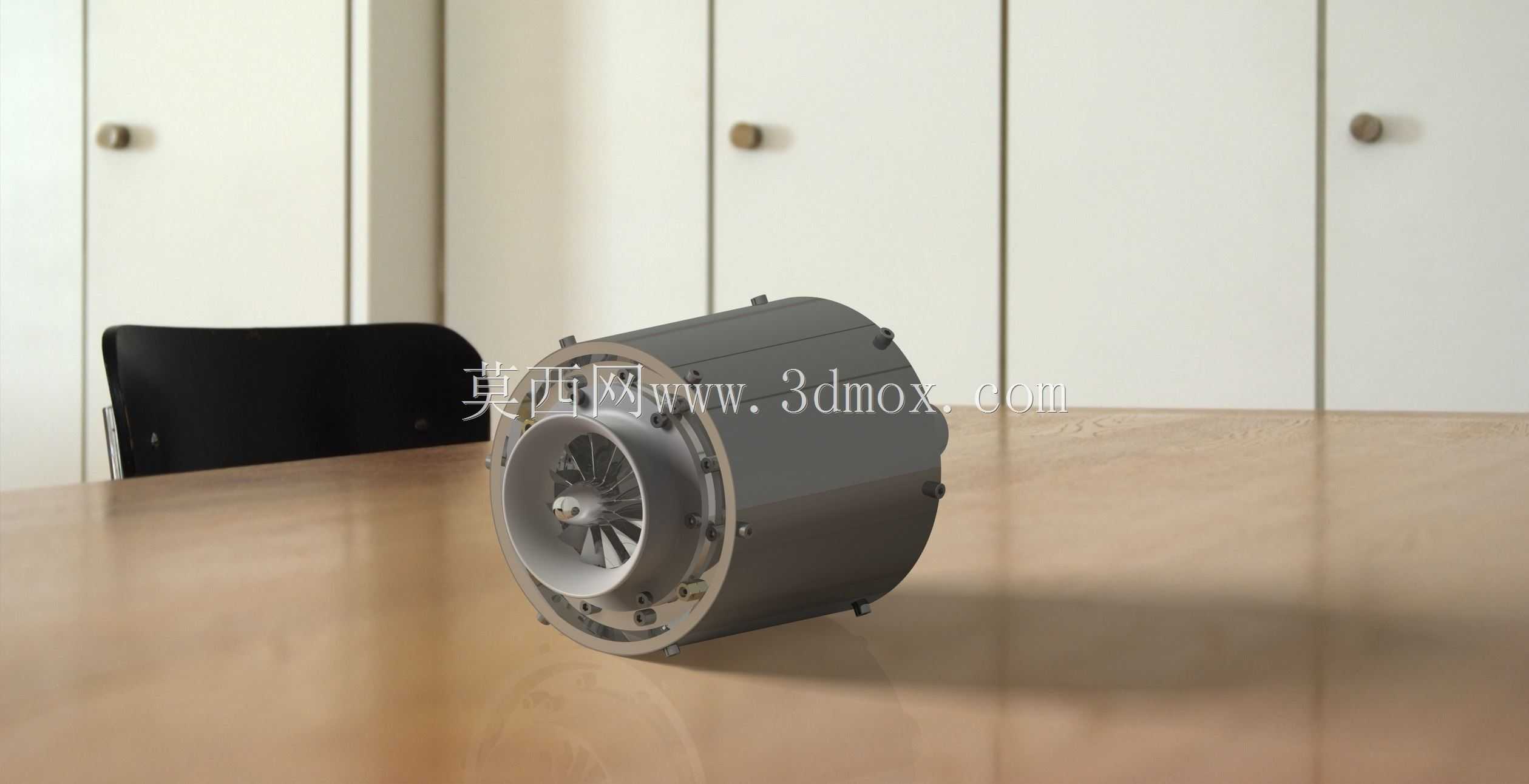

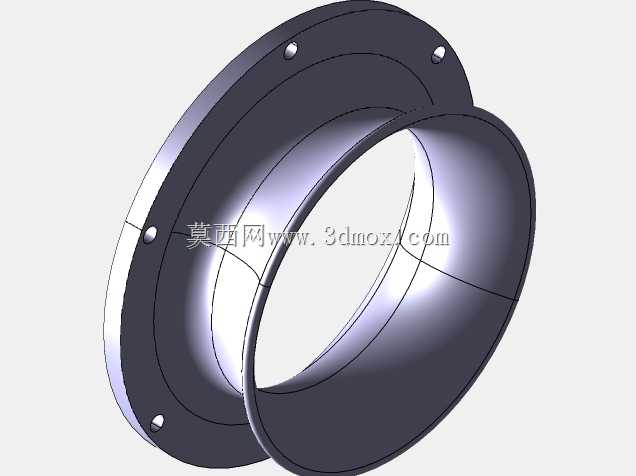

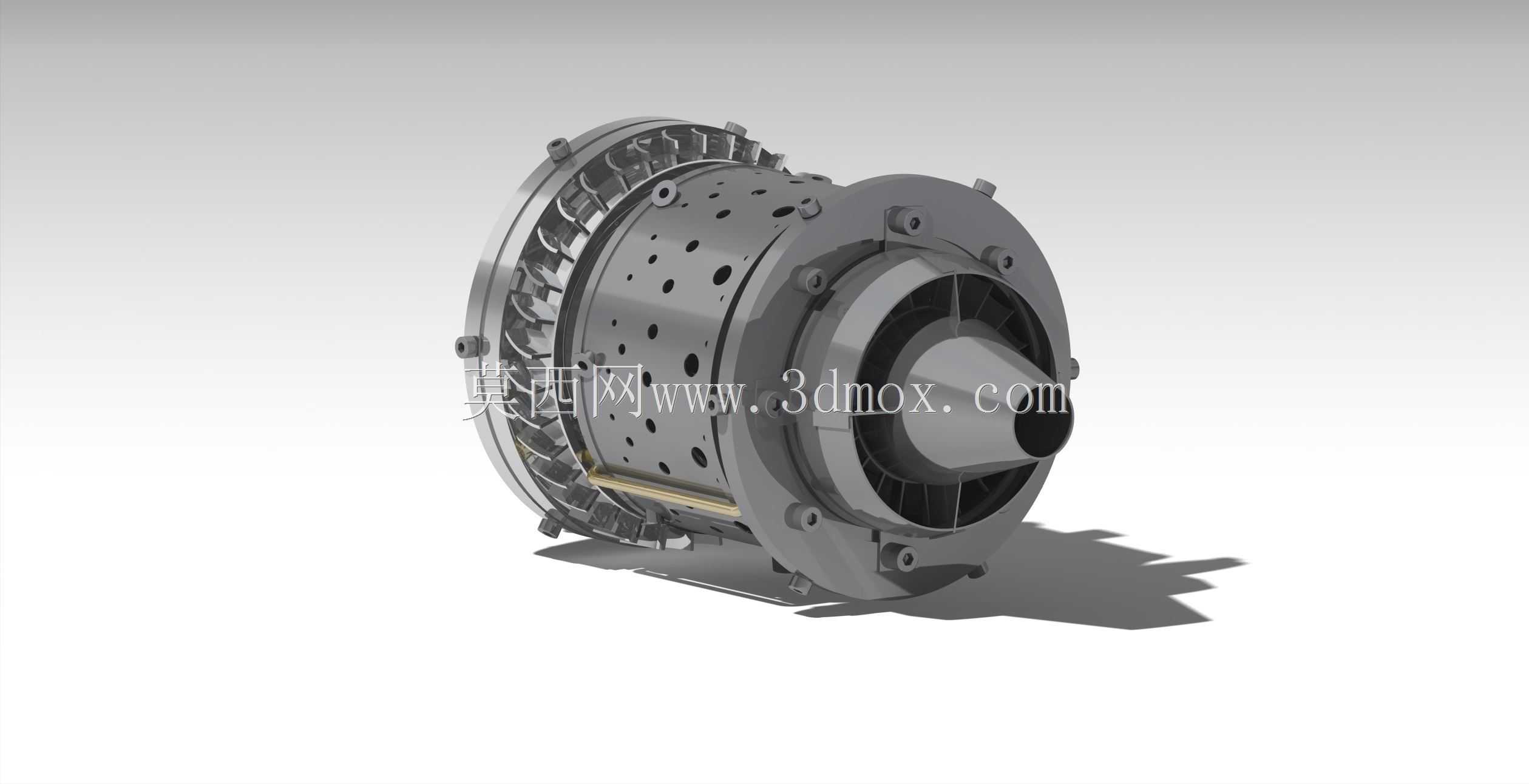

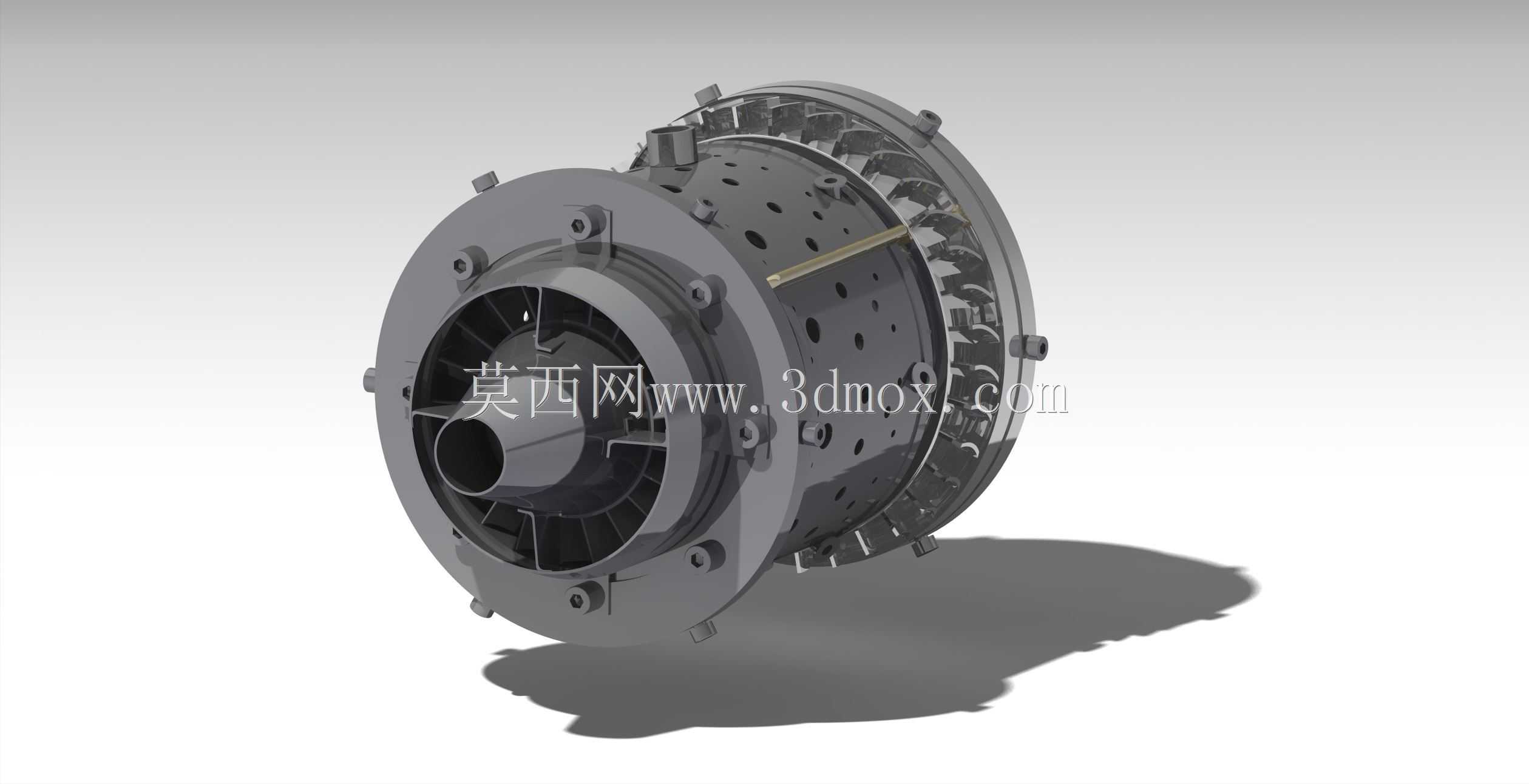

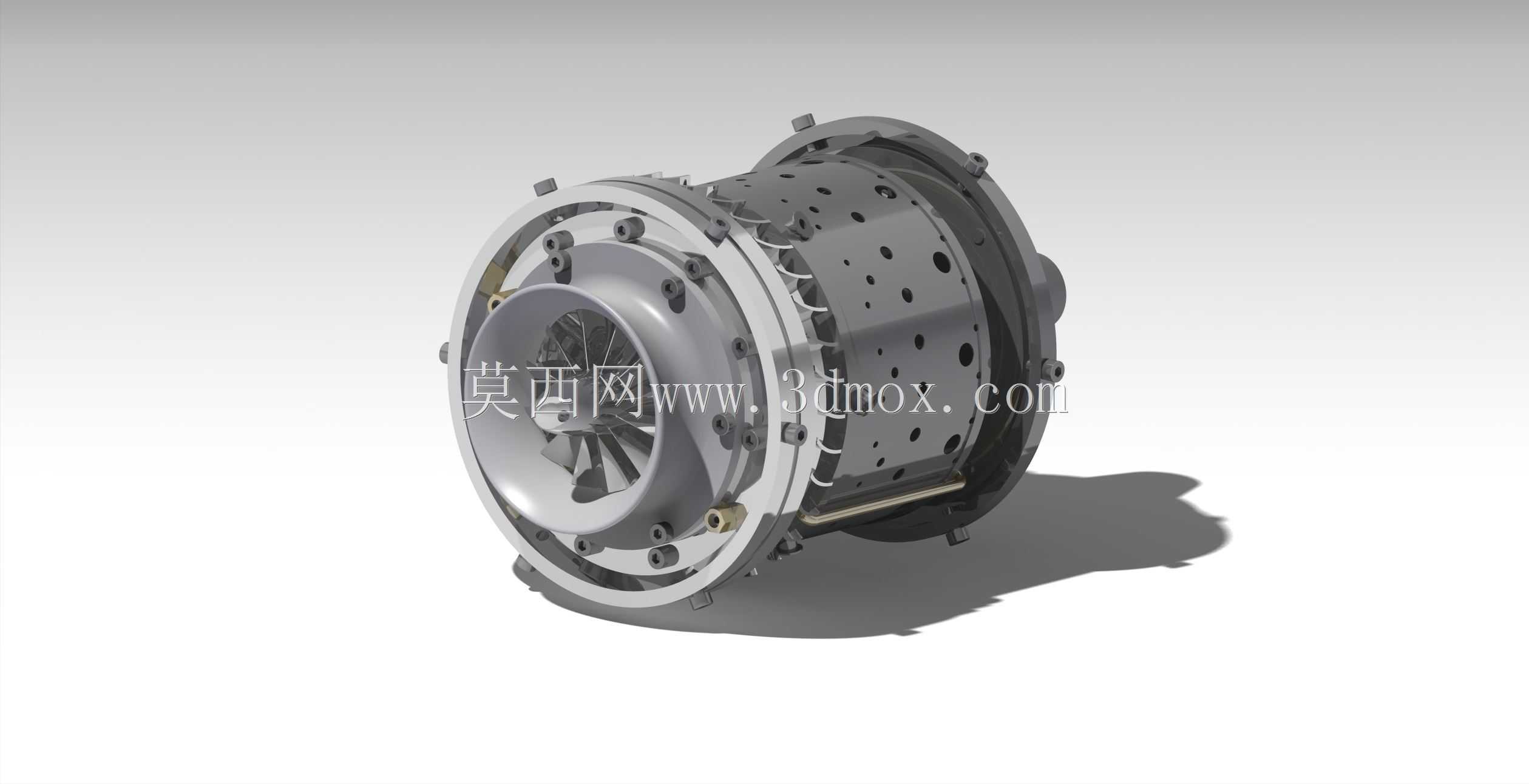

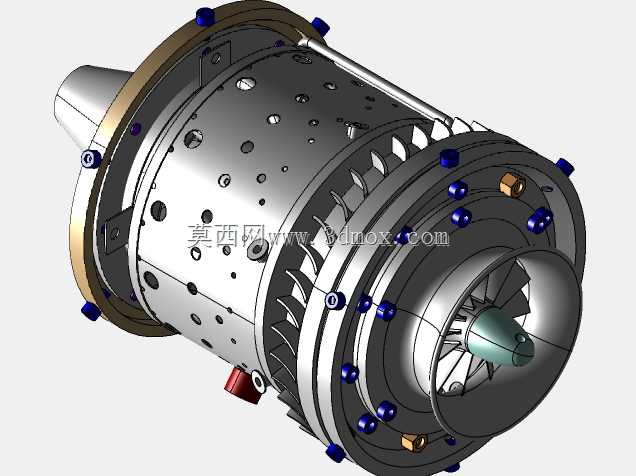

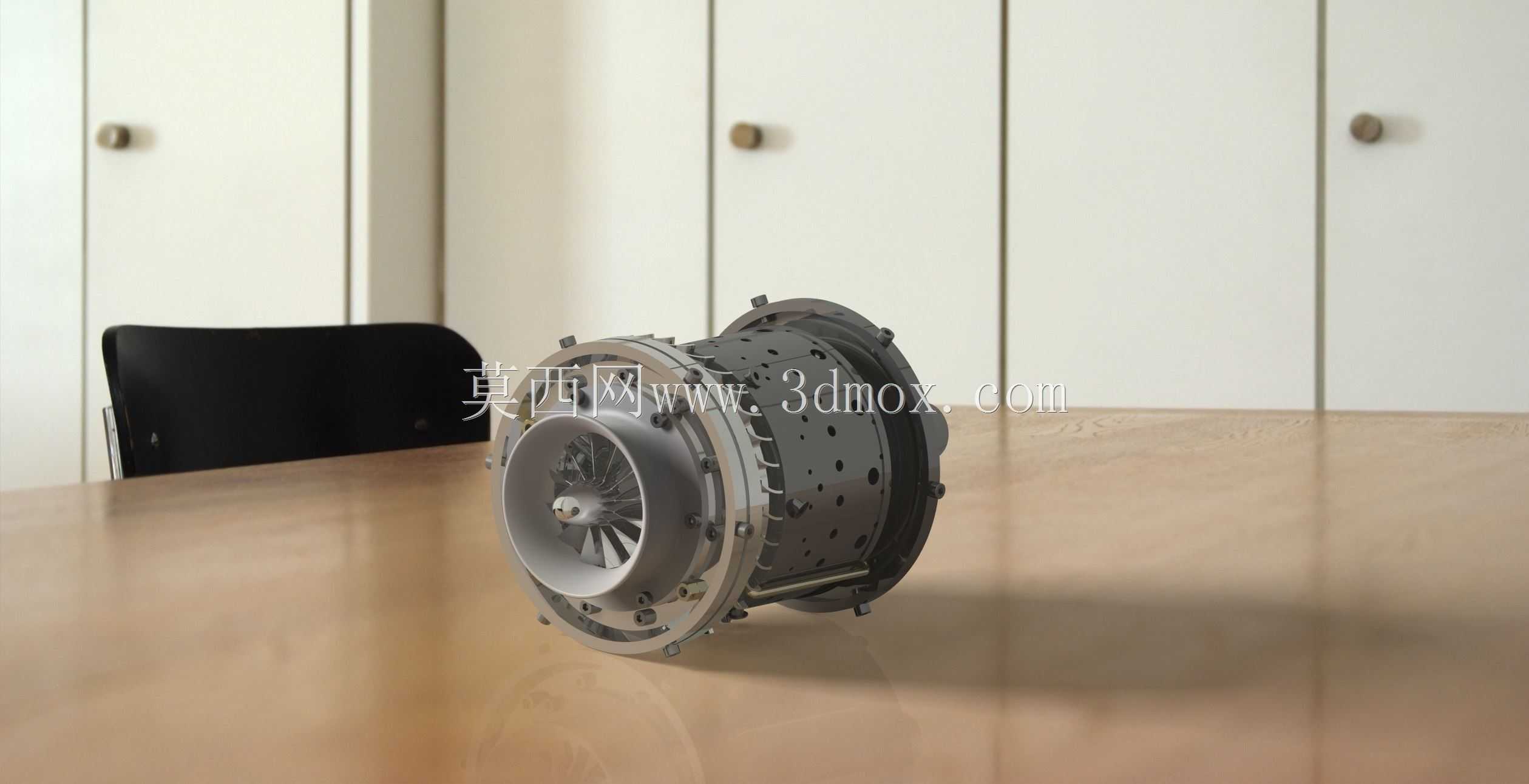

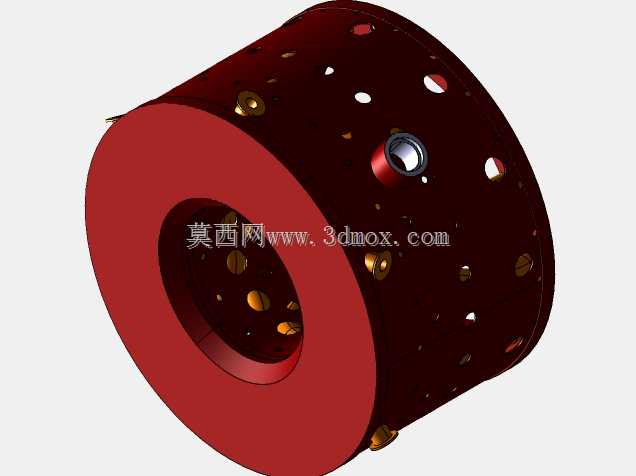

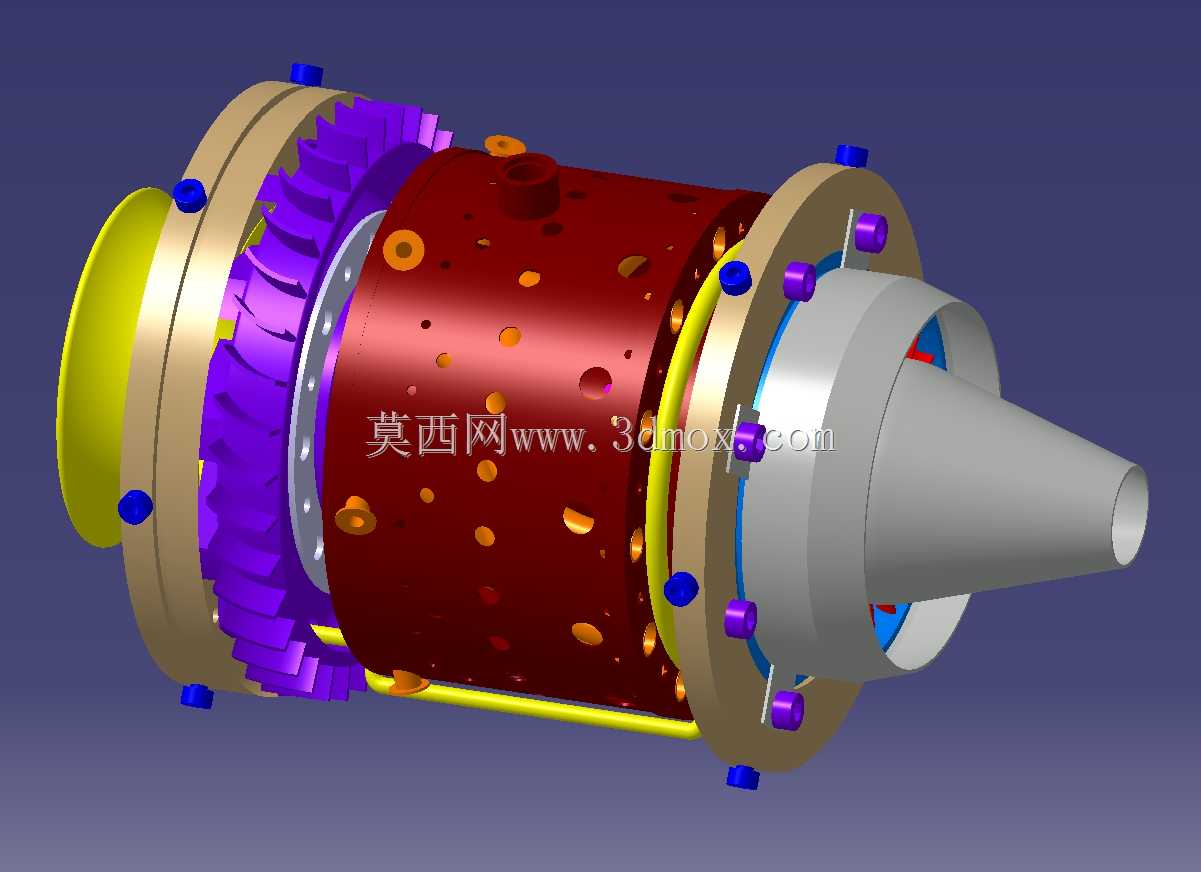

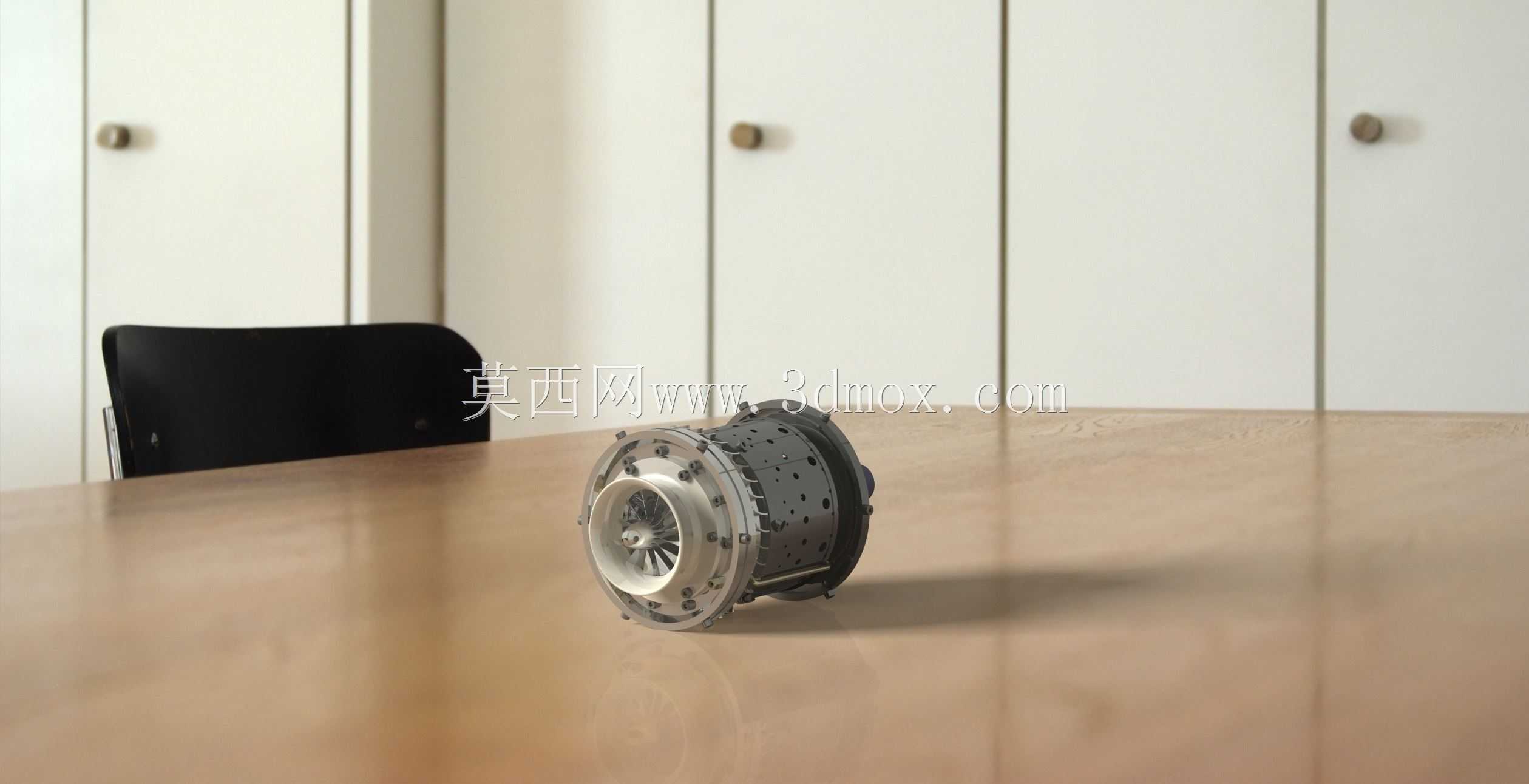

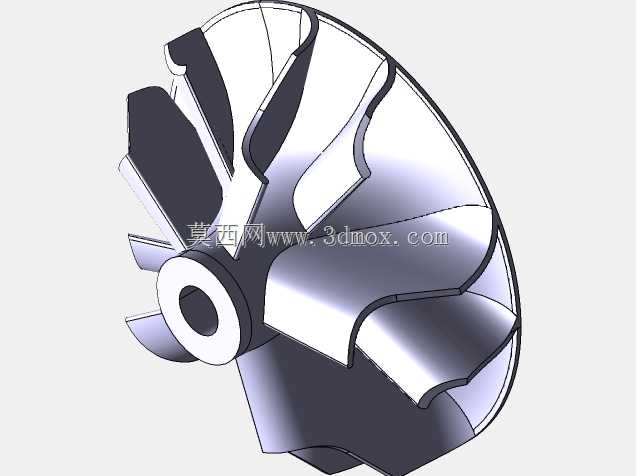

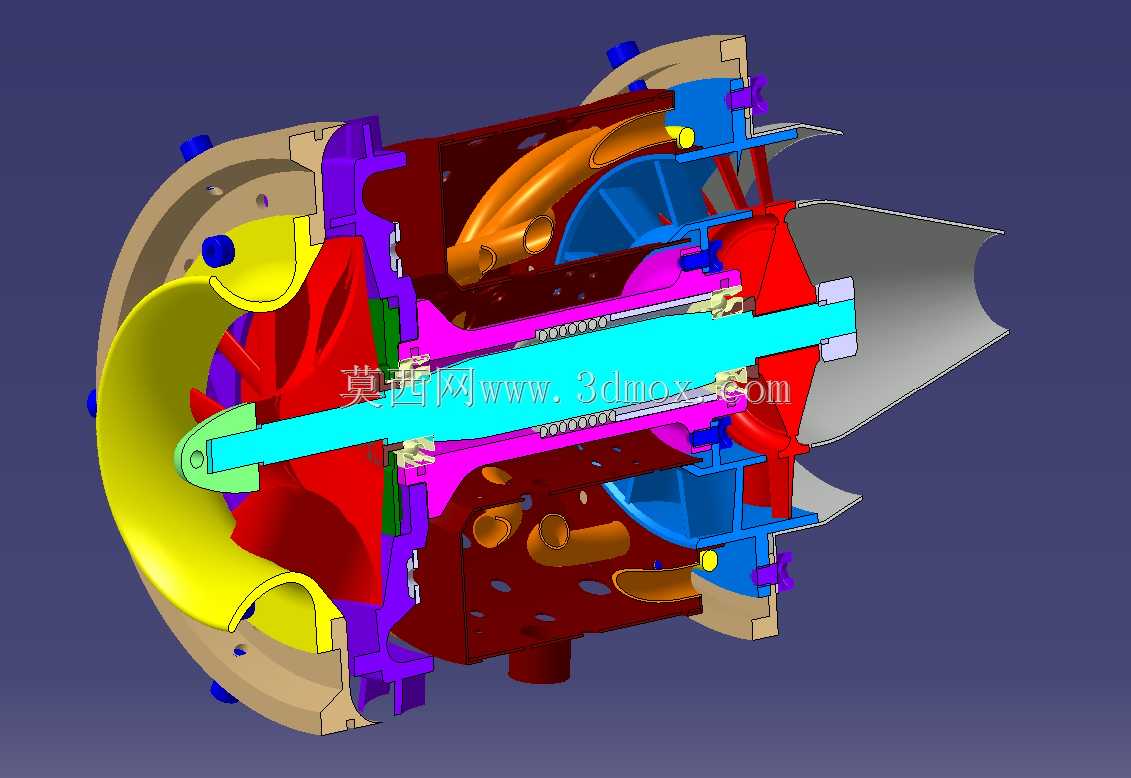

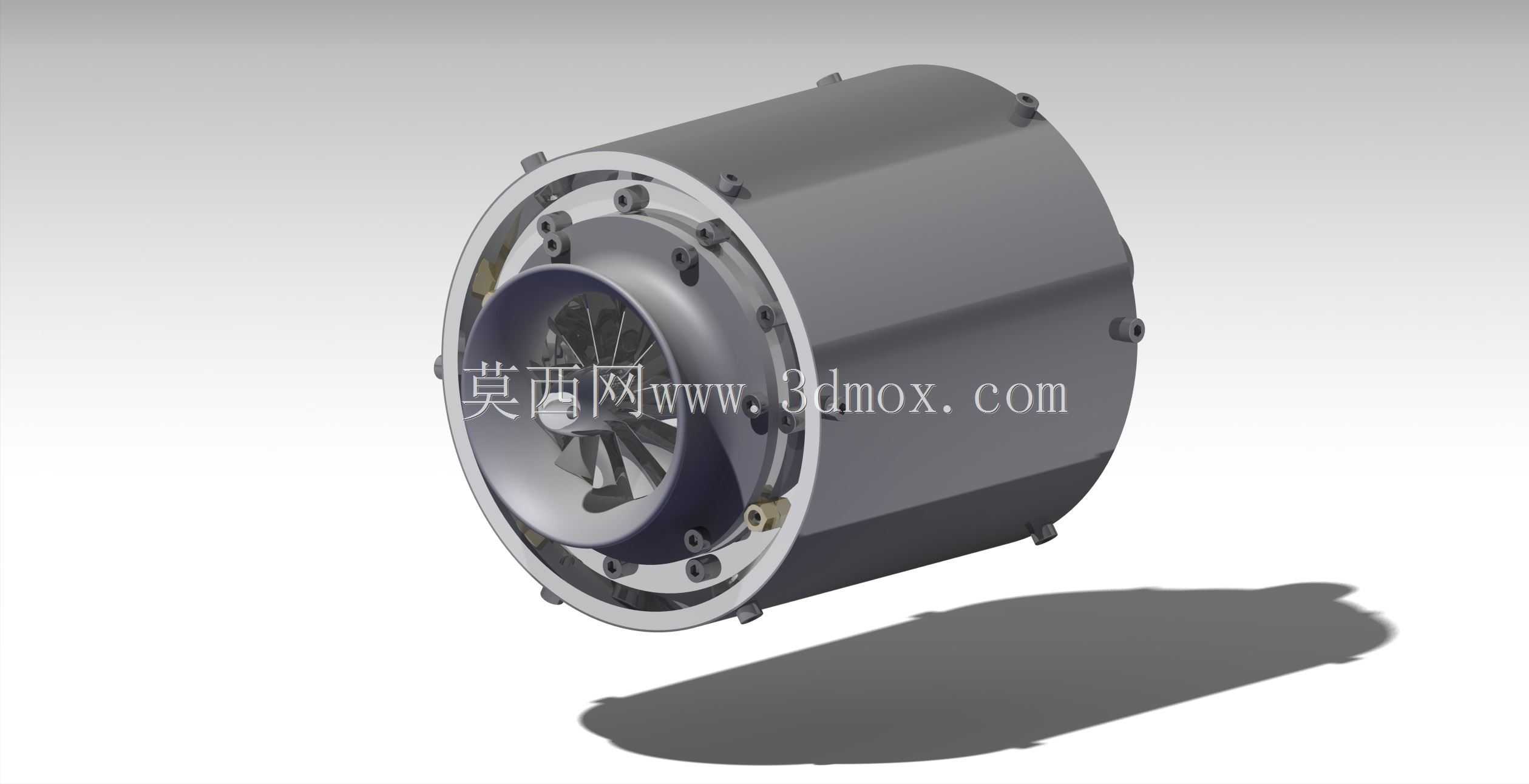

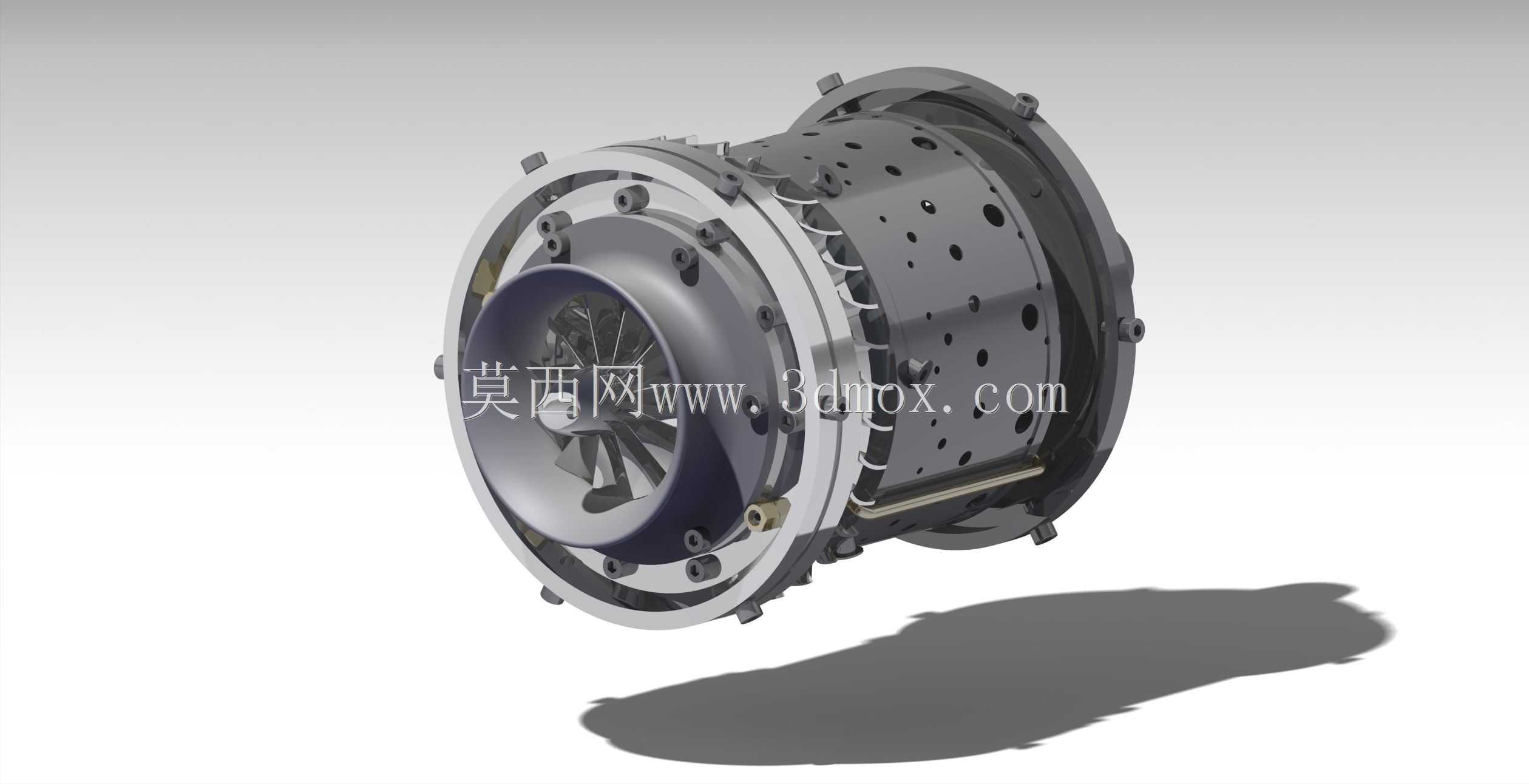

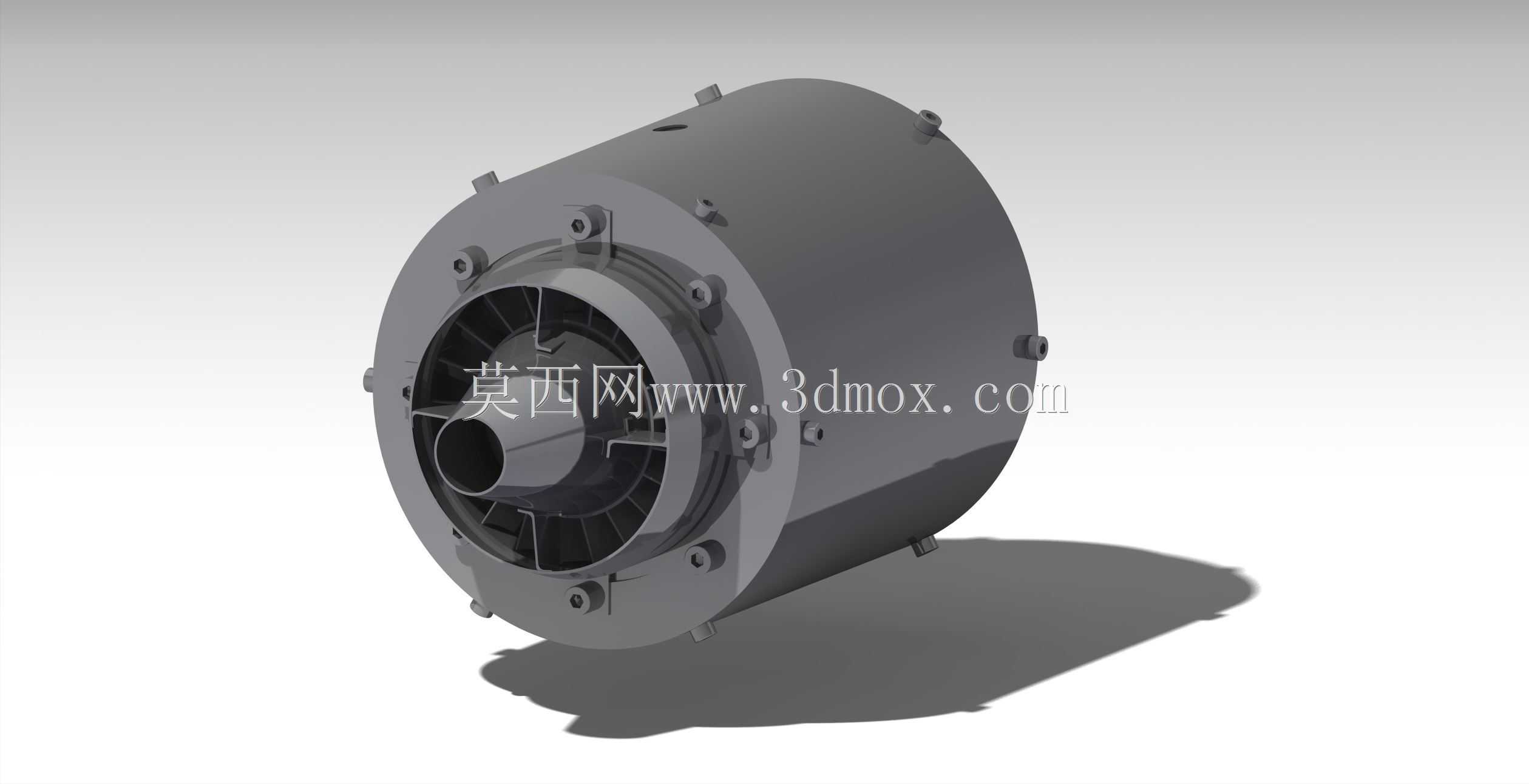

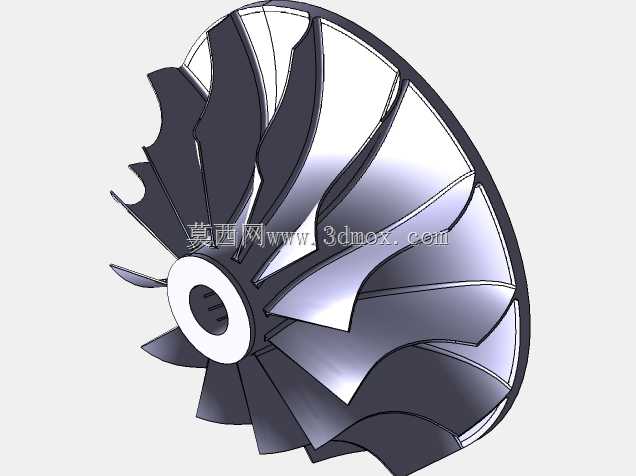

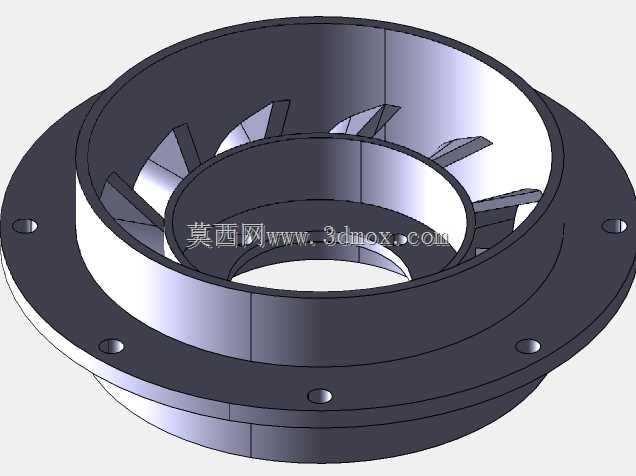

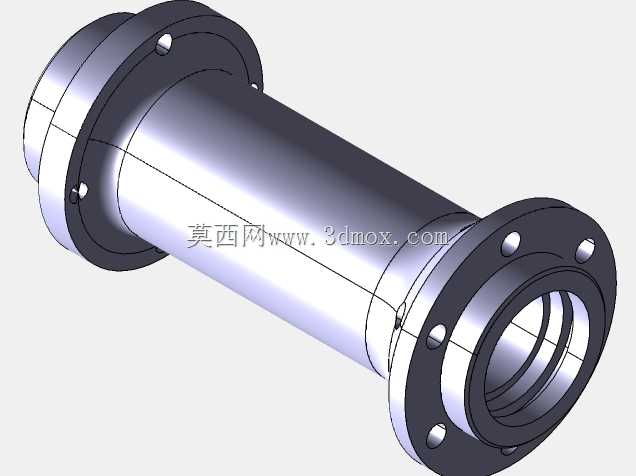

这款小型涡轮喷气动力装置主要面向轻型航空飞行器领域，适配航模试验平台、小型靶机、轻型无人机等对动力体积、重量有严苛要求的应用场景，可作为小型载人轻型飞行器的试验动力单元，也能用于地面涡轮动力试验台的教学演示与性能验证场景，填补了小推力等级涡喷动力在民用轻型航空领域的应用空白。该装置核心功能是通过进气、压气、燃烧、涡轮做功、排气的完整热力循环，将燃油化学能转化为高速喷射气流的动能，持续输出稳定推力，为搭载平台提供可靠飞行动力，同时可通过调节燃油供给量灵活调整推力输出区间，适配不同工况下的动力需求。从功能特性来看，这款涡喷装置采用单级离心压气机搭配环形燃烧室、单级轴流涡轮的经典布局，压气机叶轮采用三元流曲面设计，可在较小的叶轮直径下实现较高的压比，有效提升进气压缩效率；环形燃烧室采用多孔掺混结构，能够保证燃油与压缩空气充分混合，燃烧更充分，同时降低局部高温区占比，延长热端部件使用寿命；涡轮端与压气机采用同轴直连结构，减少传动环节的能量损耗，整体转动惯量控制在较低水平，油门响应速度更快，可快速适配飞行器的姿态调整推力需求。设计过程中优先考虑了紧凑性与维护便捷性的平衡，整机采用径向分层的模块化结构，从进气端到排气端依次为进气机匣、压气机组件、燃烧室机匣、涡轮导向器、涡轮转子、尾喷管，各模块通过法兰边与精密螺栓连接，无需专用工装即可完成拆解维护，机匣外部预留的传感器安装位可直接加装转速、温度、压力监测元件，方便运行状态的实时监控。外形尺寸方面，整机采用类圆柱回转体结构，最大径向尺寸控制在小直径区间，轴向长度紧凑，安装边界仅需预留对应圆柱空间即可完成装机，机匣外壁设置的周向安装耳座采用等角度分布设计，可适配不同角度的安装固定需求，进气端采用收敛型进气道唇口设计，可在大迎角飞行状态下保证进气均匀性，避免压气机喘振，尾喷管采用收敛型结构，可进一步提升排气速度，优化推力输出效率。整体结构在保证强度与热稳定性的前提下，尽可能采用轻量化结构设计，机匣部分采用薄壁带加强筋的结构形式，在降低整机重量的同时保证高温工况下的结构刚度，避免高速转动下的形变问题，转动部件经过动平衡调校，可在高转速工况下稳定运行，降低振动带来的部件损耗。
