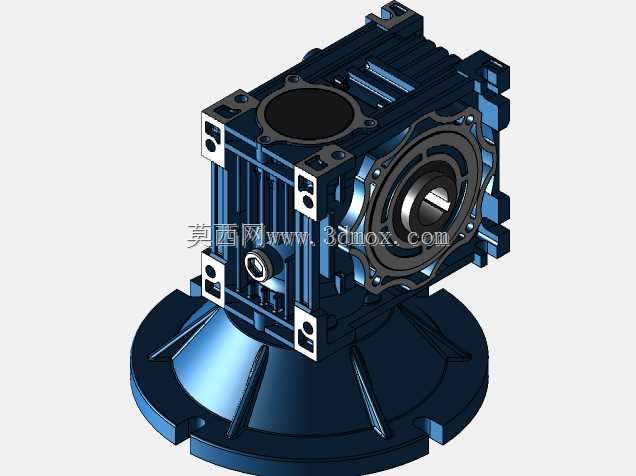

30比1传动比蜗轮蜗杆减速装置

项目分类:减速机 发布时间:2021-04-19 ID:142451
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置
  • 30比1传动比蜗轮蜗杆减速装置

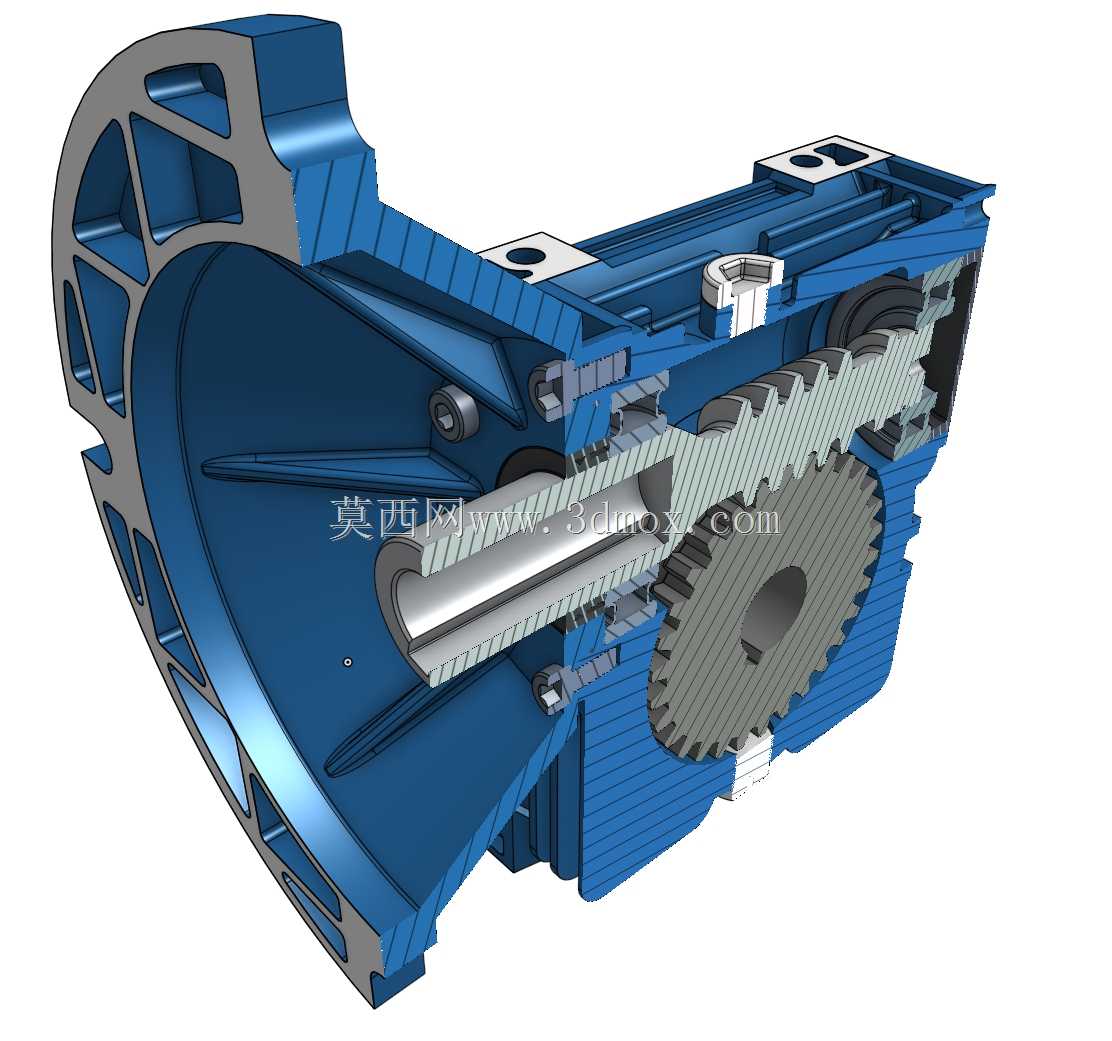

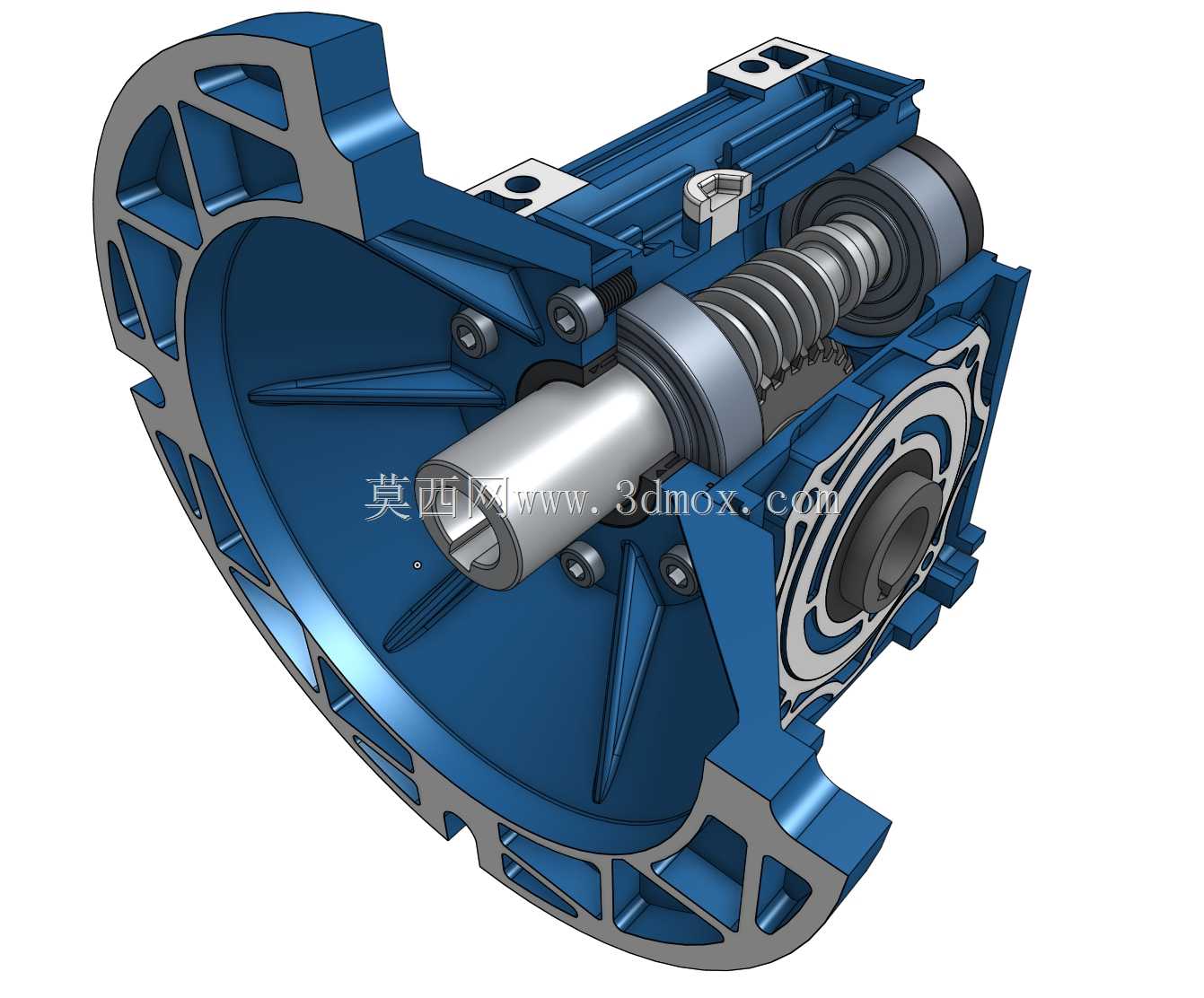

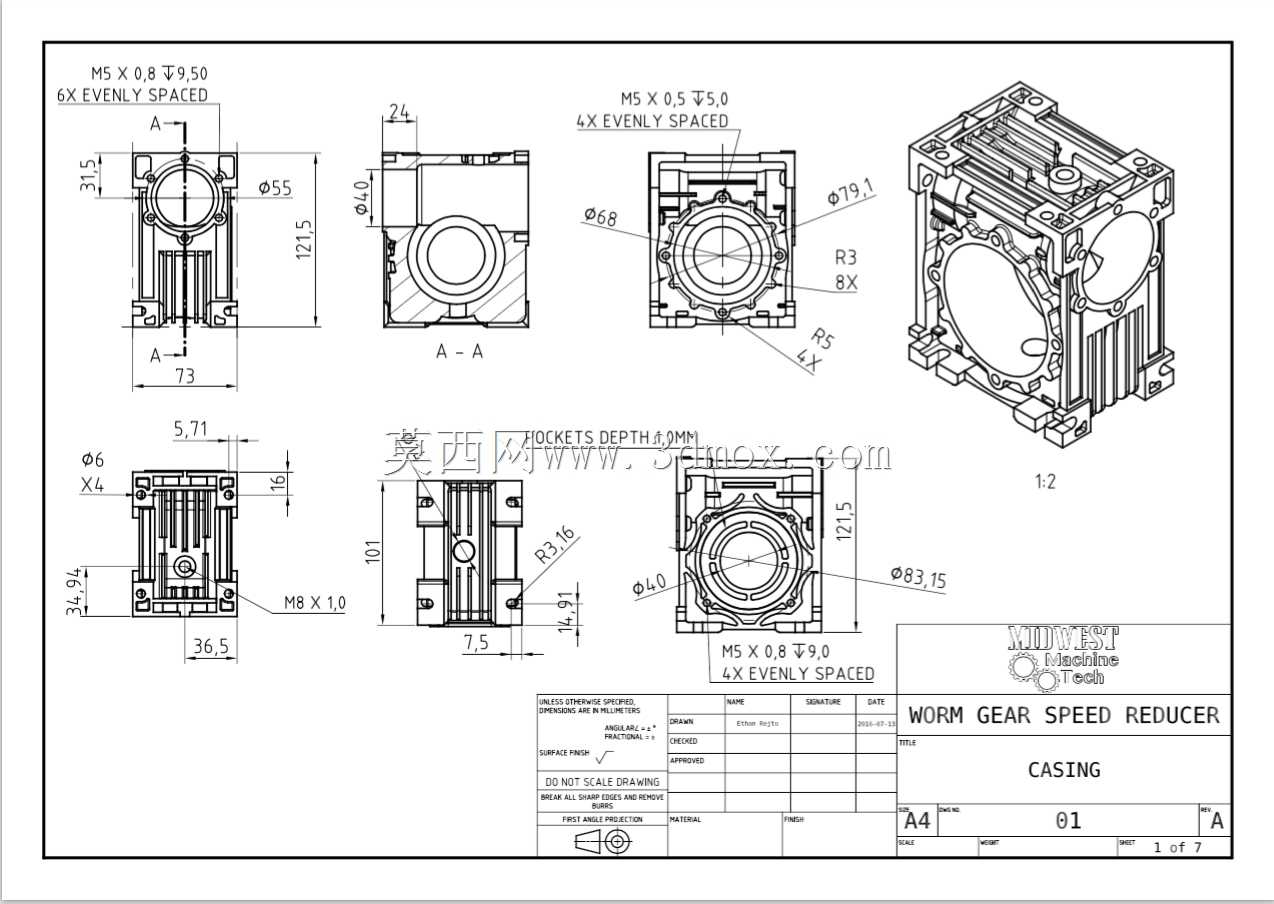

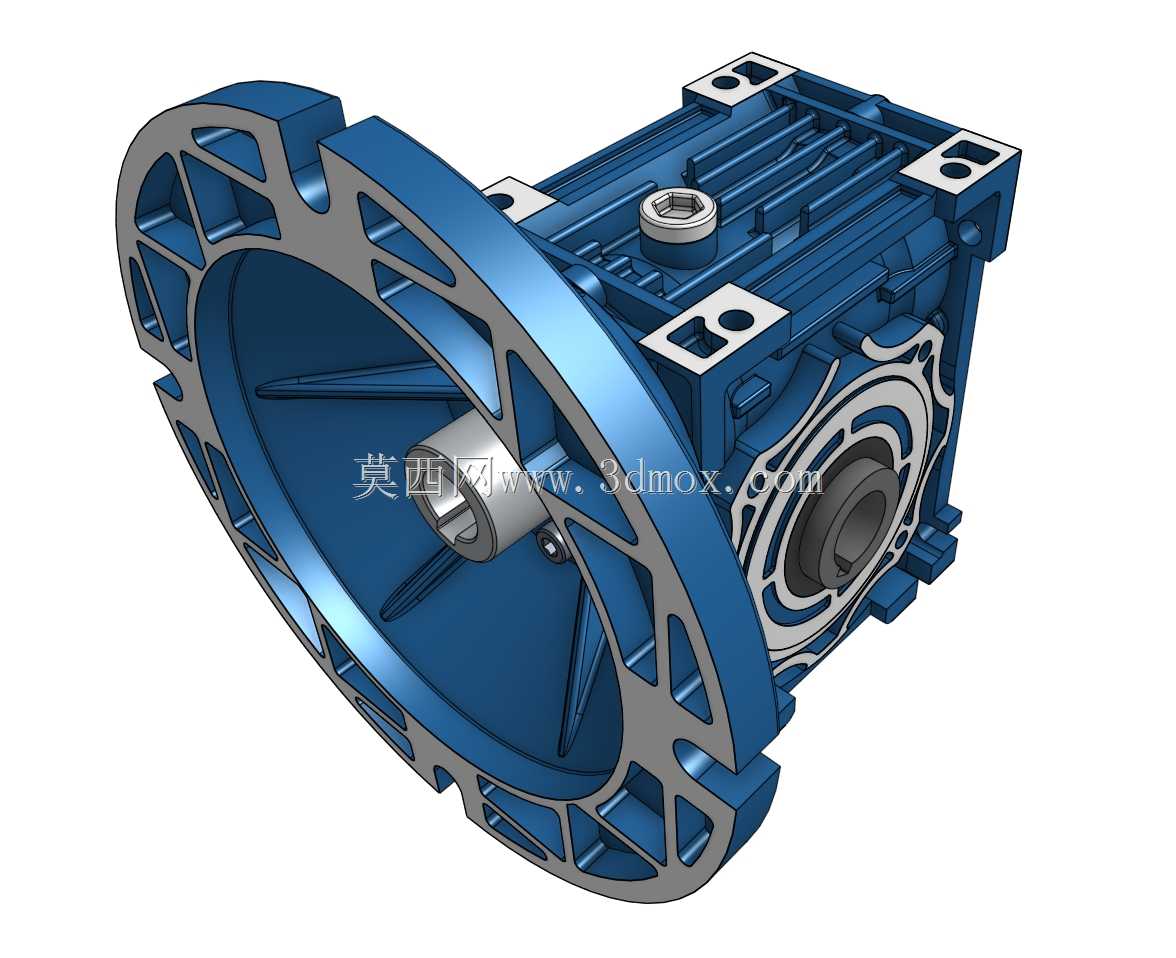

这款减速装置是工业传动系统里的核心配套部件,主要作用是在原动机和工作机之间匹配转速、传递增大的扭矩,广泛适配各类需要低转速大扭矩输出的工业场景,比如轻工生产线的输送辊驱动、食品包装设备的动力传输、小型自动化专机的进给机构、物流分拣设备的动力单元,还有小型工程机械的辅助传动部位,都能见到这类蜗轮蜗杆减速结构的身影。它的核心传动特性是依靠蜗杆与蜗轮的啮合实现大减速比传动,30:1的传动比可以将输入端的高转速精准降低到适配工作端的低转速区间,同时输出扭矩会对应放大,满足负载端的动力需求,而且蜗轮蜗杆结构本身具备反向自锁特性,也就是只能由蜗杆带动蜗轮转动,蜗轮无法反向驱动蜗杆,这个特性可以在很多垂直升降、倾斜输送的场景里起到防逆转的安全防护作用,避免负载倒转引发设备故障或者安全事故。从设计思路来看,这款减速装置采用了一体化的铸铝壳体结构,壳体外部做了密集的加强筋设计,一方面是在保证整体结构刚性的前提下尽可能降低壳体自重,另一方面这些加强筋也增大了壳体的散热面积,设备长时间运行时产生的热量可以通过壳体快速散出,避免内部传动部件因为过热出现磨损加剧、润滑失效的问题。输入端采用了法兰式安装结构,可以直接和标准规格的驱动电机对接,不需要额外加工连接过渡件,安装对接的适配性很强,输出端为实心轴结构,可以通过键连接直接和负载端的传动轴、联轴器或者链轮、带轮对接,动力传递的同轴度有很好的保障。在安装边界方面,这款减速装置的壳体安装孔位按照通用的安装标准设计,既可以采用卧式水平安装,也可以根据设备的布局需求调整为立式或者侧装方式,安装固定时只需要保证安装基面的平面度符合要求,对接的输入输出轴保持同轴度在允许公差范围内,就可以保证设备长期稳定运行。内部的蜗杆采用合金钢材质做表面硬化处理,蜗轮采用耐磨的铜合金材质,两者啮合的时候摩擦阻力小,耐磨性能优异,长期运行的传动精度保持性好,日常维护只需要按照周期更换壳体内的润滑脂就可以,维护成本很低。整体结构紧凑,轴向和径向的尺寸都控制得比较合理,不会占用过多的设备安装空间,很适合在安装空间受限的小型自动化设备里配套使用,传动过程中运行平稳,啮合的噪音很低,即使是在对噪音控制有要求的车间生产环境里也能满足使用需求。
