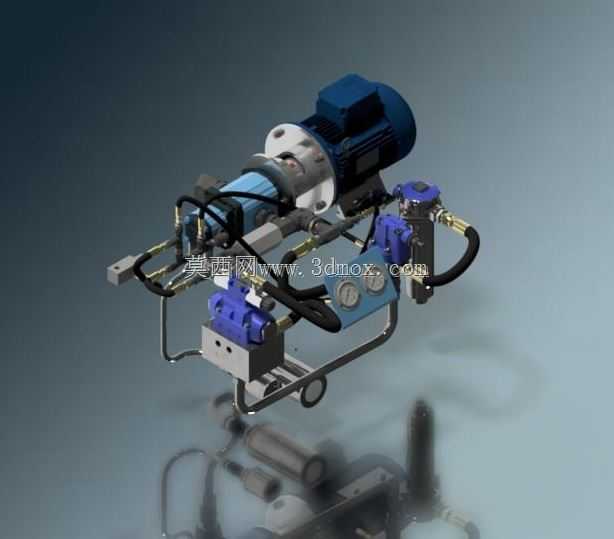

高低压组合式液压动力供油装置

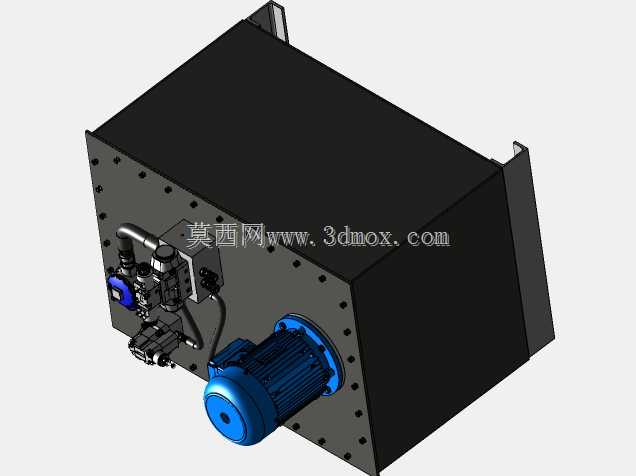

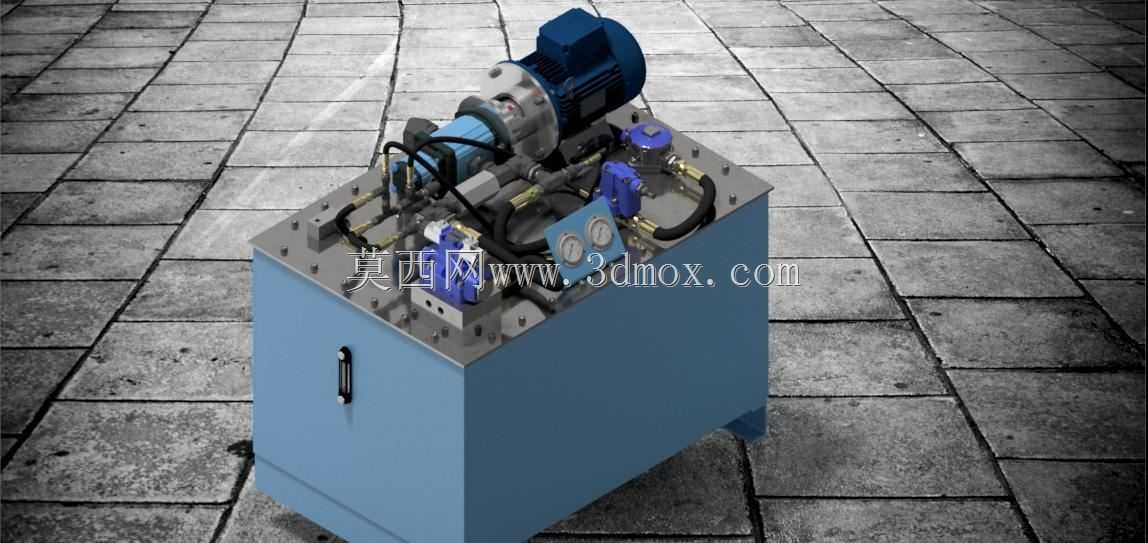

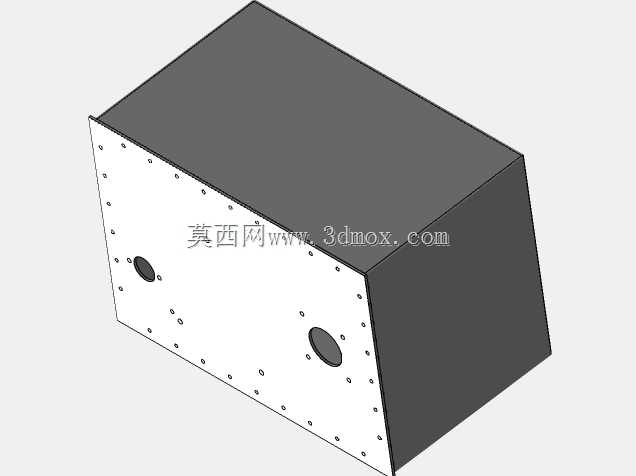

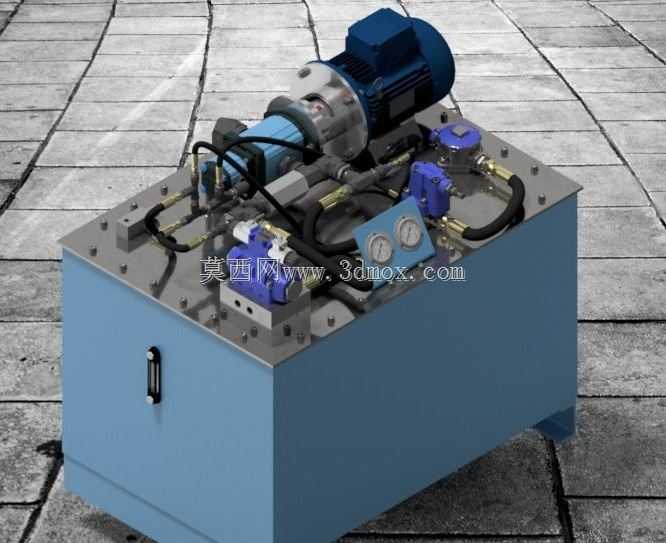

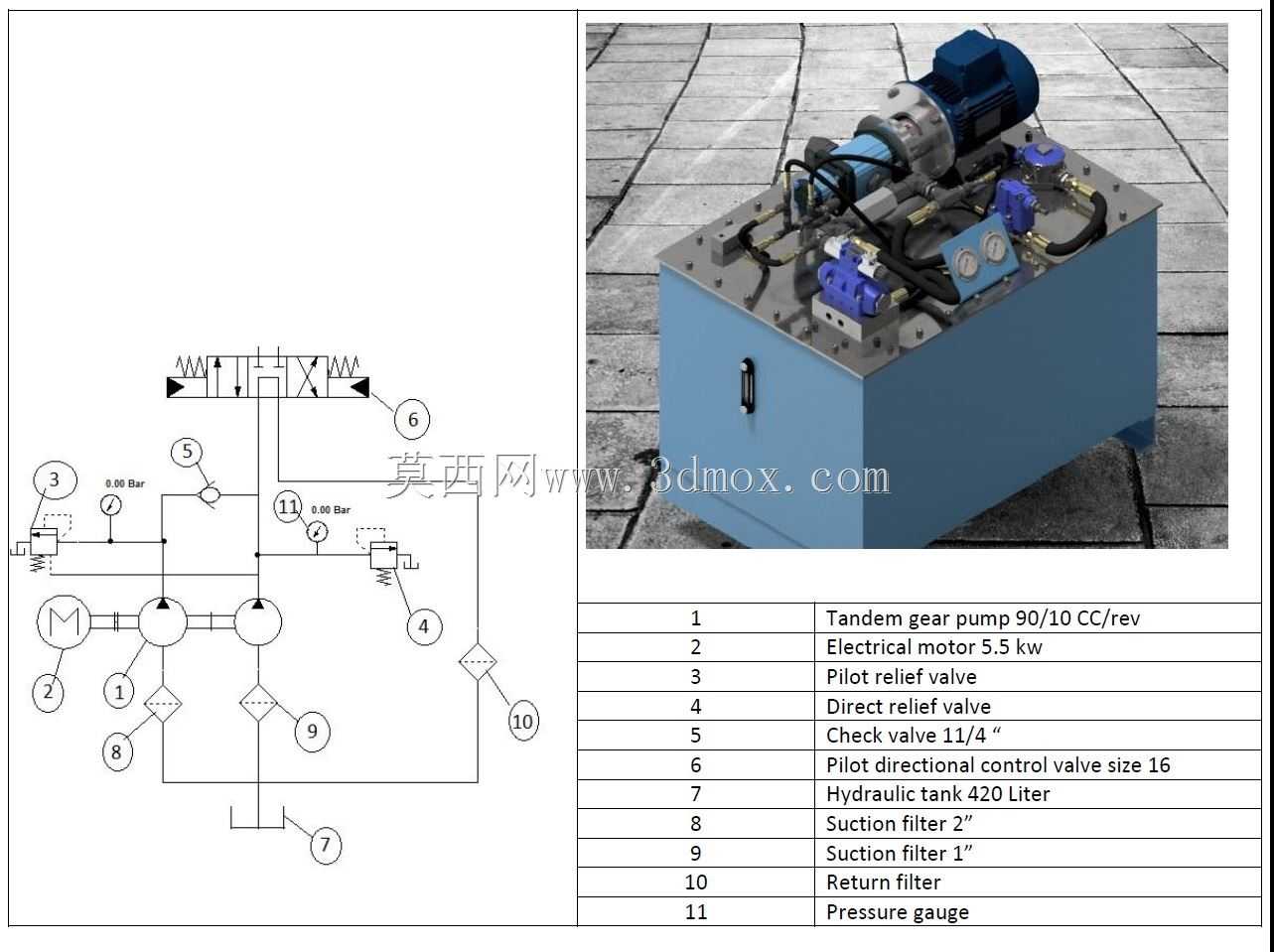

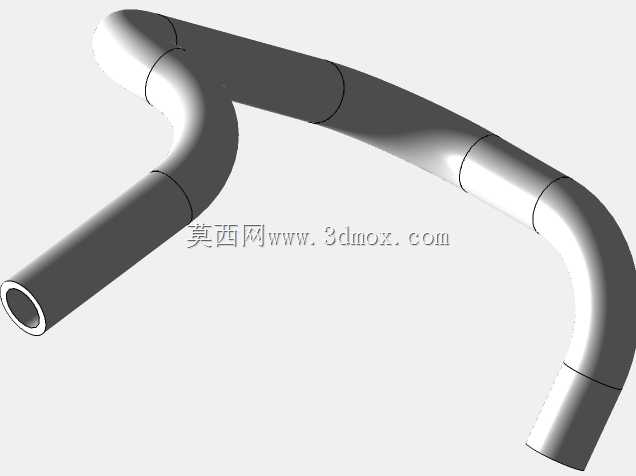

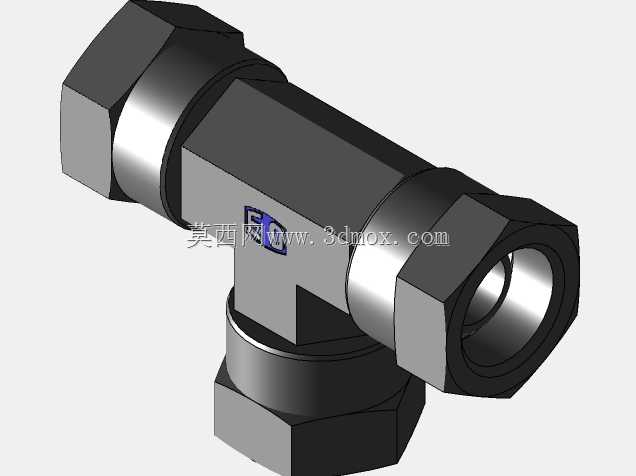

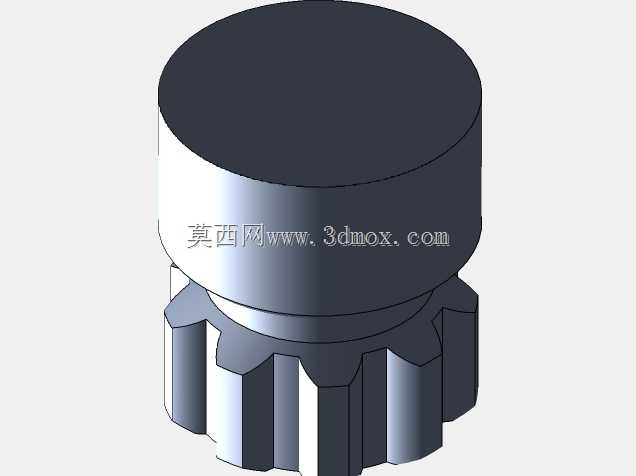

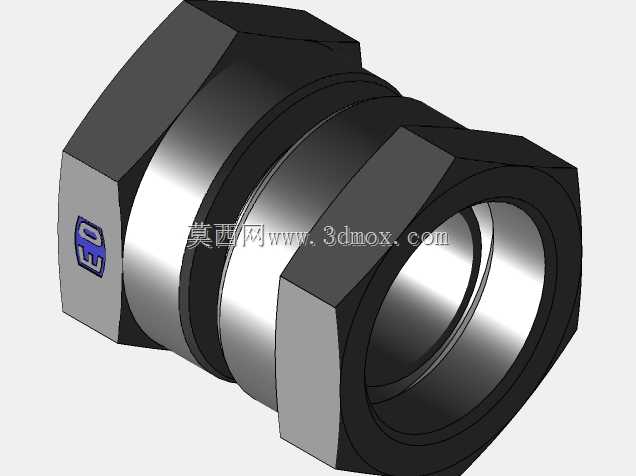

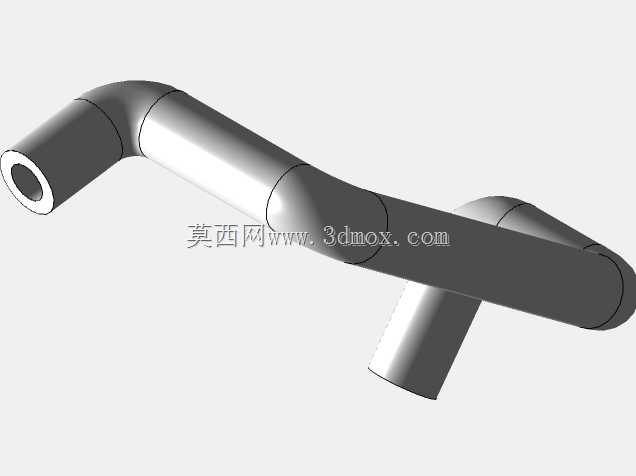

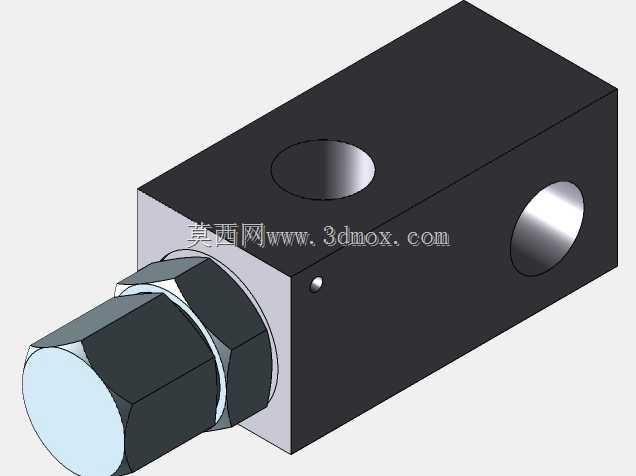

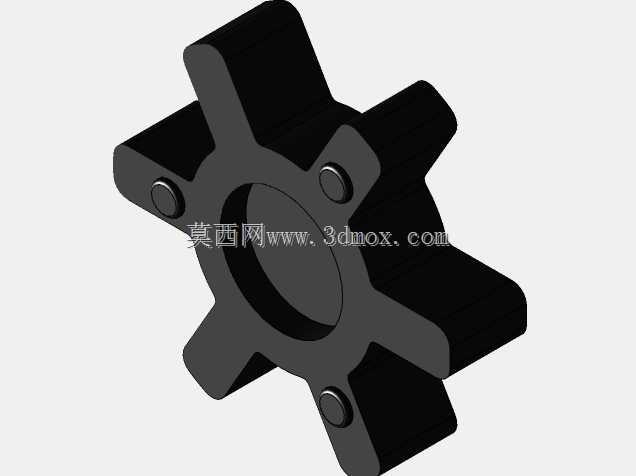

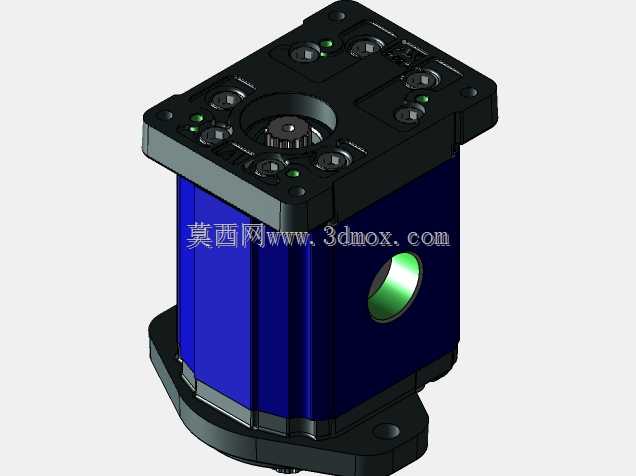

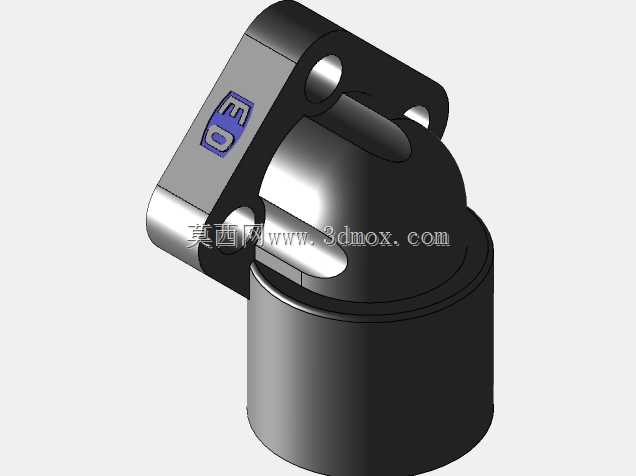

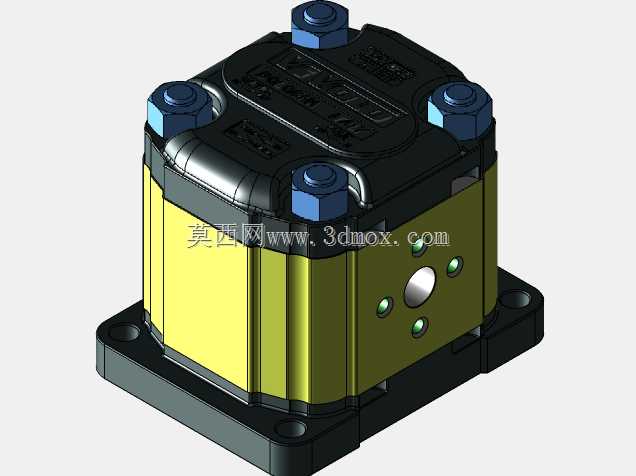

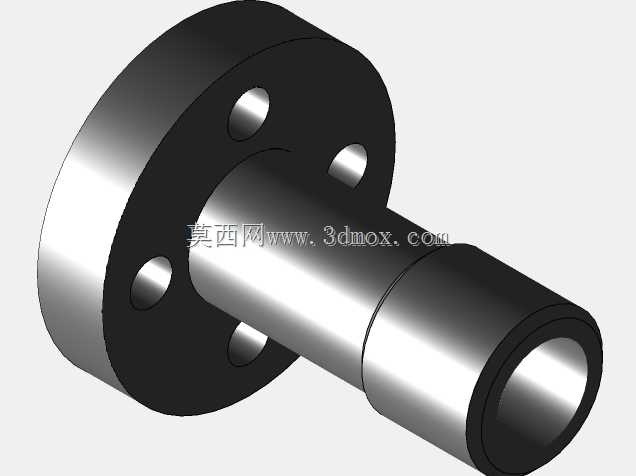

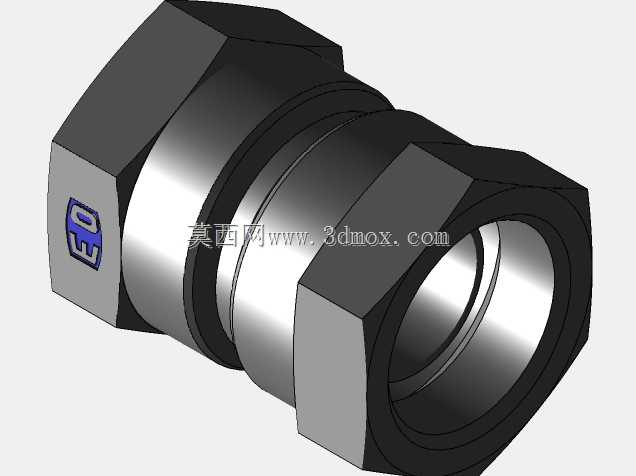

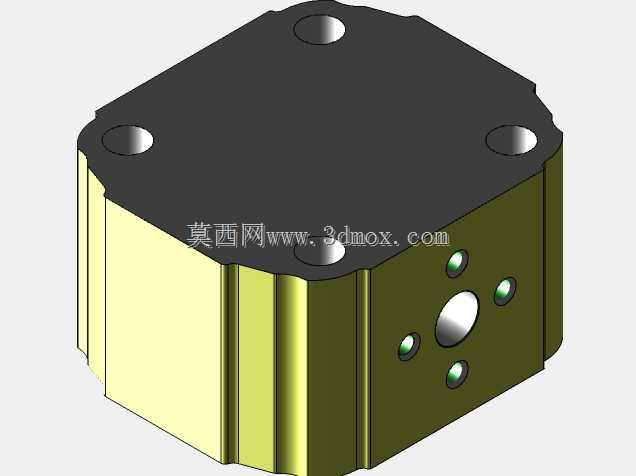

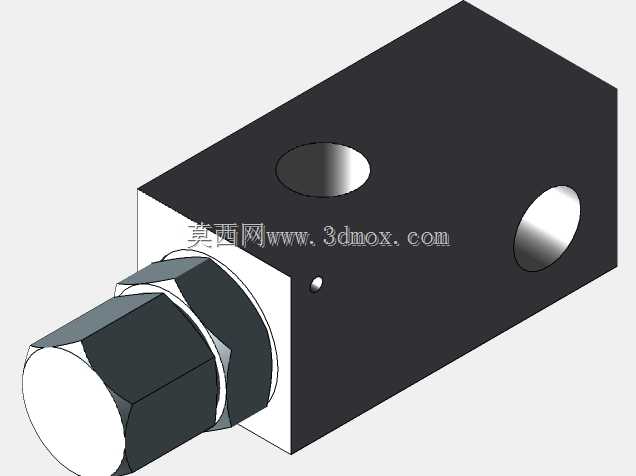

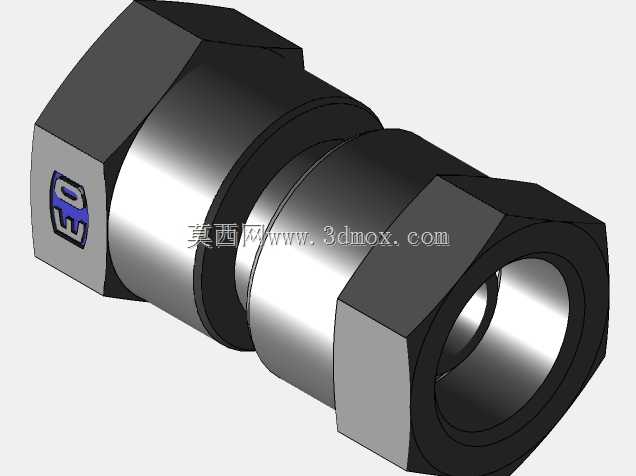

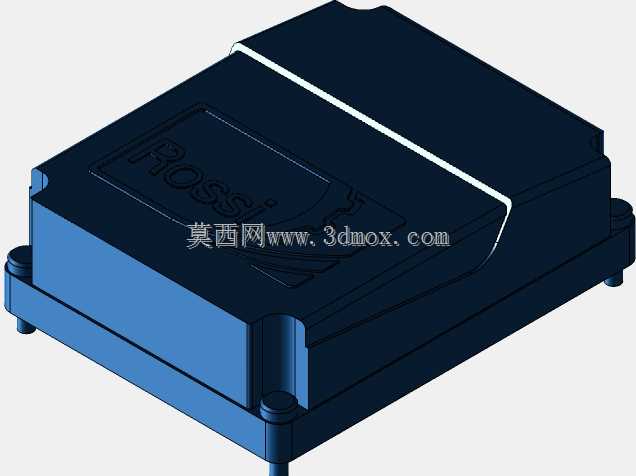

这套高低压液压动力装置主要面向需要分级压力输出的工业液压作业场景，常见于中小型机床夹紧回路、工装夹具驱动、小型压机动作执行、自动化生产线的辅助动力供给等工况，可同时满足高压小流量的重载动作需求与低压大流量的快速空载动作需求，相比单压力等级的液压站能有效降低非必要功耗，提升整套液压回路的运行效率。整套装置采用一体式集成布局，将动力元件、控制元件、储油元件全部整合在箱式结构内，底部的方形储油箱体采用钢板焊接成型，容积为400升，可充分容纳系统循环所需液压油，同时预留足够的油液散热、杂质沉降空间，箱体侧面设置液位检测部件，方便日常运维时快速观察油位状态，底部配置支撑脚座，可直接平稳放置在车间硬化地面上，无需额外制作大型安装基础，整体安装边界规整，占用车间空间较小，适配多数中小型设备的配套安装需求。动力端搭载5.5kw驱动电机，通过联轴器直接驱动双联泵组工作，双联泵的双泵排量分别为90cc/rev与10cc/rev，低压大流量泵负责空载阶段的快速供油，驱动执行元件完成快进、快退等动作，高压小流量泵负责重载作业阶段的高压供油，输出高压油液完成加压、夹紧、保压等工序，两个泵组协同工作可在保证作业压力需求的同时，减少高压溢流带来的能量损耗与油液发热问题。阀组部分集成了通径16的方向控制阀，可精准控制液压油的流向切换，实现执行元件的动作方向调整，同时配置两个安全溢流阀，分别对应高低压两条回路的压力上限保护，避免回路压力过载损坏元件，还搭载1又1/4英寸规格的止回阀，可防止油液反向流动，避免执行元件在停机状态下出现意外位移，保障作业安全。阀组上方设置两块压力检测仪表，运维人员可直接通过仪表直观读取两条回路的实时工作压力，快速判断系统运行状态。整套装置的管路全部采用硬管加局部软管的组合布局，硬管负责固定路径的油液传输，减少管路振动，软管用于连接存在轻微相对位移的部件，抵消安装误差与运行振动带来的应力，所有管路接口都做了密封处理，降低漏油风险。顶部阀岛与元件采用模块化安装设计，后续如果需要调整回路功能、更换元件，可直接在现有安装板上进行调整，无需大幅改动整体结构，维护便捷性较高。
