集成式小型液压动力单元结构设计

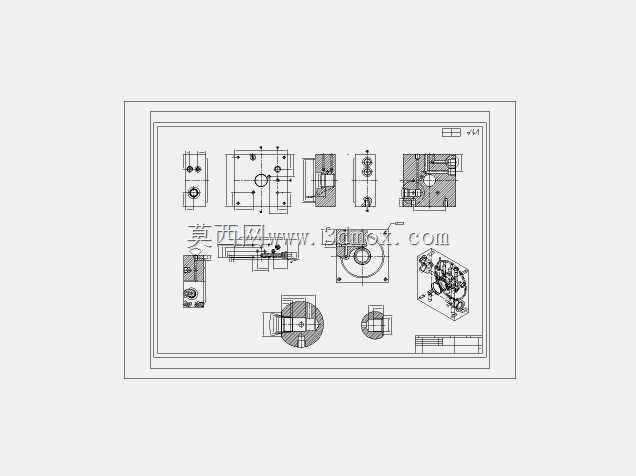

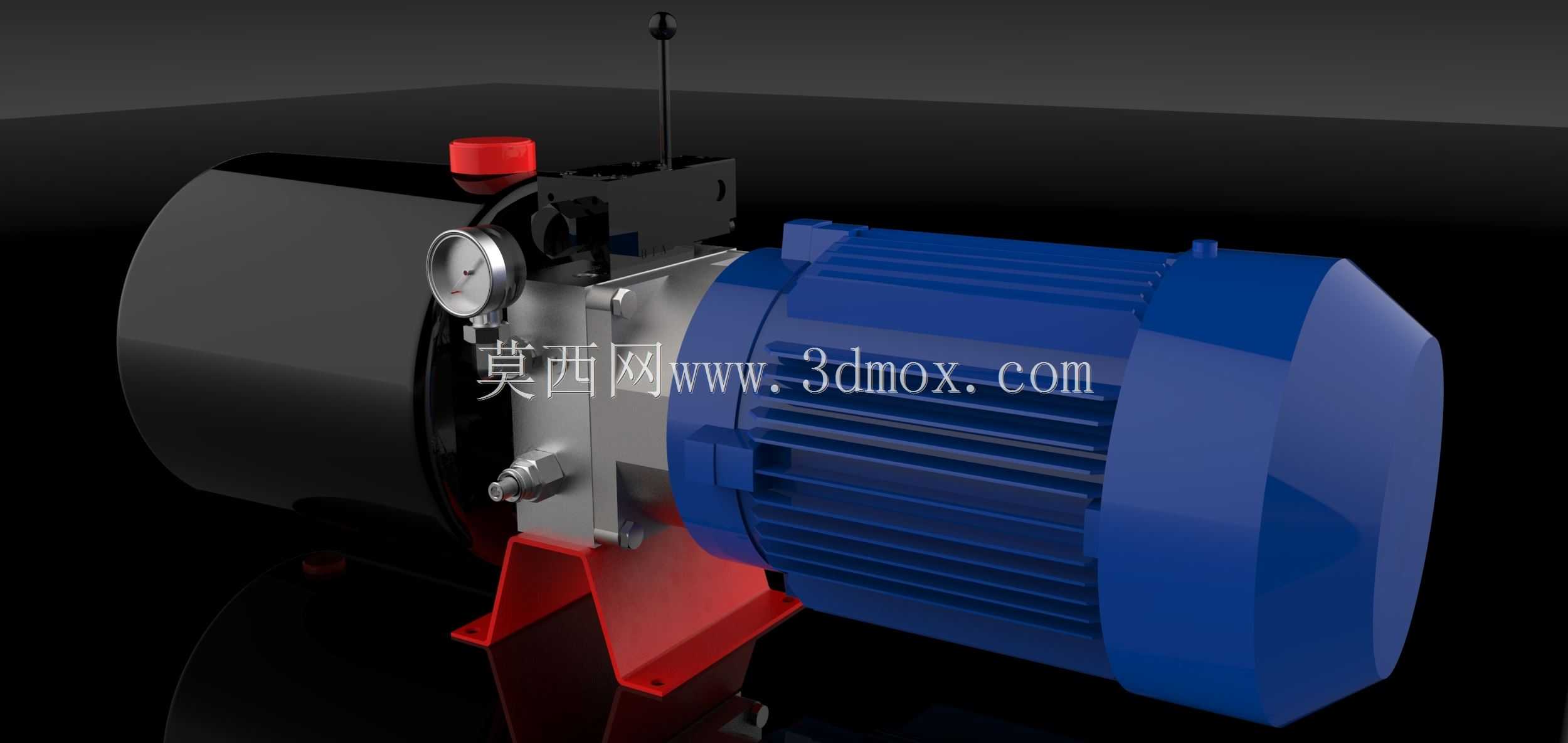

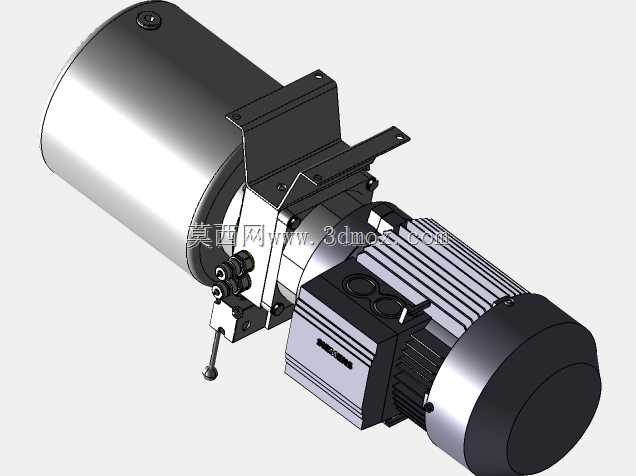

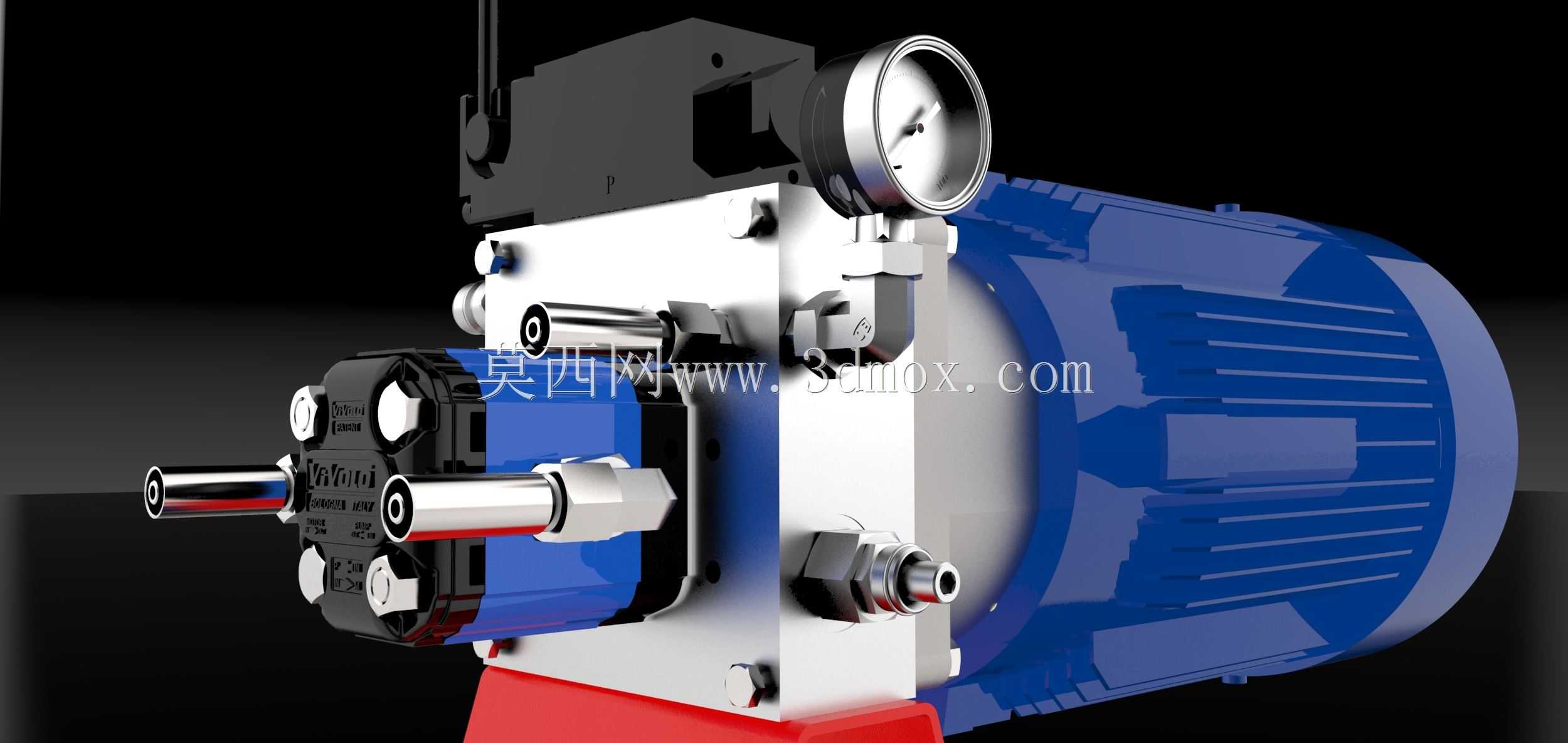

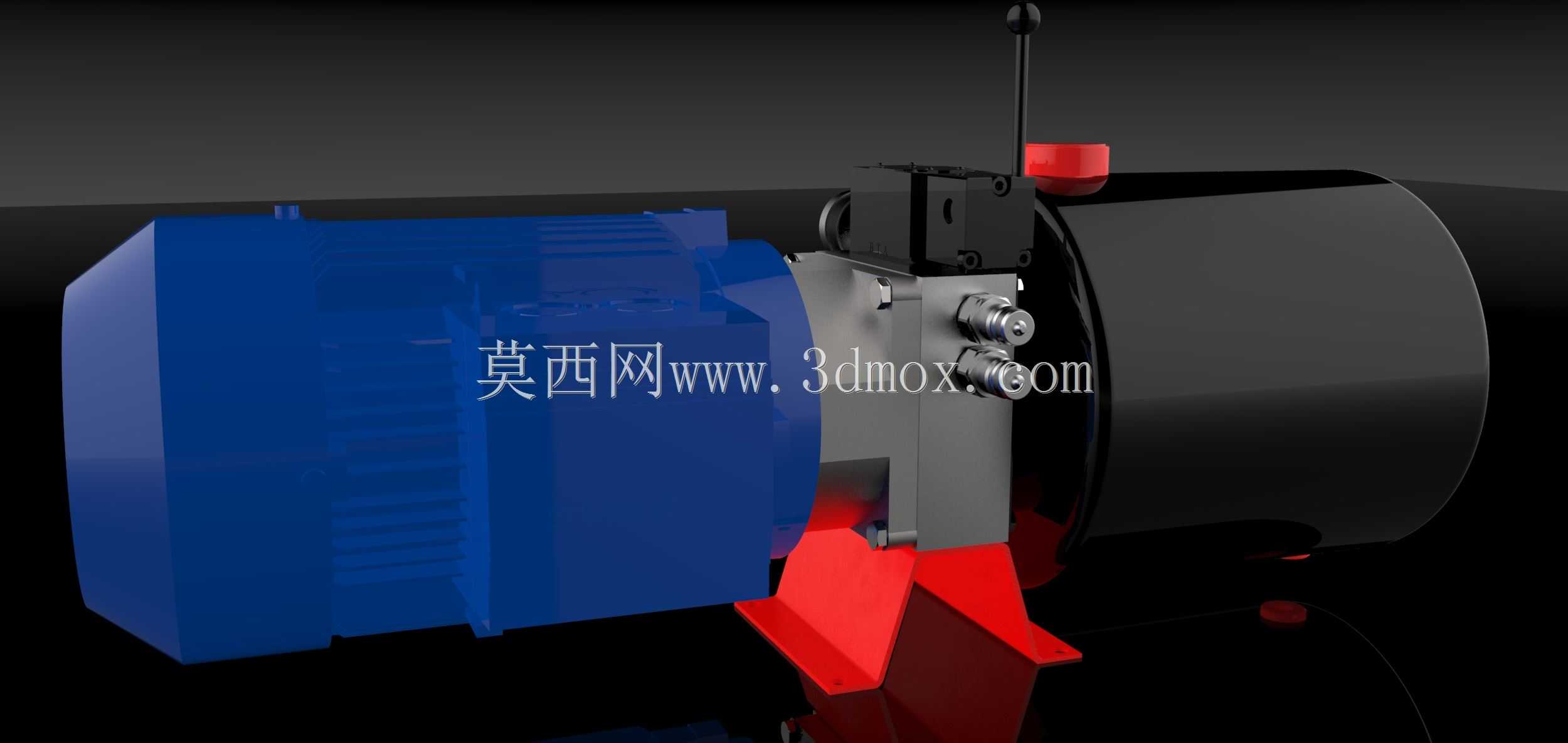

这款集成式液压动力单元是小型液压系统的核心动力供给部件，广泛应用于小型升降设备、工装夹具夹紧机构、轻型举升装置、移动式液压作业工具、仓储物流堆高设备以及小型工程机械的辅助动作回路中，能够为各类需要直线往复或者回转动作的液压执行元件提供稳定的压力油源，适配那些安装空间紧凑、动力需求适中、对设备集成度要求较高的应用场景，无需额外搭建分散式的液压元件管路，大幅降低现场安装调试的复杂度。整套装置采用一体化集成设计思路，将驱动电机、齿轮泵、控制阀组、压力检测元件、油箱以及连接附件全部整合在同一安装基座上，摒弃了传统分体式液压站管路繁杂、占用空间大、泄漏点多的弊端，在设计阶段就充分考虑了元件布局的合理性，将驱动电机与齿轮泵采用直连式安装结构，取消了额外的联轴器传动环节，既减少了传动过程中的功率损耗，也缩小了整体的轴向安装尺寸，让整套装置的结构更加紧凑。在功能配置上，这套动力单元搭载了适配中等负载工况的齿轮泵，能够提供稳定的压力输出，配套的溢流安全阀可以限定系统最高工作压力，避免负载突变或者油路堵塞造成的系统压力过高损坏元件，手动方向控制阀可以直接控制液压油的流向，实现执行元件的伸出、缩回或者停止动作的切换，无需额外加装远程控制阀组，侧边安装的压力表可以实时显示系统当前的工作压力，方便操作人员直观判断系统运行状态，吸油过滤器设置在油箱与齿轮泵的吸油口之间，能够过滤油液中的杂质，避免颗粒污染物进入泵体和阀组造成元件磨损，延长整套液压系统的使用寿命。油箱采用紧凑式结构设计，预留了足够的油液容积满足系统的散热和油液循环需求，顶部设置的带空气滤清器的注油口，既方便补充液压油，也能平衡油箱内部的气压，避免油箱出现负压影响泵的吸油效率。整套装置的安装底座采用刚性支撑结构，预留了标准化的安装固定孔位，安装边界尺寸适配多数小型设备的安装舱位，不需要对配套设备进行大规模的结构改造就可以直接安装固定，外露的管路接口全部采用标准连接规格，方便用户根据实际需求连接对应的液压执行元件，整体布局充分考虑了日常维护的便利性，压力表、注油口、手动操作手柄都设置在便于观察和操作的位置，日常检查油位、观察压力、手动操作阀组都不需要拆解设备外罩，大幅降低了后期的维护成本。
