平皮带式小型物料输送传动结构

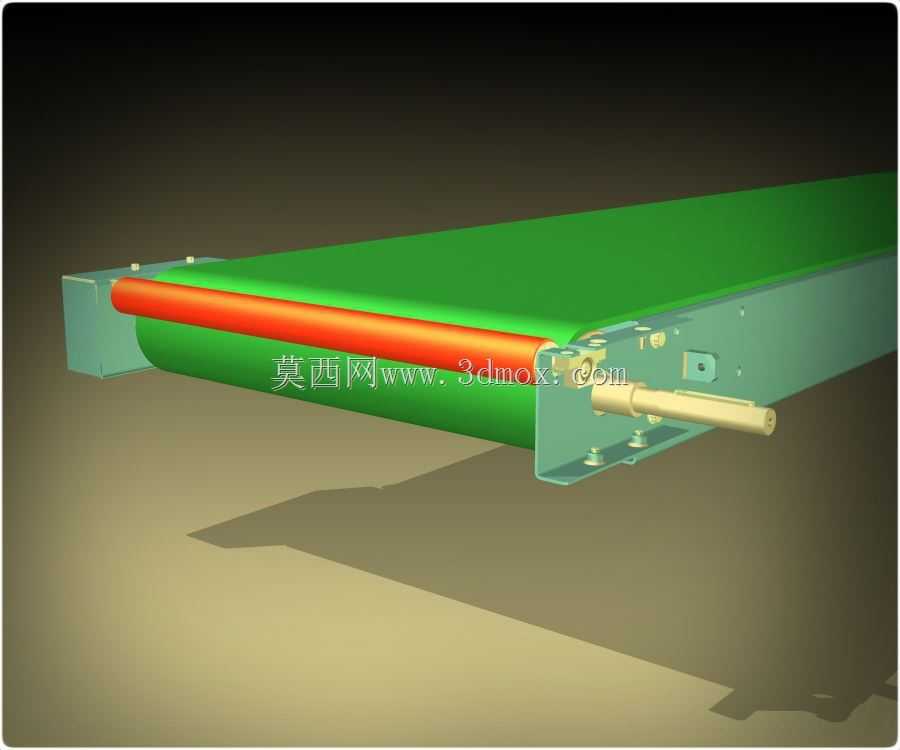

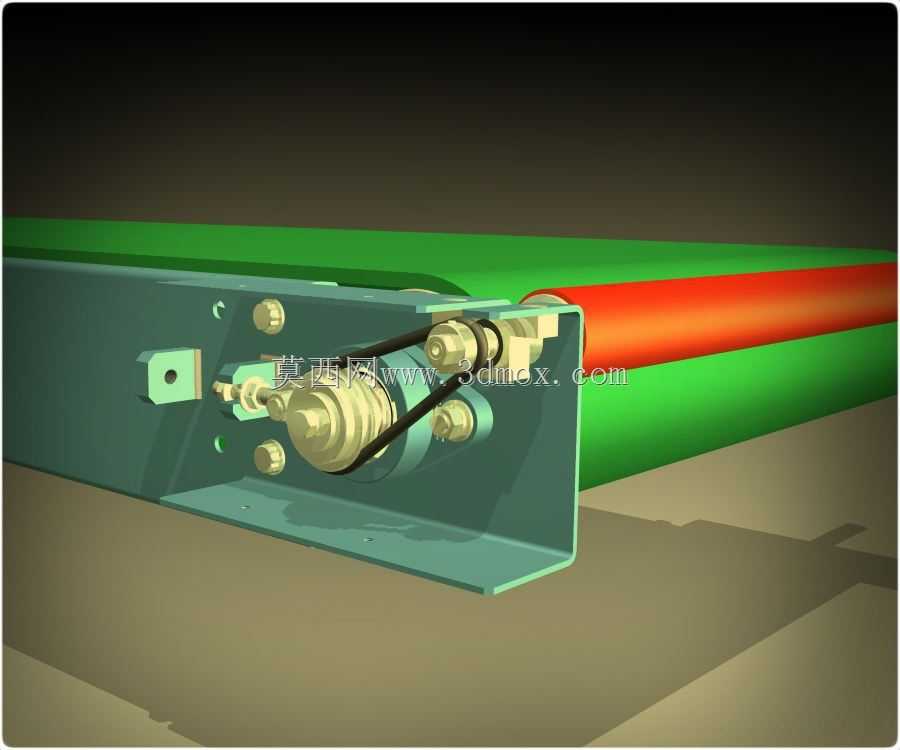

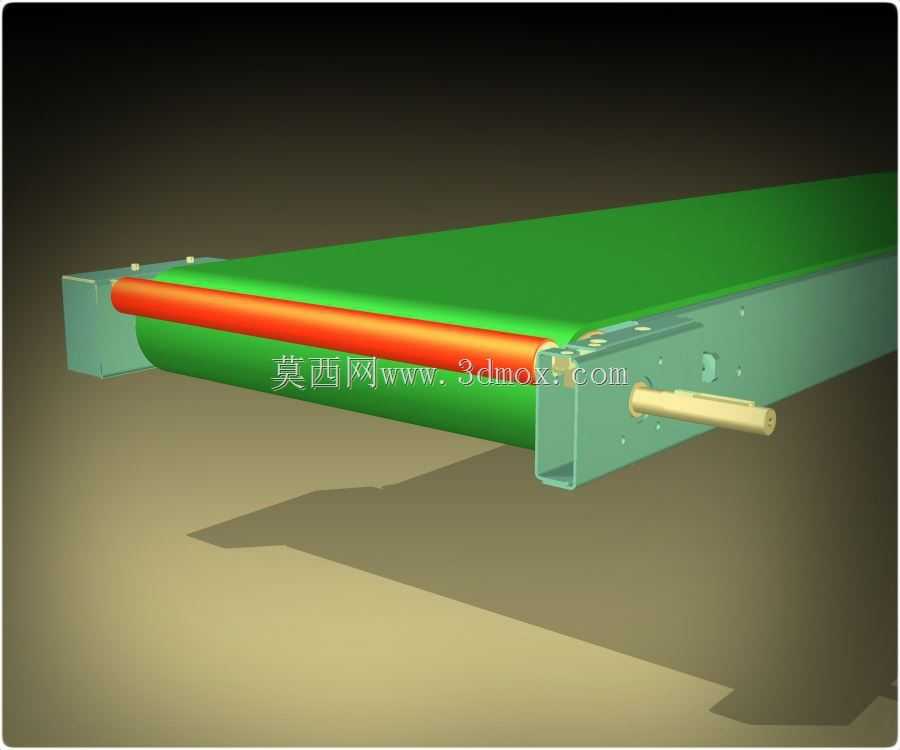

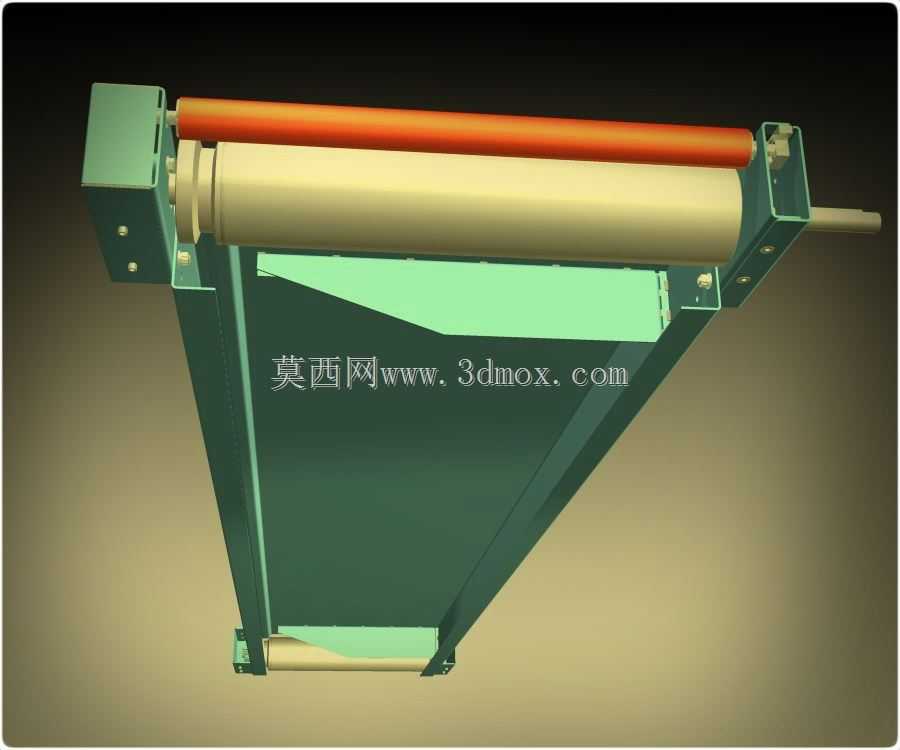

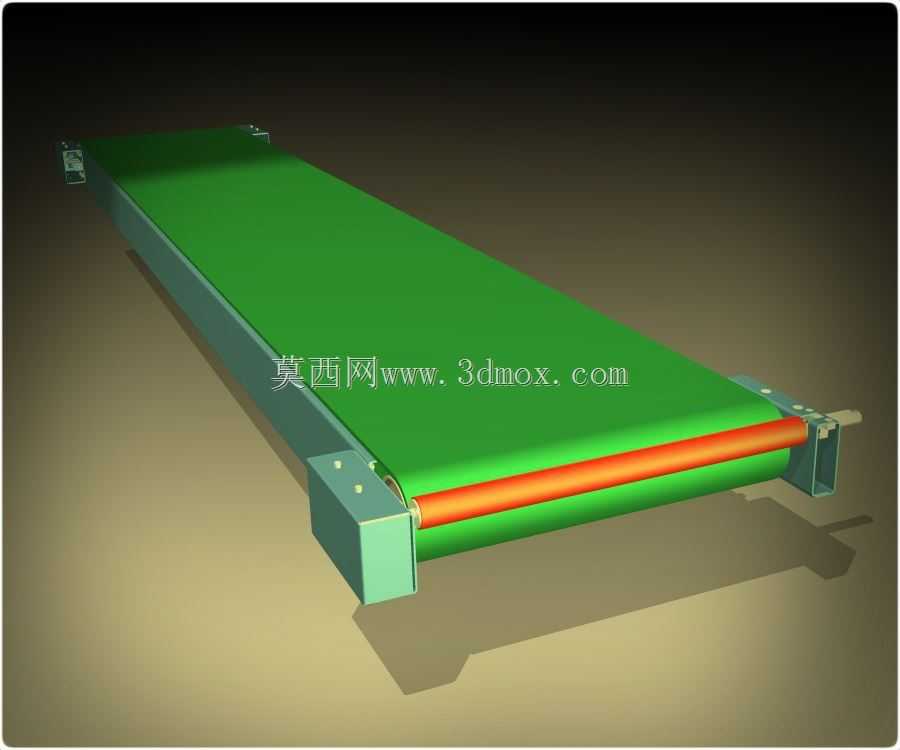

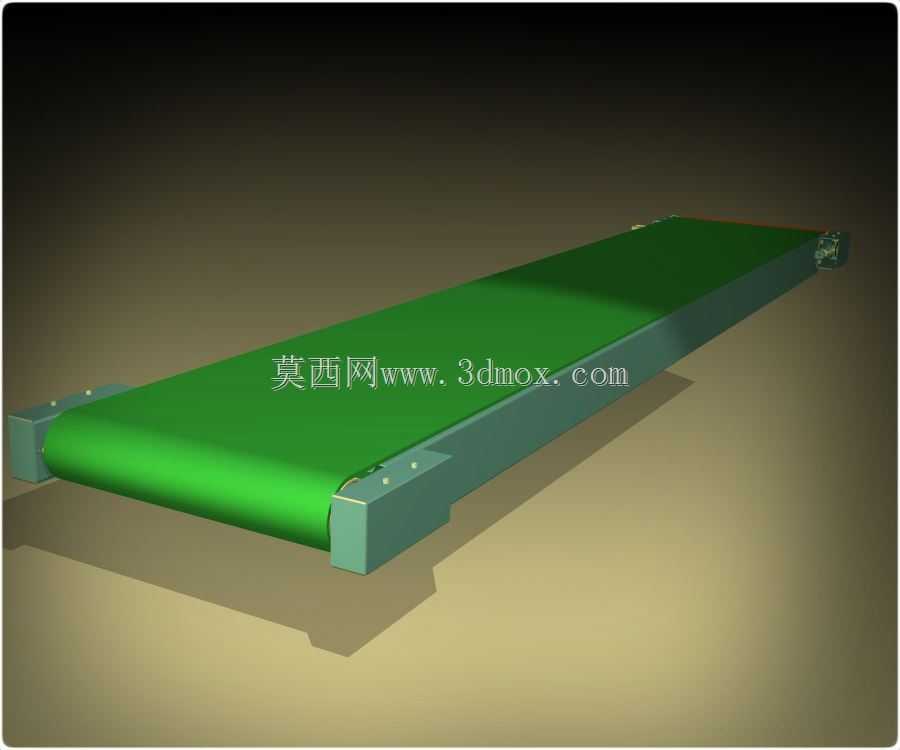

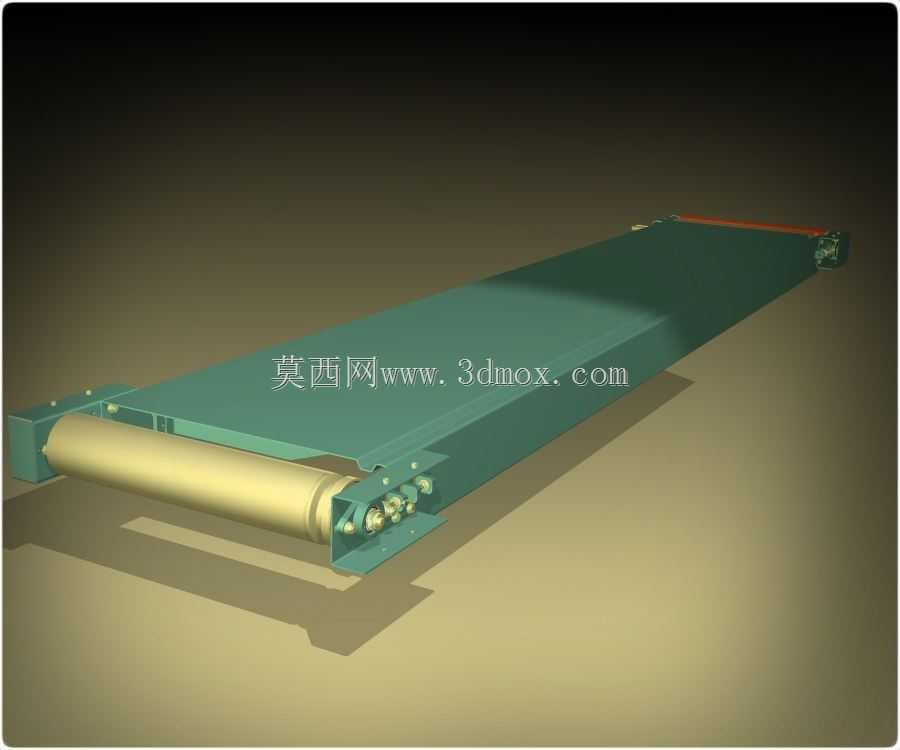

这款平皮带式输送结构主要面向轻工制造、电子元器件装配、小型包装件流转等生产场景设计，可嵌入自动化生产线的工位衔接环节，承担零散小件、轻型包装物料的短距离水平转运任务，也可作为小型加工设备的进出料接驳单元，适配车间内狭窄空间的物料传递需求，替代人工往复搬运的低效作业模式，降低生产流转过程中的物料磕碰损耗。该输送结构采用端部辊筒驱动结合侧边张紧的传动方案，驱动端集成带轮与传动连接位，可直接匹配小型减速电机输出端，通过同步带传递扭矩带动主动辊筒转动，依靠辊筒与皮带表面的摩擦力带动上层皮带平稳运行，从动端预留张紧调节余量，可通过调整端部固定件的位置改变辊筒间距，补偿皮带长期运行产生的松弛量，避免传动过程中出现打滑、跑偏等影响输送稳定性的问题。整体框架采用折弯钣金一体成型结构，两侧立板与底部支撑面形成刚性承载腔体，既可以作为传动部件的安装基座，也能够对皮带侧边形成防护限位，防止物料从输送面两侧滑落，框架表面做防锈喷涂处理，适配车间多尘、少量油污的作业环境，降低日常维护的清洁成本。输送面采用平型绿色输送皮带，表面平整摩擦力适中，既可以承载规则的盒装、袋装物料，也能够平稳输送外形不规则的小型加工件，不会对物料表面造成刮擦损伤。该结构的运输安装边界尺寸为3460mm×625mm，整体高度可根据配套生产线的工位高度做适配调整，安装时仅需要固定底部支撑点位，对接好驱动端的动力输入即可投入使用，无需复杂的现场组装调试，框架侧边预留的标准安装孔位可直接加装光电传感器、挡料机构、导向护栏等附属配件，拓展出物料计数、定点停料、分流导向等附加功能，适配不同生产流程的定制化输送需求。设计过程中优先考虑了运行平稳性与维护便捷性，所有传动转动部位均采用标准通用配件，后期易损件更换无需特殊定制，日常仅需要定期清理皮带表面附着物、检查张紧度即可保障长期稳定运行，整体结构紧凑自重较轻，既可以固定安装在长期运行的生产线上，也可以搭配移动脚轮作为临时周转输送设备使用，灵活适配多变的生产作业布局。
