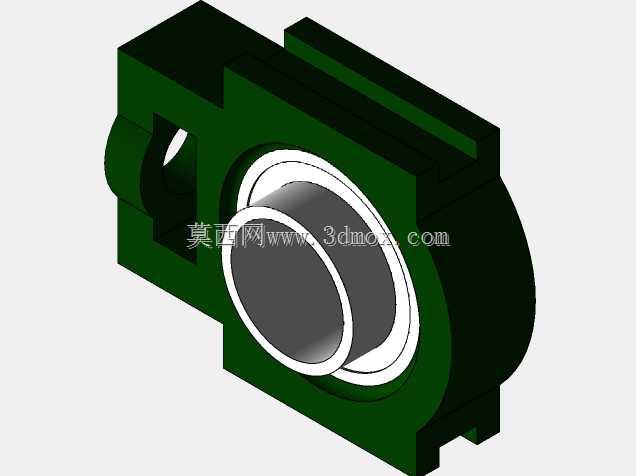

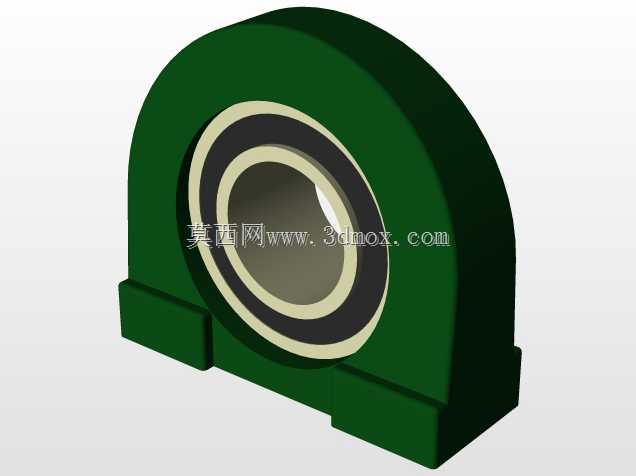

倾斜式槽型滚筒带式输送设备结构

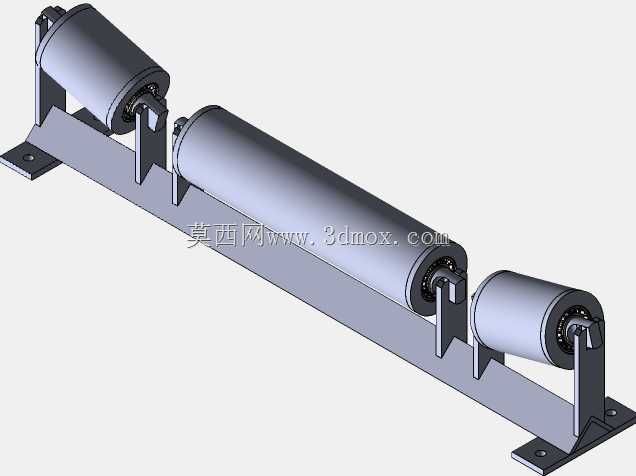

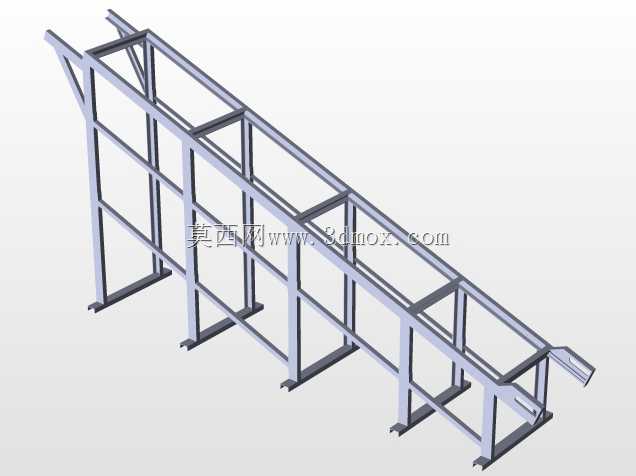

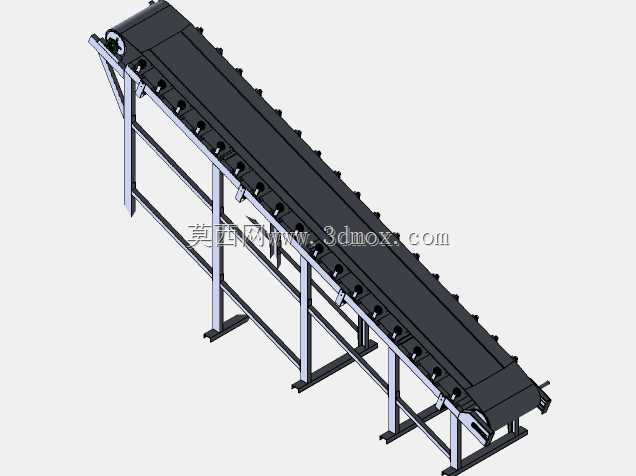

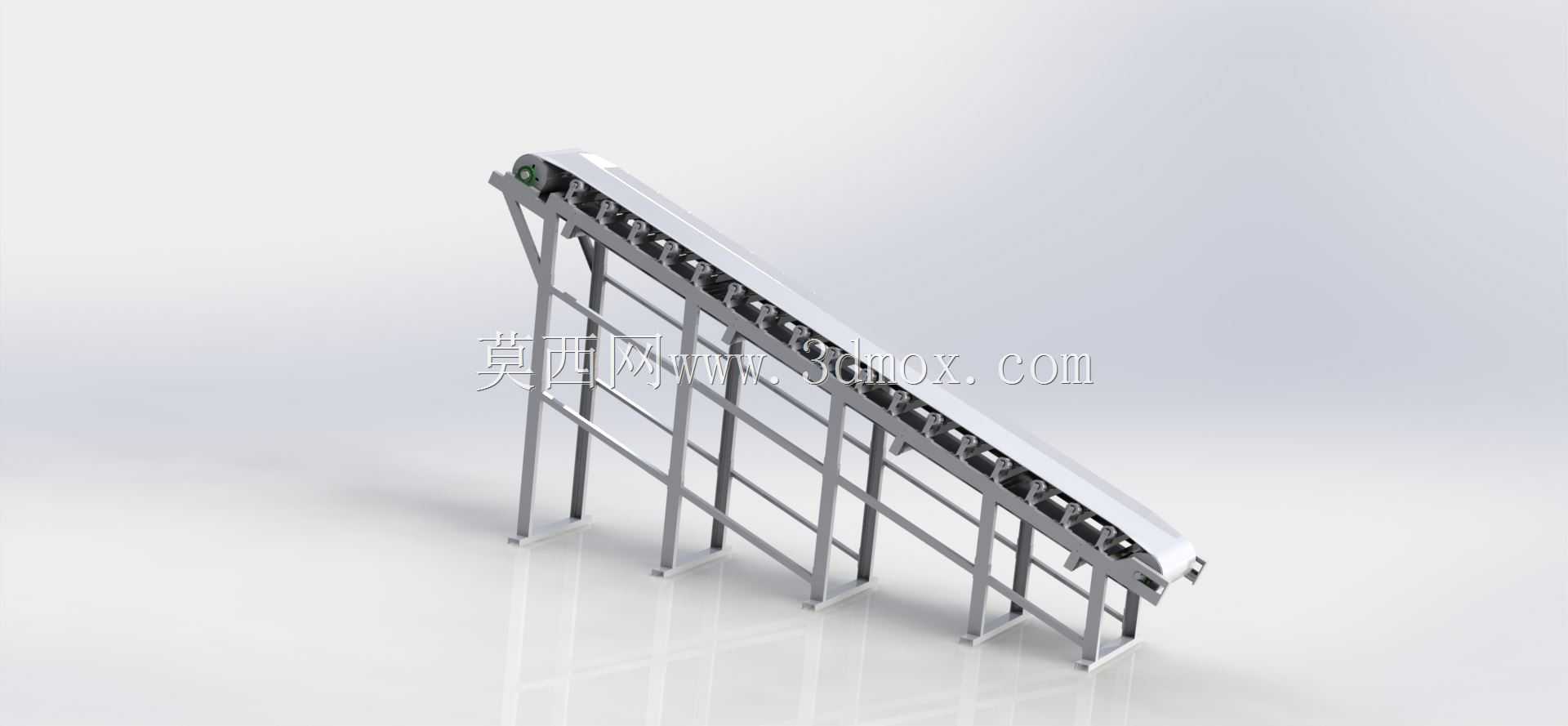

这款倾斜布置的槽式滚筒带式输送结构，主要面向有高低差物料转运需求的生产场景，常见于散料加工车间、包装流水线接驳段、仓储分拣线的上下层转运环节，也可适配矿山、建材、轻工食品等行业的颗粒状、小块状、袋装成品的连续输送作业，能够在固定的高低落差区间内完成物料的平稳抬升或下降输送，替代传统人工搬运或多段平接输送的冗余布局，有效压缩产线的空间占用，减少物料中转过程中的洒落、磕碰问题。设备整体采用倾斜爬坡式布局，机架采用方管焊接成型的桁架结构，多组竖向支腿搭配横向、斜向的加强拉杆，保证长距离倾斜布置下的整体结构刚性，支腿底部预留安装固定孔位，可根据现场地面平整度调整安装高度，适配不同的进料端与出料端对接高度差，安装时需保证两侧机架的平行度偏差控制在合理区间，避免皮带运行过程中出现跑偏、磨损加剧的问题。输送承载段采用槽型布置的滚筒组作为承托结构，多组平行排布的托辊将输送皮带压合为内凹的槽型截面，相比平皮带输送能够有效增大物料的承载容积，同时避免散状物料在倾斜输送过程中沿皮带表面向下滑落，可适配更大的输送倾角，提升单位时间内的物料输送效率；驱动端设置在设备的高位端，搭配张紧结构可调整皮带的张紧力度，保证传动过程中皮带不打滑、运行平稳，低位端设置改向滚筒，配合清扫结构可刮除皮带表面粘附的细碎物料，减少物料带入滚筒间隙造成的部件磨损。设计过程中充分考虑了不同物料的输送特性，槽型托辊的排布间距根据输送物料的单重做了适配优化，重载区域托辊排布更密，避免重物料压下后皮带出现过度形变，机架两侧预留了加装挡边、护罩的安装位，可根据现场的防尘、防洒落需求额外加装防护部件，设备的整体宽度、倾斜角度、输送长度都可根据实际的现场安装边界做模块化调整，支腿的横向跨度经过力学校核，即使在满载输送工况下也不会出现结构晃动、失稳的问题。该输送结构的运行速度可根据前端产线的出料节拍做匹配调整，既可以连续匀速运行输送散料，也可搭配启停传感器配合上下游设备做间歇式输送，整体结构简单可靠，维护时仅需定期检查滚筒转动顺滑度、皮带磨损情况即可，日常运维成本较低，能够长时间连续稳定运行，适配多行业的物料连续转运需求。
