三吨定柱式悬臂起重吊运设备结构设计

这款三吨级定柱式悬臂吊，是面向车间内部短距离定点重物吊运场景开发的专用起重设备，主要适配机械加工车间、装配工位、仓储库区、小型构件预制场等作业空间有限、吊运路径固定的场景，能够覆盖以立柱为圆心的扇形作业区域内的重物装卸、工位转序、设备检修吊装等需求，解决了桥式起重机覆盖盲区、小型重物吊运动用大型设备成本过高的痛点，是生产现场辅助物料流转的核心轻型起重装备。

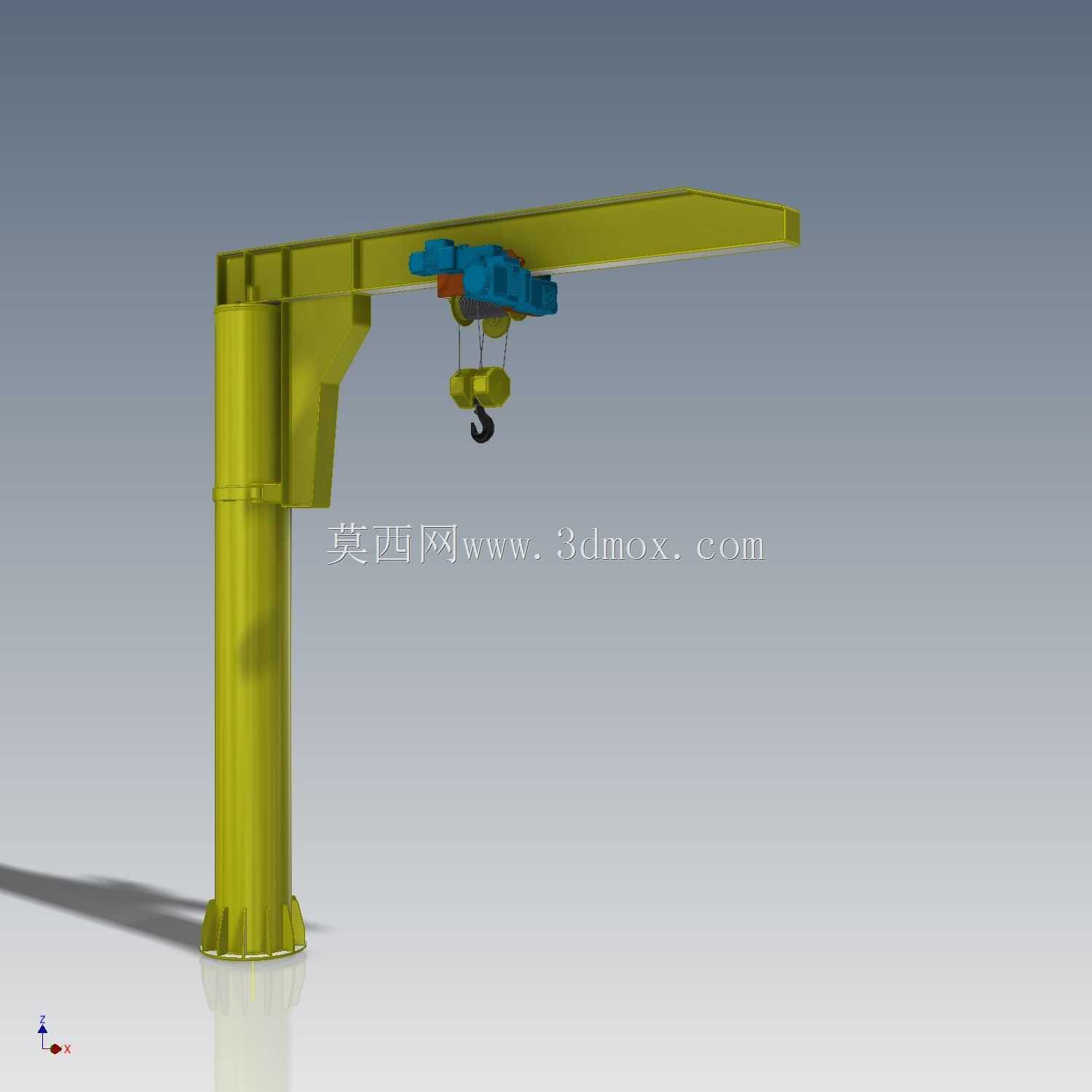

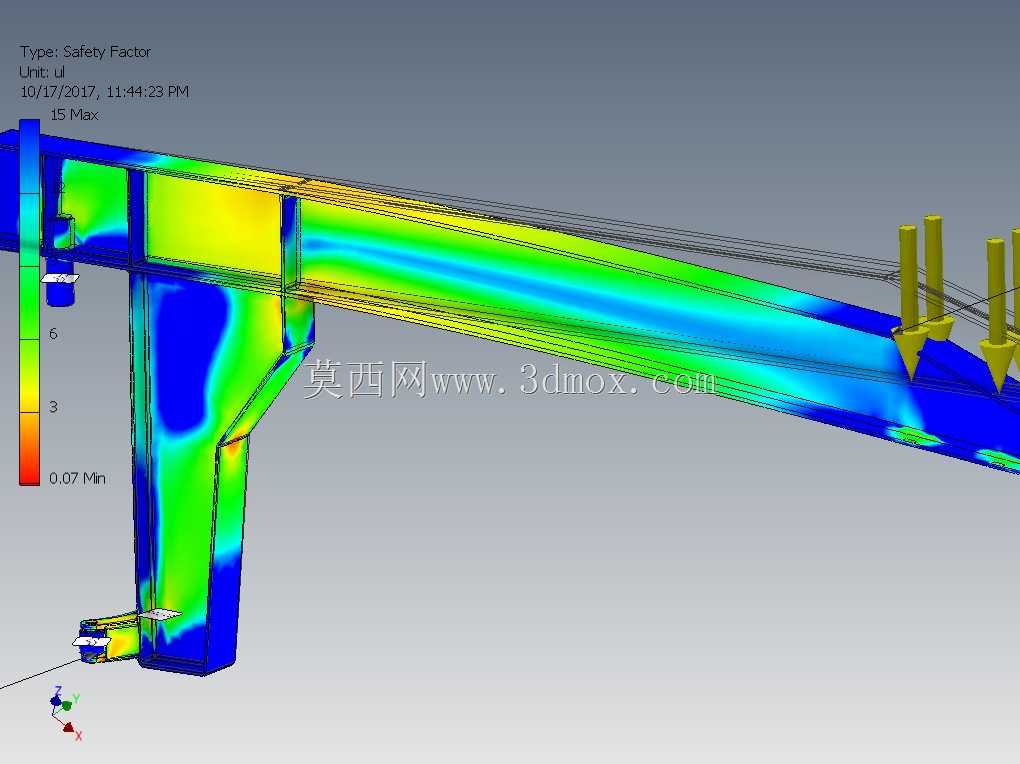

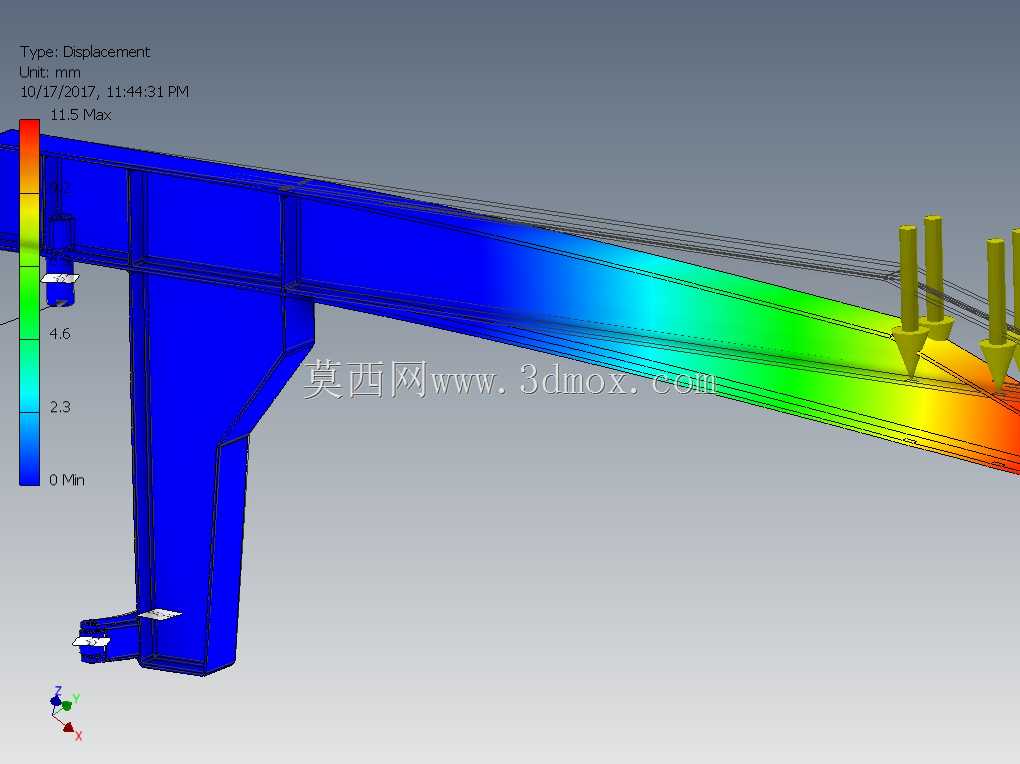

设备整体采用定柱式结构布局，底部为带安装法兰的立式立柱，作为整套设备的承载基础，安装时需要在混凝土地面预埋地脚螺栓或做现浇基础，保证立柱的垂直度与承载稳定性，立柱主体采用变径圆筒结构，下部壁厚更大以承载更大的弯矩，上部通过回转支承连接水平悬臂梁，悬臂可围绕立柱实现360度全范围回转，作业覆盖半径可根据现场工位布局调整，能够在不移动主体的情况下覆盖扇形范围内的所有作业点位。悬臂梁采用箱型截面设计，在保证结构刚度的同时尽可能降低自重，梁体下方铺设运行轨道，配套的电动葫芦可沿悬臂长度方向做水平移动，葫芦下方配置吊钩组与起升机构，能够实现重物的垂直起升、水平纵横移动的三维空间吊运动作，额定承载能力达到三吨，完全满足常规中小型工件、工装夹具、成品部件的吊运需求。

设计过程中优先考虑了现场使用的安全性与操作便捷性，立柱与悬臂的连接位置设置了回转限位与阻尼结构，避免悬臂回转时碰撞周边设备，电动葫芦配置了上下限位保护、过载保护装置，防止起升超程或超载作业引发安全事故。整套设备的安装边界清晰，仅需要在作业区域中心预留立柱安装位置，不需要搭建厂房上部的承重梁结构，对于老旧厂房、临时作业场地的适配性极强，相比大型桥式起重机，安装成本更低、维护难度更小，操作门槛也更低，现场操作人员经过简单培训即可上手使用，能够有效降低工位间物料搬运的人力成本，提升生产流转效率。在结构细节设计上，悬臂的端部设置了止挡结构，防止电动葫芦脱出轨道，立柱底部的法兰盘设计了均匀分布的螺栓孔，能够均匀传递起吊作业产生的倾覆力矩，保证设备在满负载作业时的结构稳定性，表面采用工业级防锈涂装，能够适应车间内多粉尘、少量油污的作业环境，延长设备的整体使用寿命。
