气动三联件空气过滤调压润滑装置

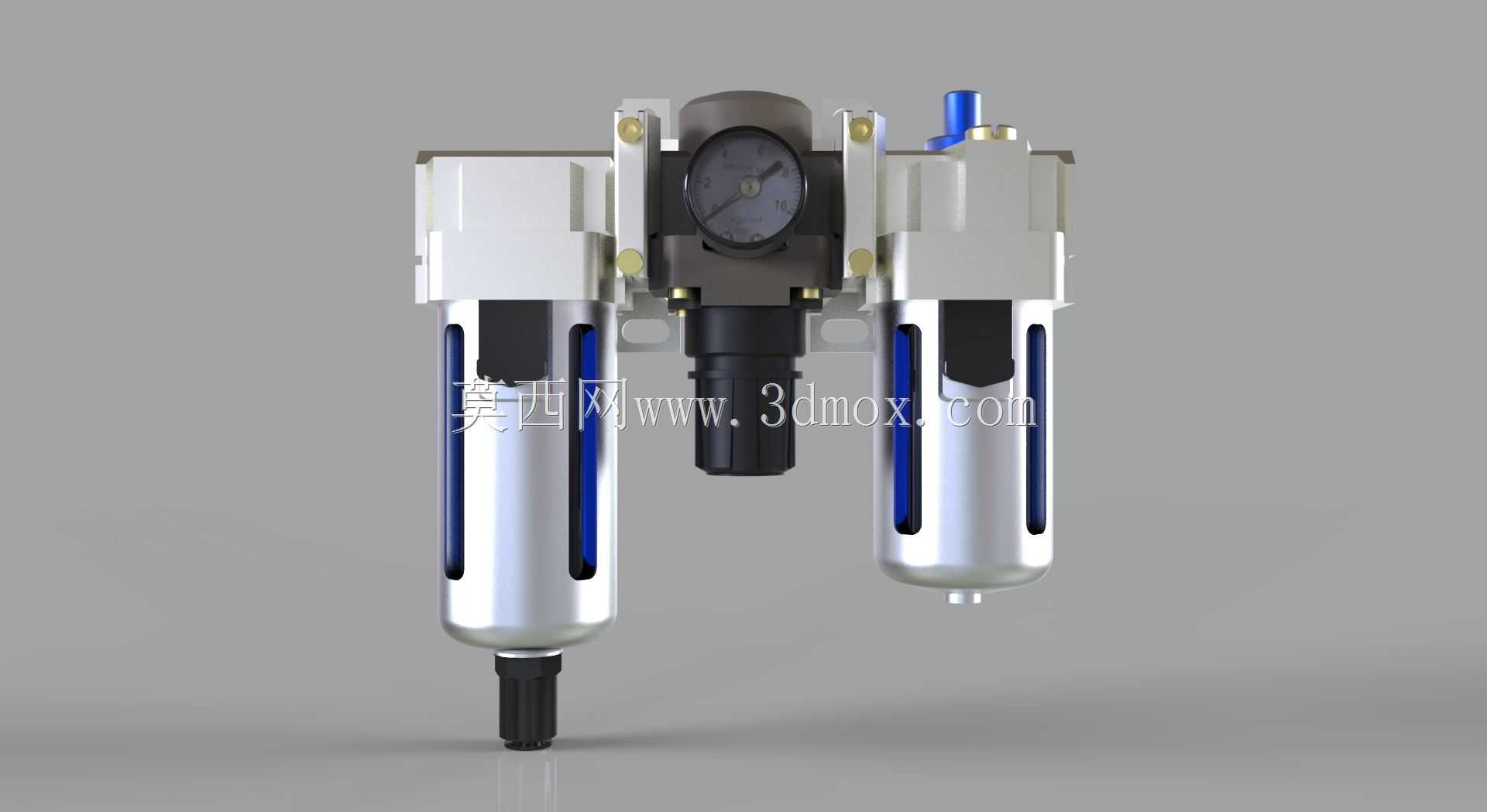

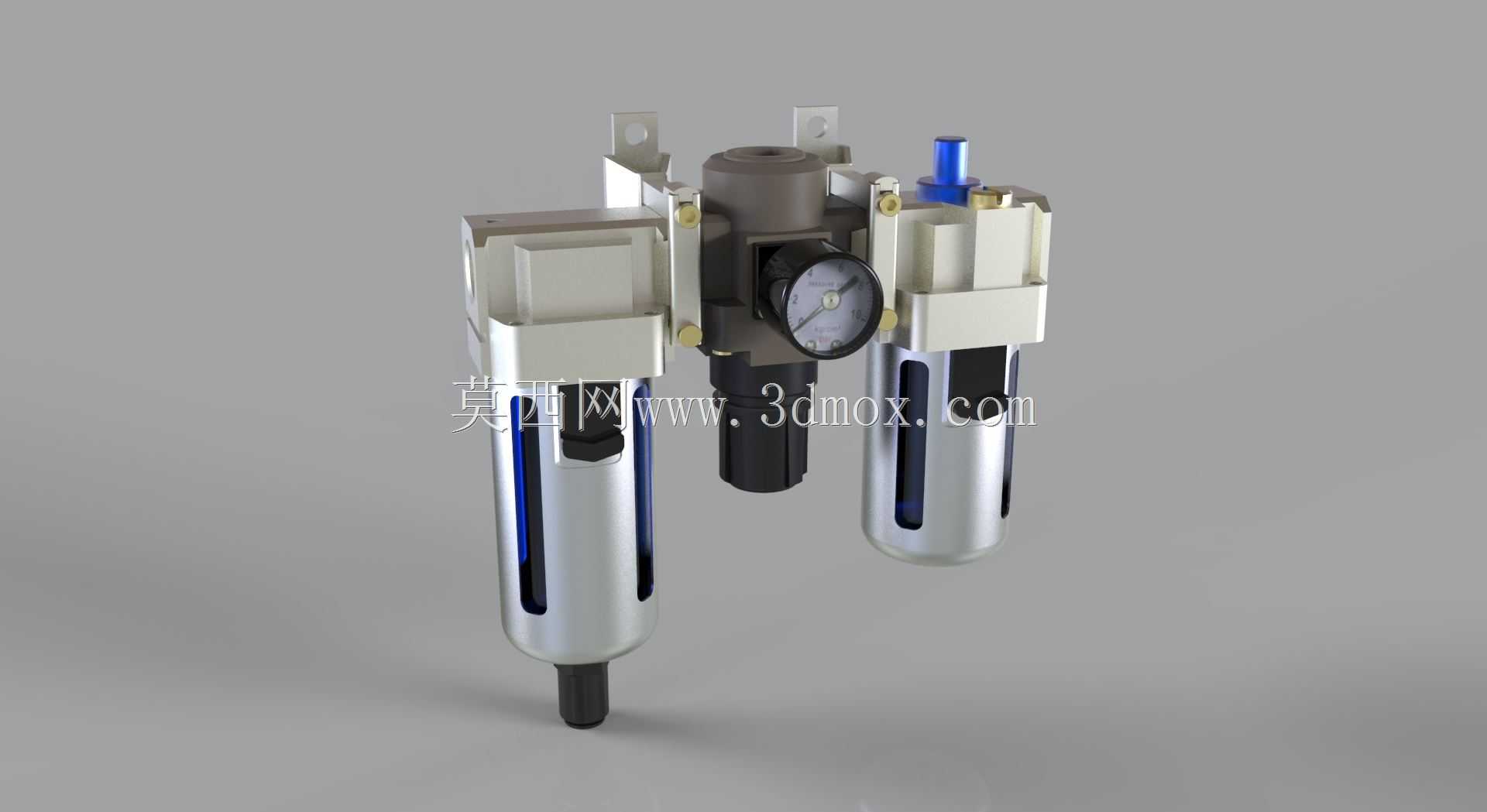

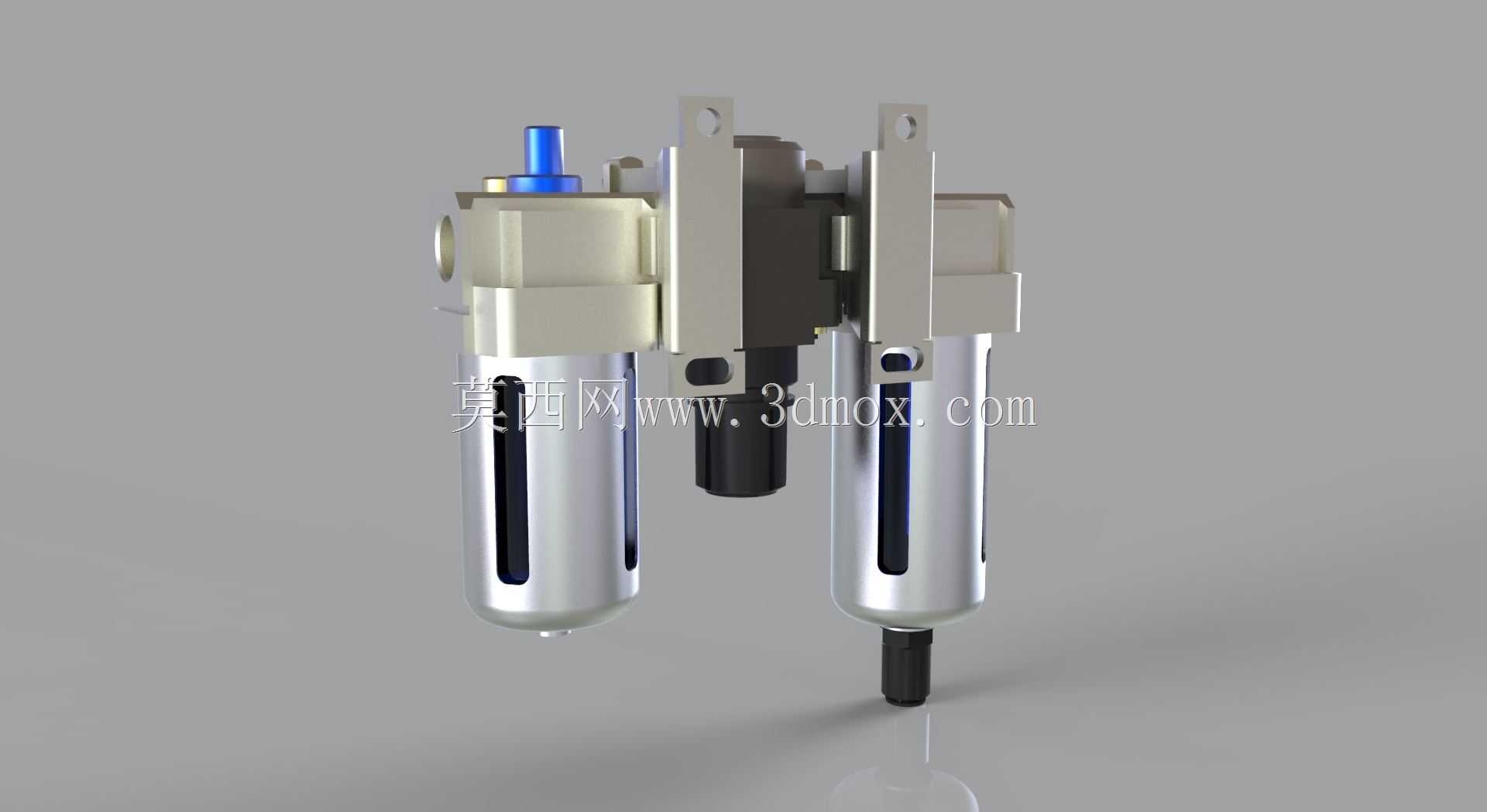

这套气源处理三联件是气动系统前端的核心处理单元，广泛应用于自动化生产线、气动工装夹具、气动动力机具、包装输送设备等所有依赖压缩空气驱动的工业场景中，承担着气源净化、压力稳定、元件润滑三大核心作用，是保障整套气动系统长期稳定运行的第一道防护屏障。整套装置采用模块化集成设计思路，将空气过滤、压力调节、油雾润滑三个独立功能单元通过支架整合为一体式结构，既减少了管路连接的泄漏点，也大幅压缩了安装所需的空间占用，方便现场快速布设与后期维护更换。左侧过滤单元采用旋风分离与滤芯过滤结合的结构，压缩空气进入腔体后先通过旋流结构将液态水滴、大颗粒杂质甩到杯壁沉降到储水杯底部，再经过高精度滤芯滤除剩余的细微固态杂质，底部设置的手动排水结构可定期排出积存的冷凝水与杂质，避免污染物进入下游气动元件造成磨损、卡滞。中间调压单元集成了高精度压力表与溢流调压结构，可根据下游用气设备的额定工作压力灵活调节输出气压，当输出压力超过设定值时会自动溢流泄压，保证输出气压始终稳定在设定区间，避免气压波动造成设备动作力度不稳、行程偏差等问题，表盘式的压力显示也方便现场操作人员直观查看当前供气压力状态。右侧油雾器单元可将专用润滑油雾化后随压缩空气输送到下游的气缸、电磁阀、气动马达等运动部件内部，对运动摩擦副进行持续润滑，大幅延长气动元件的使用寿命，油杯采用透明材质设计，可直观观察剩余油量，方便及时补充润滑油。整套装置设置了1/2-14NPT标准连接端口，适配行业通用的气动管路规格，背部的一体式安装支架支持导轨安装与螺丝固定两种安装方式，可灵活适配不同的安装场景，整体结构紧凑，三个单元的透明储杯都采用高强度耐冲击材质制作，兼顾可视性与使用安全性，各单元之间采用卡扣式连接结构，后期更换滤芯、补充润滑油、清理维护时无需拆卸整套管路，单独拆解对应单元即可完成操作，大幅降低了现场运维的工作量。
