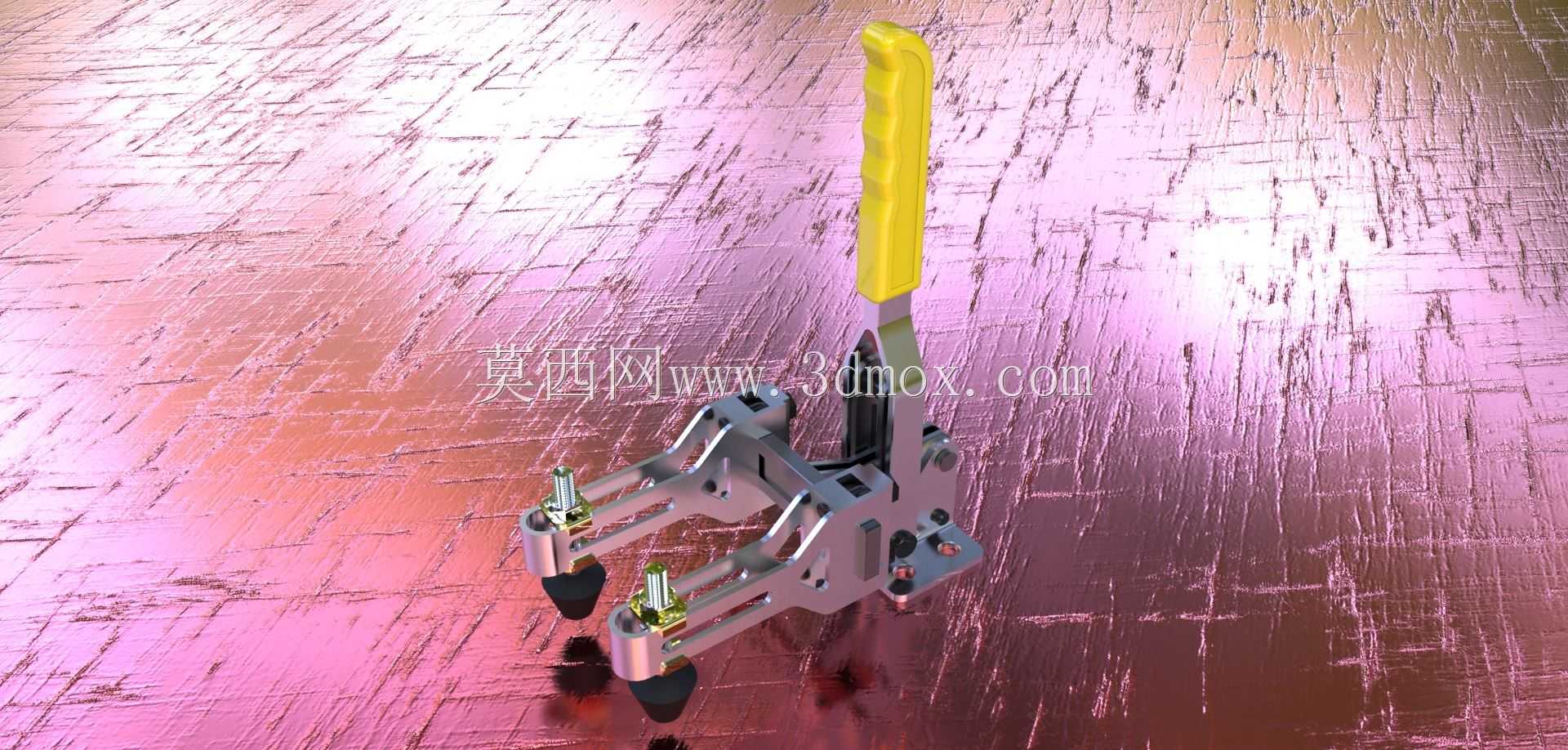

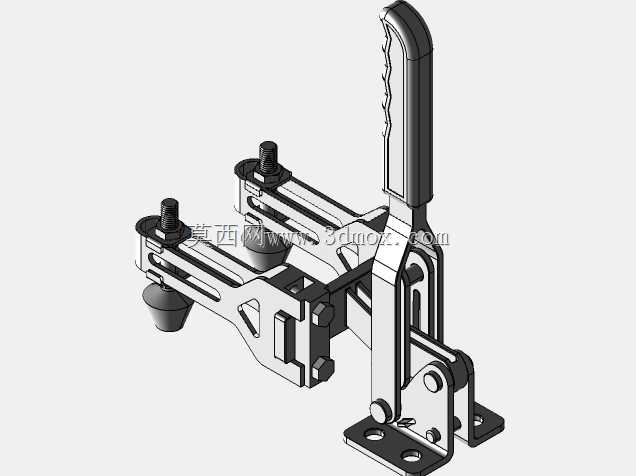

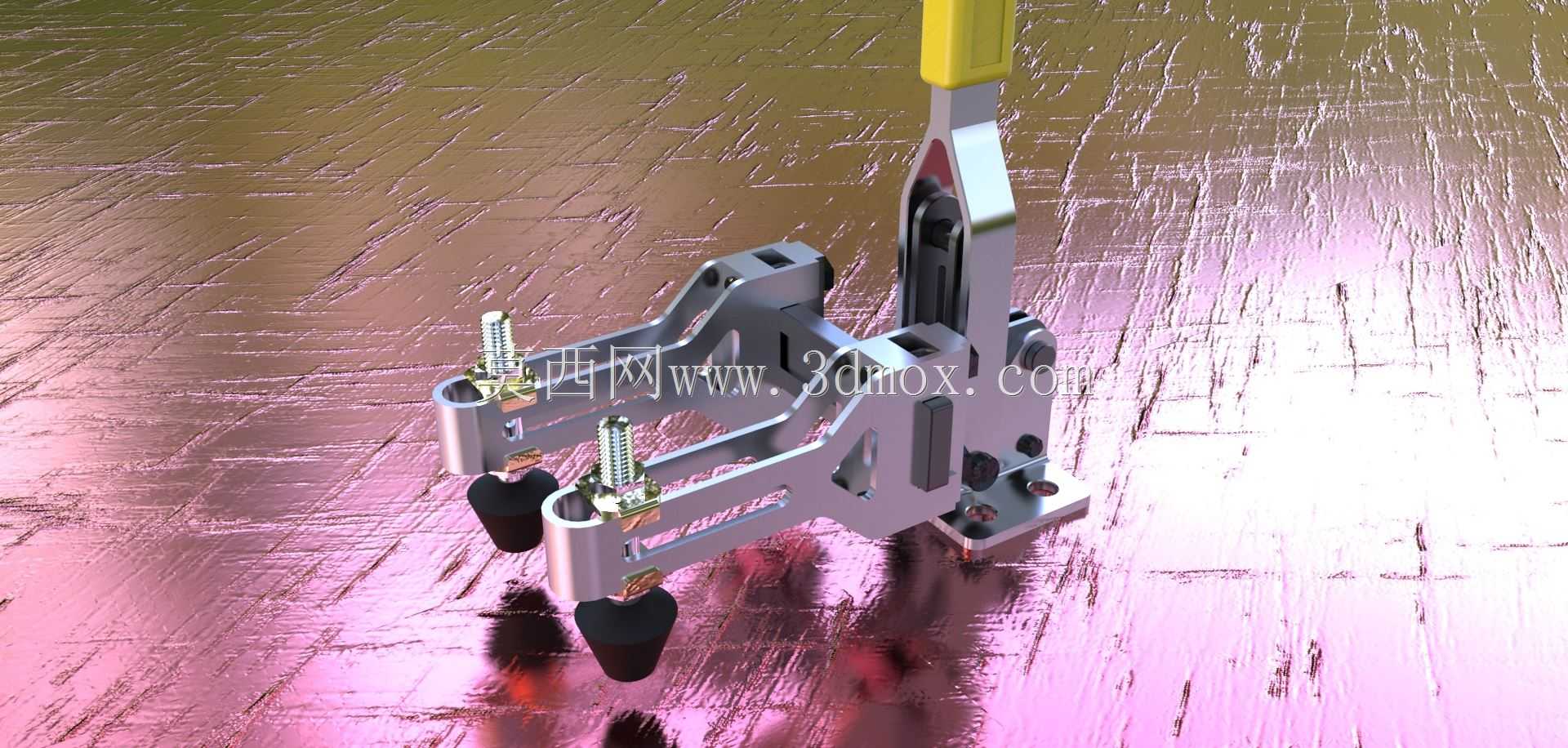

双工位手动拨动式快速夹钳推杆结构

这款双工位拨动夹推杆是面向工装夹具场景开发的手动夹紧执行部件，主要应用在小型工件装配、电子元器件定位、轻量化工序装夹、非标治具配套等场景中，能够在不借助气动、液压动力的前提下，依靠纯机械结构实现稳定的双向夹紧动作，适配无气源供电的零散工位、临时装配台、便携工装等使用环境，相比单头夹钳拥有更高的装夹效率，单次操作即可完成两个点位的同步压紧，减少重复操作的工时损耗。

从实际用途来看，该结构主要承担工件的快速定位压紧功能，在PCB板测试治具、小型塑胶件飞边工装、五金小件焊接定位、木工小件打孔固定等场景中，操作人员只需扳动顶部的拨动手柄，即可带动两侧的推杆同步下行，通过端部的橡胶压头接触工件表面，依靠连杆机构的死点锁止特性保持夹紧力，不会因为工件受加工外力出现松脱，反向扳动手柄即可快速松脱，整个操作行程短、施力手感清晰，无需额外工具辅助。

功能特性上，这款夹钳采用对称式双推杆布局，两个压头的压紧力保持一致，不会出现单侧压紧导致的工件翘起偏移问题；连杆传动结构经过力学优化，操作人员施加较小的扳动力即可在压头端获得足够的压紧力，长时间操作也不易产生手部疲劳；压头采用软质橡胶材质，接触工件时不会刮伤工件表面，同时具备一定的压缩量，能够适配存在微小厚度公差的工件，保证压紧贴合度；整体结构的运动副都做了限位设计，不会出现超行程脱位的问题，日常使用无需复杂维护。

设计思路层面，这款结构优先考虑了手动操作的易用性与装夹的稳定性，将拨动手柄设置在结构中部靠上的位置，符合操作人员的手部操作高度，扳动角度控制在舒适区间内；主体框架采用一体式折弯加工的金属支架，保证整体刚性的同时控制了整体重量，方便在不同工装之间转移安装；两侧的推杆采用可调式设计，能够根据不同的工件厚度调整压头的初始高度，适配一定范围内的不同装夹需求。

外形尺寸与安装边界上，这款夹钳整体结构紧凑，横向宽度适配多数小型工装的安装空间，底部预留了标准的安装孔位，可以直接通过螺丝固定在工装台板、治具基板上，安装时只需保证底部安装面平整，预留出手柄扳动的活动空间即可，两侧压头的中心距经过标准化设计，能够匹配多数常见小型工件的装夹点位间距，无需额外定制转接结构即可直接投入使用。
