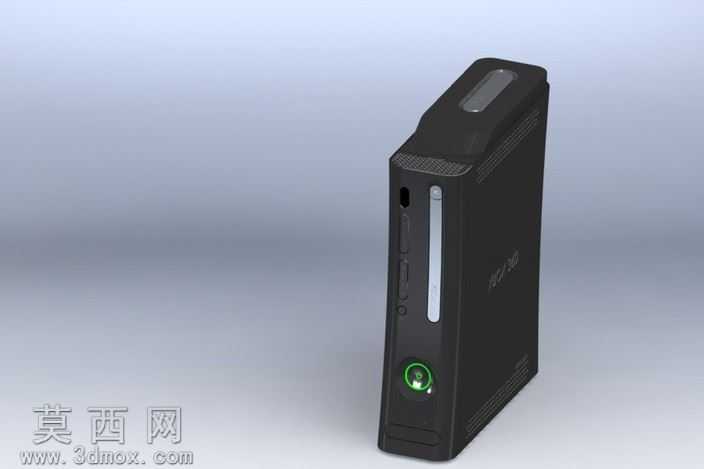

微软XBOX360外置硬盘盒外观结构三维建模

本次建模对象为微软XBOX360配套外置硬盘盒，建模全程依托SolidWorks三维设计环境完成，整体遵循消费电子类产品的工业设计逻辑，从外观曲面到内部卡扣结构均做了1:1比例的还原。建模初期先参考实物多角度实拍素材绘制整体轮廓草图，以拉伸凸台指令搭建主体长方体基座，针对机身侧面的弧度过渡区域，采用放样曲面与边界曲面结合的方式处理，避免硬边转折带来的廉价感，保证曲面G1连续顺滑，还原原产品哑光塑料外壳的柔和质感。机身正面的功能按键区域，先绘制按键轮廓草图做分割线处理，通过等距曲面生成按键的凸起结构，其中电源按键单独做了圆形凹槽与环形指示灯位的细节刻画，还原原产品通电后的绿色指示灯视觉特征；侧面的USB接口、散热开槽区域，采用拉伸切除指令精准开槽，开槽边缘做0.2mm的圆角处理，匹配注塑件的生产工艺特征，避免尖锐直角的设计缺陷。顶部的硬盘插拔接口区域，单独绘制滑动卡扣的装配结构，还原硬盘盒与主机连接时的卡位逻辑，内部预留了标准2.5英寸硬盘的安装腔体，腔体四周设计有定位柱与螺丝孔位，可直接对应实际硬盘的安装尺寸，保证结构设计的实用性。材质渲染阶段，主体外壳赋予哑光浅灰色ABS塑料材质，调整粗糙度参数至0.6，还原原产品磨砂外壳的漫反射效果；按键区域采用稍深一号的灰色塑料材质，与主体形成细微的色彩层次；电源指示灯区域赋予半透明绿色PC材质，添加微弱的自发光属性，模拟通电状态下的灯光效果。整体建模过程中严格控制特征树的逻辑顺序，所有草图均做完全定义处理，避免后续修改时出现特征报错，各零部件之间保留0.1mm的装配间隙，匹配实际产品的装配公差要求，既还原了产品的外观辨识度，也完整复现了内部的安装结构，可用于产品外观展示、结构验证以及3D打印手板制作等场景。
