SCARA结构桌面级熔融沉积成型设备

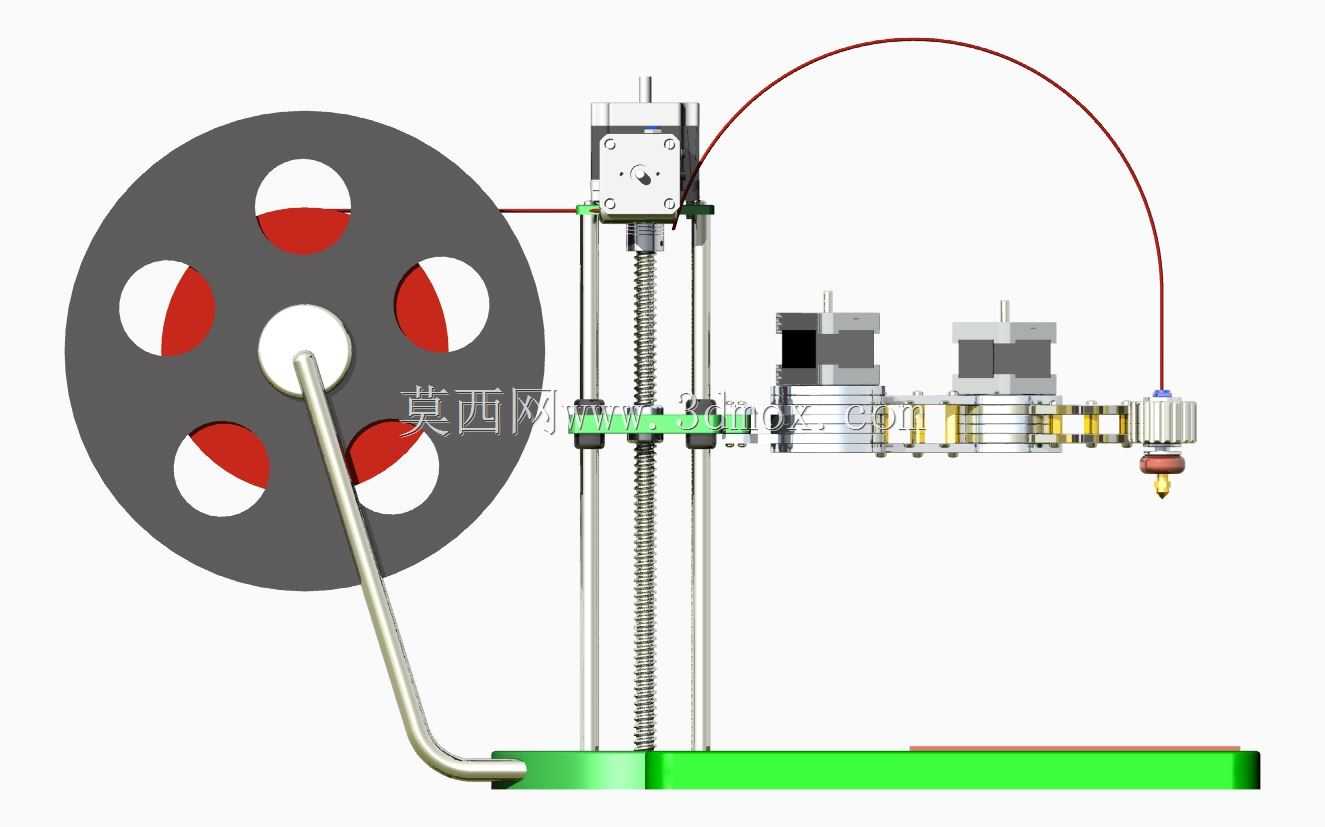

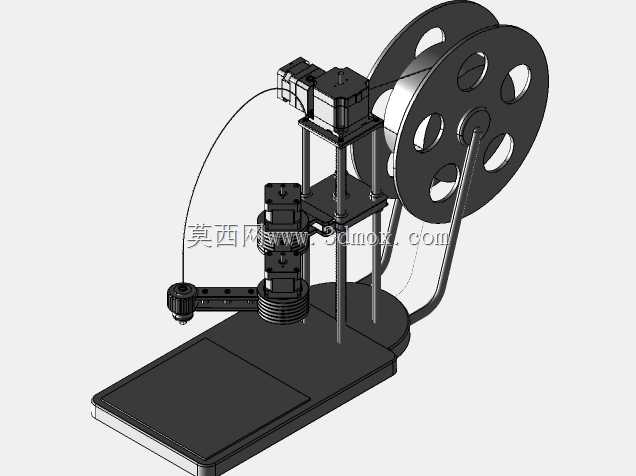

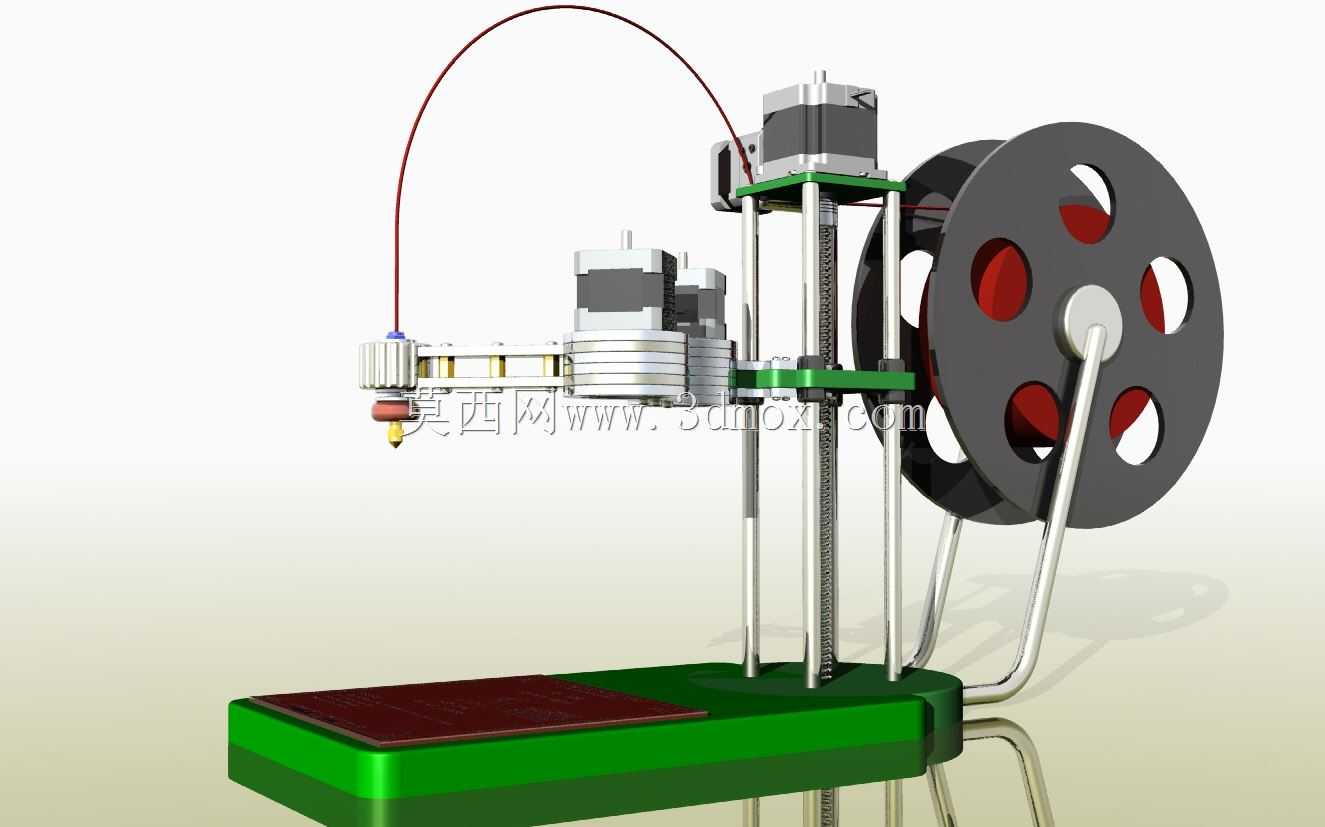

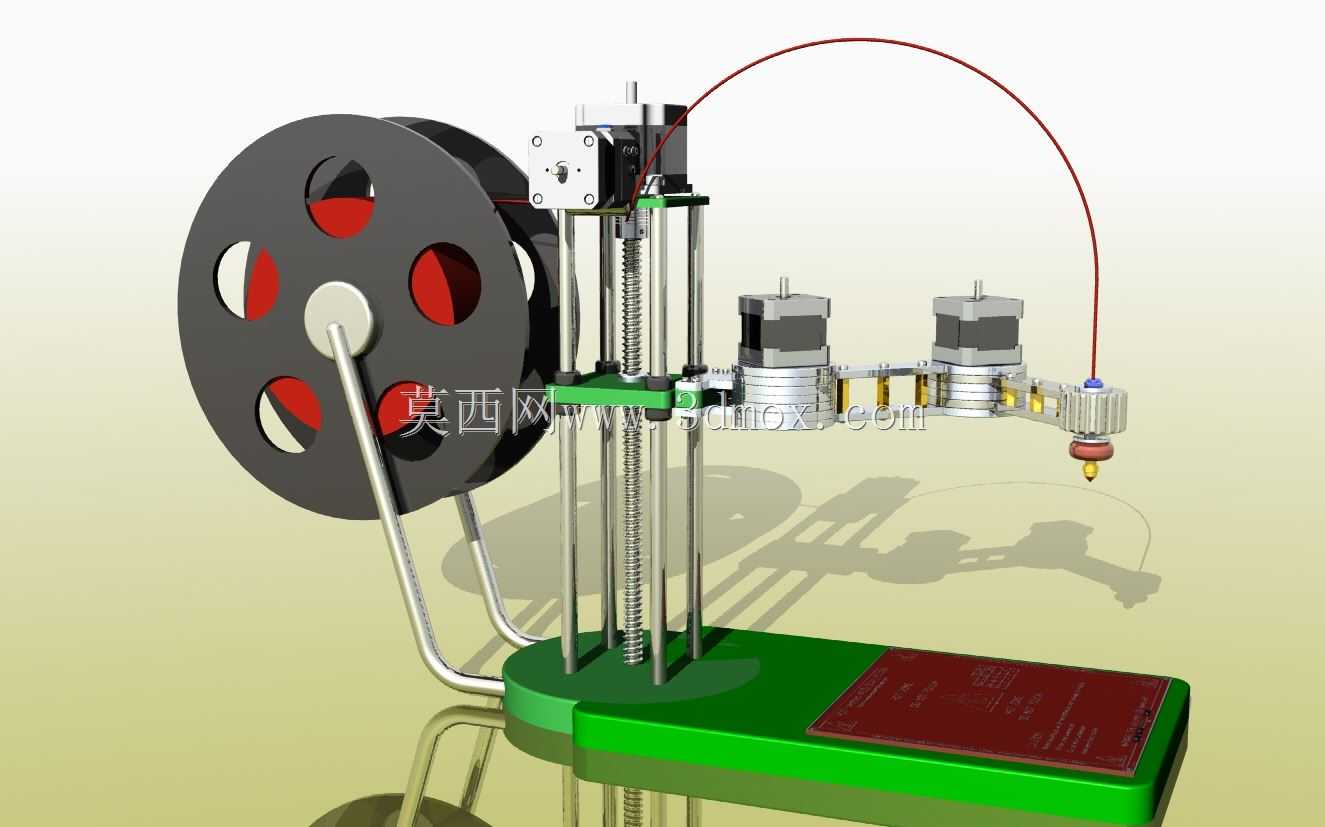

这款SCARA构型的桌面级熔融沉积成型设备，主要面向个人创客、小型工作室以及中小学科创教学场景使用，能够在有限的桌面空间内完成中小型塑料制件的快速成型作业，可用于制作产品手板验证结构合理性、制作科创项目的功能零件、打印教学演示用的具象教具，也能满足手工爱好者制作个性化摆件、模型配件的需求。设备采用SCARA平面关节机械臂作为运动执行核心，相比传统笛卡尔坐标结构的同类型设备，运动惯量更低，打印过程中XY平面的移动速度更快，能够有效缩短中小型零件的成型周期，同时关节式的结构让设备的有效打印范围在紧凑的机身尺寸下得到更充分的利用。设备的送料机构集成在Z轴升降立柱顶端，采用近端送料的结构设计，能够减少耗材输送过程中的阻力，对于柔性耗材的适配性更好，送料精度更有保障，挤出端安装在机械臂末端，配合加热喷嘴能够将PLA、ABS等常见的热塑性耗材熔融后逐层堆叠成型。Z轴采用双光杆配合丝杆的升降结构，升降过程平稳无卡顿，能够保证每层打印的层厚精度一致，避免出现层纹不均、错层等打印缺陷。机身底座采用一体化的平整结构设计，既能够为整个运动机构提供稳定的支撑，减少高速运动过程中的震动，也预留了打印平台的安装位置，打印平台直接固定在底座上方，无需额外的调平结构辅助也能保证基础的平面度要求，降低了用户的使用调试门槛。设备左侧预留了耗材架的安装位置，能够直接挂载标准规格的1kg耗材卷，无需额外放置外置耗材架，进一步缩小了设备整体的占用空间，耗材从料卷引出后直接接入顶端的送料机构，输送路径短且弯折角度小，能够减少耗材断料、送料不畅的故障概率。整体结构的零部件多为标准化的通用五金件与3D打印自制件，用户在组装维护时能够很方便地采购替换配件，后期的改造成本较低，也方便使用者根据自身需求对打印范围、喷嘴规格等参数进行个性化改装，拓展设备的使用场景。
