美国宇航局挑战赛参赛-汤米·穆勒

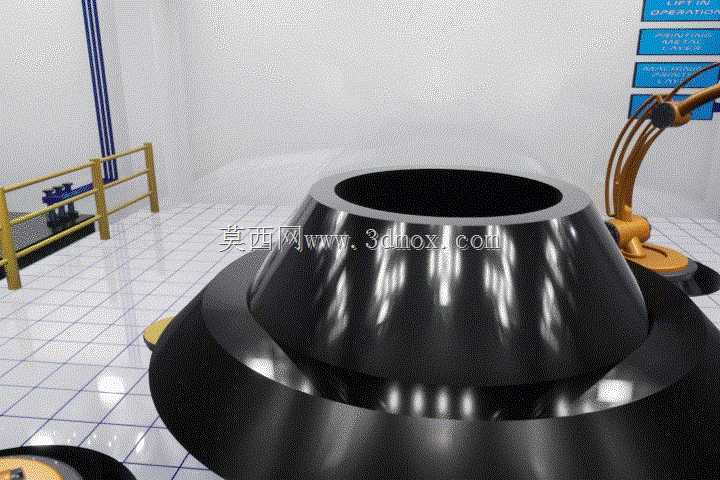

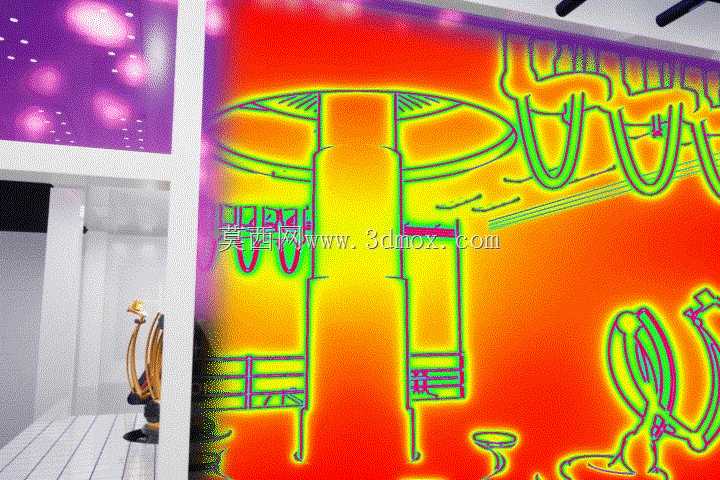

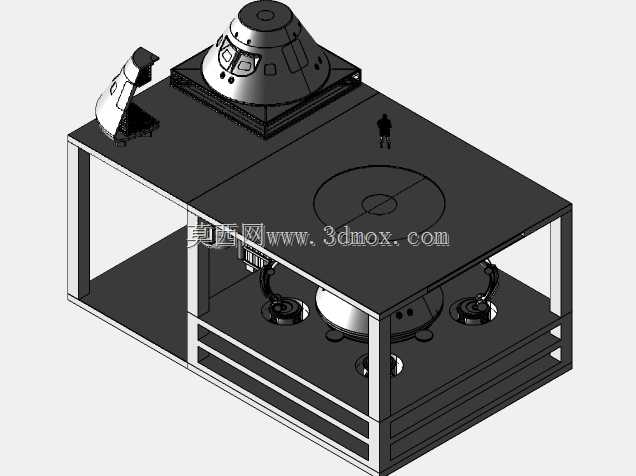

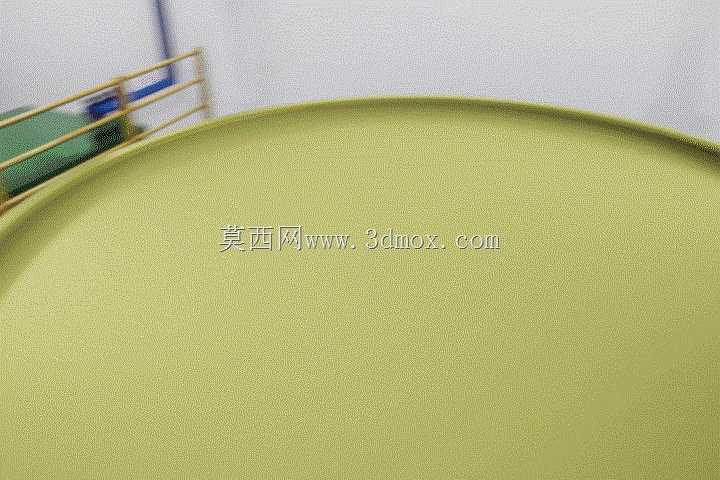

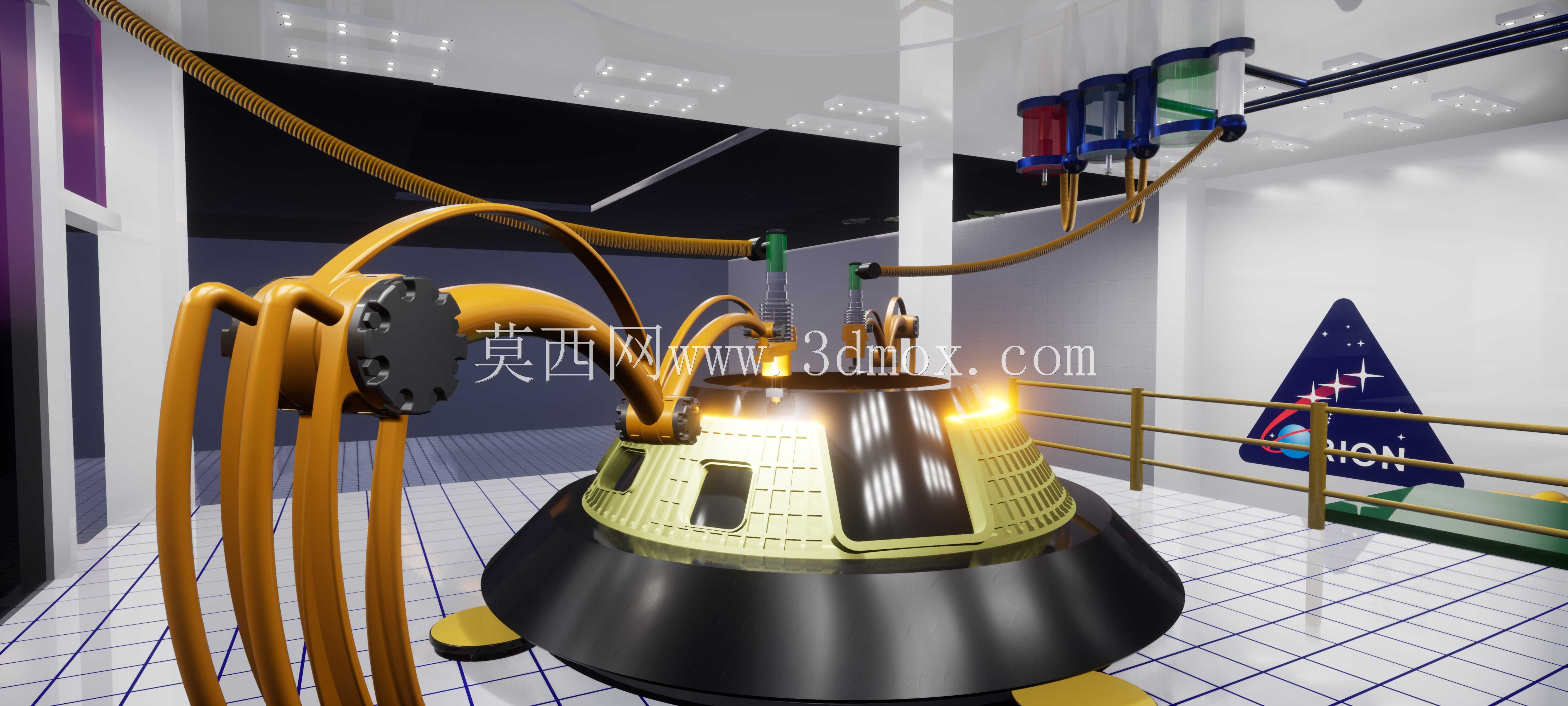

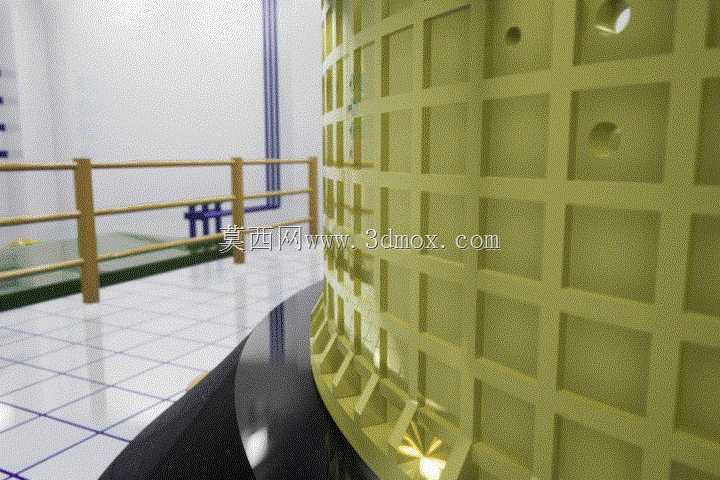

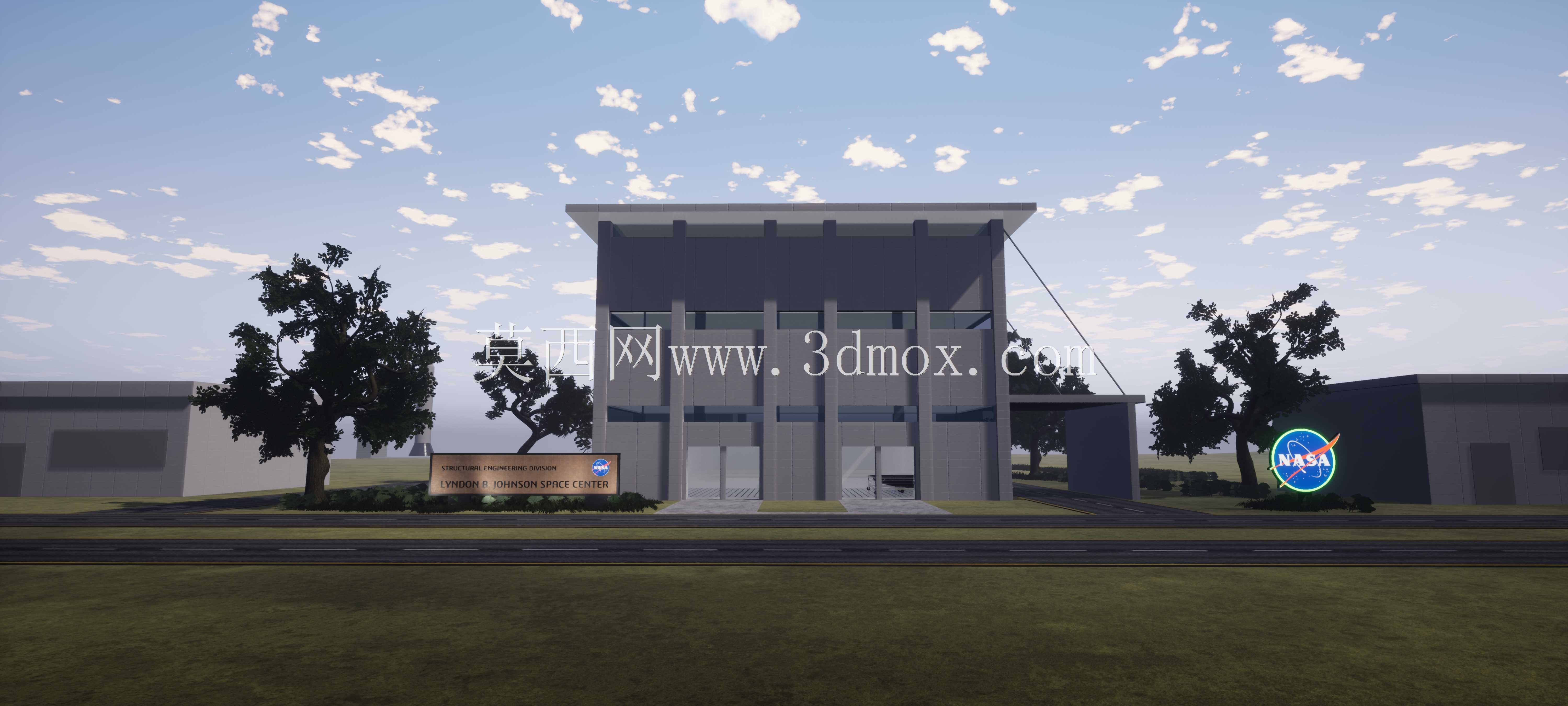

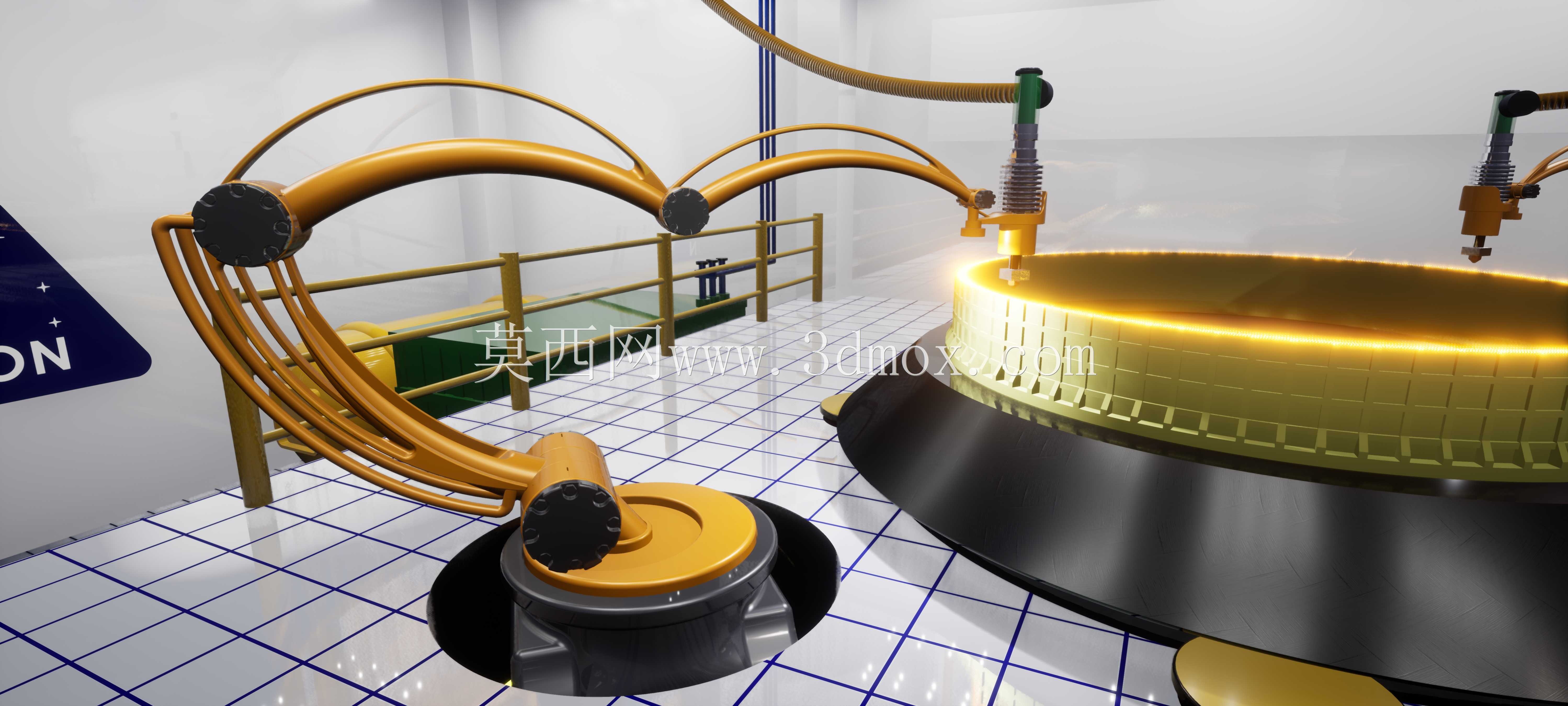

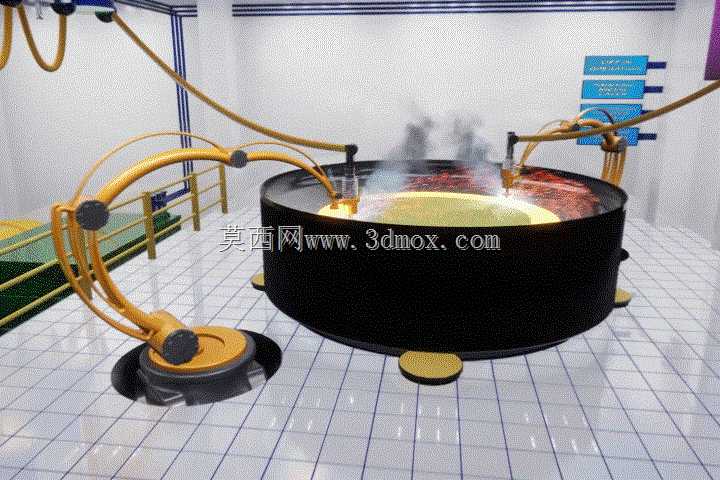

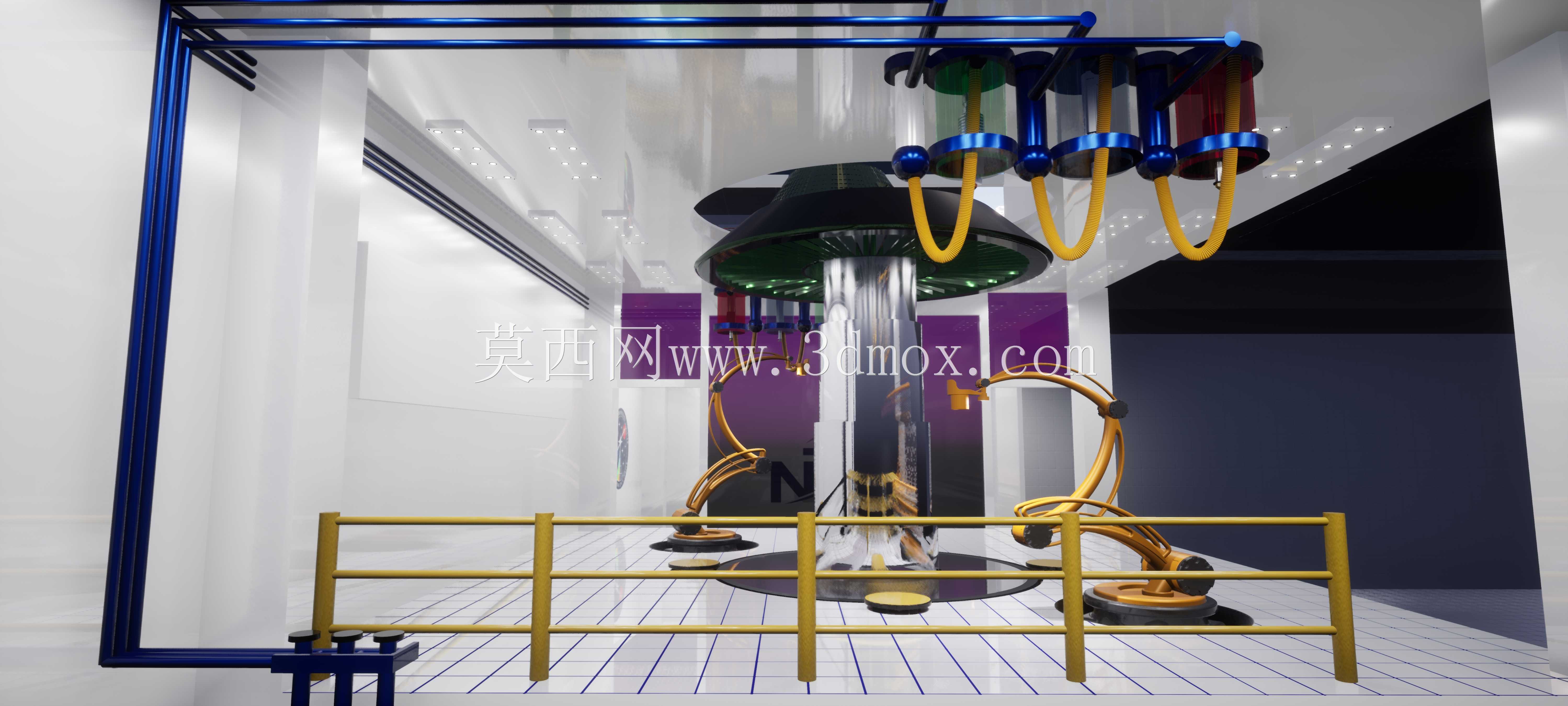

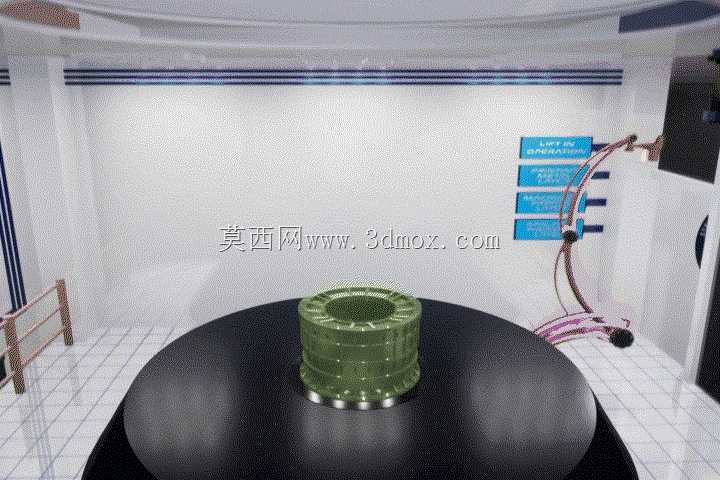

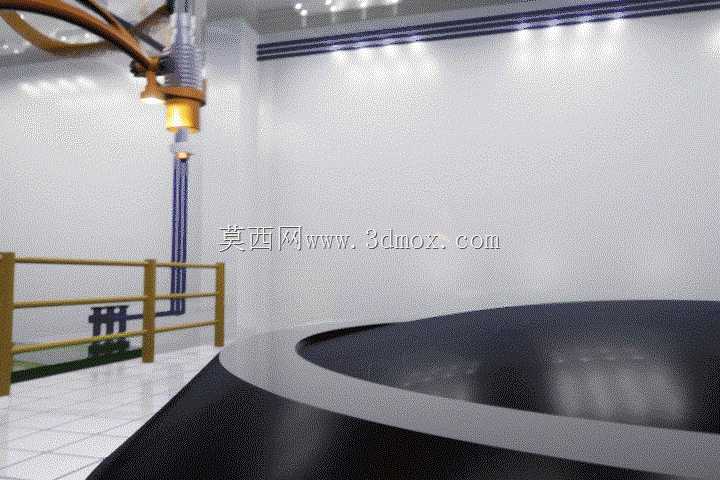

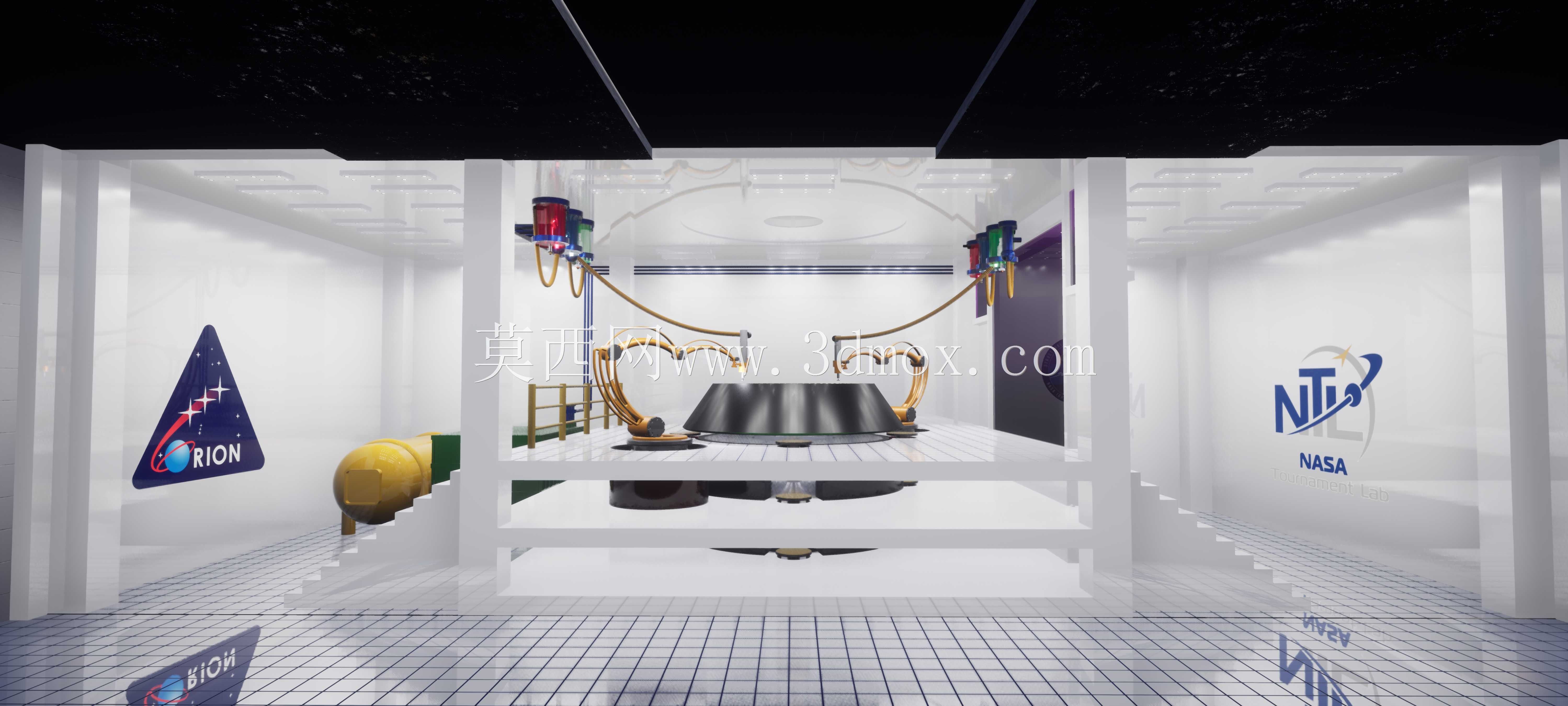

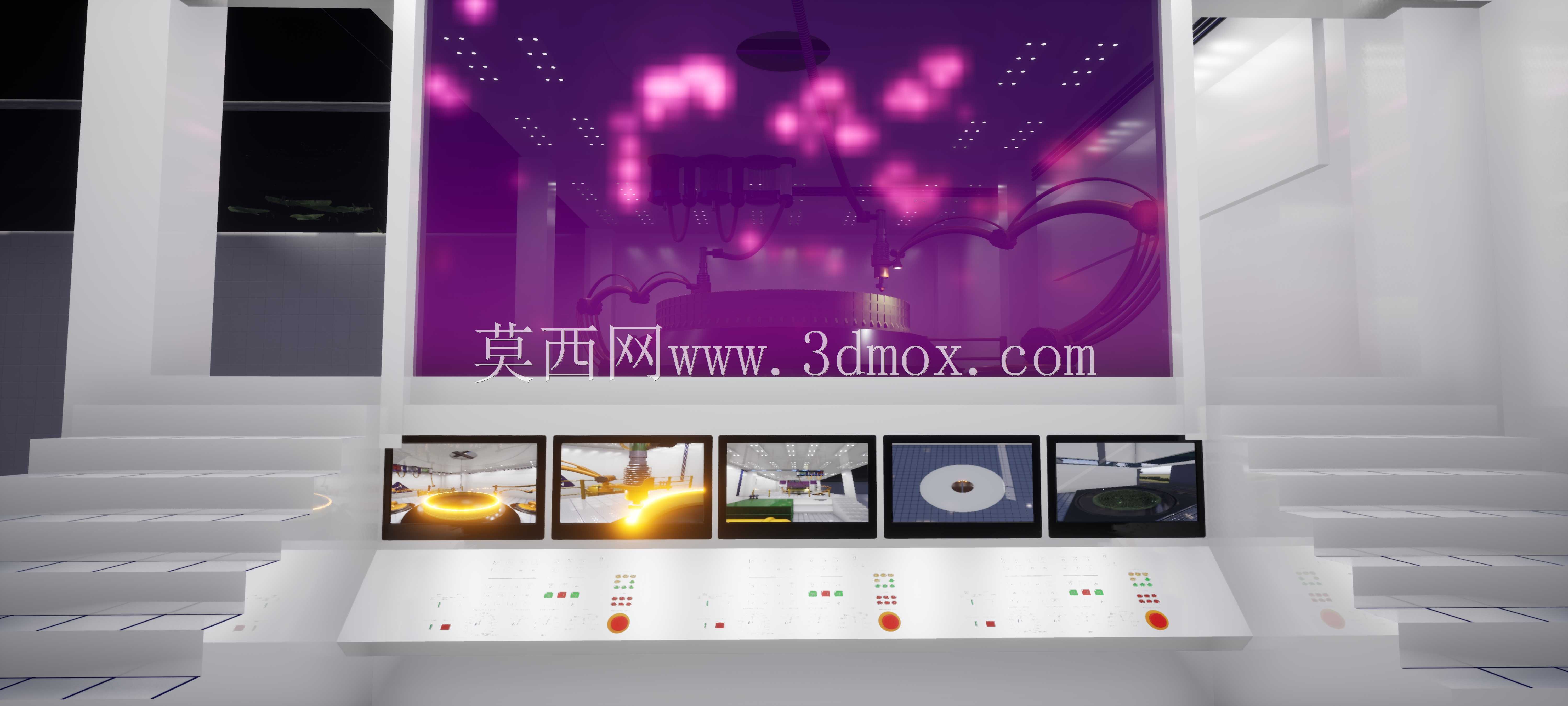

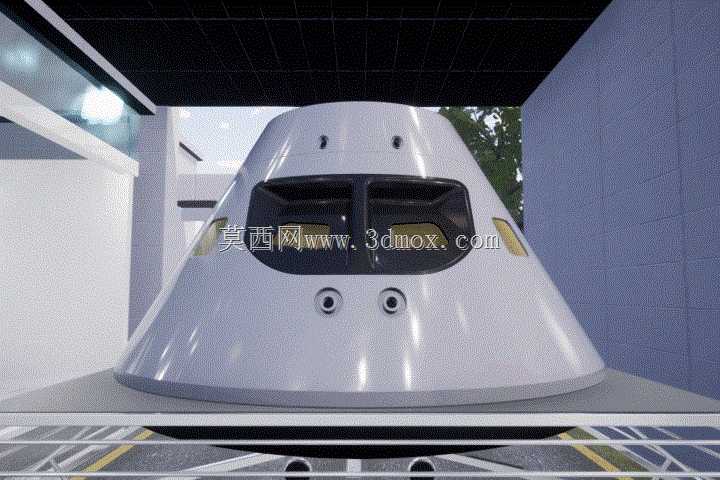

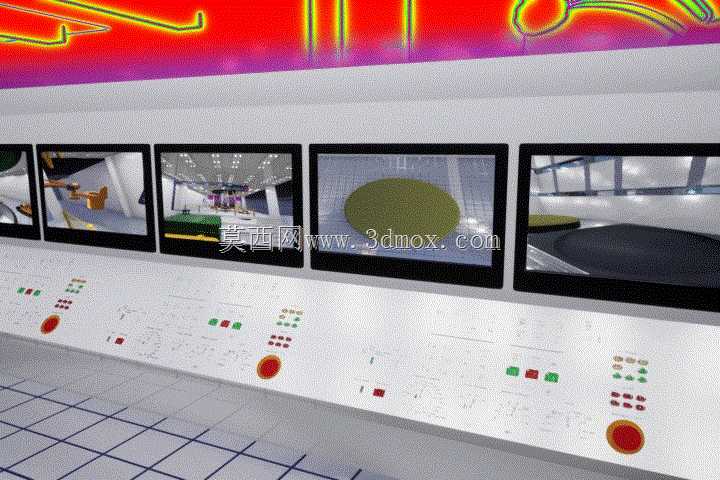

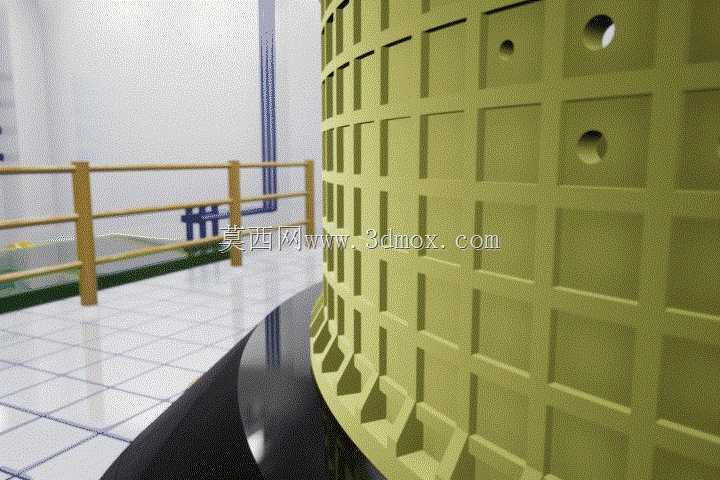

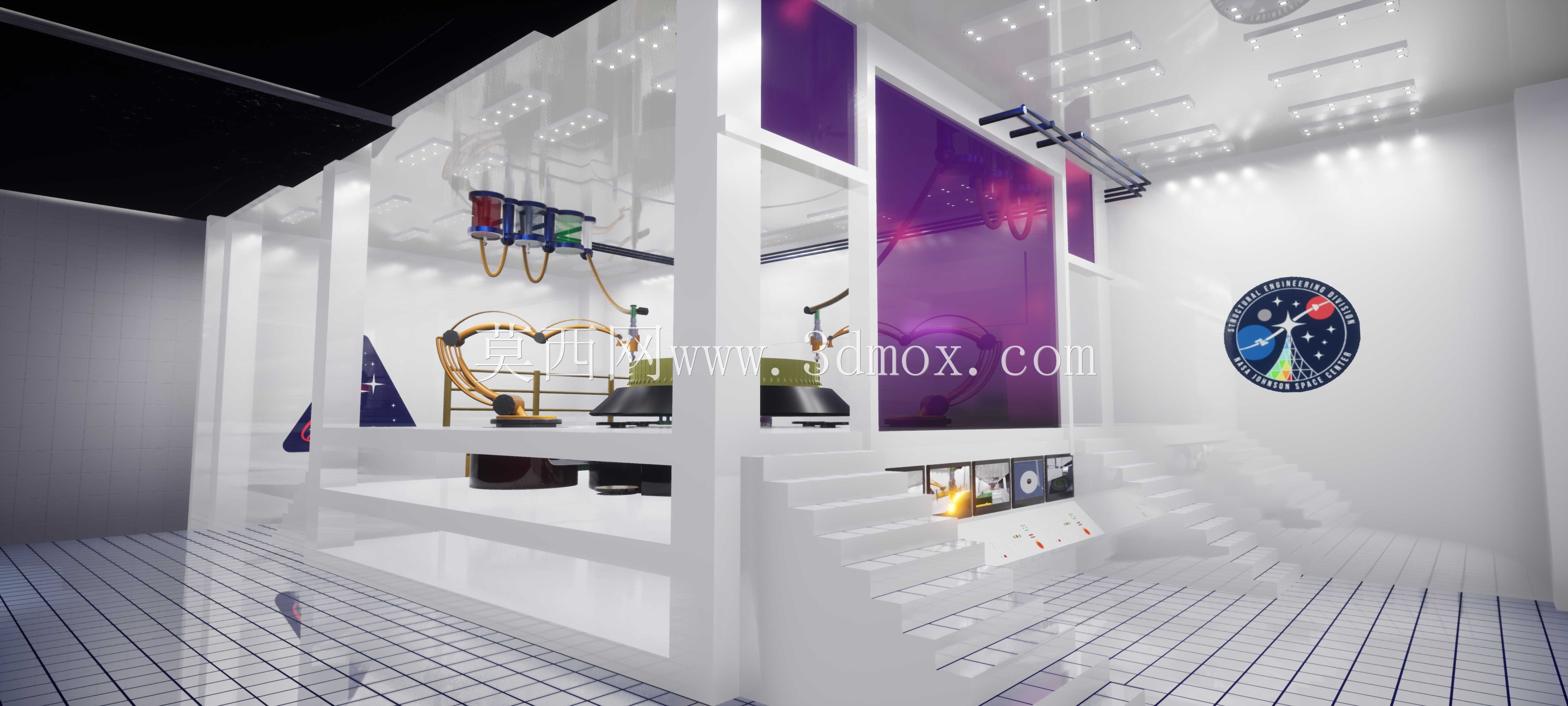

这是我参加美国宇航局挑战赛的第一个项目：载人航天器3D打印过程动画，这个挑战赛可以在这里找到：challenges/nasa-challenge-human-rated-spacerve-3d-printing-process-animationAlso，查看本次挑战的获奖作品这里是美国宇航局的挑战第2条-汤米·穆勒劳古斯特第12条-最后更新！- https://youtu.be/ulznhv7mns8动画已完成并上传到和YouTube上；大约5分钟的运行时间。在使用Unreal Studio将我的SolidWorks CAD概念引入Unreal引擎的过程中度过了一段美妙的时光，并有机会为猎户座飞船概念化解决方案生产。我的解决方案是使用一个旋转的工作台让两个机器人手臂串联工作，然后使用升降系统将零件降低并提升到生产室。如果有关系的话，电梯的作用是促进垂直建筑的建设，而不是在环境中水平伸展；但也可以采取任何一种方式。这个概念是我用一个例子来实现的，当时我是一名TIG焊机，使用机器控制的转盘来焊接低温软管和配件。我的想法是猎户座飞船只是一个非常大的压力配件，需要类似的自动化，使生产生活更简单。关于这个动画：动画是用虚幻引擎和音序器制作的，我在音序器中加入了SolidWorks CAD零件和其他组件的几百个关键帧动画。我使用“材质”、“实例化材质”和“材质集合”参数来控制打印、加工和热层效果的动画，并使用粒子效果将其包含在每个过程中以获得额外效果。我在现场放置了5个实景摄像机，这些摄像机向控制室监视器、热扫描监视器、闪烁的过程标识、NASA标识和拼接图提供信息，甚至还粗略地向太空发射了一枚火箭。哦，这不是没有缺陷，灯光忽隐忽现，揭示是有点不同步，但只有在录音，而不是在编辑器或游戏。是的，那些粒子效果是用来表演的，我玩得很开心。现实的不，娱乐的是！我必须在时间、准确性、乐趣和美感上保持平衡。我以前也为客户做过这样的项目，所以我可以在接下来的几周里做一个精雕细琢的打包项目。动画也运行了很长时间，因为我涵盖了建设的隔热板（两侧），后舱壁，枪管，前舱壁，隧道，然后一个最后的快速组装船员模块零件。整体我对结果很满意，希望你是我也是。很好祝大家好运，谢谢大家的阅读和观看！更新时间：2018年8月10日8:48项目结束。正在等待上传视频。上传了设施和正在建造的部件的新效果图。有一个伟大的时间创造未来的工艺生产使用SolidWorks和虚幻引擎。七月第二十三更新：动画是来了，使用虚幻引擎看起来棒极了！！我花了一个星期的时间，通过制作机器人手臂和设备功能的动画，使我的SolidWorks模型栩栩如生。我已经完成了所有的“虚拟过程”，例如打印、加工和热分层，使用了大量的自定义着色器、材质和粒子效果。期待与大家分享！我已经上传了100%完成的SolidWorks 3D动画。我已经为show提供了一些渲染（在KeyShot中快速渲染），但是一旦我进入最终产品，它们就会被存档环境。这里到目前为止，SolidWorks 2018零件和组件的最新下载中提供了这样的模型：?带压力容器的猎户座航天器！是的，没错。我用三维模型来模拟整个过程，以便在我的动画中表现出来。压力容器比飞船要详细一些，但我花了大约10-12个小时完成了这两件事，所有的东西都是用网上找到的参考资料按比例制造的。?机械臂设计和工具！在我的装配中，我放置了三个机械臂，因为有三个操作（3D打印、表面加工和热层应用），而且我想直观地看到每个机械臂的卡盘中有不同的工具。当然，我得到相同的工具将在相同的操作中使用，并将在最终动画中表示。我得在底座上加些外壳，不过看起来挺酷的！?用于3D打印和热应用的复合结构！我为每个乘员模块零件（其中3个）和每个压力容器体（其中5个）提供了form-fit复合材料。?ENVIRONMENT 3D！一定要有地方放东西！地板、立柱、地板舱口、电梯、3D打印料斗、压缩机、管道和旋转龙门地板。如果您不能使用本地SolidWorks文件，我已经上传了猎户座飞船和压力容器的STEP文件，如果您想在自己的条目中使用它的话。加油！?使用SOLIDWORKS部件！目前有2个部件，大约59个不同的零件（有些具有配置），其中有几个是使用SolidWorks“保存实体”命令的主模型。组件名称“猎户座飞船打印”是一个你想打开，因为它是主要组件。打开它，你可以上下滑动电梯，旋转机架，移动机械臂。如果移动手臂，请单击“重建”，以便软管重新计算其位置。在我锁定3D的其余部分之前，这个主要的组件有点混乱，但实际上，最终都是关于FBX动画的，对吧？每次操作都需要在功能树中隐藏/显示项！！所有内容当前都设置为“显示”
