立式承压储料罐体及配套输送装置

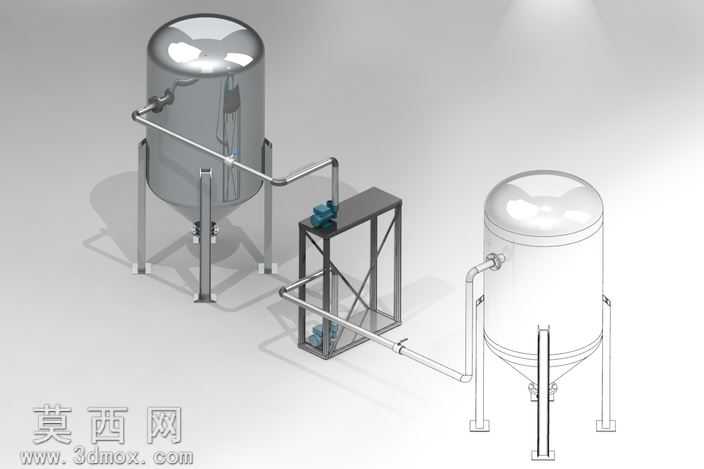

本作品为工业用立式承压储料罐体及配套输送装置的三维建模成果，建模过程严格遵循压力容器的常规设计规范，先通过草图绘制确定罐体的基础轮廓参数，采用旋转凸台命令生成椭圆形封头与圆柱形筒体的主体结构，再通过抽壳命令设定符合承压要求的均匀壁厚，保证罐体结构的力学合理性。支腿部分采用结构钢型材的截面轮廓，通过拉伸与阵列命令生成三根均布的支撑腿，在支腿与筒体的连接位置添加了加强筋结构，通过放样命令实现筋板与筒体曲面的平滑过渡，避免应力集中问题。配套的输送管路采用扫描命令生成，先绘制三维空间路径草图，再匹配不同管径的圆形轮廓完成管路建模，管路的转弯位置采用标准弯曲半径，符合工业管路的布置规范，同时在管路接口位置添加了法兰连接结构，通过圆周阵列生成法兰上的螺栓孔，还原真实的管路连接形式。配套的泵组安装支架采用框架式结构，通过焊接构件的组合建模还原型钢焊接的支架形态，支架上预留了泵体的安装定位孔，保证泵组安装位置的精度。渲染阶段为罐体主体赋予了镜面不锈钢材质，调整材质的反射率与粗糙度参数，还原不锈钢罐体的金属光泽与表面质感，为管路、支架、支腿部分赋予了哑光金属材质，区分不同构件的材质表现，场景采用三点布光方式，通过主光、辅光与轮廓光的搭配，突出罐体的曲面轮廓与金属质感，同时添加了柔和的地面阴影，增强模型的空间立体感。设计过程中充分考虑了压力容器的实际使用场景，在罐体下部设置了锥状出料结构，通过放样命令实现筒体到出料口的平滑过渡，保证物料可以依靠重力顺利排出，管路的走向布置兼顾了输送效率与安装维护的便利性，整体结构完整还原了工业承压储料输送系统的典型形态，可用于相关设备的方案展示、结构参考与教学演示。
