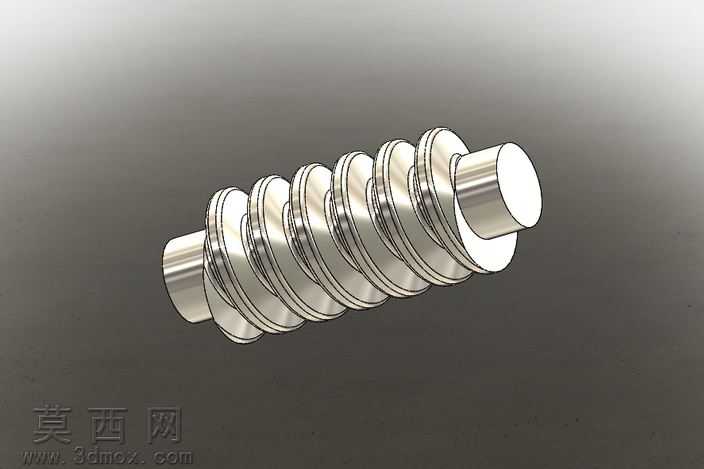

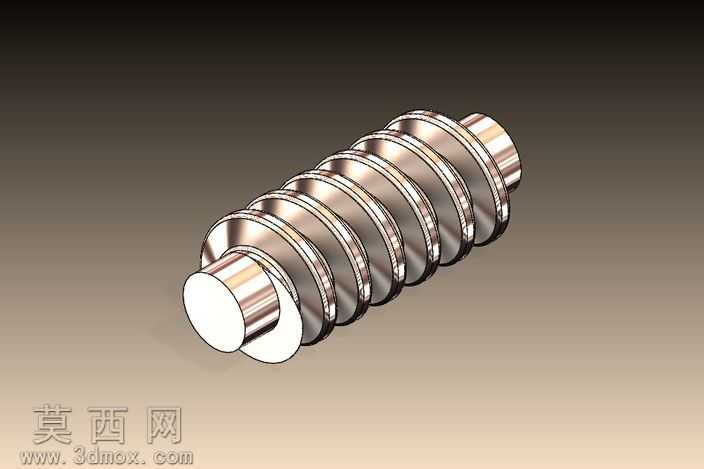

本作品为单头蜗杆类传动螺杆的三维参数化建模成果,建模过程以回转类零件的结构特征为核心逻辑展开,首先通过草图绘制精准定位零件的轴向基准,绘制出包含两端定位轴颈、中间螺旋齿段的回转轮廓线,采用回转特征生成零件的基体结构,确保两端轴颈的同轴度公差符合传动件的装配要求,轴颈端面做倒角处理去除锐边,避免装配过程中出现磕碰划伤的问题。针对核心的螺旋齿结构,采用螺旋扫描的建模方式,先根据蜗杆的传动参数计算螺旋升角、导程、齿厚等关键参数,绘制符合齿形轮廓的扫描截面,沿预设的螺旋轨迹线完成齿槽的切除特征,逐圈生成连续均匀的螺旋齿形,每一圈齿的齿距误差控制在建模精度允许范围内,保证齿面的顺滑度,避免后续啮合传动过程中出现卡滞、磨损不均的问题。材质渲染阶段选用金属合金钢材质,调整材质的反射率、粗糙度参数,还原机械加工后金属零件的金属光泽与表面质感,齿面部分设置略高的反光度模拟磨削加工后的光滑表面,轴颈部分设置稍低的粗糙度体现车削加工的纹理特征,渲染时采用柔和的侧方打光,清晰展现螺旋齿的轮廓层次与零件的立体结构,突出各部分的结构比例关系。设计过程中充分考虑零件的实际装配需求,两端轴颈的直径尺寸匹配常用的轴承安装规格,轴肩位置做退刀槽结构设计,满足机械加工的工艺要求,避免加工过程中出现刀具干涉的问题,螺旋齿的齿形参数适配对应蜗轮的啮合标准,保证传动过程中可以实现平稳的动力传递,具备减速比大、传动平稳的结构优势,可用于小型减速机构、进给传动机构的配套设计参考,建模过程中所有特征均采用参数化驱动,后续可根据实际传动需求调整导程、齿厚、轴颈长度等参数,快速生成不同规格的同类型蜗杆零件模型,大幅提升同系列零件的设计效率。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 4.08 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,STL,效果图,其它,
- 软件分类 通用机械零部件
