小型汽轮机驱动离心泵教学演示装置

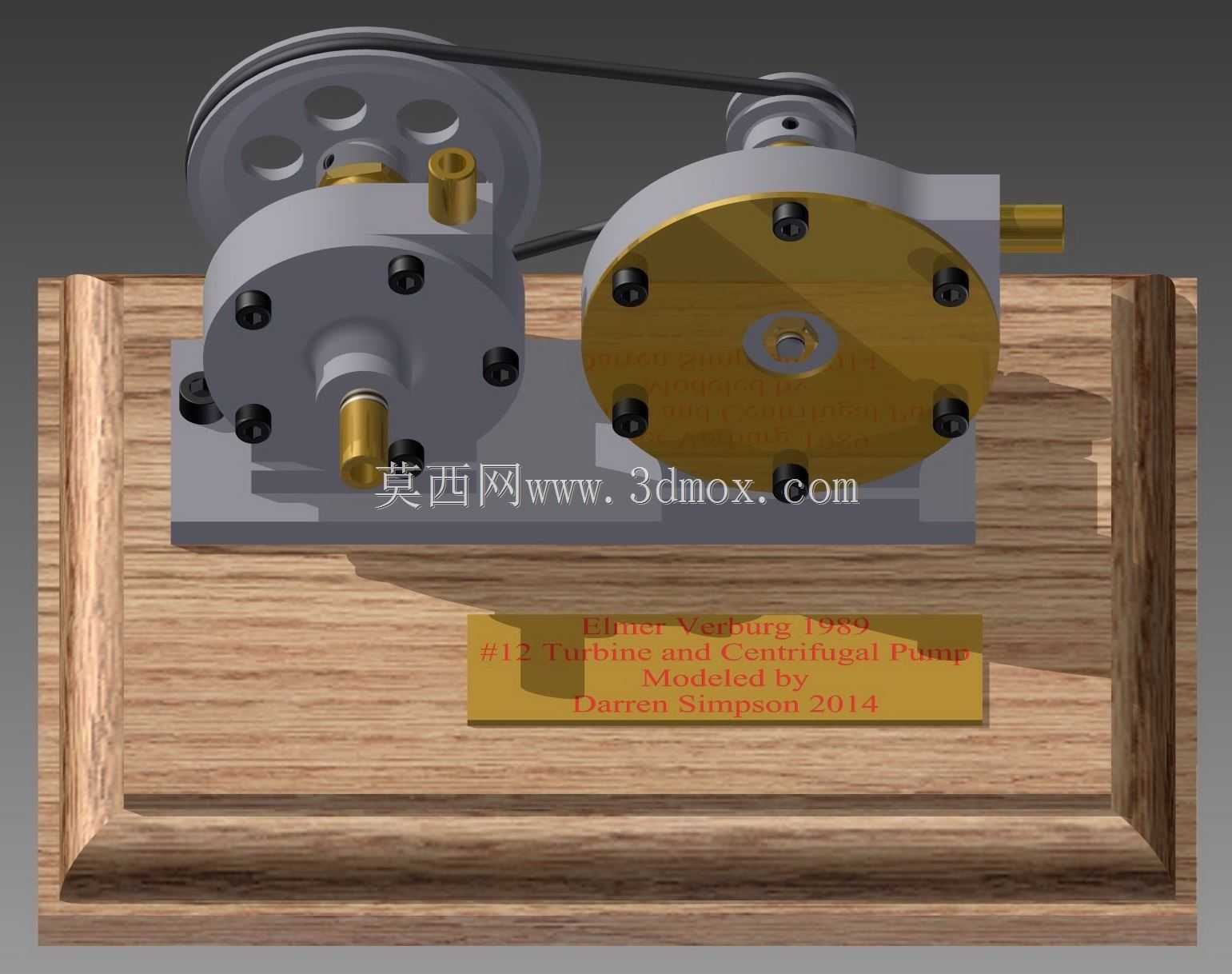

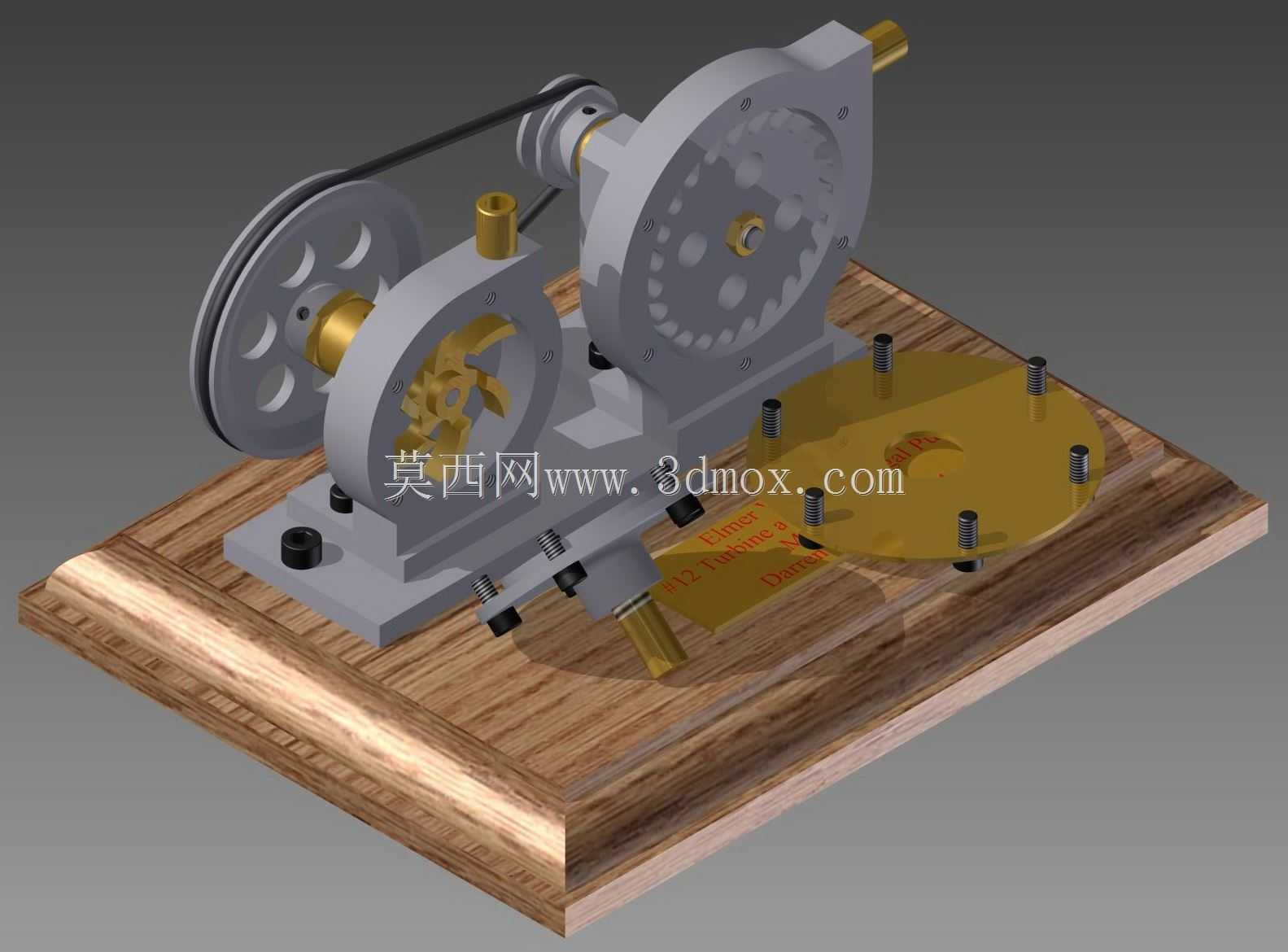

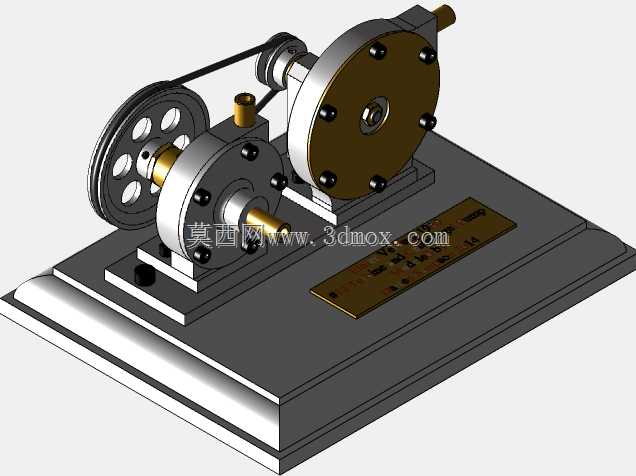

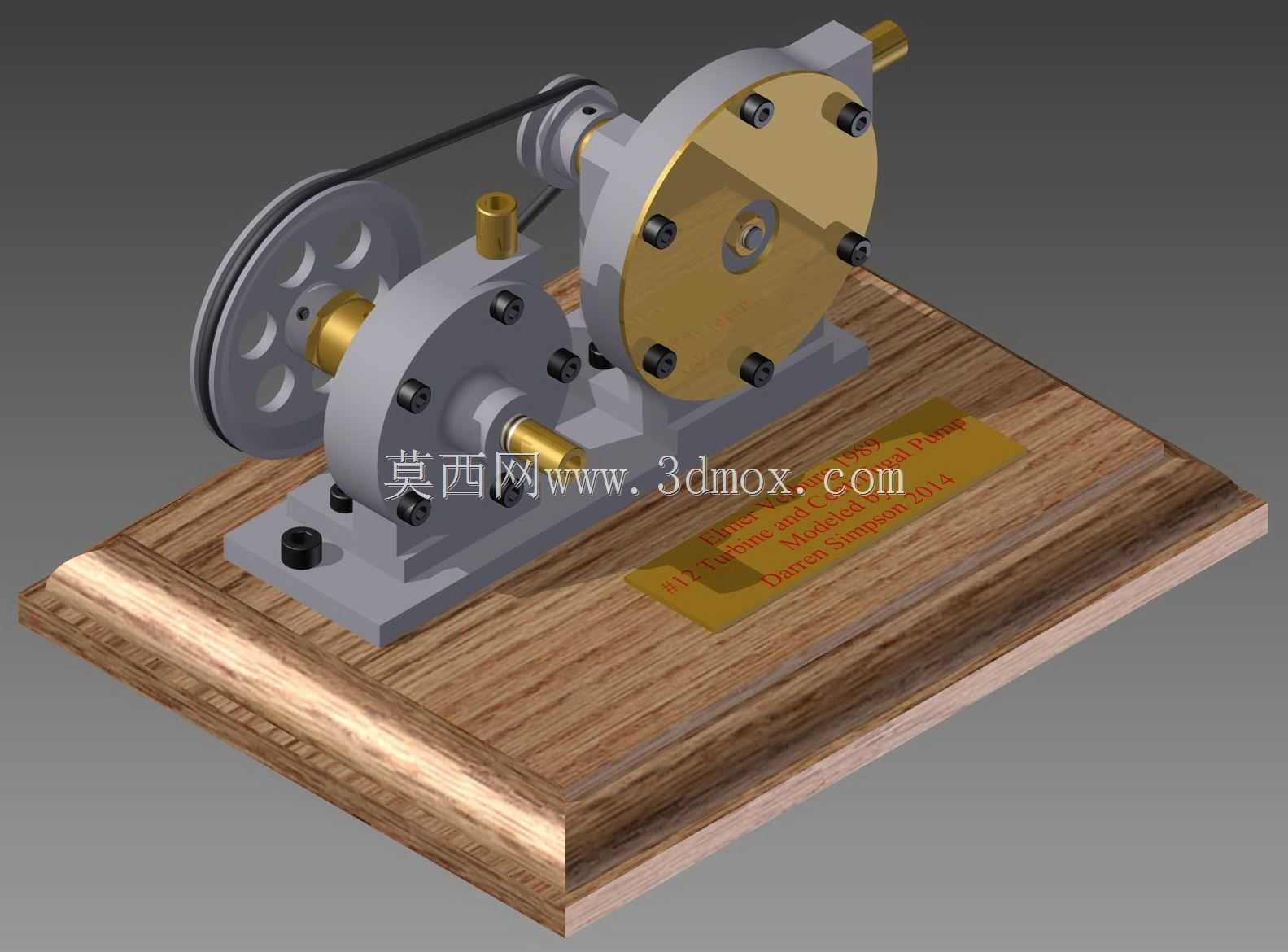

该套装置是将蒸汽轮机与离心泵做同轴集成的小型动力流体设备，主要面向教学实验、原理展示场景，也可作为小型蒸汽动力系统的功能验证载体，能够直观呈现热能到机械能再到流体压力能的完整能量转换过程，帮助学习者理解透平类动力设备与叶片式流体输送设备的协同工作逻辑。在实际应用场景中，这类小型汽动泵组可适配低压蒸汽源场景，在余热回收系统、小型分布式能源站点中，可利用富余低压蒸汽驱动泵体完成水循环、轻质流体输送作业，无需额外配置电力驱动系统，能够有效提升低品位热能的利用率，降低配套电力设施的投入成本。从功能特性来看，装置采用单级冲动式汽轮机结构，蒸汽通入腔体后冲击叶轮输出旋转扭矩，动力输出端直接与离心泵叶轮轴连接，省去了中间变速、联轴的冗余结构，整体传动效率更高，结构也更为紧凑。泵体部分采用离心泵经典结构，叶轮旋转时形成的负压可完成流体自吸，随着转速提升可稳定输出对应扬程与流量，适配清水、低粘度轻质油料等多种介质的输送需求。设计过程中优先考虑了结构的直观性与可拆装性，汽轮机端盖采用透明可视搭配金色装饰面的设计，可直接观察内部叶轮、喷嘴的装配位置与运行状态，所有连接螺栓均采用外露式设计，方便拆解观察内部流道与叶片结构。泵体与汽轮机的共用基座采用仿实木纹理的一体式安装平台，既保证了整机运行的稳定性，也让装置具备更好的展示效果。整机安装边界控制在小型桌面级尺寸范围内，长度不超过300mm，宽度不超过180mm，高度不超过150mm，无需额外固定安装，放置在平整台面即可稳定运行，输入端预留标准蒸汽接入接头，输出端预留标准流体管路接口，可快速对接配套实验管路完成功能测试。传动侧配置的带轮结构可额外外接负载，也可通过皮带连接测速装置实时监测输出转速，方便开展不同蒸汽压力下的泵效测试实验。
