KSB卧式离心泵125-200整机结构设计

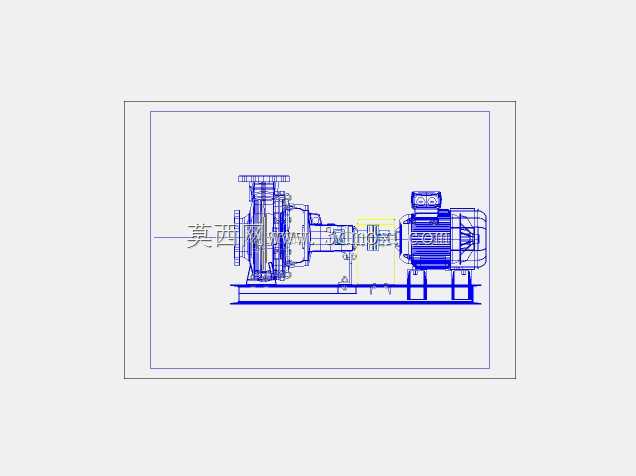

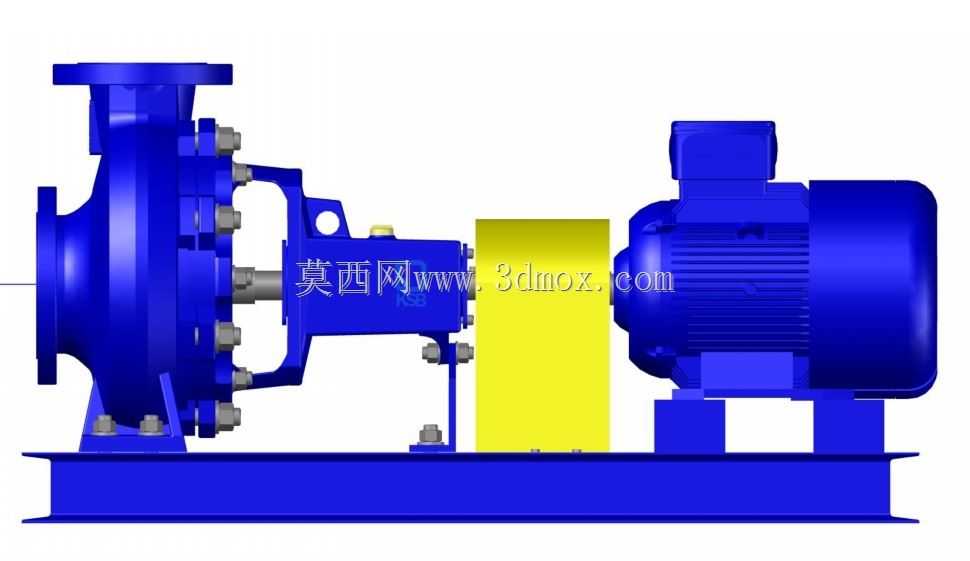

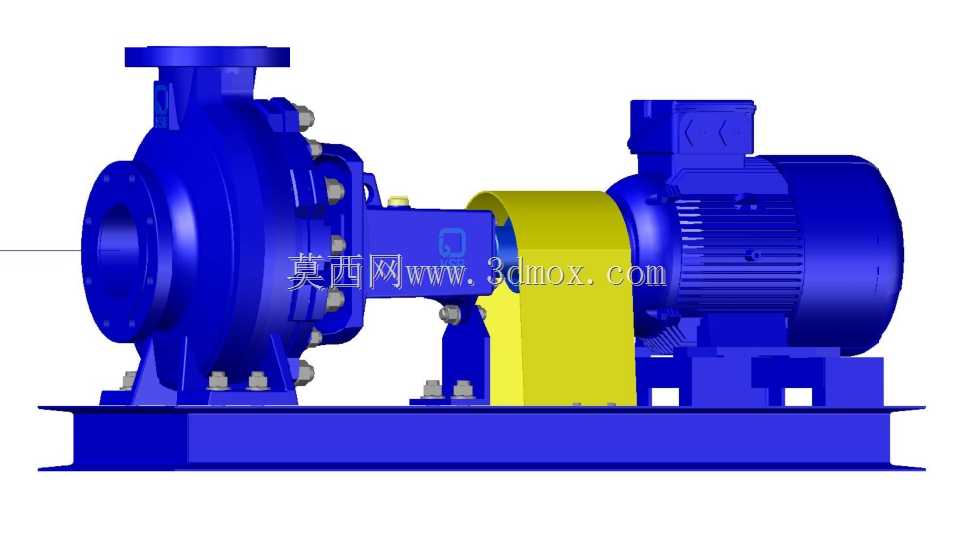

这款KSB卧式离心泵整机结构，主要面向市政给排水、工业循环水、暖通空调供水、化工流体输送等场景设计，可适配清水、低腐蚀性流体的长距离输送、系统增压、工艺循环等核心工况，在水厂供水、工厂冷却水循环、楼宇供水系统、污水处理前段输送等场景中都能稳定发挥作用。整机采用泵体与驱动电机同轴直联的布局形式，中间设置黄色联轴器护罩做安全防护，既保证了动力传递的同轴精度，也避免运转过程中联轴器外露带来的安全隐患，整体共用一体式铸铁底座，安装时无需额外做复杂的同轴度校准，大幅降低现场安装调试的难度。泵体端采用标准法兰连接接口，可直接对接同管径的工业管路，进出口的法兰尺寸符合通用管路安装规范，无需额外定制转接件就能完成管路对接。泵壳采用蜗壳式流道设计，内部流道做了顺滑过渡处理，能有效降低流体在泵腔内的紊流损失，提升水力效率，叶轮采用闭式结构设计，运转时平衡性能优异，可减少轴向窜动，降低轴承负载，延长设备整体使用寿命。密封结构采用成熟的机械密封方案，相比传统填料密封泄漏量更低，日常维护频次更少，能适配长时间连续运转的工况需求。整机安装边界规整，底座预留了标准的地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制安装机架上，整体重心低，运转时振动小，无需额外做复杂的减震处理就能满足运行要求。驱动端采用标准卧式电机配套，动力输出稳定，防护等级适配常规工业车间、户外泵房等安装环境，联轴器采用弹性结构设计，可补偿少量的安装同轴度偏差，同时缓冲启动、负载波动带来的冲击，保护泵体和电机的核心部件不受损。泵体的轴承组件采用标准化的润滑结构，日常加注润滑脂即可完成维护，易损件都采用通用规格，后期更换维护成本低，备件采购便捷。整机的结构布局紧凑，横向占用空间小，适合泵房空间有限的安装场景，进出口的位置设计符合常规管路走向习惯，管路排布时无需额外做过多弯折，能减少管路沿程损失，提升整个输送系统的运行效率。
