工业用斜进料塑料破碎处理设备结构

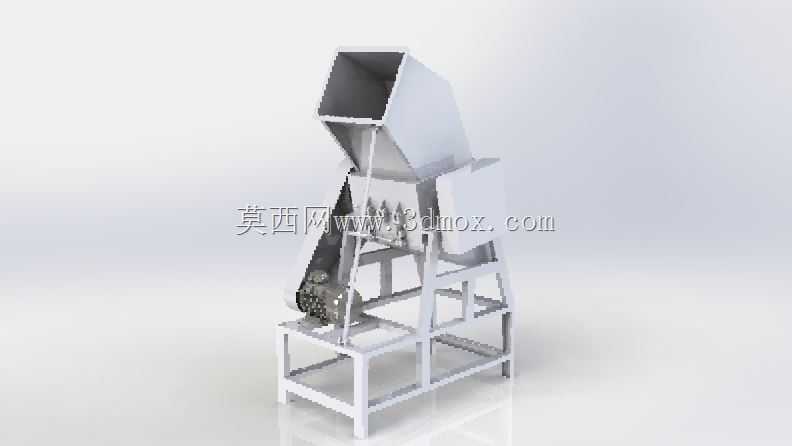

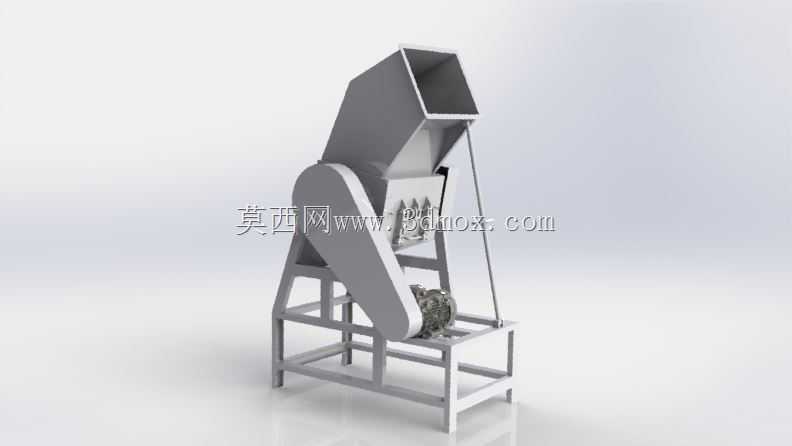

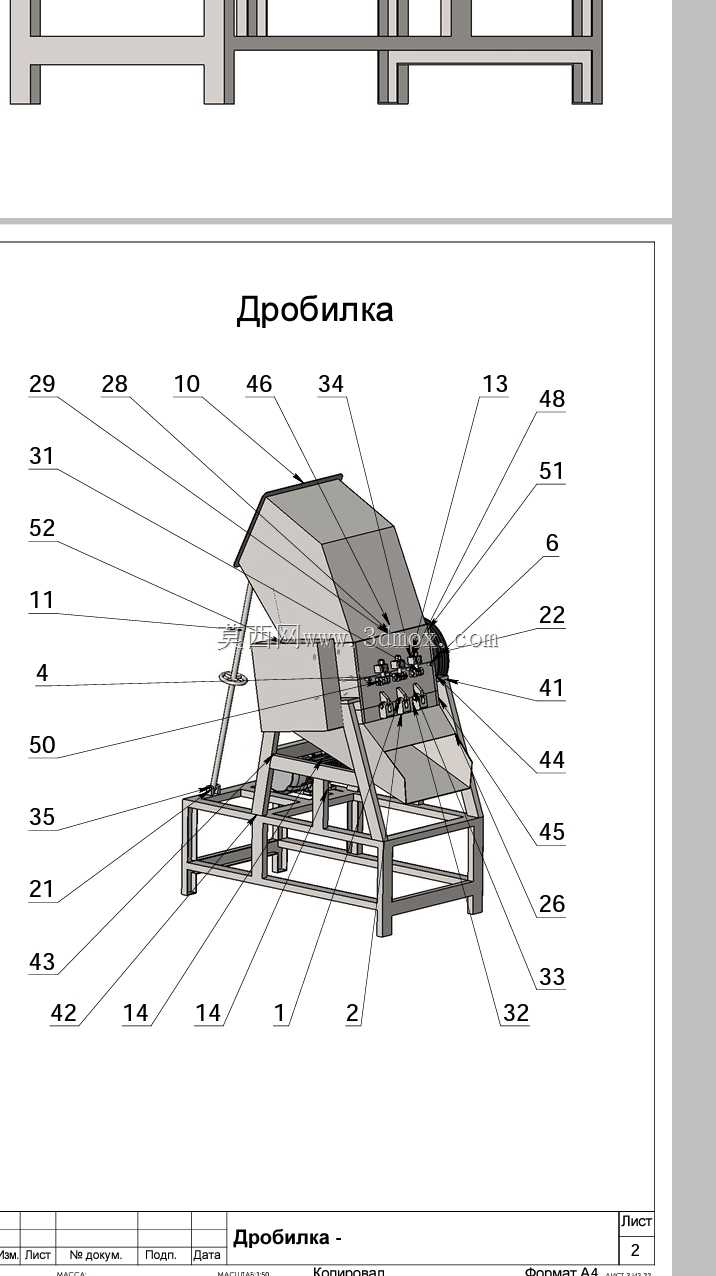

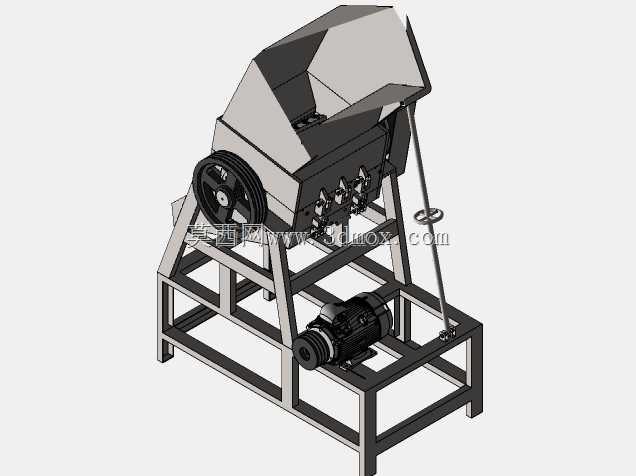

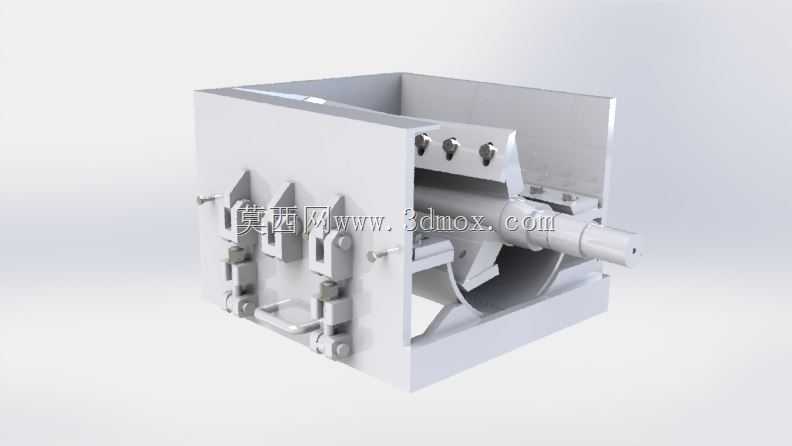

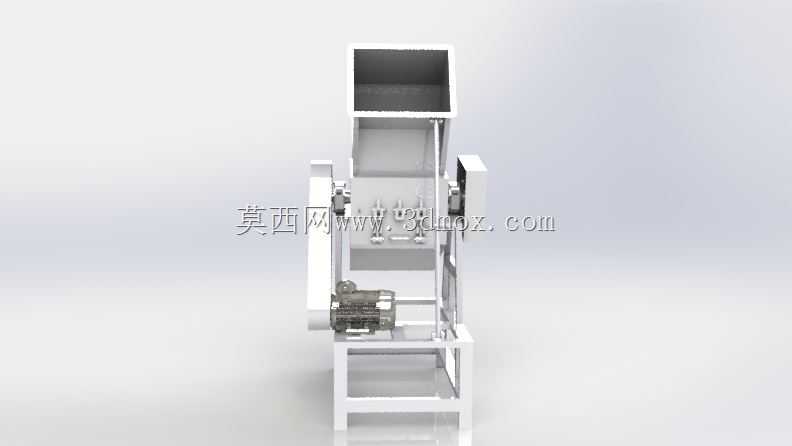

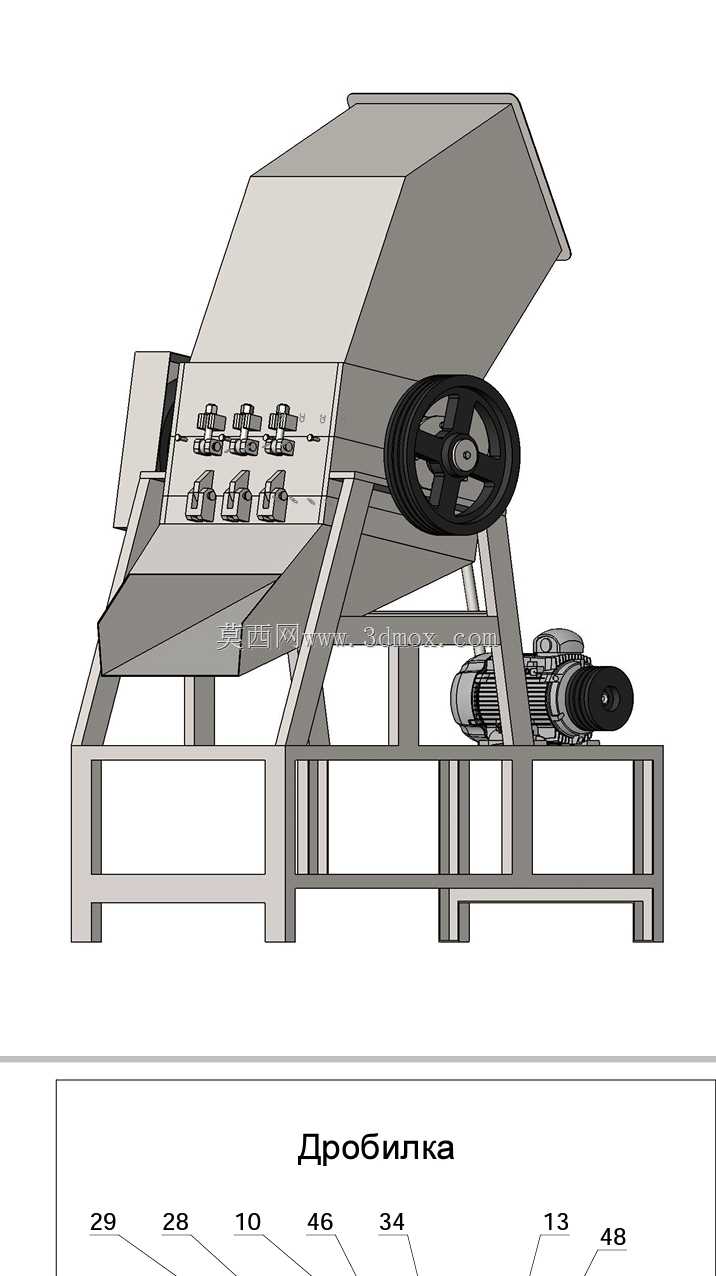

这款塑料破碎设备主要面向注塑加工厂、废旧塑料回收站点、塑料制品生产车间等场景，用于处理生产过程中产生的塑料浇口料、不良品、废弃塑料管材/型材、包装塑料废料等物料，将大块塑料剪切破碎为尺寸均匀的小颗粒，方便后续的回收造粒、二次注塑加工或者集中清运处理，能有效降低塑料废弃物的存储占用空间，提升废料回收再利用的效率，减少生产环节的物料浪费。设备采用斜向上敞口式的进料斗设计，进料口朝向操作人员一侧倾斜抬升，既可以避免破碎过程中物料飞溅弹出，也方便操作人员直接将大块废料投入腔体，无需额外配置上料输送机构即可适配中小规模的处理需求，进料斗的腔体做了渐缩式过渡，能引导物料自然滑入破碎腔内部，避免出现物料卡滞架桥的问题。设备的核心破碎腔体外侧设置了全包式的传动防护壳，将内部的皮带传动、刀辊转轴等运动部件完全封闭，既可以避免传动部件外露带来的生产安全隐患，也能阻挡破碎过程中粉尘外溢，防护壳采用圆弧过渡造型，和机架的方管焊接结构形成视觉区分，也方便日常清洁擦拭。底部的机架采用标准方管焊接成型的框架式结构，四条支撑腿做了横向和斜向的加强筋连接，整体刚性充足，能够承受破碎作业过程中刀辊高速运转带来的振动，不会出现长时间运行后机架变形移位的问题，机架底部预留了地脚安装孔位，可以直接通过膨胀螺栓固定在硬化车间地面上，安装时需要保证机架整体水平度偏差不超过2mm/m，避免运行过程中出现异常振动和噪音。设备的动力单元直接安装在机架内侧的预留安装位上，和破碎刀辊通过皮带传动连接，传动比经过匹配设计，能够保证刀辊获得足够的剪切扭矩，应对不同硬度的热塑性塑料破碎需求，整体设备的占地面积约1.2平方米，安装时需要在进料侧预留至少0.8米的操作空间，后侧预留0.5米的维护空间，方便后续更换动刀、定刀以及检修传动部件。破碎腔内部的动刀和定刀采用交错排布的设计，剪切间隙可以根据出料粒度需求进行调整，最小可以将出料粒度控制在8mm以内，适配不同回收工艺的进料要求，设备整体的结构设计兼顾了作业安全性、操作便捷性和维护便利性，没有多余的冗余结构，整体重心偏低，运行稳定性出色。
