结晶固体物料处理用锤磨粉碎设备结构设计

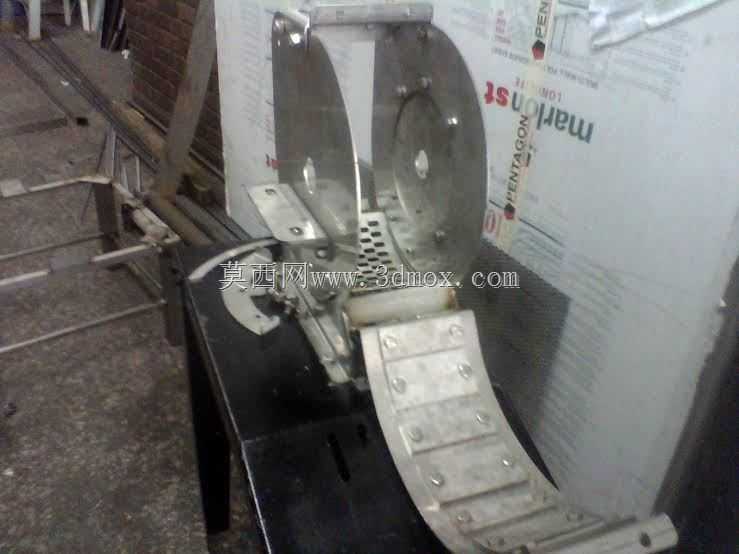

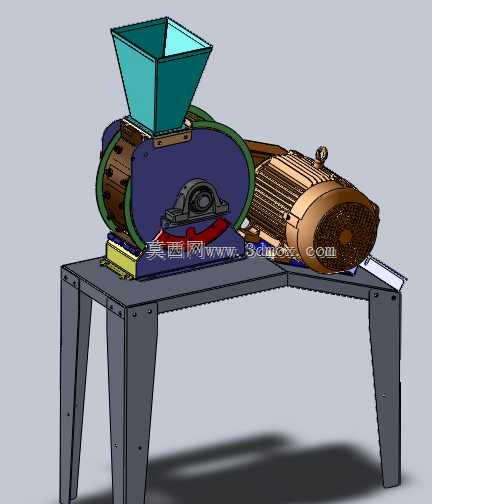

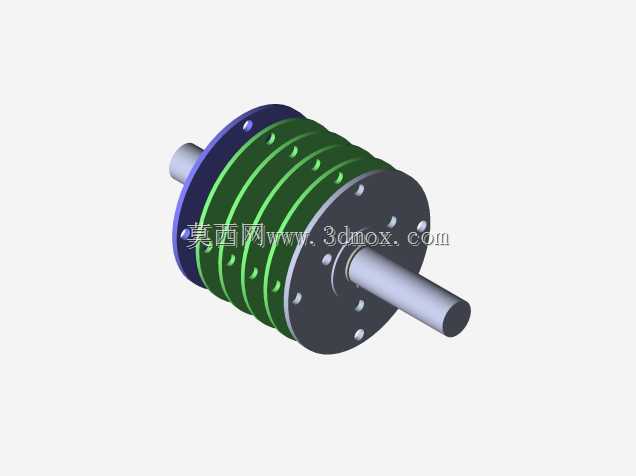

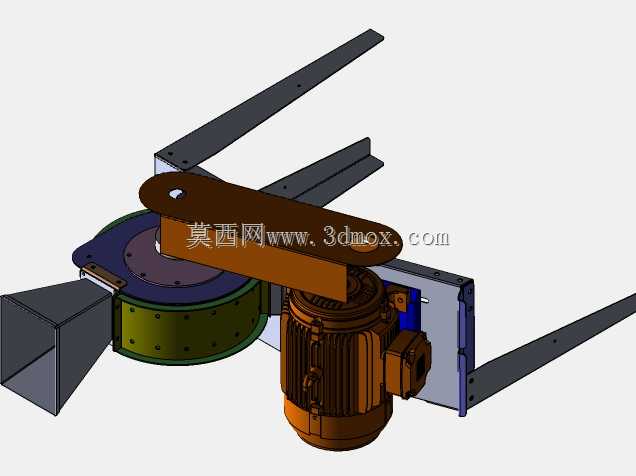

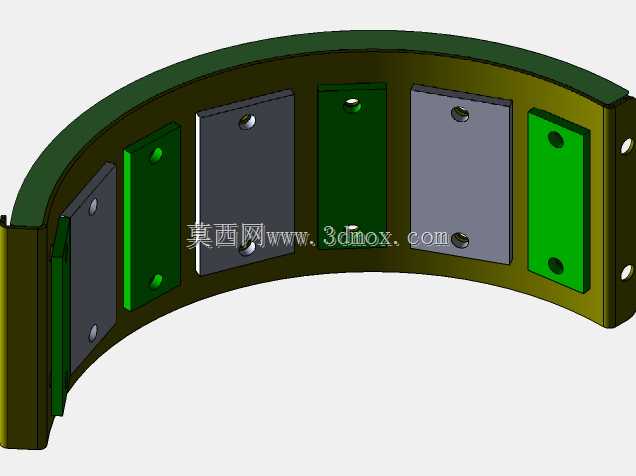

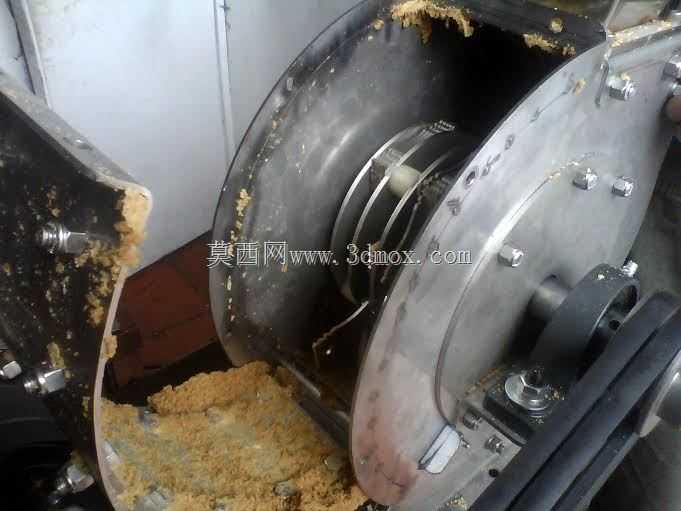

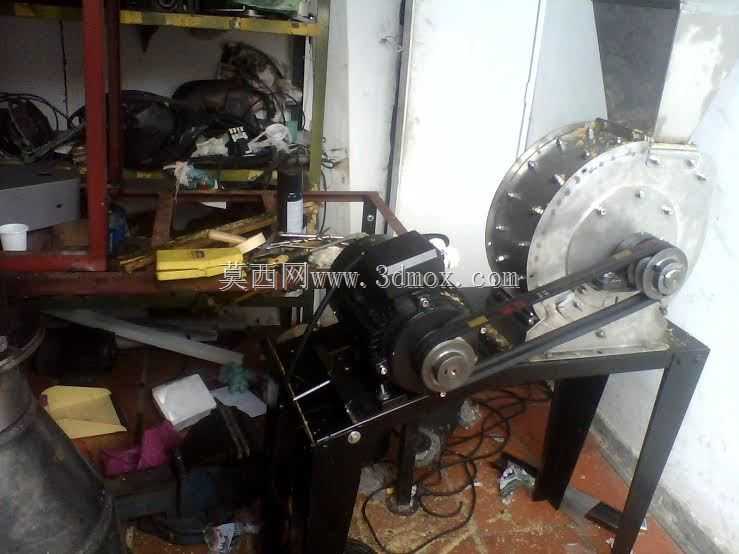

这款锤磨设备主要面向结晶态固体物料的细碎加工场景，常见于矿产加工、建材原料预处理、化工结晶产物粉碎、农副加工原料破碎等生产环节，可将硬度适中的结晶块状物料加工至符合后续工艺要求的粒度，适配中小产能的连续或间歇式生产作业需求。设备核心功能是通过高速回转的锤击组件对进入粉碎腔的物料施加冲击、剪切、研磨复合作用力，让结晶态物料沿着晶界脆裂破碎，相比普通挤压式破碎设备，针对脆性结晶物料的粉碎效率更高，过粉碎率更低，出料粒度均匀性更优。从设计思路来看，整机采用卧式驱动布局，驱动电机与粉碎腔转子通过带传动结构连接，既可以通过带轮速比匹配调整转子工作转速，适配不同硬度物料的粉碎需求，也能通过皮带的柔性传动特性缓冲物料入料时的冲击载荷，保护电机与转子轴承不受刚性冲击损伤。上部设置的敞口式方锥形进料斗，大口径进料端可适配人工投料或上游输送设备的落料对接，锥面结构可引导物料靠自重顺畅滑入粉碎腔，避免物料架桥卡滞。粉碎腔外侧设置弧形筛网结构，达到粒度要求的物料可通过筛网孔排出，未达粒度的物料会留在腔内继续接受锤击研磨，保证出料粒度一致性。机架采用型钢焊接式支腿结构，四根支腿向外微张形成稳定的支撑边界，设备整体安装时需保证机架底部水平固定，避免高速运转时产生振动偏移，支腿预留的安装孔位可适配地脚螺栓固定，也可搭配减震垫降低作业时的振动传导。整机的安装边界需预留电机侧的检修空间与进料斗上方的投料空间，日常维护时可快速打开粉碎腔侧盖更换磨损的锤片与筛网，无需整体拆解设备。转子组件做了动平衡校准设计，高速运转时振动量控制在合理区间，可降低设备运行噪音与轴承磨损速度，延长整机连续作业的使用寿命。针对结晶类物料硬度高、磨蚀性较强的特点，粉碎腔内壁与锤片接触区域做了耐磨结构设计，可减少长期作业带来的腔体磨损，降低设备维护频次。驱动端匹配的动力区间适配中小规模生产的产能需求，既不会出现动力冗余造成的能耗浪费，也能保证常规结晶物料粉碎时的动力储备充足，避免硬料卡滞时出现电机堵转问题。
