石油天然气场站立式储料罐组设计

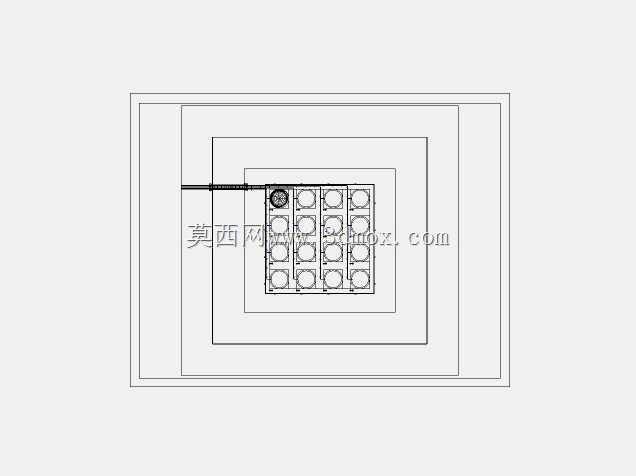

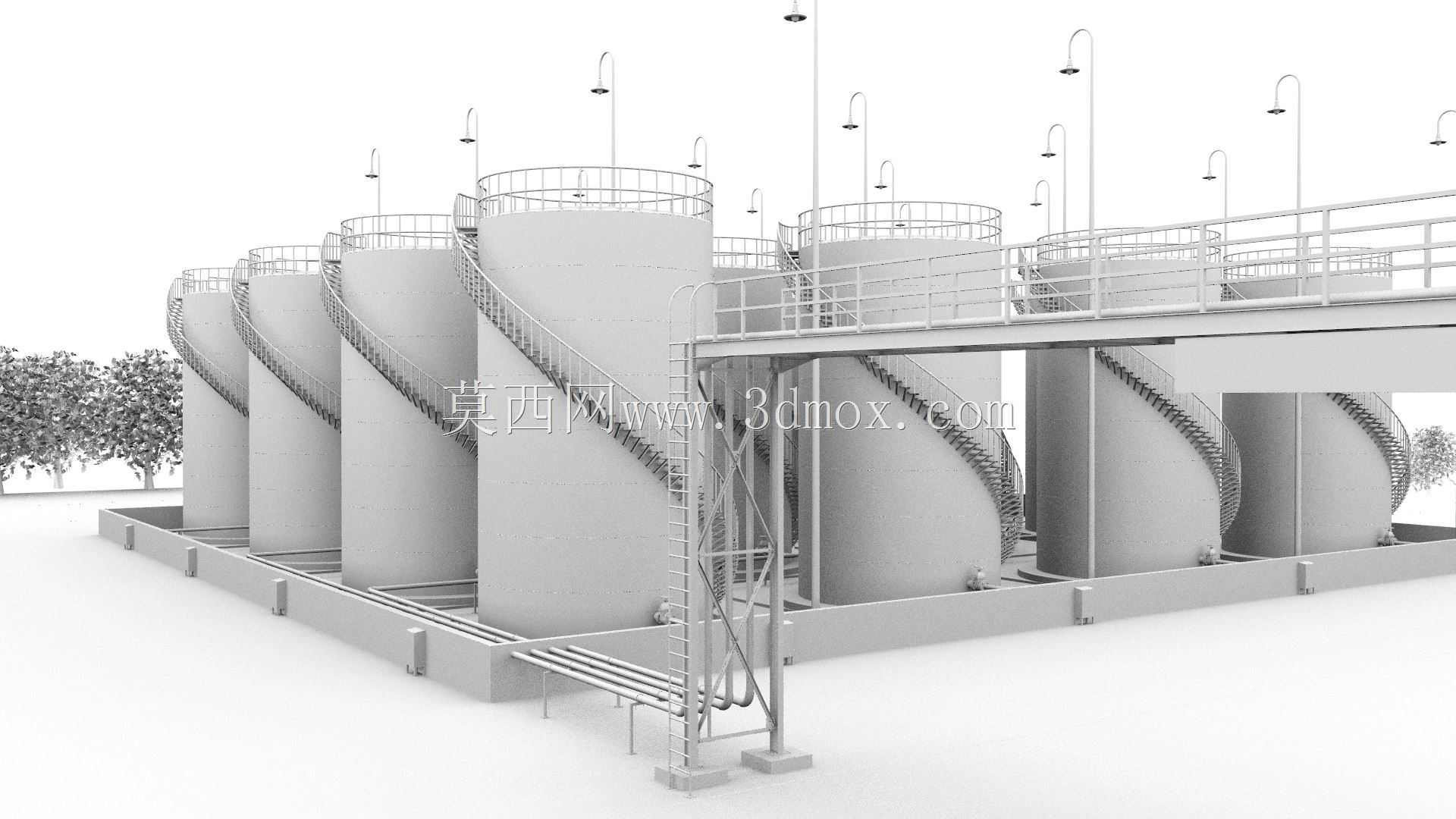

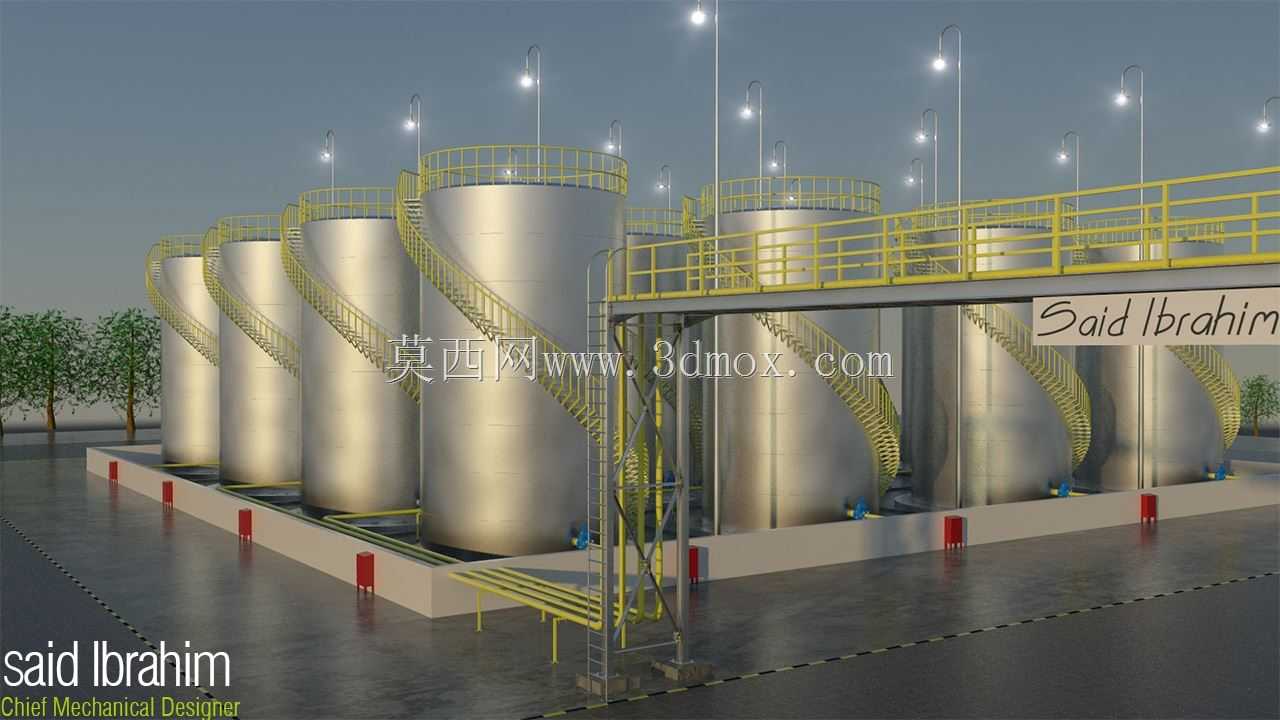

本次呈现的立式储罐组设计，主要面向石油天然气开采、中转及炼化场站的物料存储场景，可用于存储原油、成品油、液化石油气及相关化工介质，是油气储运链路中核心的静态存储单元，也可适配粮油、化工等行业的大宗液态物料仓储需求。整组罐体采用成排排布的布局形式，单台罐体为等径立式圆柱结构，底部设置混凝土支撑基座，基座与罐体之间预留了阀门操作、管线接驳的作业空间，可满足日常巡检、介质装卸、故障检修的操作需求。罐体外侧沿壁面设置螺旋盘梯，从地面直达罐顶操作平台，盘梯踏步做防滑设计，扶手采用连续式防护结构，保障人员上下通行的安全；罐顶周边设置全周防护栏杆，栏杆高度符合工业操作平台安全规范，可满足罐顶阀门操作、仪表巡检、取样作业的安全防护要求。罐区中部设置架空连通操作平台，将多台罐体的罐顶作业区域连通，平台采用格栅板铺装，既减轻结构自重，也可避免积液、积尘影响通行，平台支撑立柱采用型钢焊接结构，与地面基座做刚性连接，可承受多人同时作业及小型工具搬运的载荷。罐体底部设置介质进出管线接口、排污接口、液位检测接口，可根据存储介质的特性选配液位计、压力变送器、温度传感器等检测元件，实现存储状态的实时监控；罐顶设置呼吸阀、阻火器、检修人孔，保障罐体内部压力平衡，避免超压或负压造成罐体结构损坏，同时满足定期开罐检修的进出需求。设计过程中充分考虑了安装边界条件，罐体排布间距满足防火规范要求，预留了消防管线、巡检通道的布设空间，整组结构可根据场站的实际存储规模灵活调整罐体数量，适配不同储量的建设需求。罐体主体采用钢制焊接结构，内外壁可根据存储介质的腐蚀特性做防腐涂层处理，延长设备的整体使用寿命，整体结构兼顾了存储功能性、操作安全性与布局合理性，可直接用于场站储料区的方案设计参考、施工交底演示及运维人员的作业培训场景。
