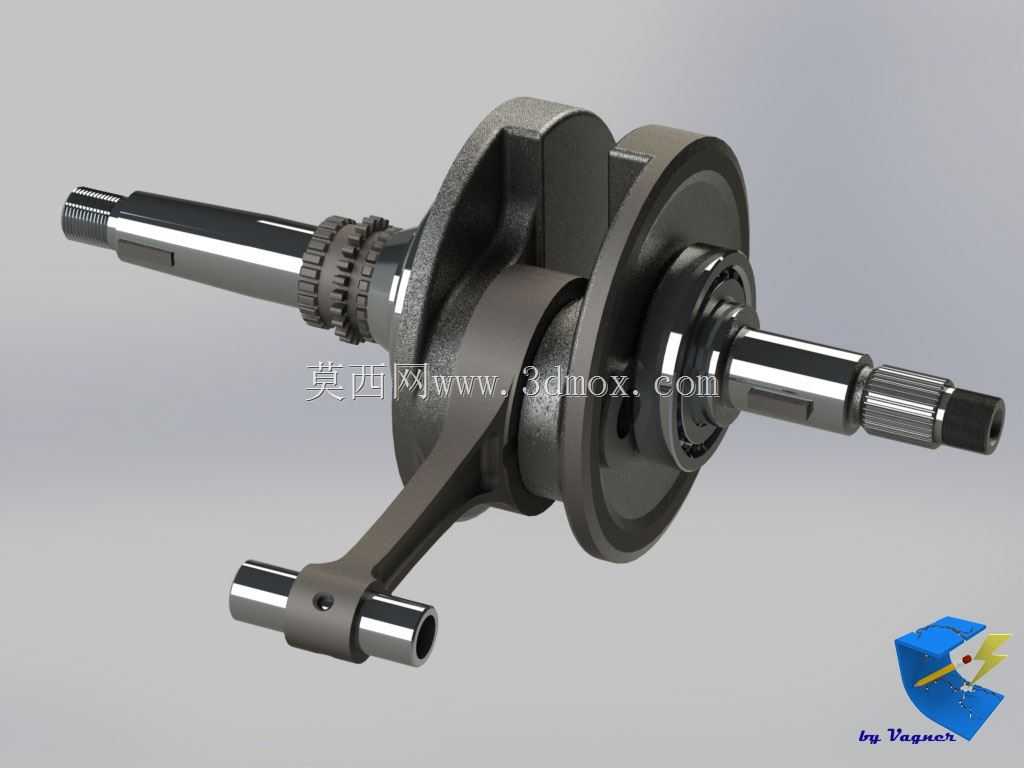

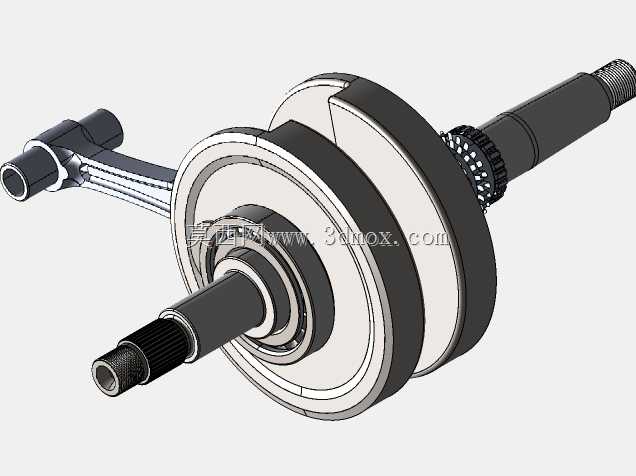

本田CG150TITAN摩托车曲轴总成结构

这款曲轴总成是适配本田CG150 TITAN车型的核心动力传动部件，主要应用在小排量跨骑式摩托车的动力单元中，承担着将活塞往复直线运动转化为旋转扭矩的核心功能，是发动机动力输出路径上的关键承载构件。在实际整车运行场景里，它直接承接燃烧做功冲程传递来的活塞推力，通过曲柄连杆机构的运动转换，把交变的直线作用力转化为持续的旋转力矩，再通过输出端的花键结构将动力传递给离合器、变速器总成，最终驱动后轮实现车辆行进，同时还要平衡活塞连杆组往复运动产生的惯性力，降低发动机运转过程中的振动幅度，提升整车运行的平顺性。

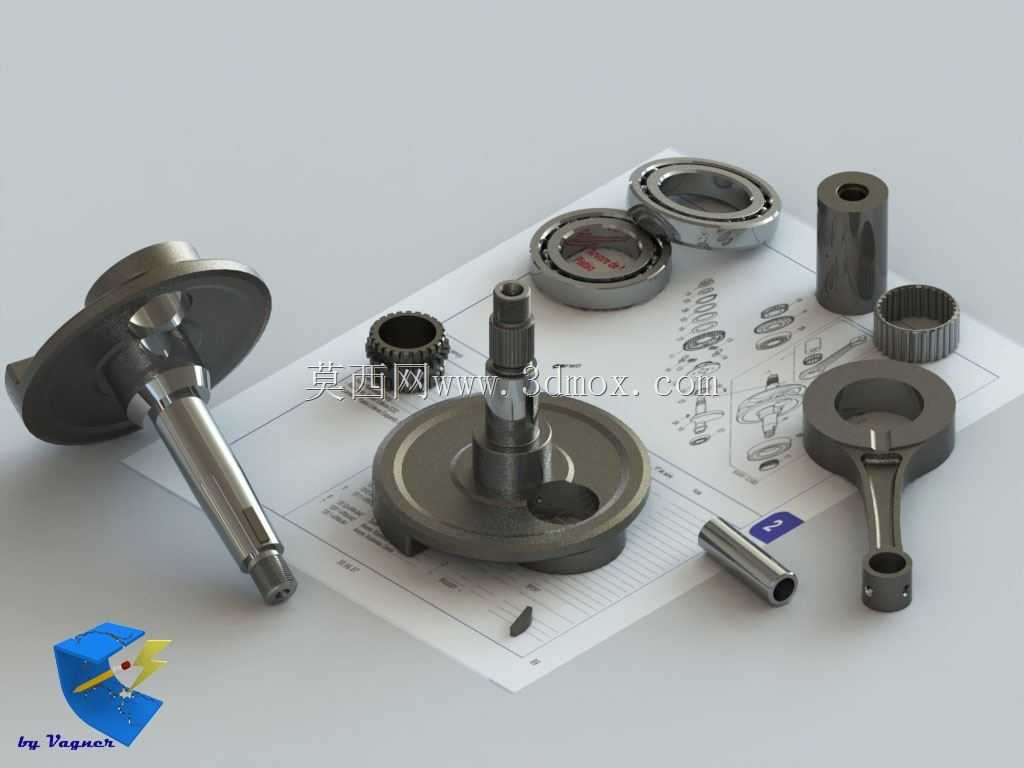

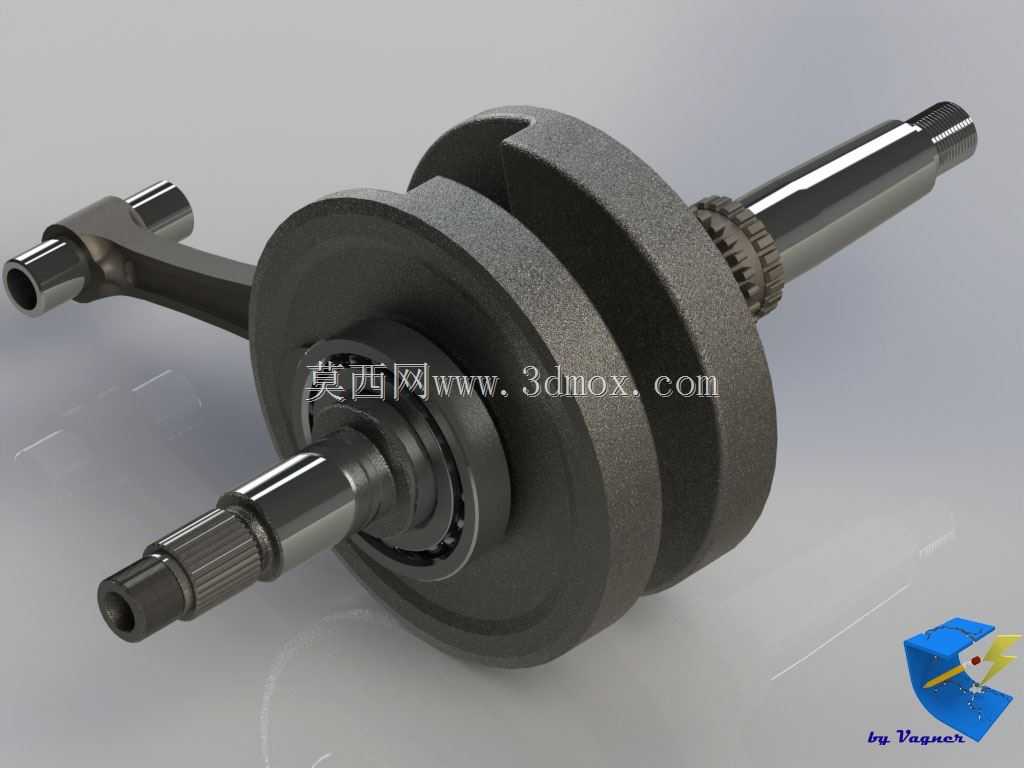

从功能特性来看，这款曲轴采用整体式双平衡重结构设计，配重块的轮廓经过精准的动平衡调校，能够有效抵消单缸发动机工作时产生的一阶、二阶往复惯性力，减少曲轴运转时的径向跳动量，延长两端支撑轴承的使用寿命。连杆大头采用滚针轴承配合曲柄销的连接结构，摩擦阻力小，能够承受高转速下的交变冲击载荷，连杆小头通过活塞销与活塞连接，表面做了强化耐磨处理，适配小排量风冷发动机高负荷、长时间运转的工况需求。输出轴端加工有细密的花键齿，能够和离合器从动盘实现紧密咬合，避免动力传递过程中出现打滑、旷量问题，轴颈部位的尺寸公差控制在微米级，和箱体上的支撑轴承配合精度极高，既保证了转动灵活性，又能控制润滑油的泄漏量。

在设计思路上，这款曲轴充分兼顾了小排量民用摩托车的成本控制、耐用性与动力输出需求，平衡重的外形采用圆弧过渡设计，避免运转过程中对曲轴箱内部的润滑油流造成过度扰动，减少不必要的动力损耗。曲柄销与左右曲柄的连接采用过盈压装工艺，配合定位销结构保证连接强度，能够承受发动机爆震工况下的瞬时冲击载荷。整体安装边界完全适配CG150平台发动机的曲轴箱腔体尺寸，两端轴颈的中心距、伸出长度、花键参数都和原厂箱体、轴承、油封规格完全匹配，维修替换时无需额外进行改装加工，直接按照原厂装配工艺即可完成安装，能够满足日常通勤、轻度载物等多种使用场景下的发动机运转需求，在常用的中低转速区间可以输出稳定的扭矩，同时兼顾了燃油经济性与部件使用寿命。
