30英尺通信集装箱集成结构三维设计

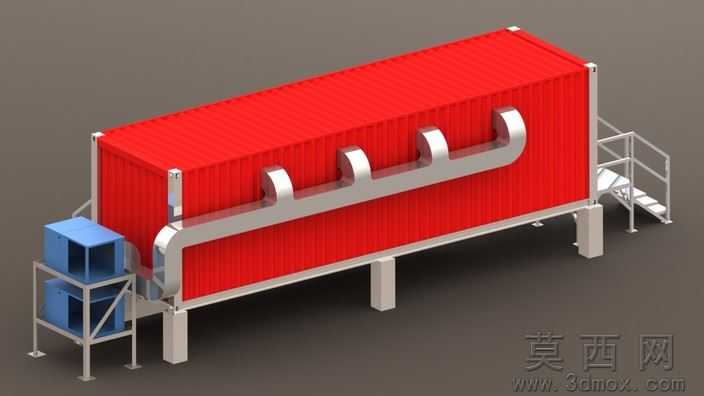

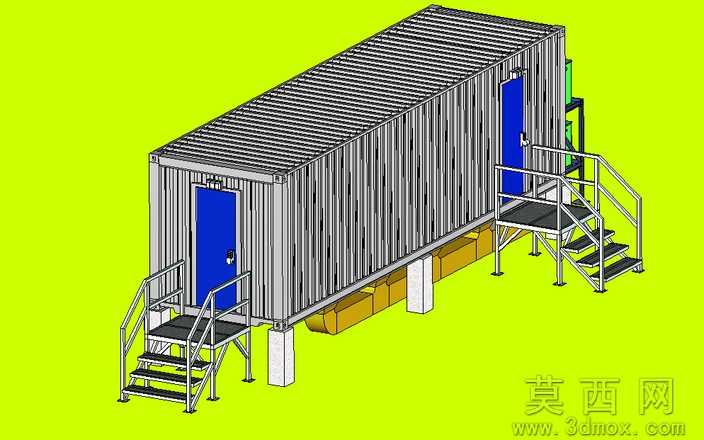

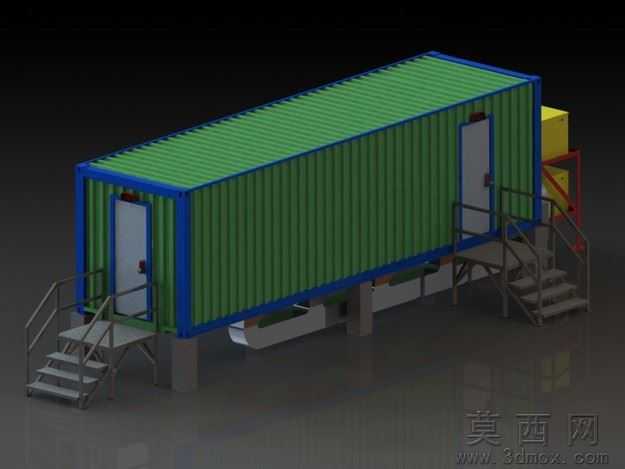

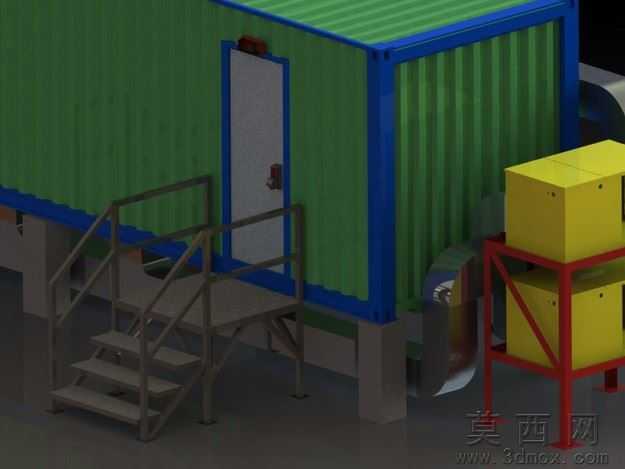

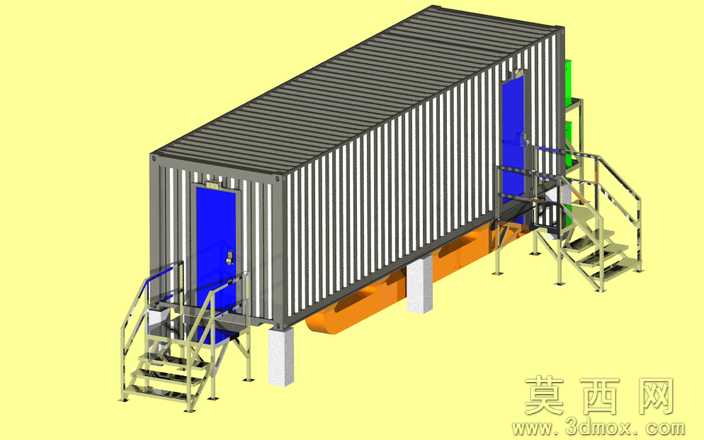

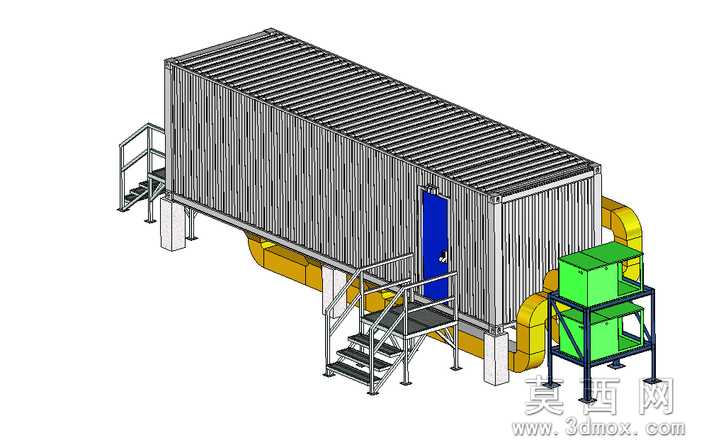

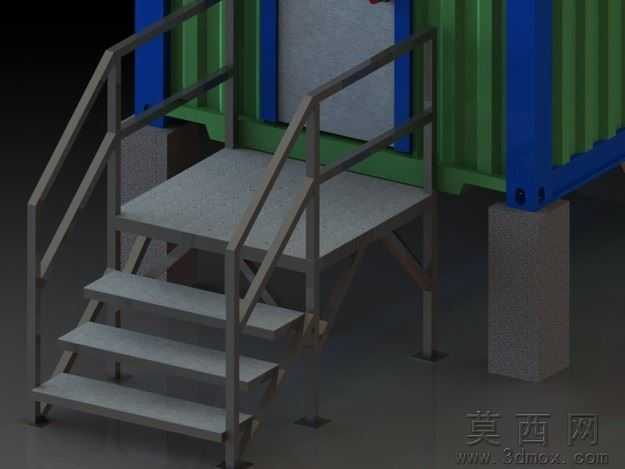

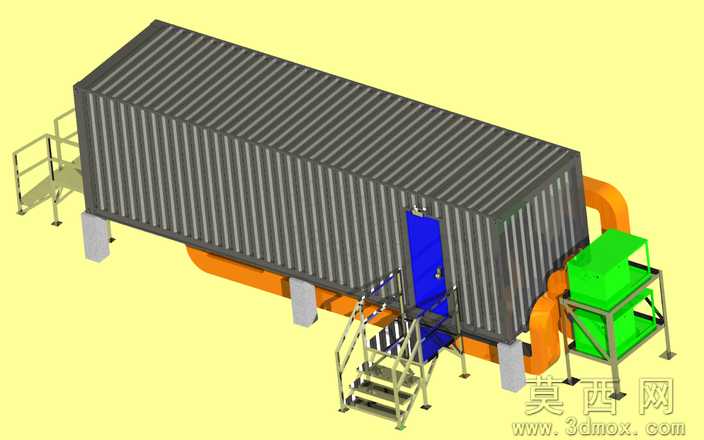

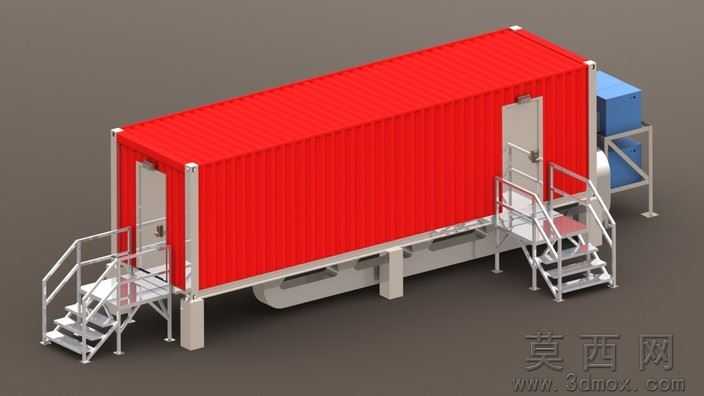

本模型为30英尺通信功能集装箱的完整三维设计成果，建模阶段以SolidWorks为核心平台完成全参数化搭建，首先依据标准集装箱的尺寸规范确定主体外廓参数，匹配30英尺规格的长宽高基准，对波纹板箱体主体、底部支撑立柱、端部密封门结构逐一进行草图绘制、特征拉伸与阵列排布，严格还原集装箱瓦楞壁的压型结构、边角包边的加固结构，同时配套完成外置登舱梯、扶手栏杆、底部通风管道、侧方设备承载机架的协同建模，所有零部件均添加完整的装配约束关系，可实现无干涉的装配运动模拟，验证门体开合、梯步踩踏、设备安装的空间合理性。参数设计层面，模型严格遵循通信集装箱的行业设计标准，箱体主体壁厚、支撑立柱截面尺寸、登梯踏步间距、设备机架承载层间距均按照实际工程应用的载荷要求设定，预留的设备安装位匹配常规通信机柜的安装尺寸，通风管道的通径、走向满足通信设备的散热风量需求，所有可编辑参数均保留在模型特征树中，设计人员可直接修改参数调整箱体规格、适配不同的设备搭载需求。渲染材质环节，模型对不同部件赋予了贴合实际的材质属性，箱体波纹板采用哑光喷塑金属材质模拟集装箱专用耐候钢的表面质感，登舱梯与扶手采用镀锌钢材材质，门体采用蓝色工程防护漆材质，通风管道采用黄色防锈漆材质，侧方设备机架采用黑色喷塑方管材质，搭载的设备箱体采用亮绿色工程塑料材质，支撑支腿采用混凝土与金属复合材质，渲染效果清晰区分各功能部件，直观呈现产品的真实外观形态。结构原理上，该集装箱为一体化集成式通信承载平台，主体箱体为设备提供密闭防护空间，底部支撑支腿将箱体抬离地面避免积水浸泡，双组登舱梯分别对应主入口与侧方维护通道，满足人员进出与设备检修的通行需求，底部环绕的黄色通风管道连接箱体内部与侧方的绿色散热设备，形成闭环通风散热回路，保障箱内通信设备运行时的温度稳定，侧方分层式机架可搭载电源、信号处理等配套通信设备，实现集装箱与通信配套系统的集成化部署。软件兼容方面，模型除原生SolidWorks格式文件外，同步导出STEP、IGES通用三维格式，可兼容UG、Pro/E、Catia、AutoCAD等绝大多数主流机械设计软件，不同软件平台的设计人员均可直接导入模型进行编辑修改、工程图导出、仿真分析等操作，无需担心格式转换出现的特征丢失、破面等问题，同时附带AutoCAD格式效果图，可直接用于方案汇报、技术交底场景。研发教学应用层面，该模型可作为通信方舱、特种集装箱产品研发的基础参考模板，帮助研发人员快速完成方案迭代，缩短非标集装箱产品的开发周期；在职业院校、高校的机械设计、物流装备、通信工程相关专业教学中，可作为三维建模训练、装配工艺设计、工程结构分析的教学案例，帮助学生理解集装箱类集成装备的设计逻辑与结构特点，也可用于SolidWorks等三维软件的实操教学，提升学员的参数化建模与装配设计能力。
