多功能组合式史密斯健身训练器械

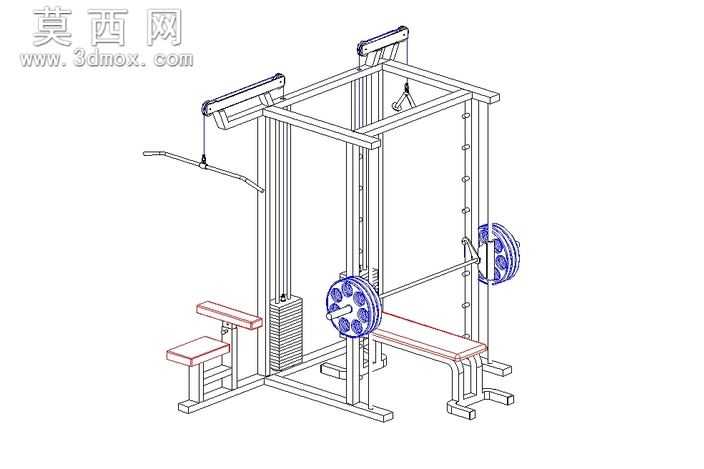

本作品为多功能组合式史密斯训练器械三维建模成果，建模过程中严格遵循商用健身器材的结构设计规范，先通过基准面定位搭建整体框架的三维草绘，以方管型材的实际截面尺寸为依据生成主体支撑框架的实体特征，保证框架整体的承重稳定性与结构对称性。建模时对杠铃滑动导轨做了单独的特征处理，还原了导轨的线性导向结构与限位卡槽设计，确保杠铃杆能够沿固定轨迹平稳滑动，同时还原了杠铃片的挂载结构、安全锁止卡扣的细节特征，让器械的安全防护结构得到完整呈现。针对器械配套的训练凳部分，分别建模了凳面的软垫结构、凳架的高度调节档位、支撑腿的防滑脚垫结构，还原了训练凳可调整角度适配卧推、坐姿推肩等不同训练动作的功能特性。高位下拉训练模块的建模还原了顶部的定滑轮组结构、配重块的堆叠导向结构、拉力钢索的走线路径以及下拉把手的人体工学造型，清晰呈现了拉力训练模块的力传导逻辑。配重块部分做了分层特征设计，还原了不同重量配重块的插销调节结构，方便用户根据训练需求调整负载重量。材质渲染阶段，为主体金属框架赋予了磨砂哑光钢材材质，凳面与靠背部分赋予了防滑耐磨的皮革材质，杠铃片部分赋予了带金属包边的橡胶材质，滑轮与钢索部分分别赋予了硬质工程塑料与金属钢丝绳材质，不同部件的材质质感区分清晰，整体渲染效果贴近商用健身器材的真实视觉效果。设计过程中充分考虑了器械的多功能整合属性，将史密斯杠铃训练、高位下拉训练、卧推训练等多种力量训练功能整合在同一框架结构上，在保证结构强度的前提下尽可能压缩器械的占地面积，同时兼顾了不同训练动作的操作空间合理性，各运动部件的活动范围均做了干涉检查，确保使用过程中不会出现部件碰撞的问题，整体建模精度满足生产加工前的结构验证需求。
