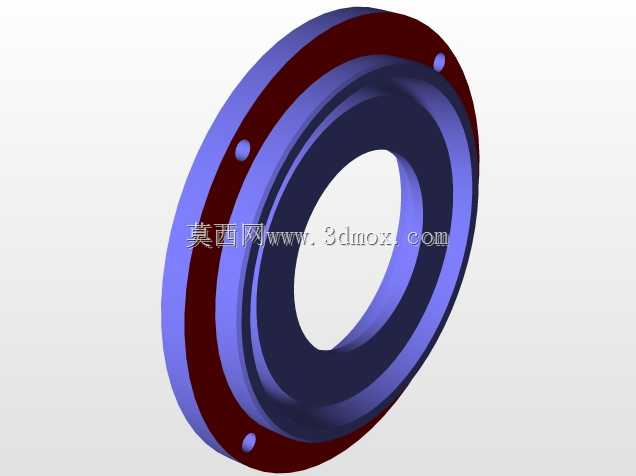

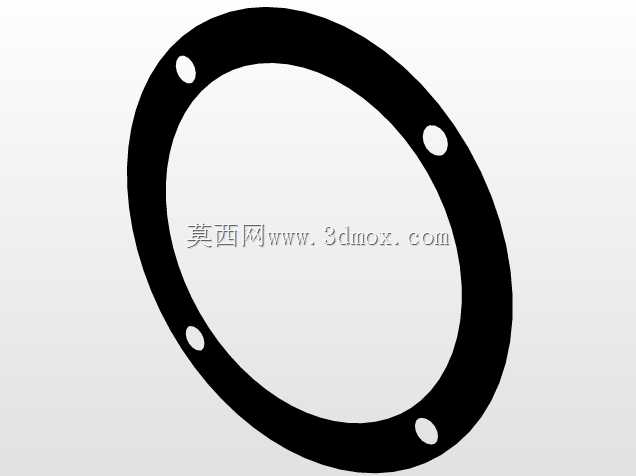

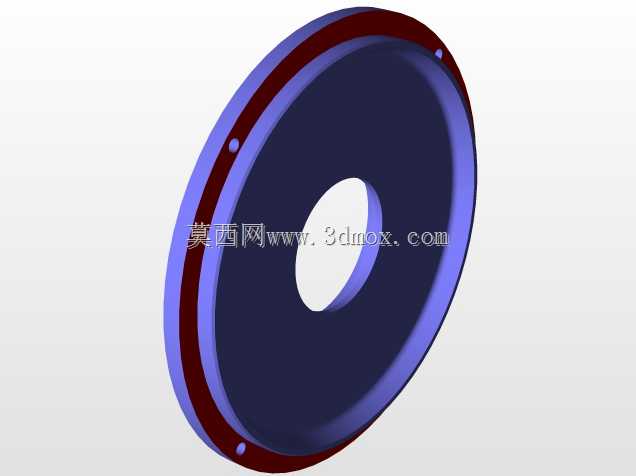

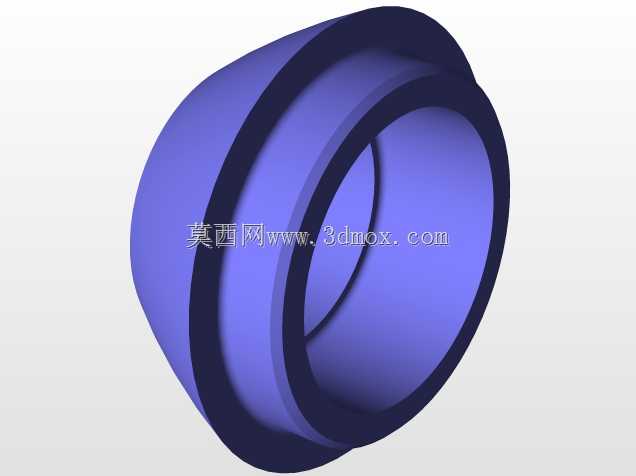

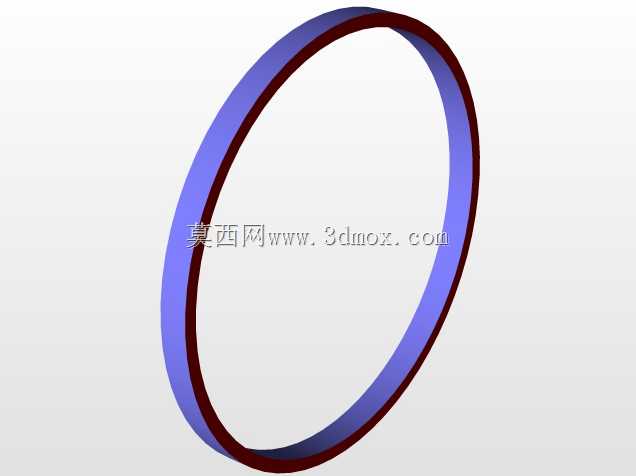

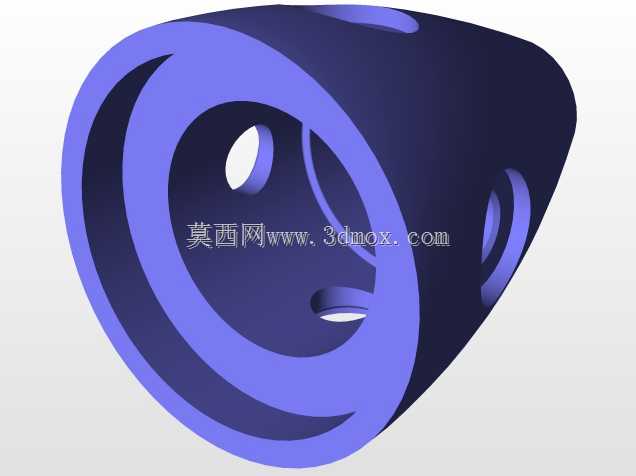

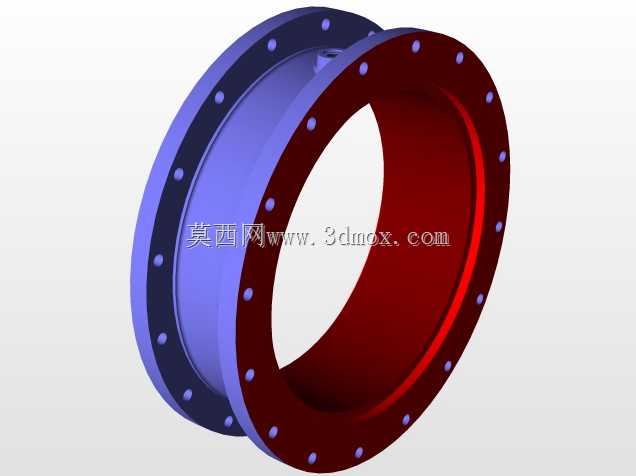

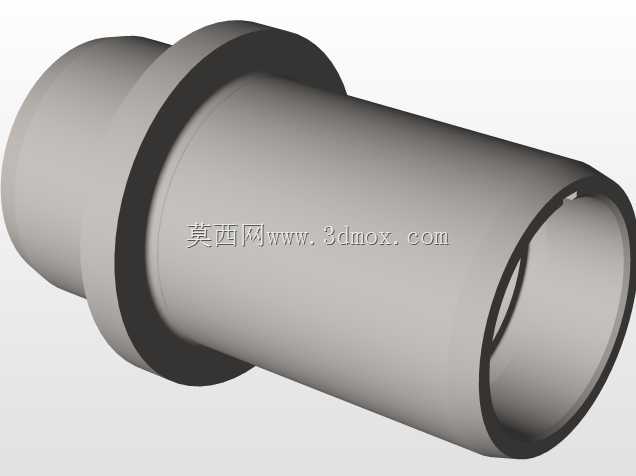

大口径轴向导叶式流体输送泵结构

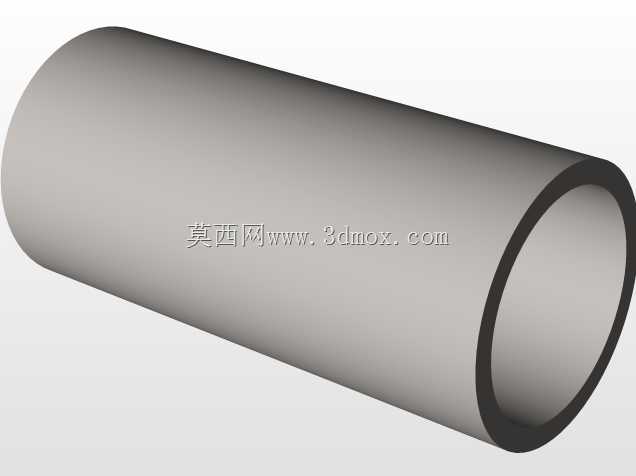

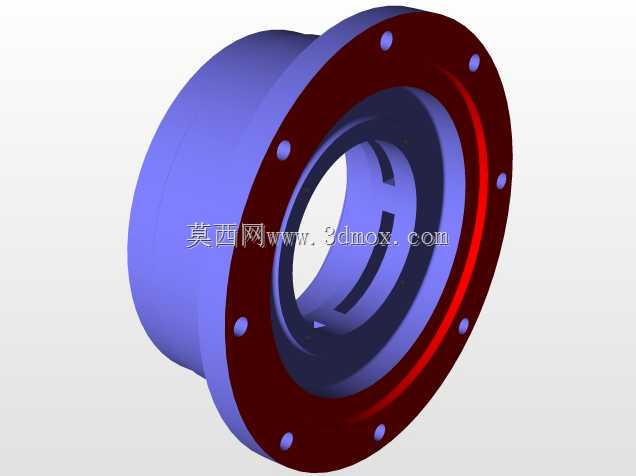

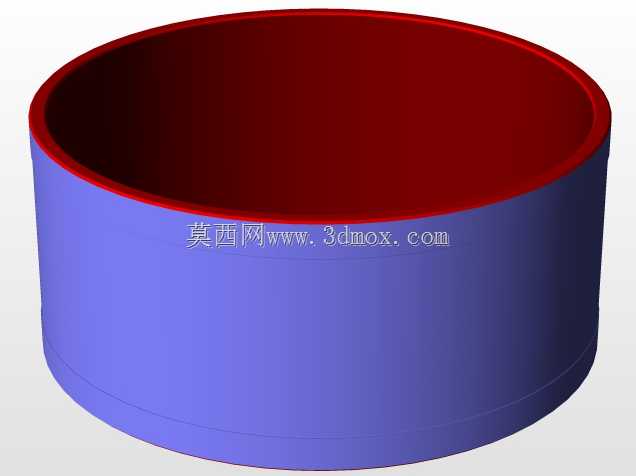

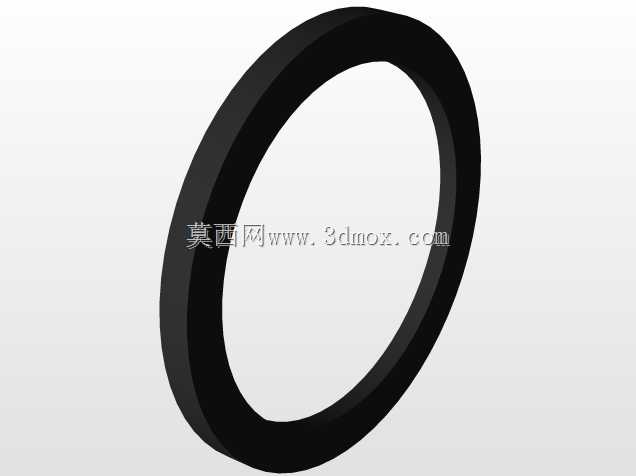

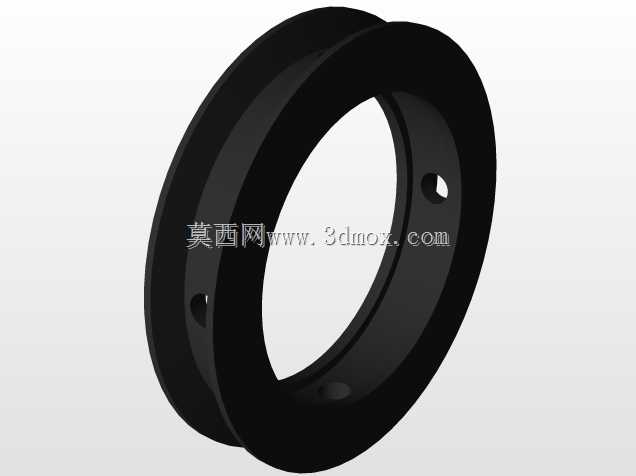

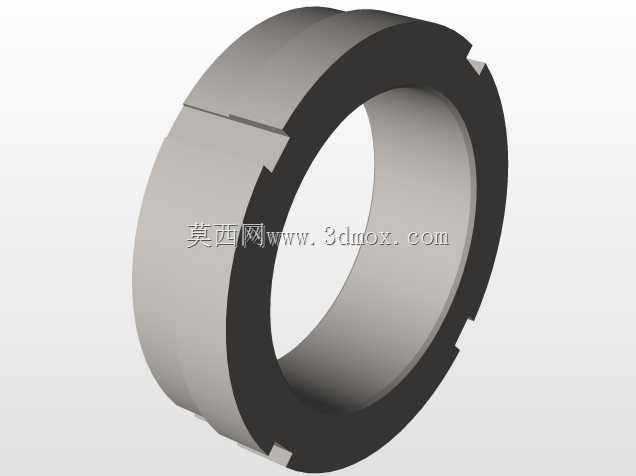

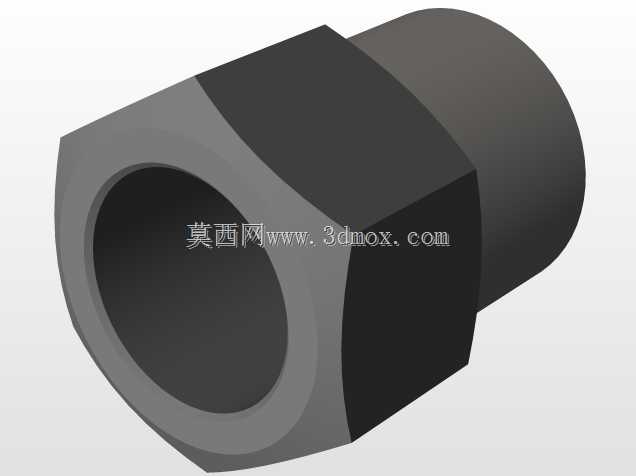

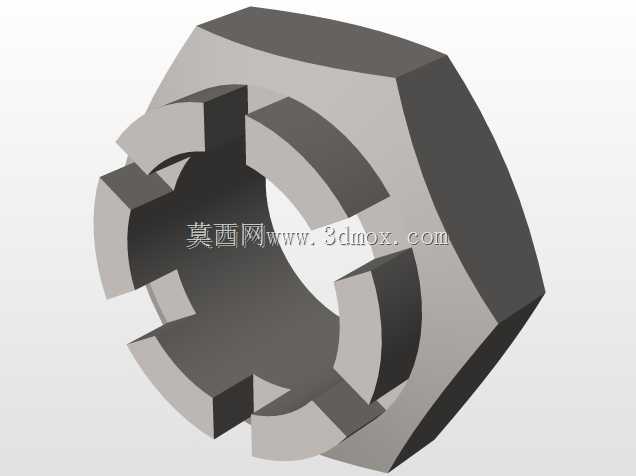

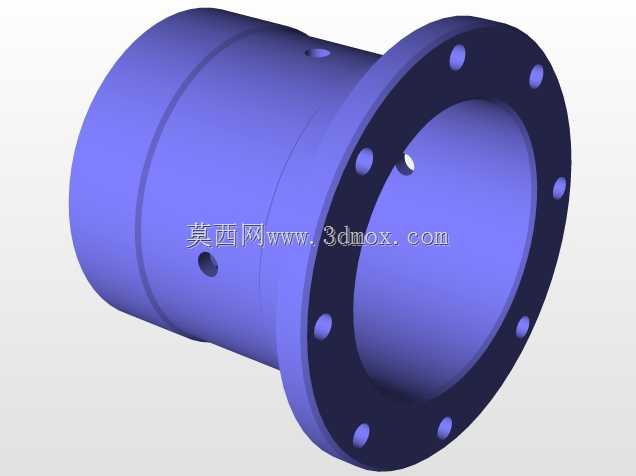

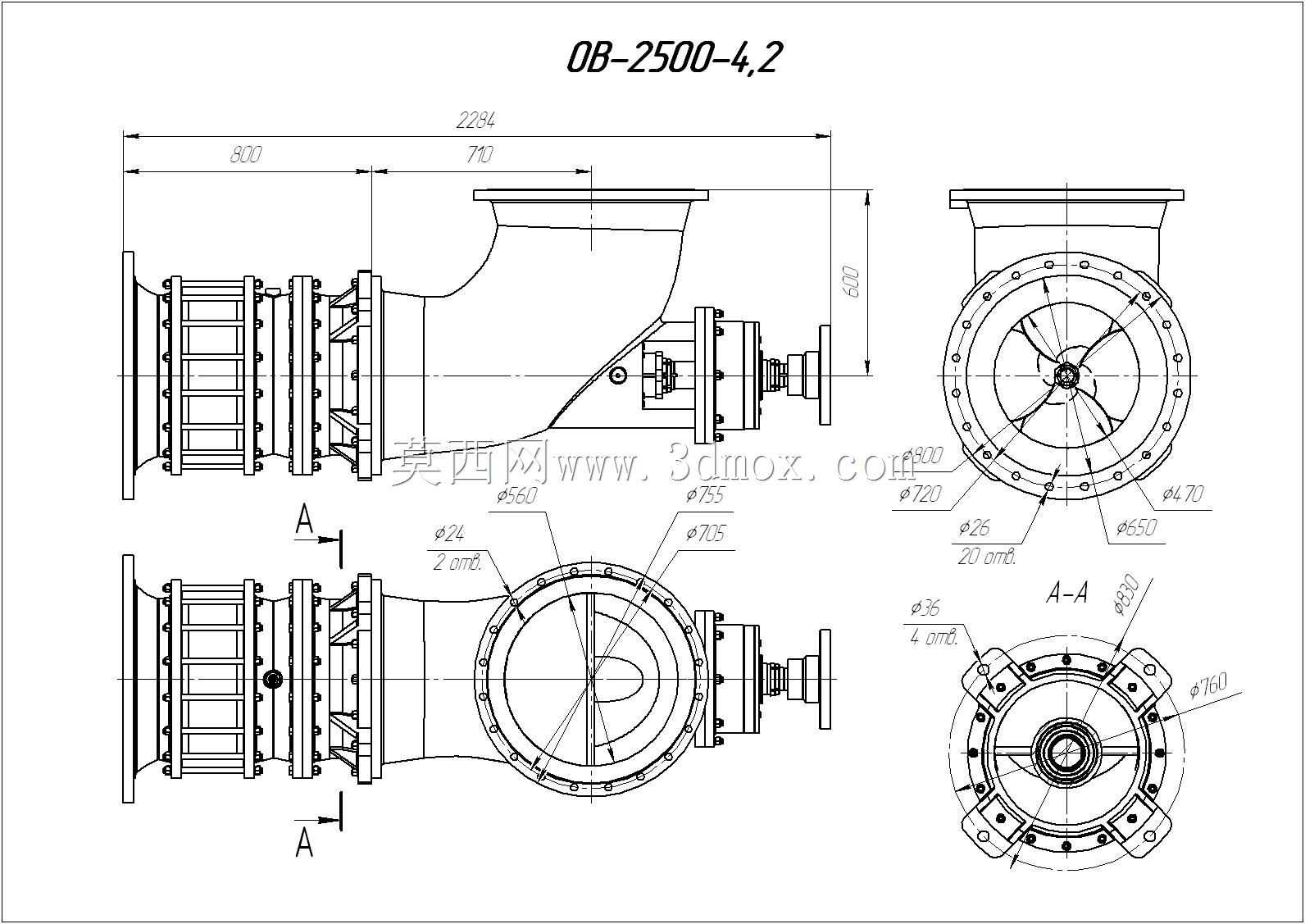

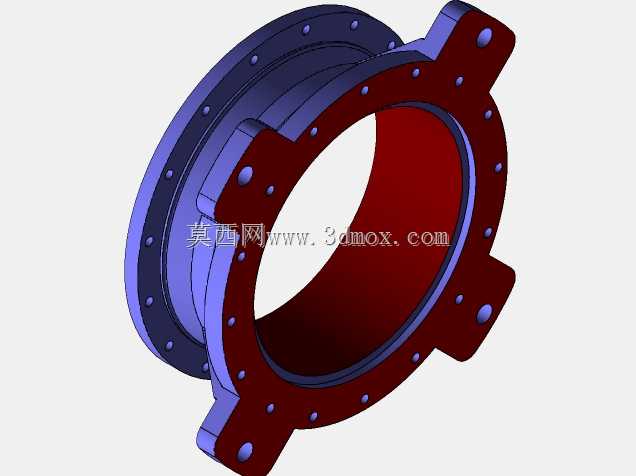

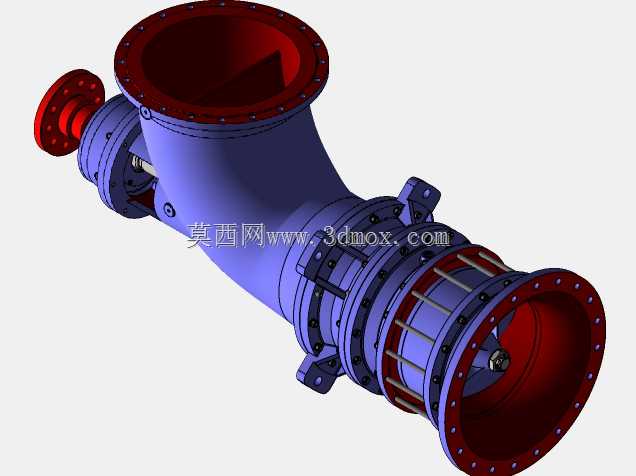

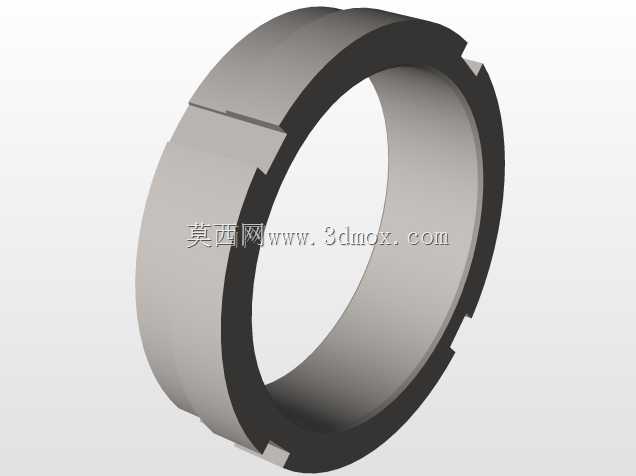

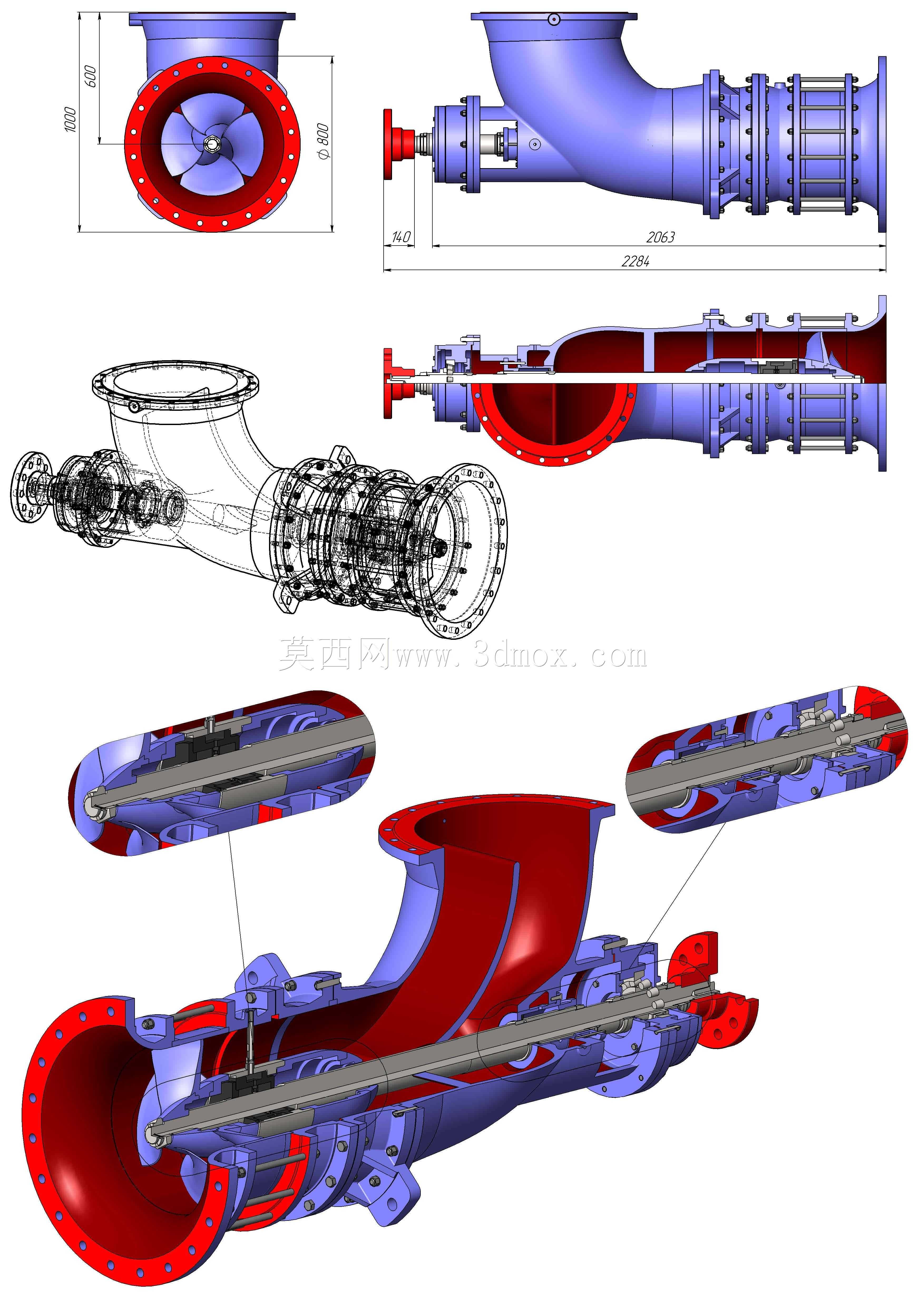

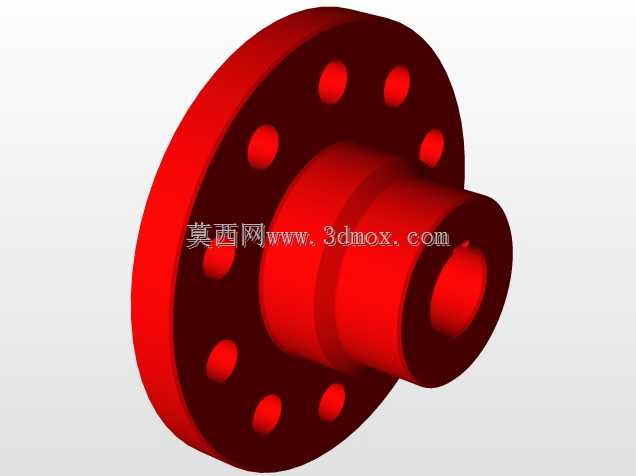

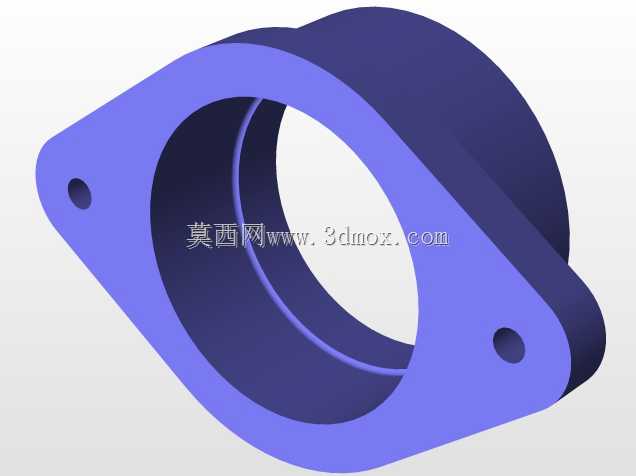

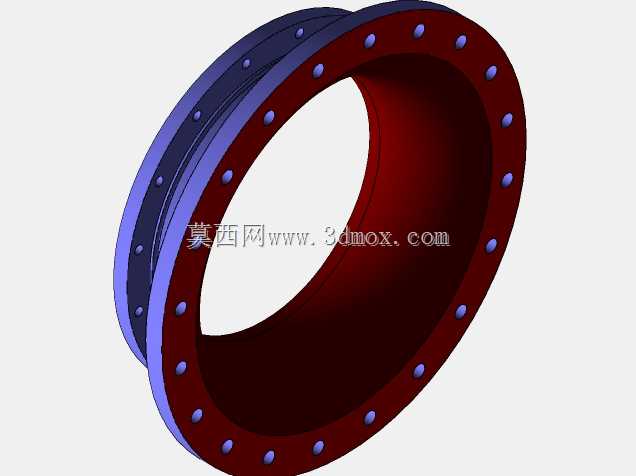

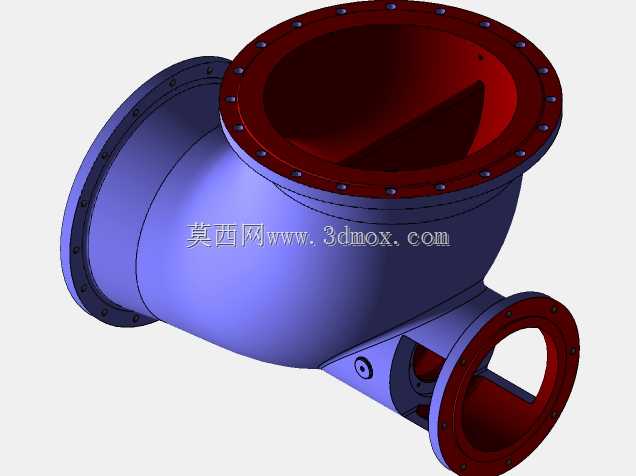

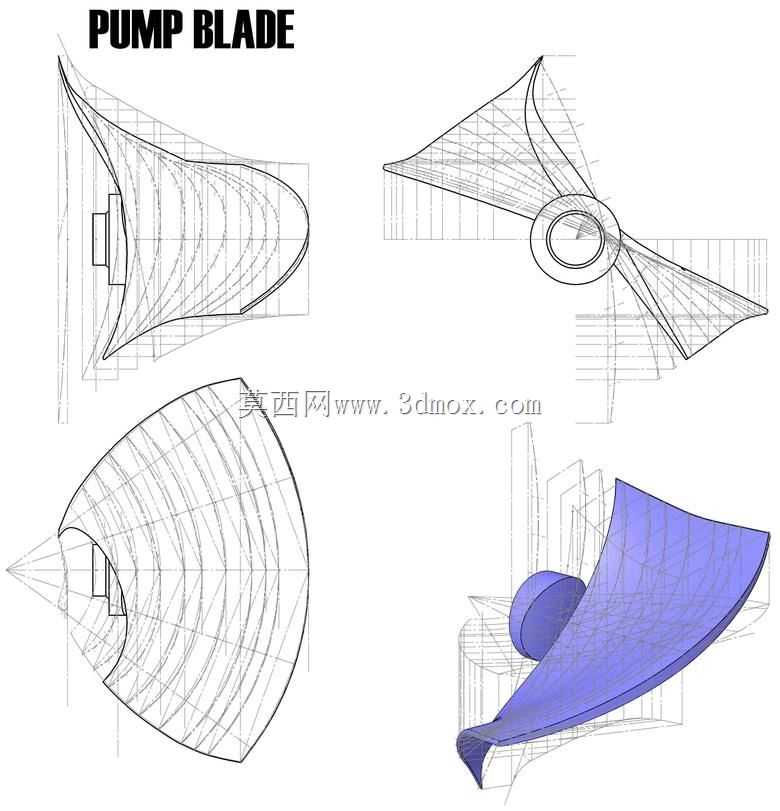

这款轴流泵主要面向大流量低扬程的流体输送场景，在市政防洪排涝、农田大面积灌溉、大型水利工程调水、电厂循环水输送、污水处理厂大水量提升等工况中有着广泛应用，能够在较低的能耗下实现超大流量的水体输送，适配长距离、低阻力损失的输水通道需求。设备核心功能是通过叶轮的高速旋转对水体产生轴向推力，让水流沿泵轴方向直接完成升压输送，相比离心泵结构，其流道更平直，水流转向损失极小，在同等流量参数下运行效率更高，更适合需要持续大流量输水的作业场景。从功能特性来看，该泵采用卧式弯管进水流道设计，进水端配备大口径法兰连接结构，能够匹配大直径输水管道，降低进水侧的流速与沿程阻力；叶轮采用空间扭曲叶片设计，能够适配不同工况下的水流入流角度，减少水力冲击损失，提升运行稳定性；泵轴采用通长式刚性轴设计，两端配置支撑轴承结构，能够平衡叶轮旋转产生的径向力与轴向力，降低运行过程中的振动幅度，延长设备整体使用寿命；出水段采用直筒式导叶结构，能够将叶轮出口的旋转水流调整为轴向直流，回收水流的旋转动能，进一步提升泵组的整体运行效率。在设计思路上，这款泵优先保障过流能力，整体流道从进水法兰到出水法兰全程保持平滑过渡，没有突兀的截面突变，避免出现局部涡流与滞流区，降低水流对泵体内壁的冲刷磨损；同时采用模块化分段结构设计，将进水弯管段、叶轮腔段、轴承支撑段、出水导叶段拆分为独立可拆分的单元，既方便生产铸造过程中的精度控制，也便于后期运维过程中对易损部件进行单独更换，无需整体拆解泵体。外形尺寸方面，进水端法兰采用大直径螺栓孔均布设计，安装时可直接与同规格输水管道法兰对接，无需额外变径转接；泵体整体沿轴向布置，安装边界清晰，水平放置时底部预留有支撑安装位，可直接固定在混凝土基础或钢制机架上，轴向总长度适配常规泵房的安装空间预留要求，进水弯管的高度尺寸也符合常规进水池的液位安装高度要求，能够保证叶轮运行时处于足够的淹没深度，避免出现汽蚀现象。
