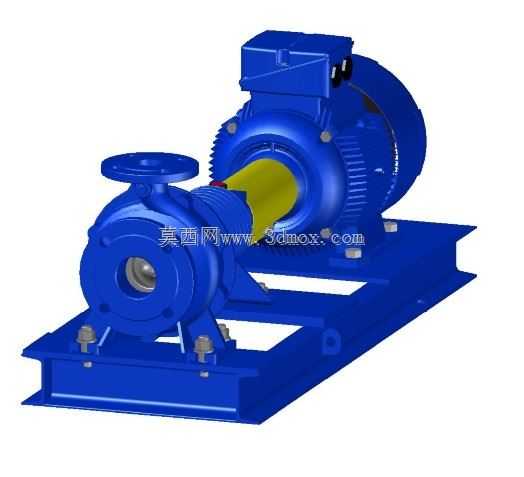

离心泵与驱动电机集成传动总成结构

该集成传动总成是工业流体输送系统的核心动力单元，广泛应用于市政供水、暖通循环、工业制程流体输送、污水处理、化工介质增压等场景，承担着为管路内液态介质提供稳定输送压头的核心作用，可适配清水、低腐蚀性工业流体、轻度含杂介质等多种输送工况，是生产生活供水系统、工业冷却循环系统、水处理管网中不可或缺的动力核心设备。整套总成采用卧式共底座集成设计，将离心泵体、传动联接组件、驱动电机整合在同一刚性安装底座上，从设计源头规避了现场分体安装的同轴度偏差问题，大幅降低现场安装调试的技术门槛与施工周期，同时保证传动链路的运行稳定性，减少长期运行过程中因同轴度偏差引发的振动、轴承磨损、密封泄漏等常见故障。泵体端采用单级单吸离心式结构，流道经过水力优化设计，在保证额定流量与扬程参数的前提下，尽可能降低水力损失，提升泵组运行效率；泵轴与电机轴之间采用弹性联轴器进行联接，该结构可补偿少量的轴向窜动与径向偏差，同时具备一定的缓冲减振能力，能够吸收电机启动、负载波动时产生的冲击载荷，保护泵体密封与轴承结构不受瞬时冲击损坏。底座采用一体式铸造钢结构，具备足够的刚性与抗振性能，安装脚位预留标准螺栓固定孔，可直接适配常规工业混凝土基础或钢制安装平台的安装要求，安装边界尺寸经过标准化设计，可直接替换同参数等级的老旧泵组，无需对现有安装基础进行大规模改造。整套结构的设计思路围绕高可靠性、易维护性展开，泵体端的密封组件、轴承位都预留了足够的维护操作空间，日常检修更换易损件时无需拆卸整套泵组与管路联接，大幅降低后期运维成本；电机端采用标准工业三相异步电机，通用性强，备件采购与替换十分便捷。整体外观采用工业设备经典的防护涂装，泵体与底座为蓝色防护漆，电机端护罩为醒目的黄色，既满足工业设备的防锈防腐要求，也符合生产现场的安全视觉识别规范，可直接应用于各类常规工业生产场景，无需额外进行外观防护处理。
