1/4比例EF2000涡喷像真机骨架结构设计

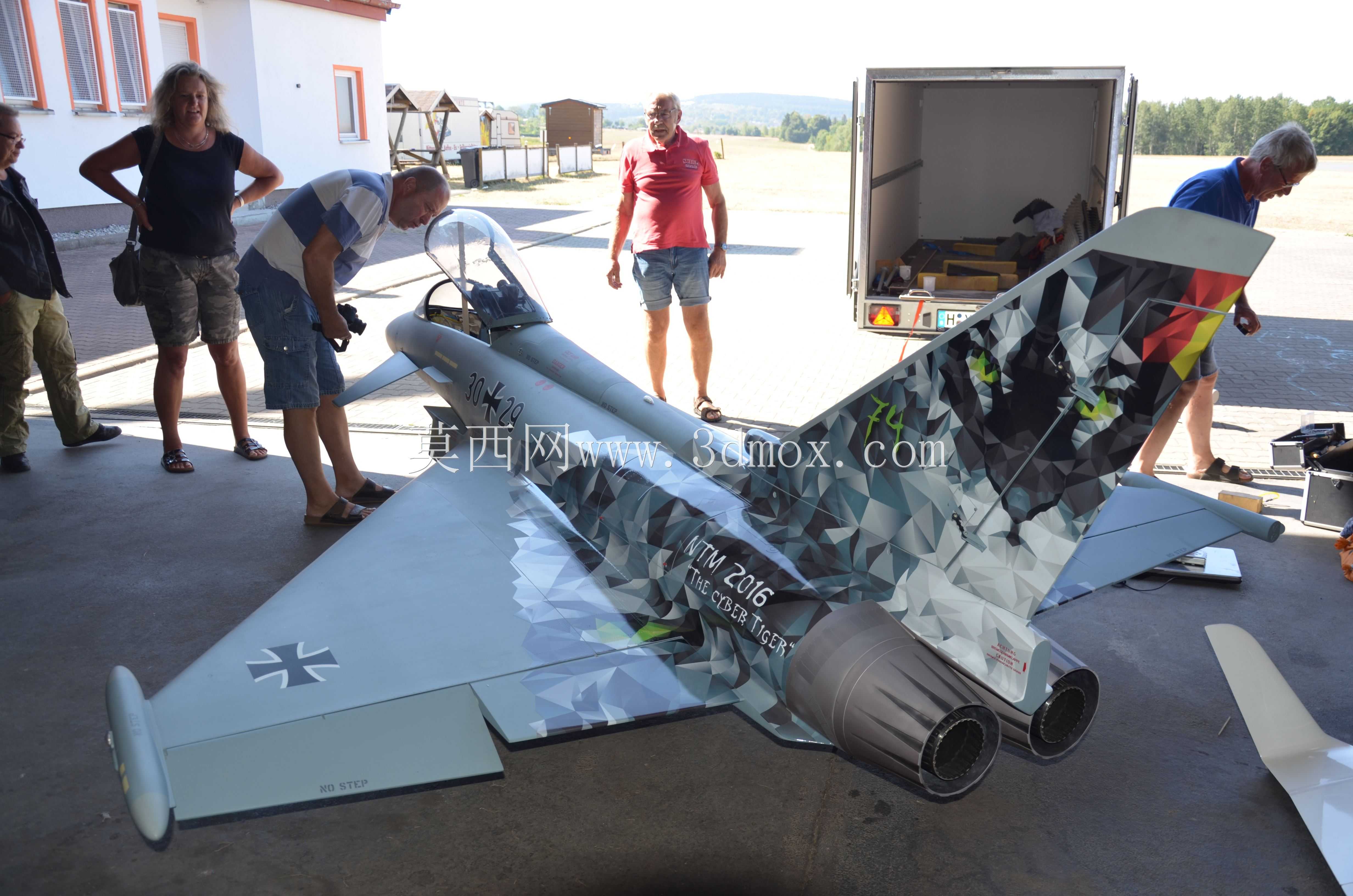

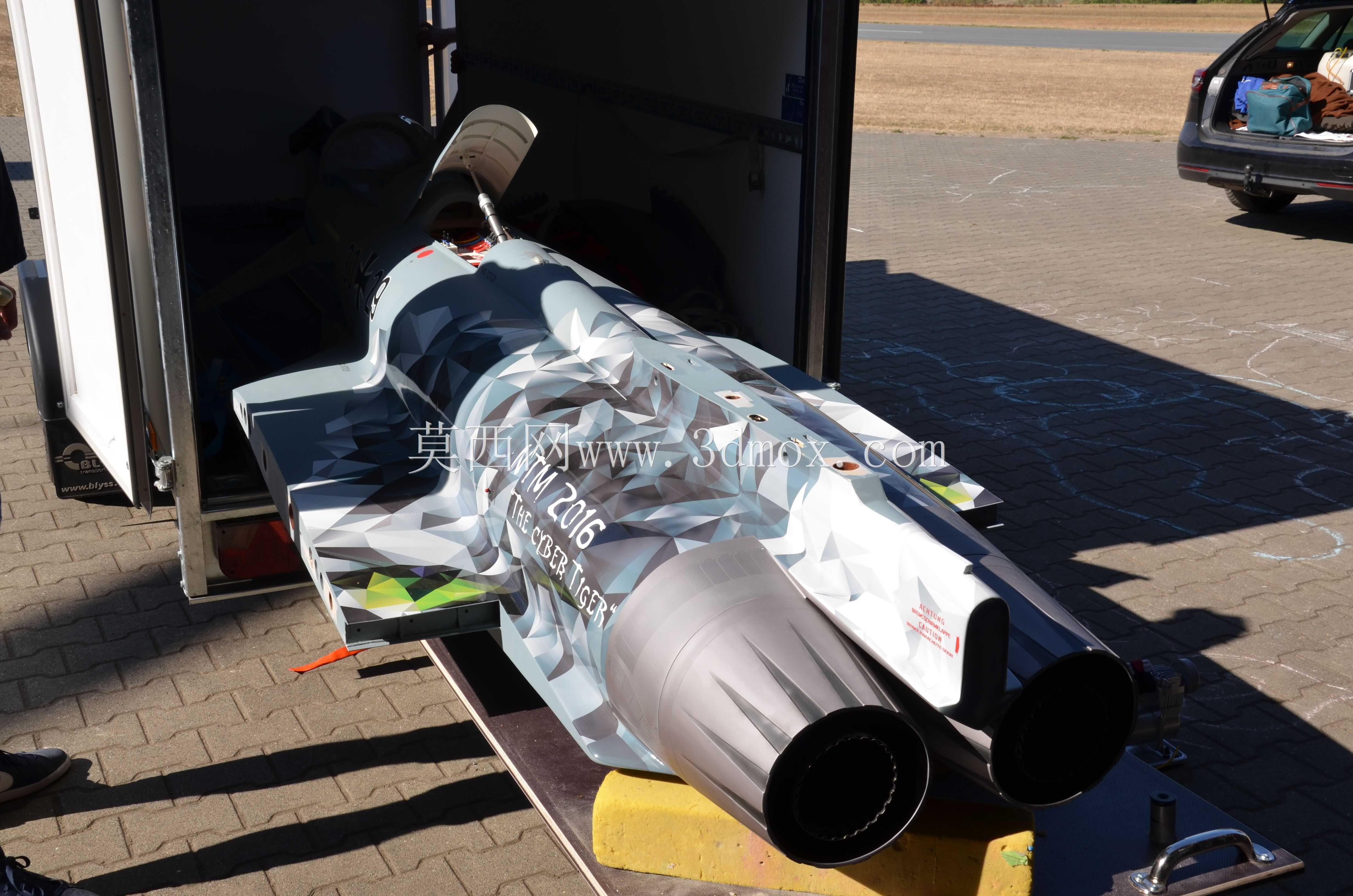

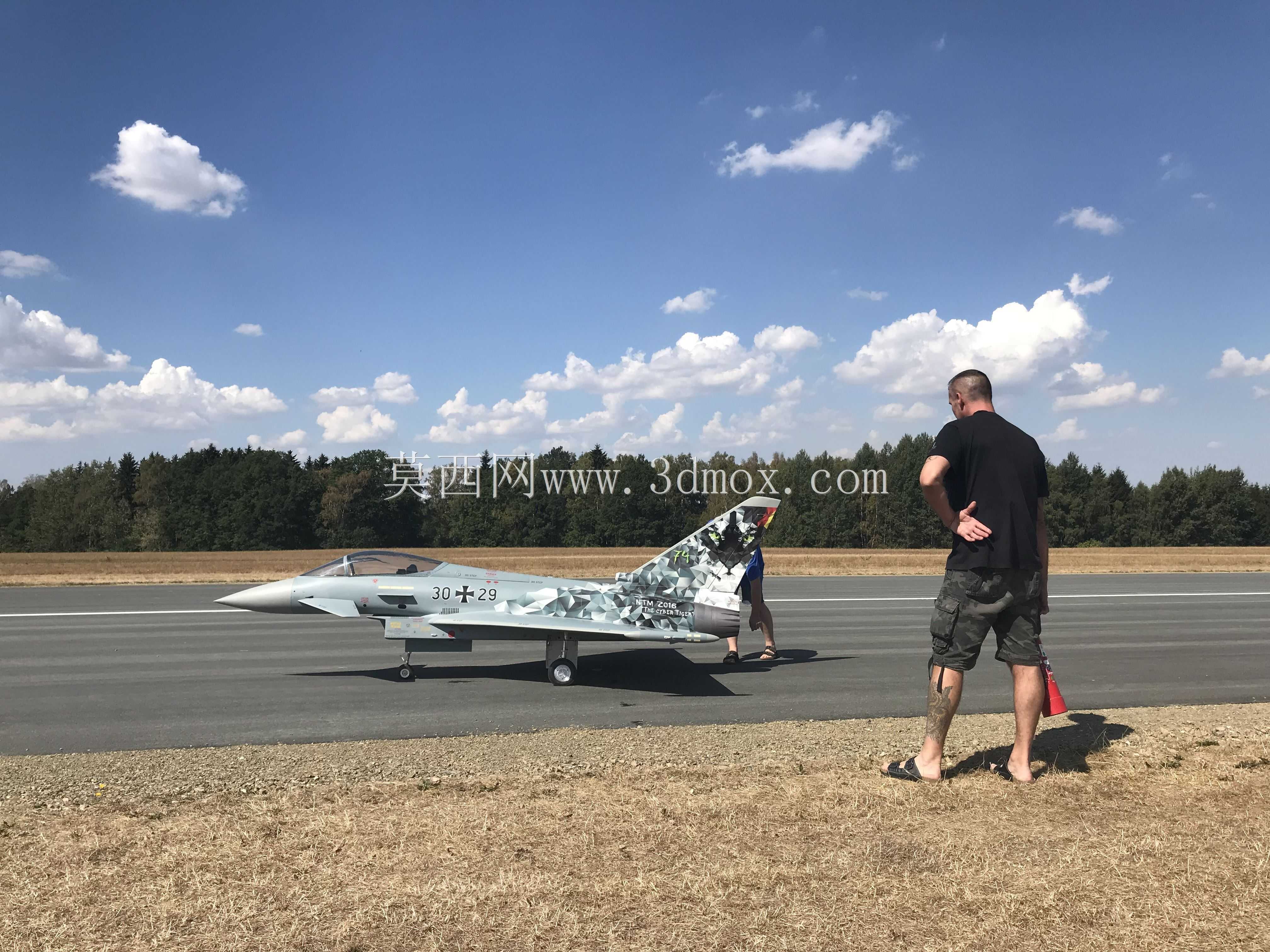

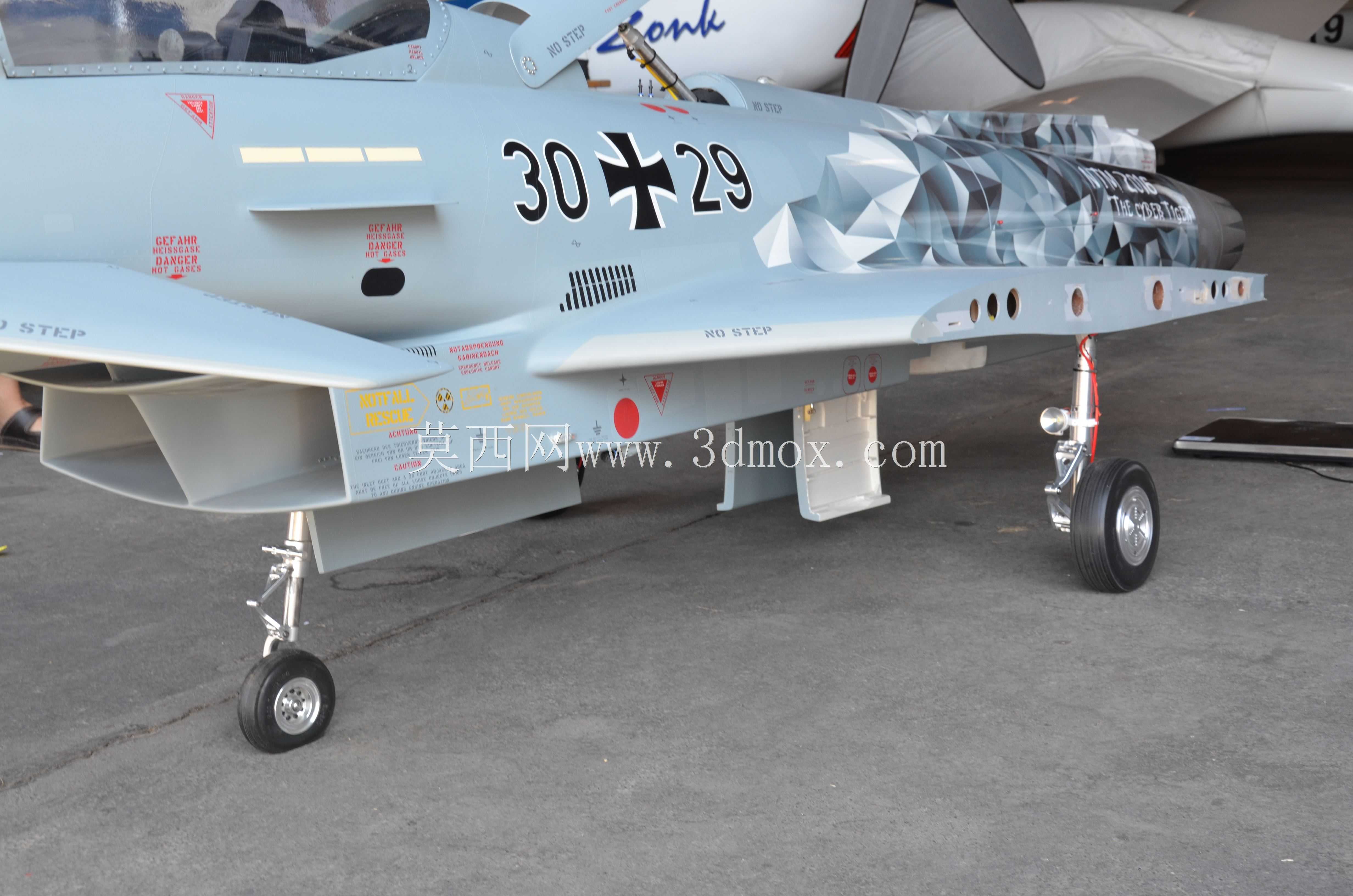

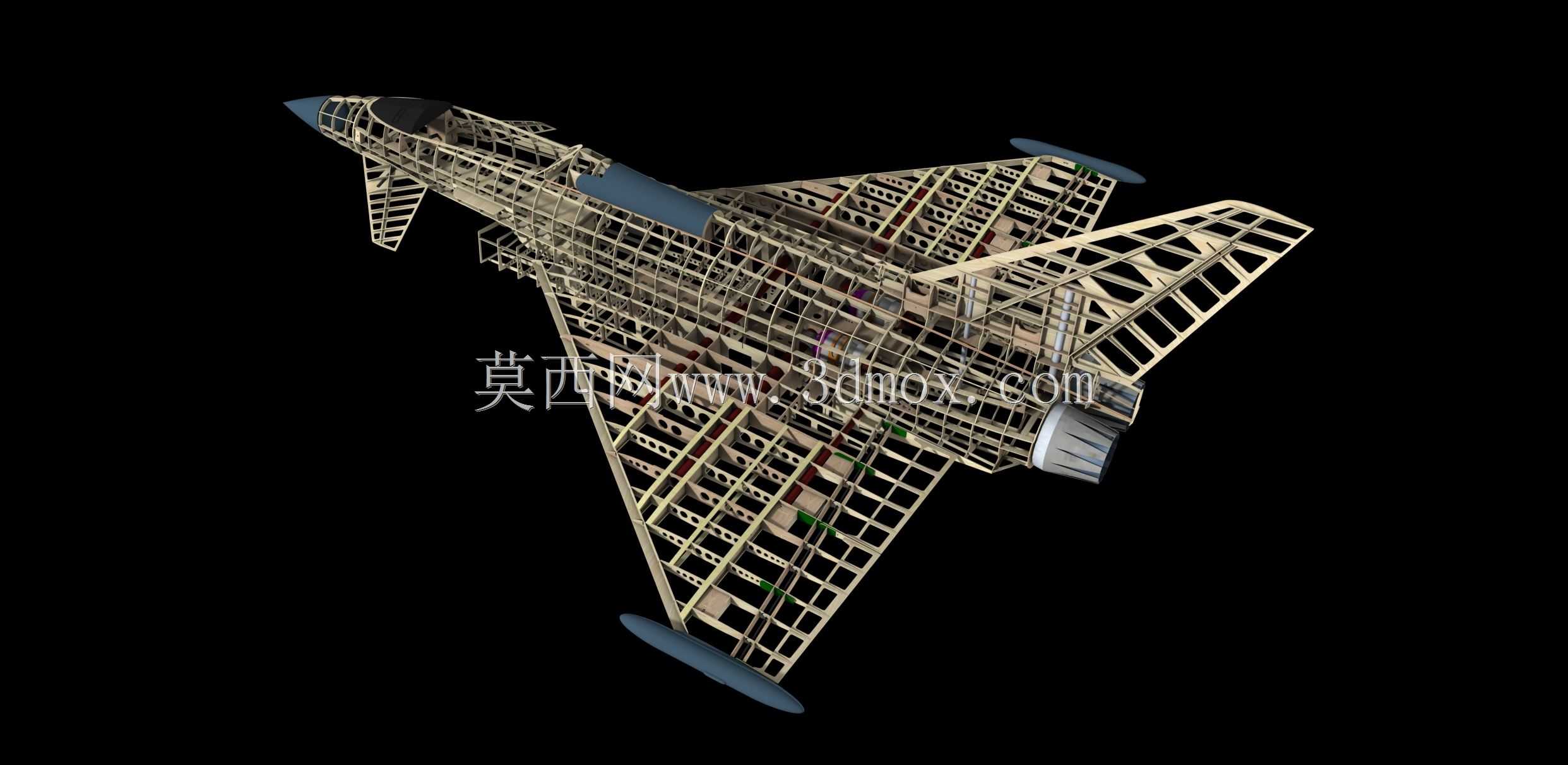

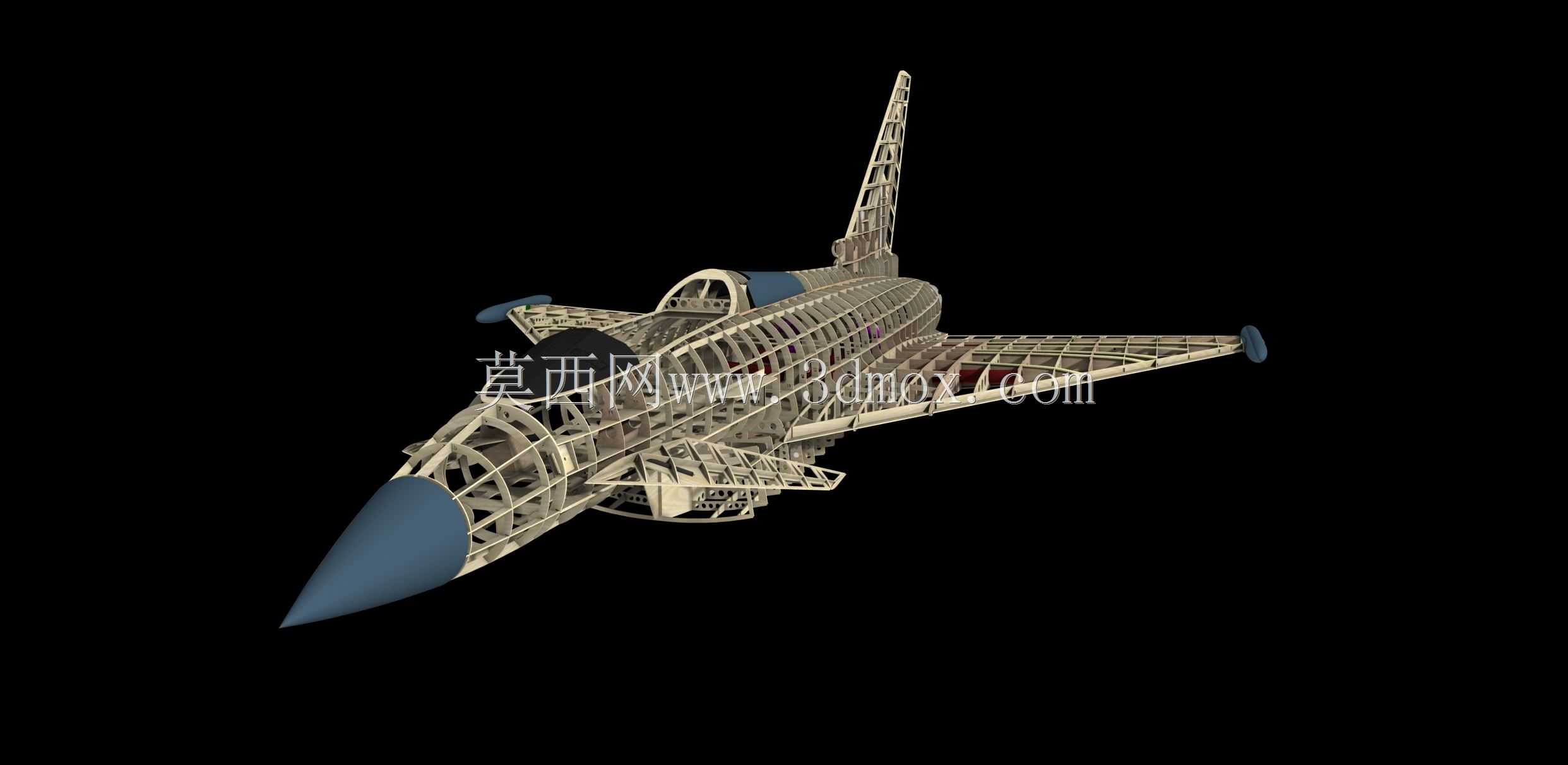

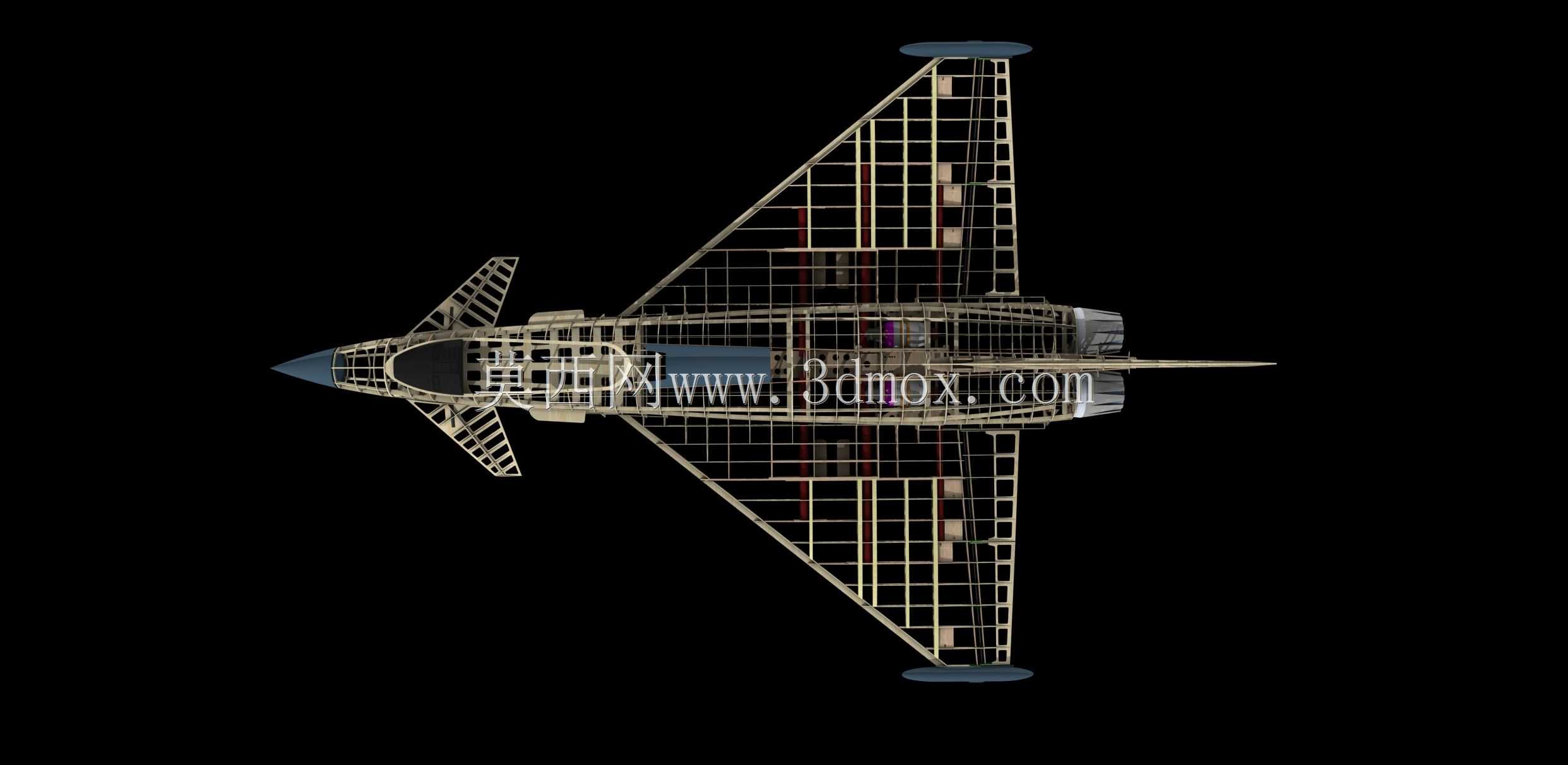

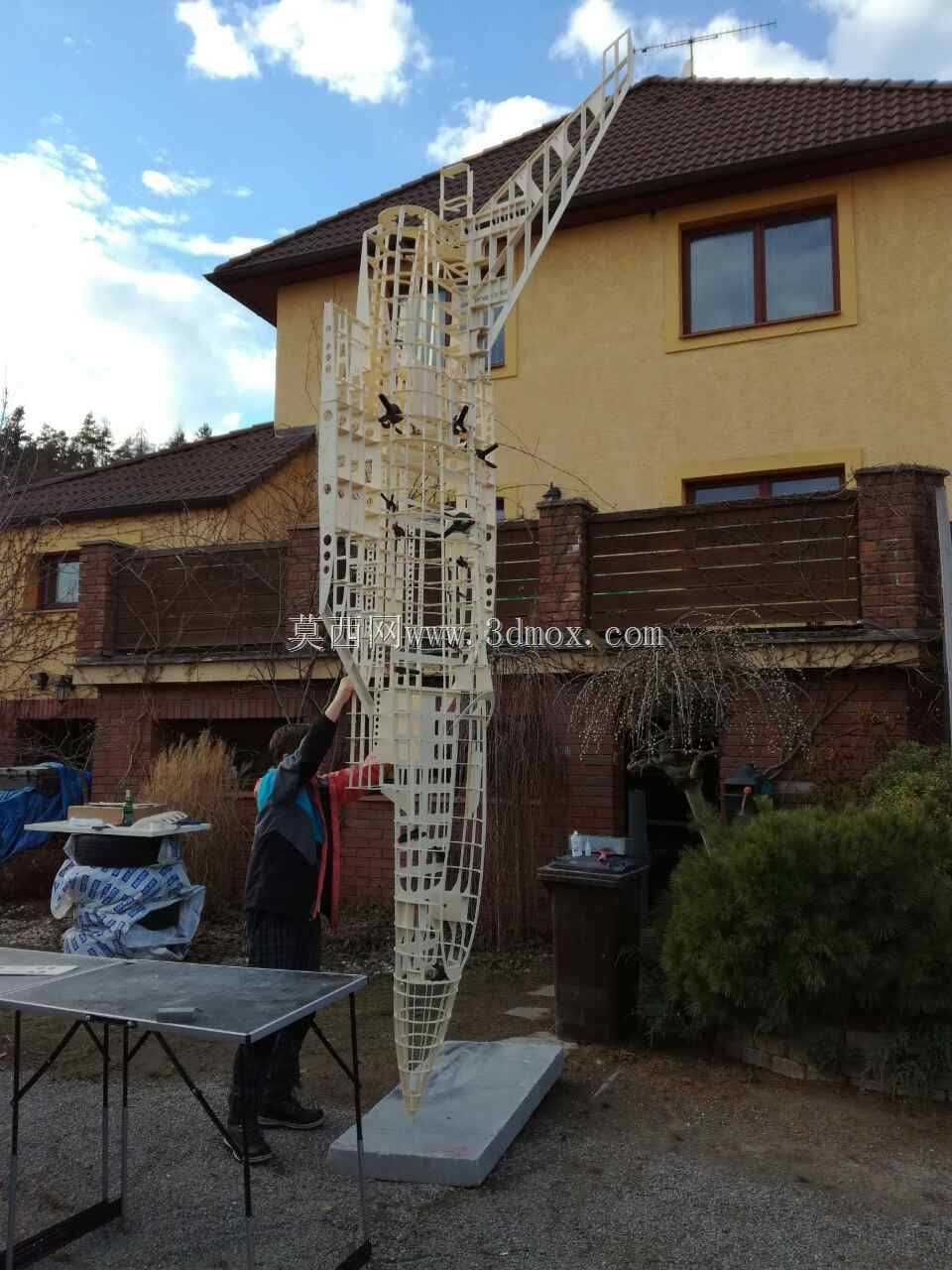

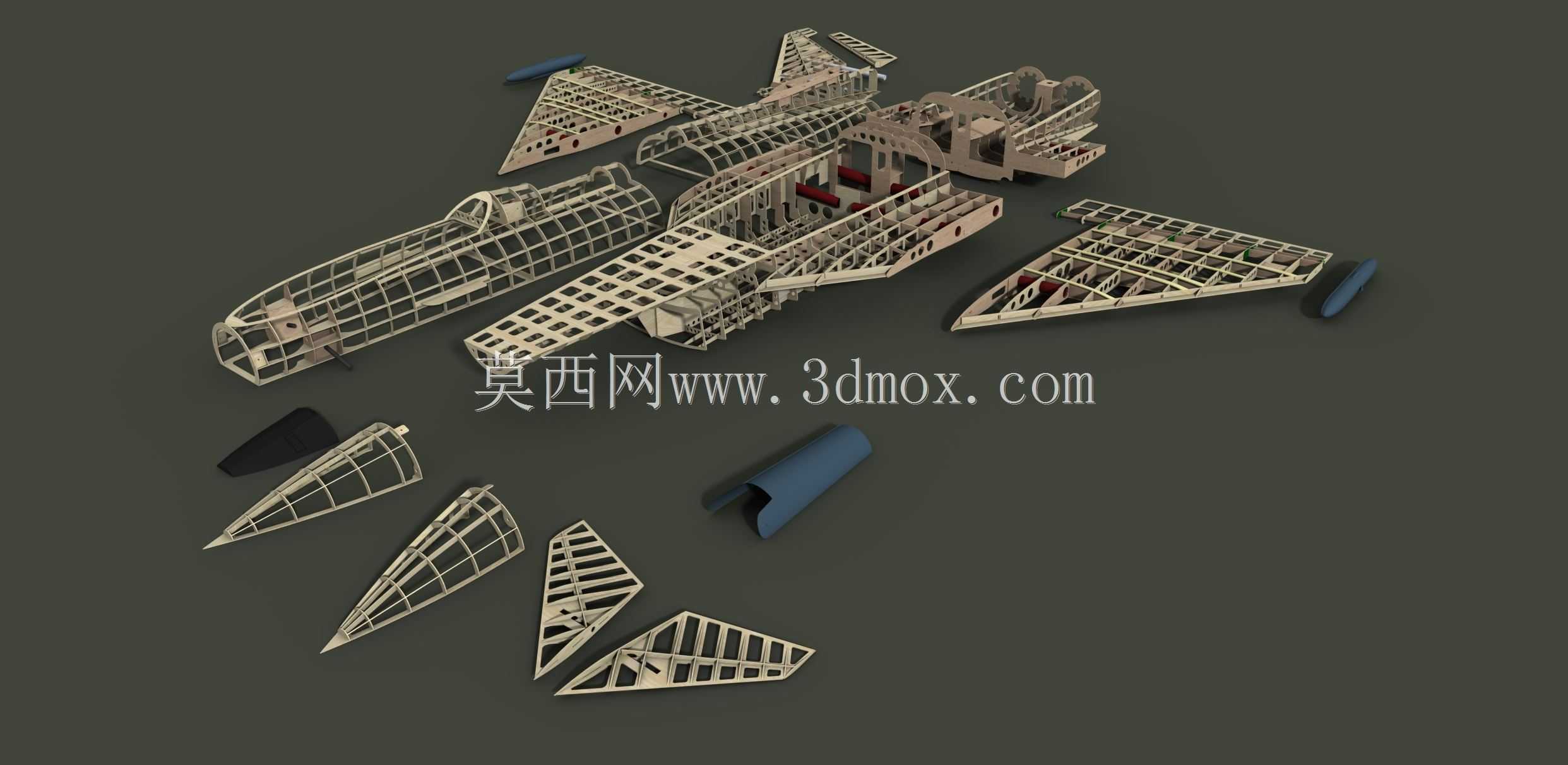

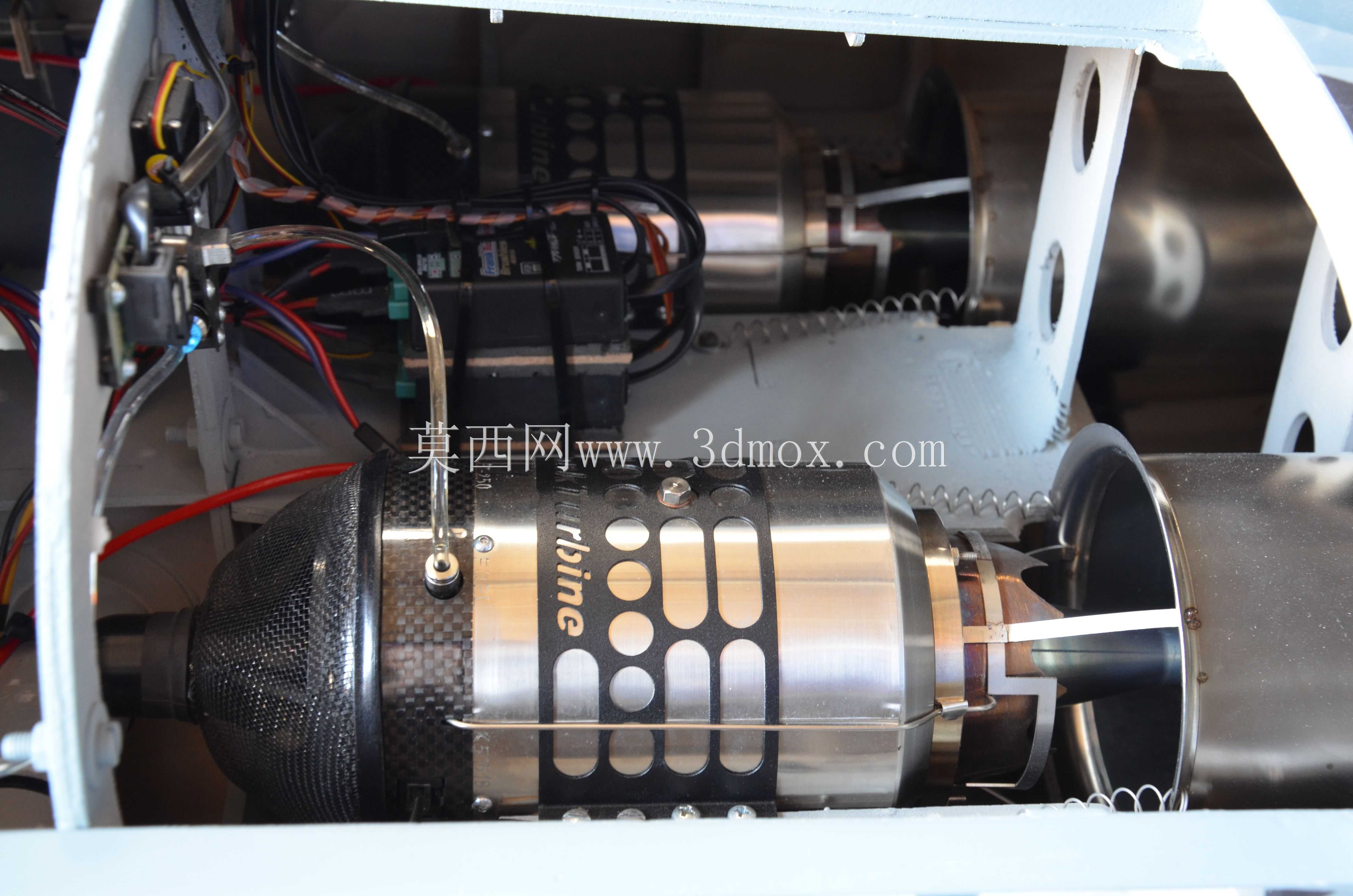

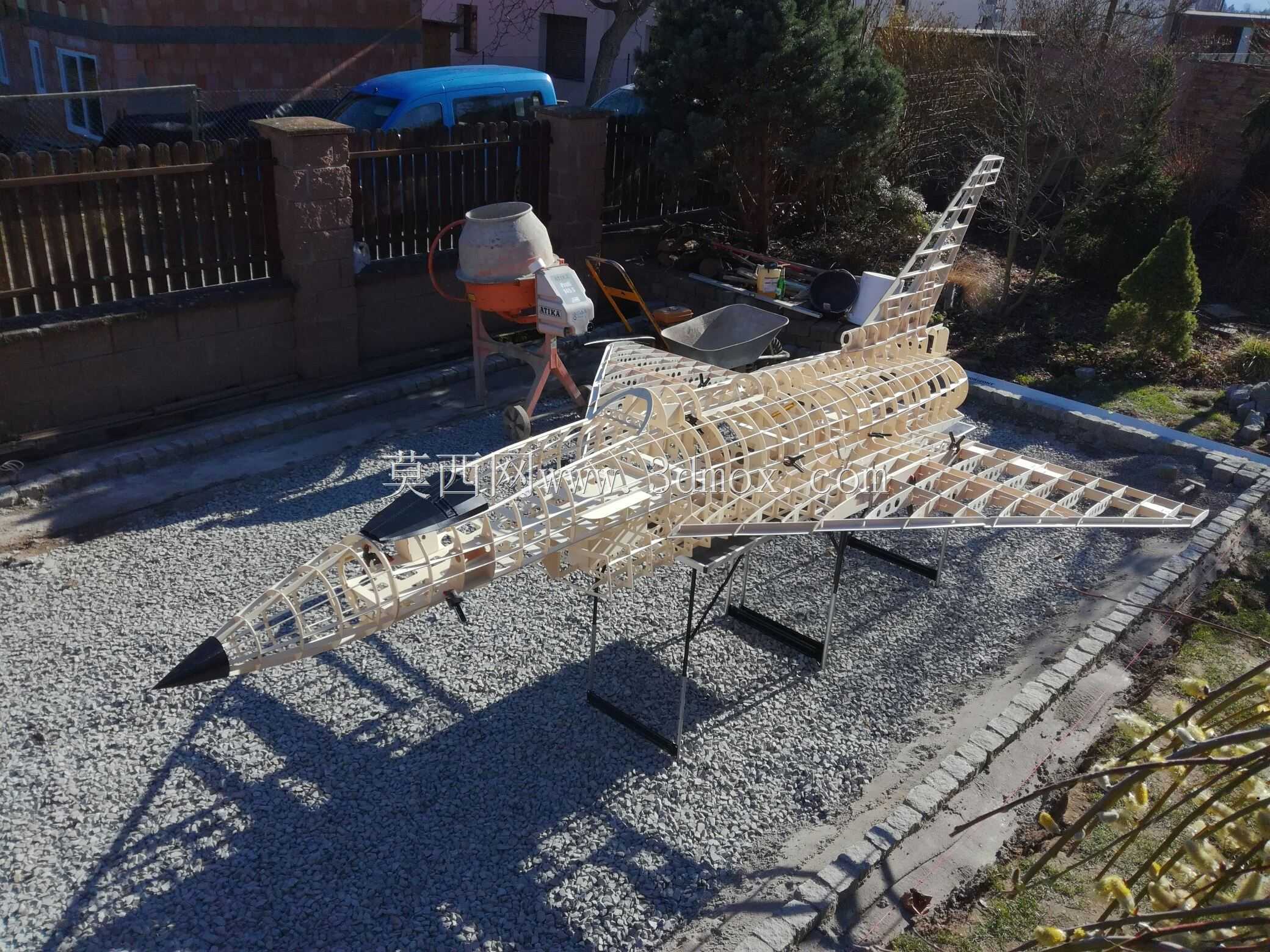

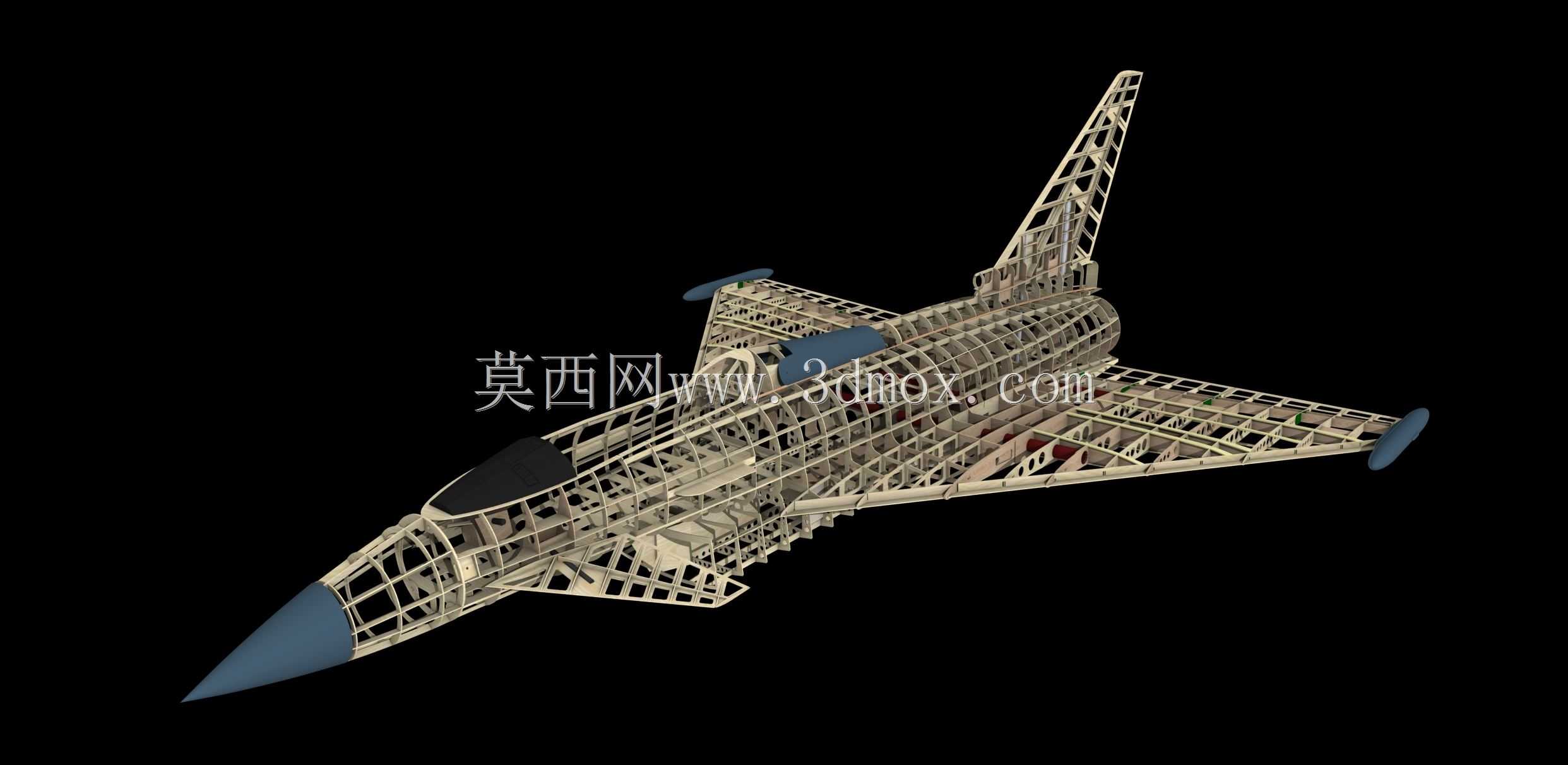

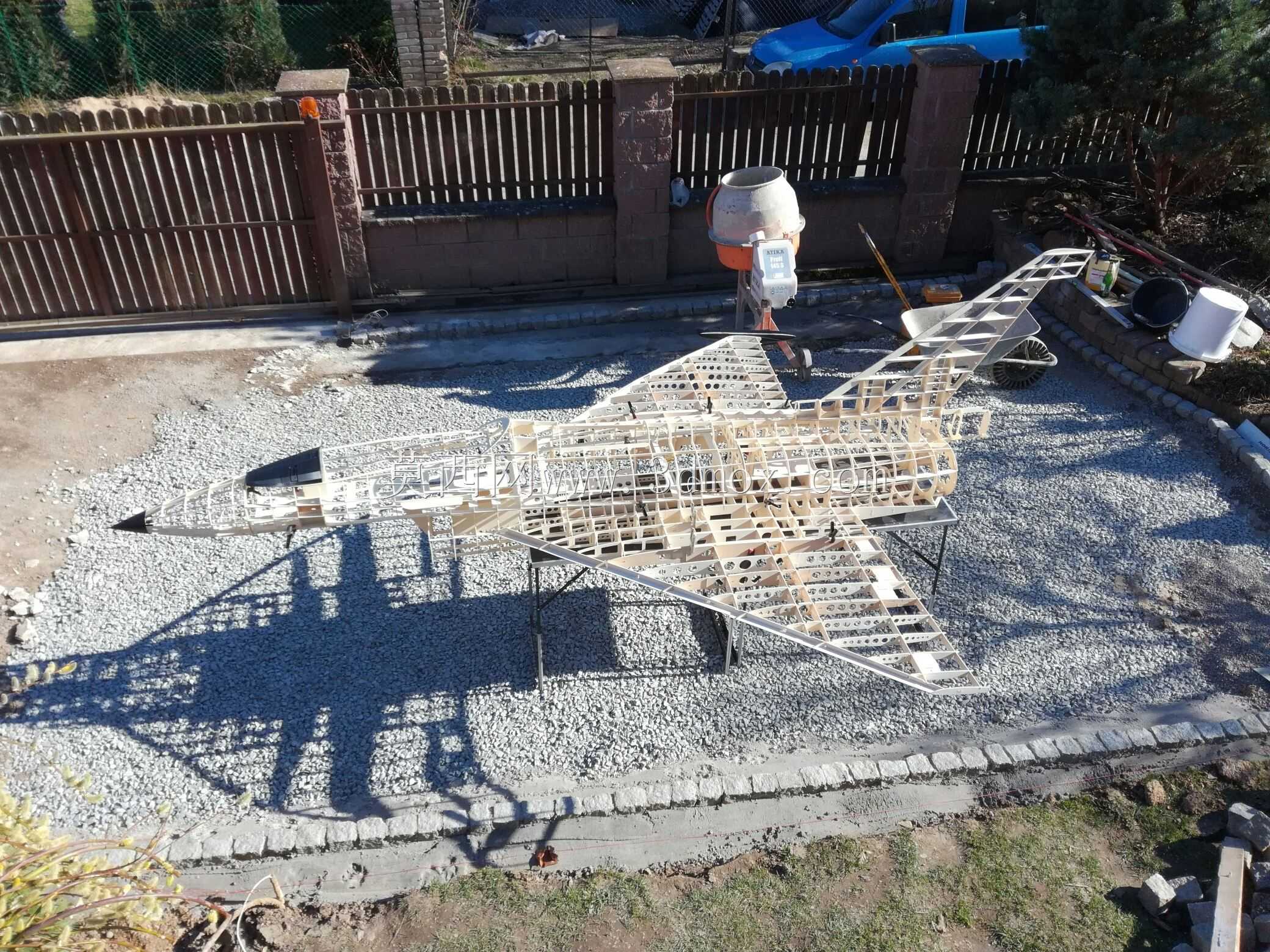

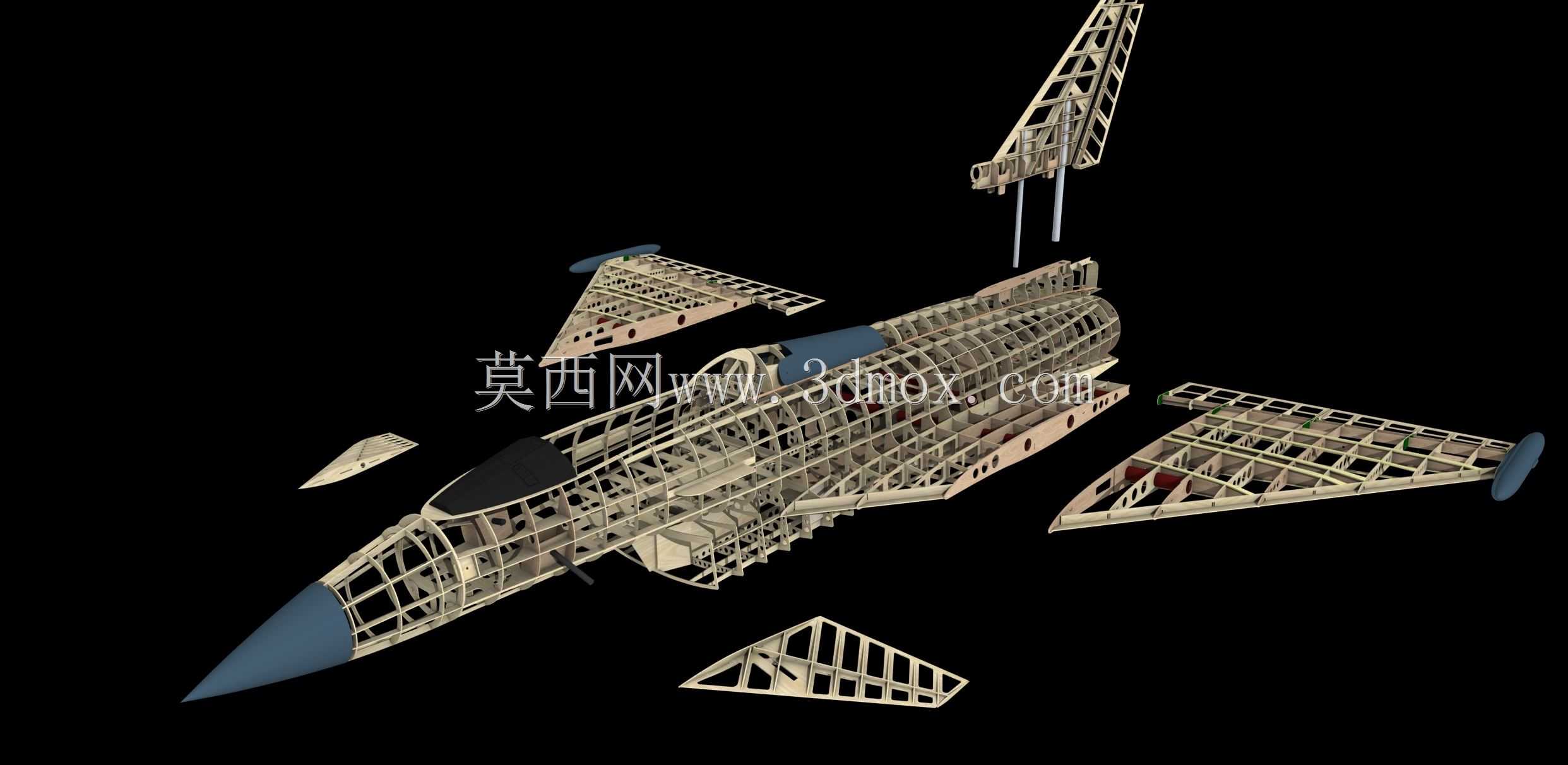

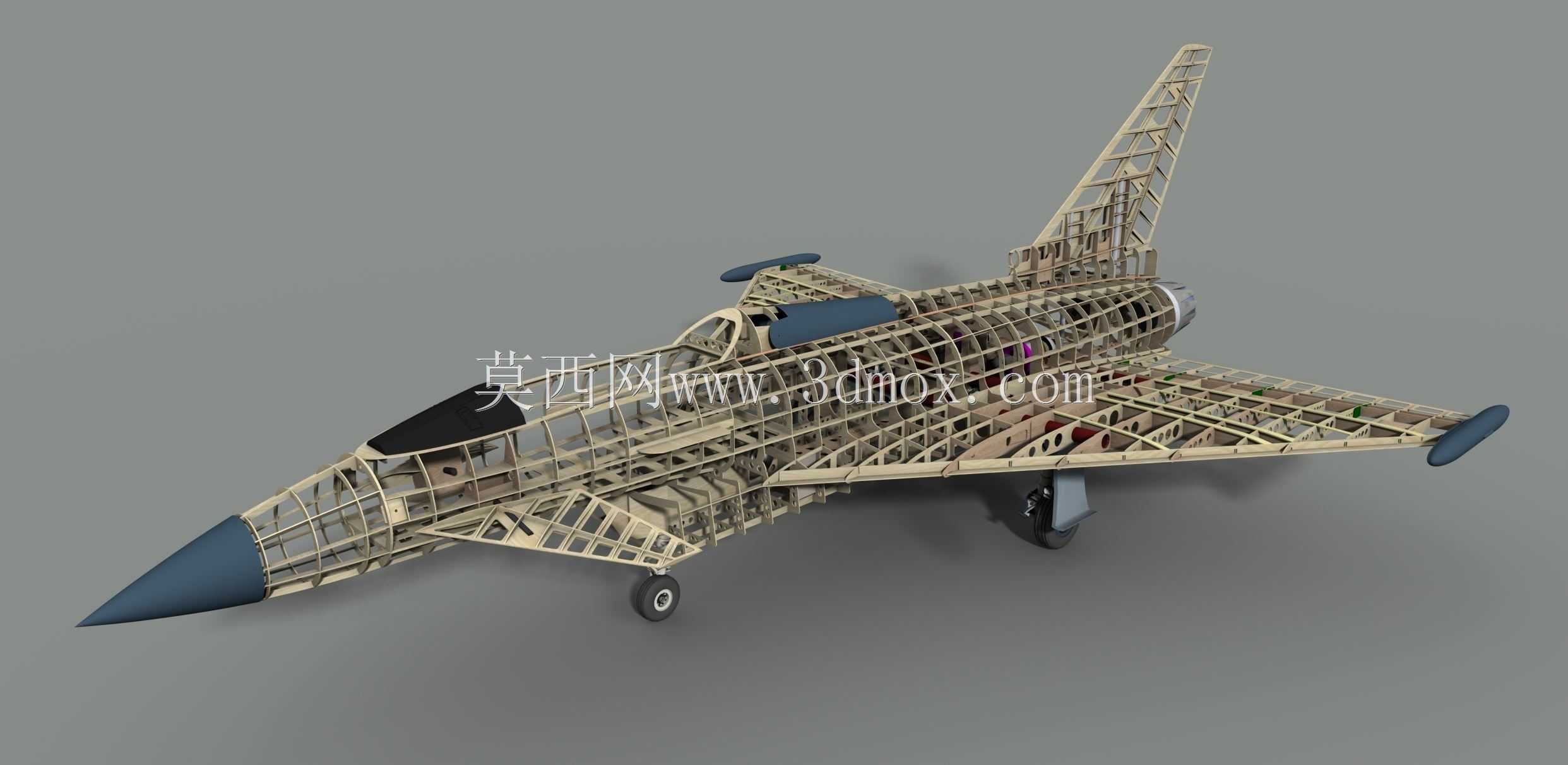

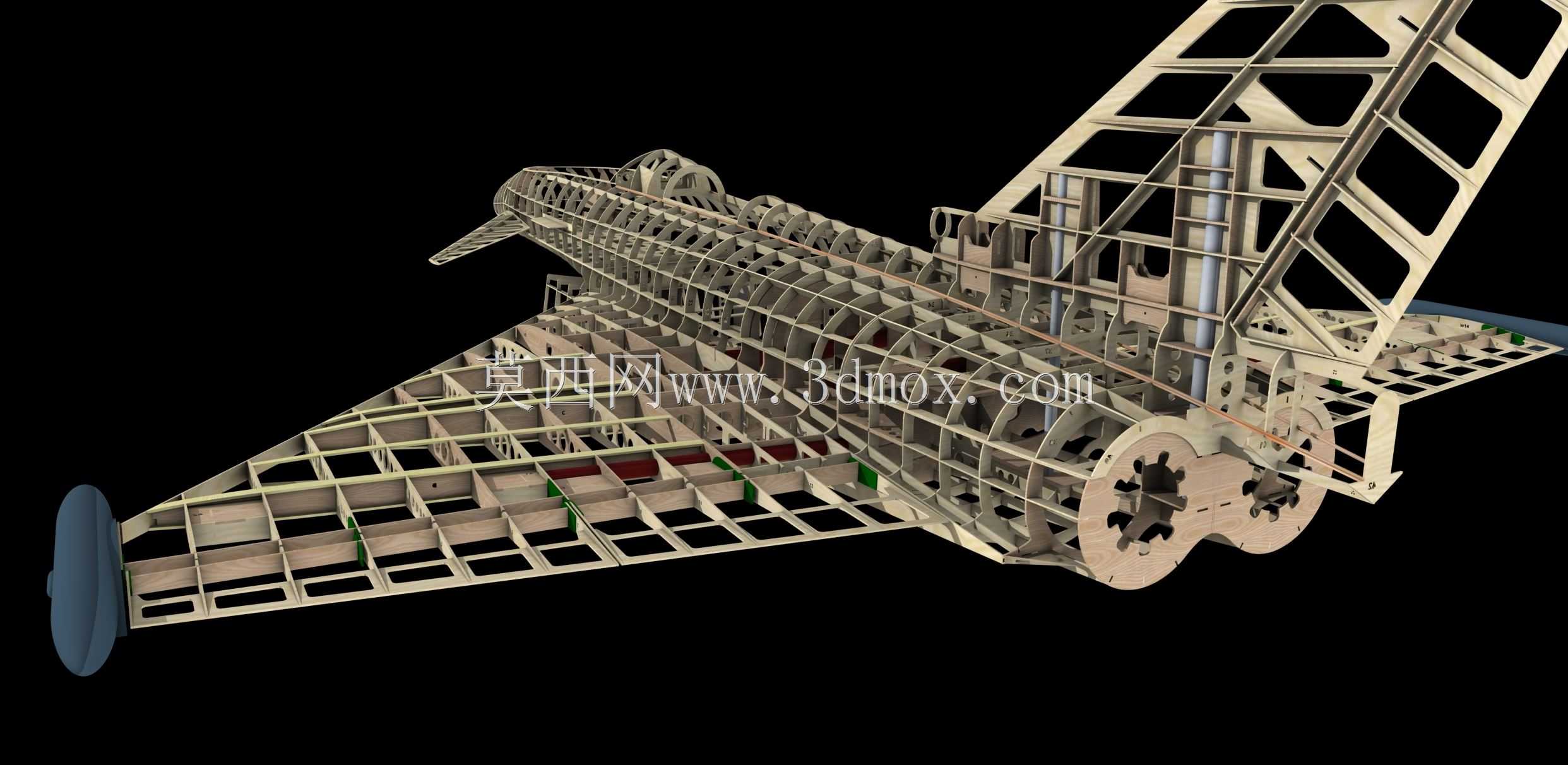

该作品为大比例像真航模的全机骨架结构设计，面向高端涡喷航模竞技、航展静态展示、航空科普教具三大核心应用场景，可支撑专业航模玩家完成整机蒙皮包覆、动力系统安装与调试飞行，也可作为航空院校讲解现代战机结构布局的等比例缩小教学载体，帮助学习者直观理解战斗机翼身融合结构、承力框架分布、起落架安装点位的设计逻辑。整机采用1:4等比例缩放设计，实际成品长度约4000mm，翼展约2800mm，整机设计起飞重量控制在60kg级别，适配双6公斤级涡喷发动机动力配置，单台发动机静推力可达200N，双发总推力可满足整机推重比超过0.6的像真航模飞行要求，可完成真机同款的特技机动动作。设计过程采用模块化拆分思路，全机共拆分出600余个独立结构零件，将机身、机翼、尾翼、起落架舱、设备舱等部位的承力结构做独立分段设计，既便于加工阶段的零件切割与运输，也方便后续飞行过程中的损坏部件快速更换，降低后期维护成本。骨架结构采用桁架式承力布局，沿机身纵向布置多根主承力梁，横向搭配等间距分布的隔框结构，机翼内部沿翼展方向布置翼梁与翼肋，既保证全机结构强度可承受涡喷动力的大过载飞行需求，也尽可能降低结构自重，预留充足的重量余量给燃油系统、飞控设备、起落架收放机构等机载部件。机身头部预留了雷达舱与设备舱安装空间，可按照真机布局安装仿真航电设备与电池组，座舱部位预留了透明舱盖的安装卡位，可搭配仿真座舱内饰提升像真度；机身中部设置了整体式油箱安装位，可匹配双发涡喷的燃油消耗需求，起落架安装位置做了局部结构加强，可适配收放式像真起落架，满足起降过程的冲击载荷要求；机翼部位预留了舵机安装槽与舵面传动结构走线空间，尾翼结构同样采用独立骨架设计，可通过快拆结构与机身连接，方便外场飞行时的拆装运输。整体结构设计兼顾了像真度、结构强度与组装便利性，既还原了EF2000战斗机的真实结构布局特征，也充分考虑了大比例涡喷航模的实际飞行使用需求，各部件的安装边界都做了精准适配，可直接对接后续蒙皮包覆、设备安装工序，无需二次结构修改。
