双叉臂式汽车独立悬挂结构设计

该结构属于乘用车辆底盘核心的独立悬挂总成，主要适配于高性能乘用车辆、运动型多用途车辆以及部分轻型商用车辆的前轮悬挂配置场景，在车辆行驶过程中承担着承载车身载荷、缓冲路面冲击、约束车轮运动轨迹、保障轮胎接地性能的核心作用，同时集成了盘式制动单元的安装接口，可直接适配常规的浮动式制动卡钳与通风制动盘配置，满足车辆行驶过程中的减速与驻车制动需求。

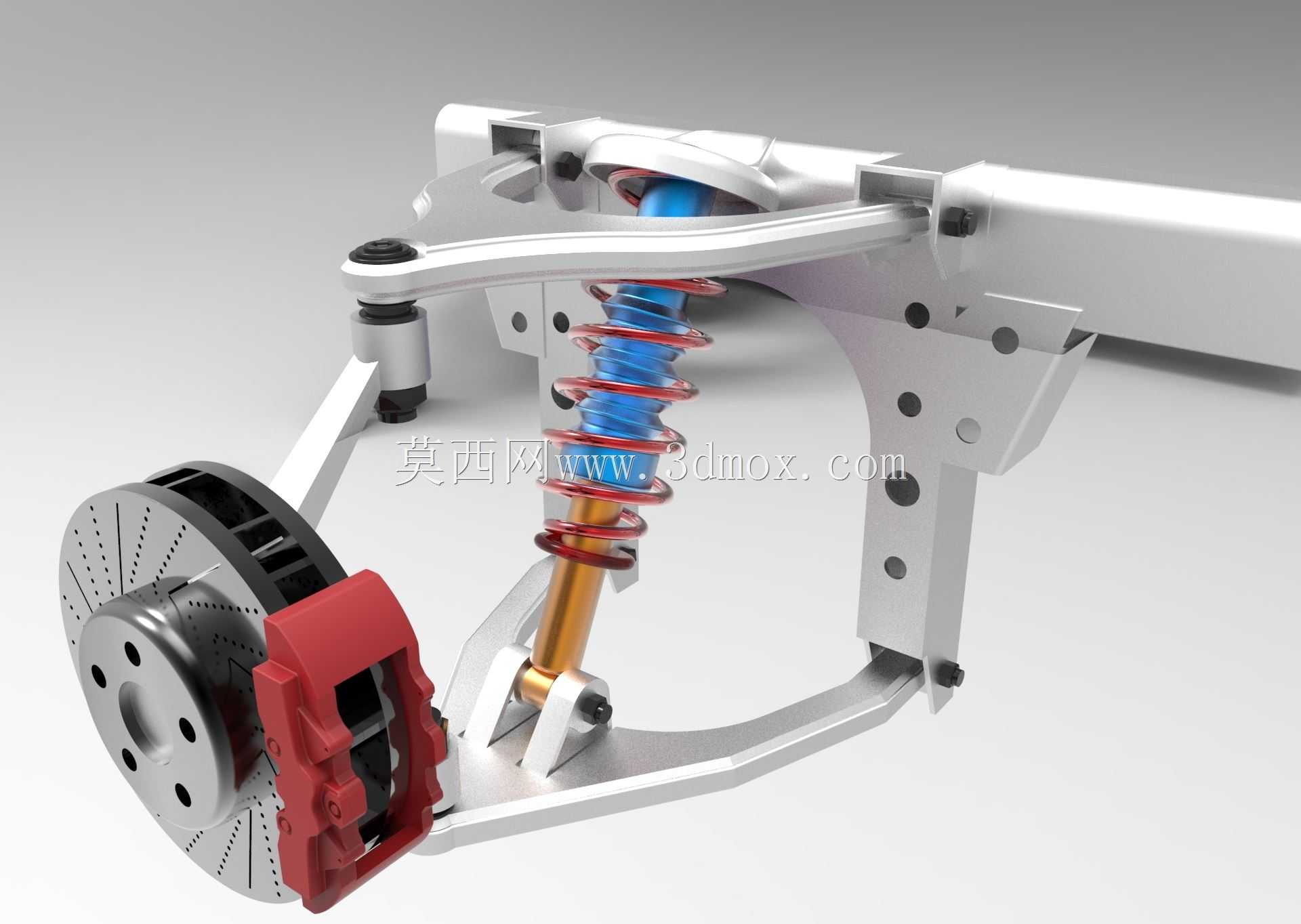

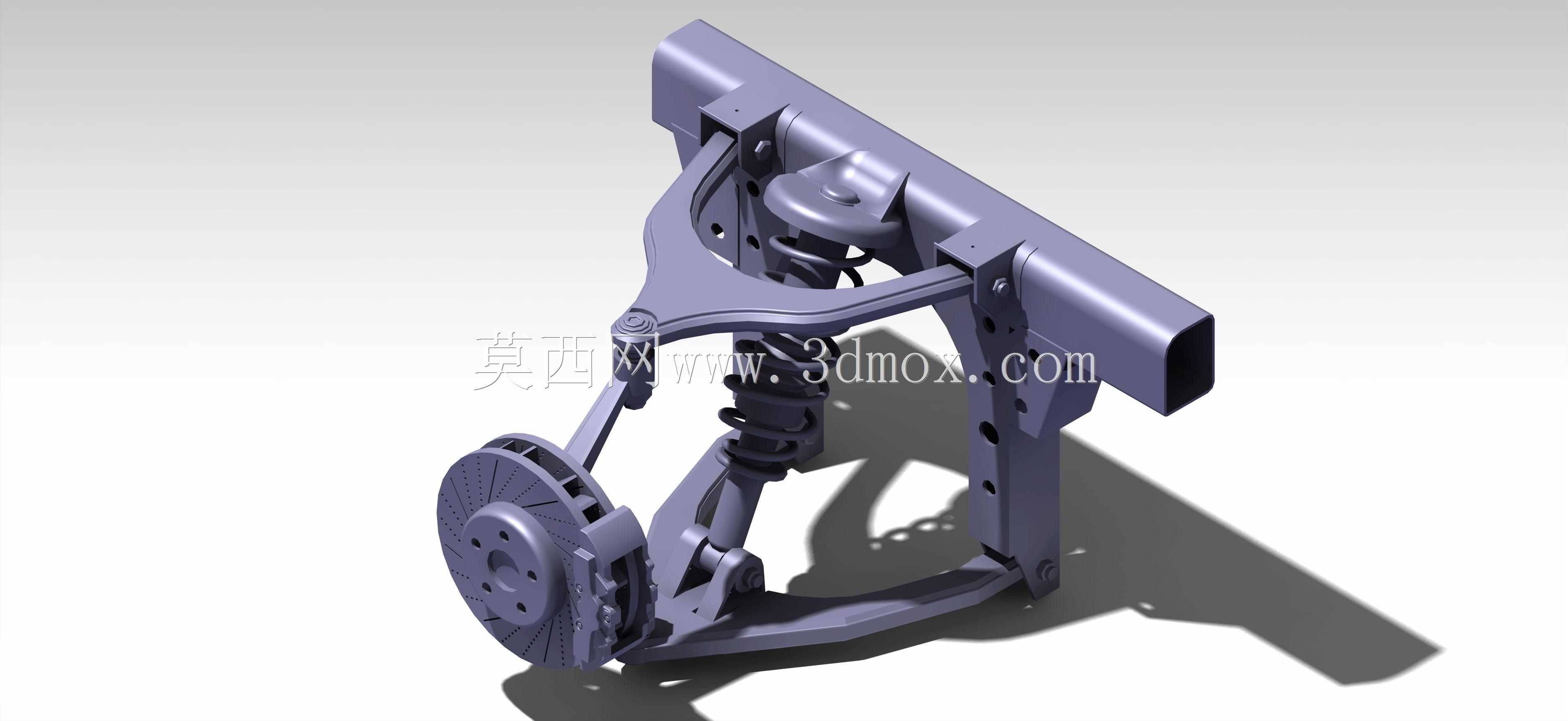

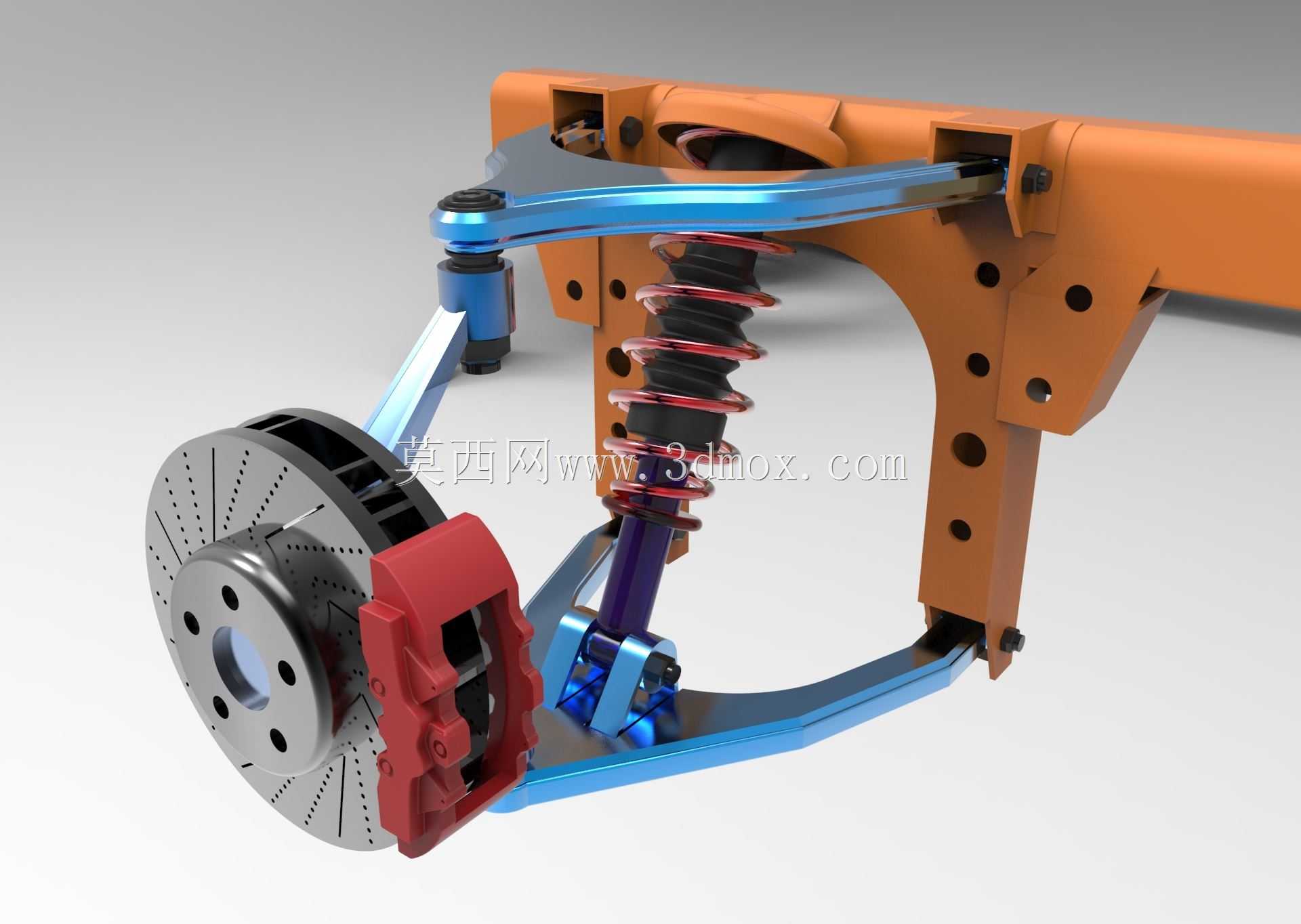

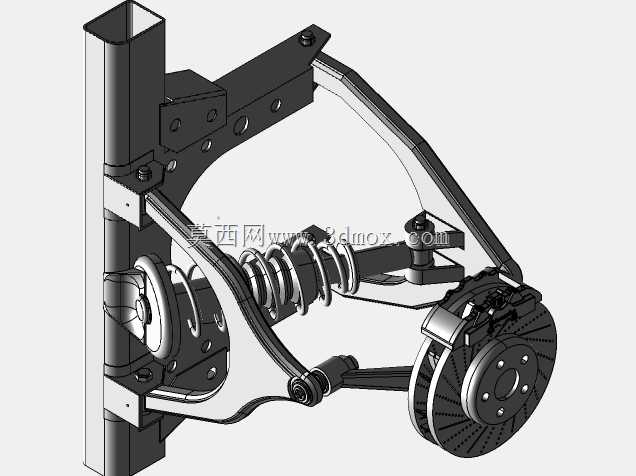

整体结构采用上下双A形控制臂的经典布局，上控制臂长度略短于下控制臂，在车轮上下跳动过程中可主动优化车轮外倾角变化曲线，让轮胎在压缩与拉伸行程中都能尽可能保持与地面的垂直接触，最大化轮胎接地面积，提升车辆弯道行驶时的侧向抓地力与操控稳定性。减震器与螺旋弹簧采用同轴集成布置，安装于上下控制臂的铰接座之间，既可以通过弹簧承载垂直方向的载荷，又能通过减震筒的阻尼作用快速衰减路面传递的振动，避免余振影响乘坐舒适性与行驶稳定性。转向节通过球铰分别与上下控制臂连接，预留了转向拉杆的安装点位，可兼容常规齿轮齿条式转向机的连接需求，实现车轮的转向动作。

设计过程中优先考虑了安装边界的适配性，整体横向安装宽度适配常规紧凑型到中型乘用车辆的轮距设计要求，纵向安装深度避开了发动机舱、副车架的常规布置区域，可直接通过控制臂的铰接点固定在车身副车架对应安装位上，不需要额外改动车身底盘的原有结构。各铰接点均预留了标准尺寸的衬套安装位，可通过橡胶衬套过滤路面传递的细碎振动，同时隔绝底盘噪音向乘员舱传递。制动盘与转向节的连接法兰采用标准的五孔轮毂安装接口，适配多数常规乘用车辆的轮毂固定规格，卡钳安装支架集成在转向节本体上，保证制动过程中卡钳的受力稳定性，避免制动抖动问题。上下控制臂采用镂空式结构设计，在保证结构强度满足侧向、纵向载荷要求的前提下，尽可能降低了悬挂总成的簧下质量，提升悬挂系统的响应速度，进一步优化车辆的操控表现与滤震性能。
